¿Qué modelos abarca la serie VF?
La serie VF abarca 7 modelos: Sala VF100, Sala VF150, Sala VF200, Sala VF250, Sala VF350, Sala VF50, Sala VF80. Las denominaciones anteriores figuran en la tabla de modelos de esta página.
VF
2022—2025 · 7 modelos
Sala
SalaMarca
2022—2025Período
Modelo históricoEstado
Sala
Modelos de la serie y nombres históricos
Seleccione un modelo para ir a su tabla de componentes; las denominaciones anteriores figuran en «Nombres históricos».
| Modelo | Nombres históricos | Período | Componentes |
|---|---|---|---|
| Sala VF100 | VF 100 | 2022—2025 | 9 |
| Sala VF150 | VF 150 | 2022—2025 | 9 |
| Sala VF200 | VF 200 | 2022—2025 | 9 |
| Sala VF250 | VF 250 | 2022—2025 | 9 |
| Sala VF350 | VF 350 | 2022—2025 | 9 |
| Sala VF50 | VF 50 | 2022—2025 | 9 |
| Sala VF80 | VF 80 | 2022—2025 | 9 |
Sala
Componentes numerados

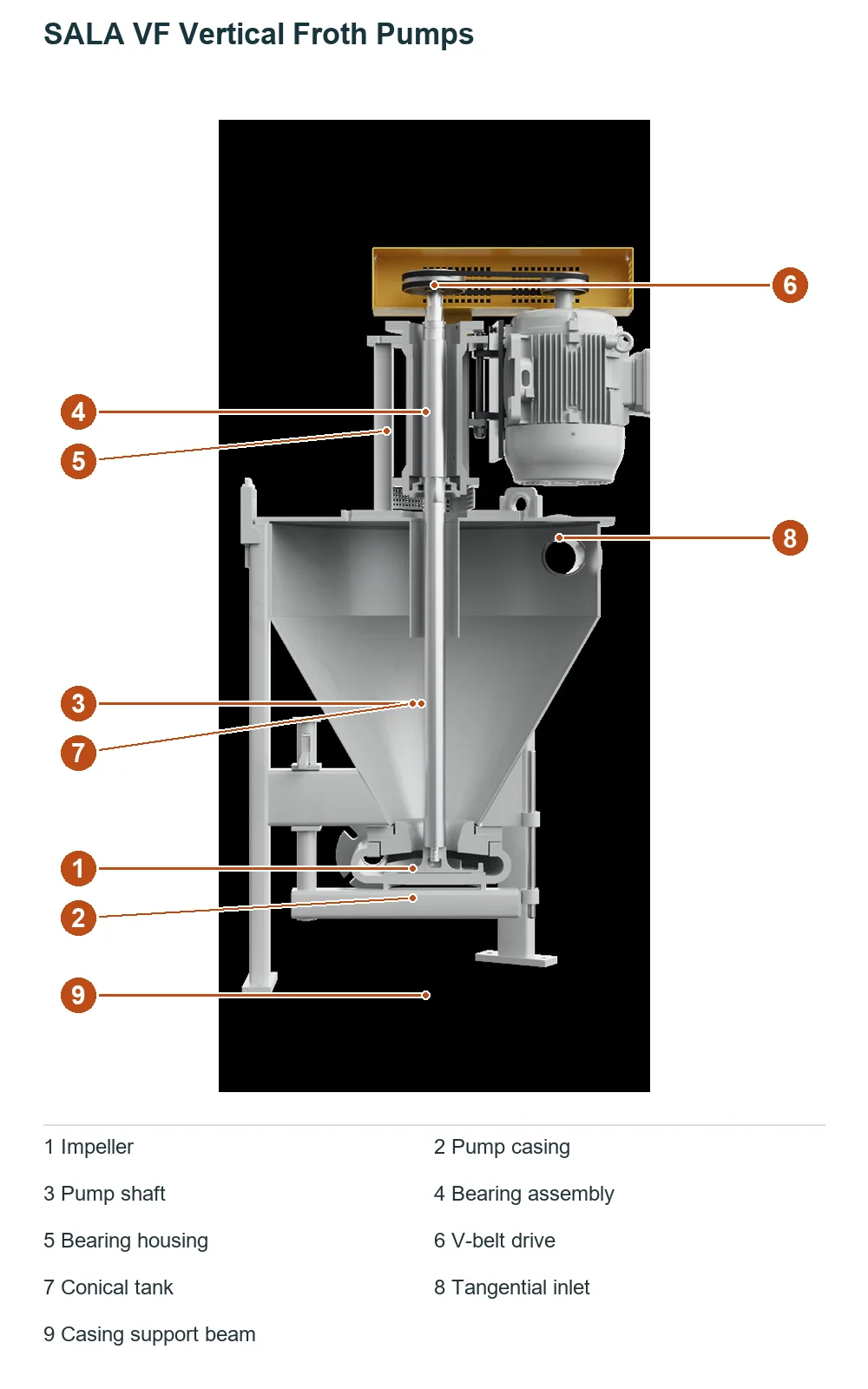

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Impeller | Dentro de la carcasa hidráulica en el extremo inferior del eje de la bomba | VF50 |
| 2 | Carcasa de bomba | Carcasa hidráulica que rodea el impulsor | VF50 |
| 3 | Eje de bomba | Entre el conjunto superior de rodamientos y el impulsor inferior | VF50 |
| 4 | Conjunto de rodamientos | Dentro del alojamiento de rodamientos por encima del nivel del líquido | VF50 |
| 5 | Alojamiento de rodamiento | Alojamiento superior de apoyo del eje de la bomba | VF50 |
| 6 | Accionamiento por correa trapezoidal | Entre el motor y el eje de la bomba en la parte superior de la bomba | VF50 |
| 7 | Tanque cónico | Tanque cónico de separación de espuma sobre la parte hidráulica de VF | VF50 |
| 8 | Entrada tangencial | Entrada de alimentación en la pared lateral del tanque cónico VF | VF50 |
| 9 | Viga de soporte de la carcasa | Estructura de soporte abierta bajo la carcasa de la bomba | VF50 |
Sala
Componentes por modelo
Los modelos con los mismos componentes se agrupan; pulse un grupo para abrir su tabla.
Sala VF100, Sala VF150, Sala VF200, Sala VF250, Sala VF350, Sala VF50 +19 elementos
Modelos: Sala VF100, Sala VF150, Sala VF200, Sala VF250, Sala VF350, Sala VF50, Sala VF80
| N.º | Componente |
|---|---|
| 1 | Impeller |
| 2 | Carcasa de bomba |
| 3 | Eje de bomba |
| 4 | Conjunto de rodamientos |
| 5 | Alojamiento de rodamiento |
| 6 | Componente específico |
| 7 | Tanque cónico de la bomba |
| 8 | Componente específico |
| 9 | Componente específico |
Preguntas frecuentes
¿Con qué otros nombres o denominaciones se conoce el modelo VF?
El modelo VF figura también con estas denominaciones: Sala VF100, VF 100, Sala VF150, VF 150, Sala VF200, VF 200, Sala VF250, VF 250, Sala VF350, VF 350, Sala VF50, VF 50, Sala VF80, VF 80.
¿De qué marca y de qué tipo de equipo es el modelo VF?
El modelo VF figura bajo la marca Sala, período: 2022—2025. Estado: Modelo histórico.
¿Qué componentes y piezas de desgaste constan para el modelo VF?
Constan 9 componentes, entre ellos: Impeller, Pump casing, Pump shaft, Bearing Assembly, Bearing housing, Cone -shaped Pump trough y más. La lista completa con su ubicación está en la tabla de componentes de esta página.
¿Cómo consulto piezas para el modelo VF?
Envíenos un plano o una muestra e indíquenos el modelo del equipo y el nombre de la pieza.
