¿Con qué otros nombres o denominaciones se conoce el modelo Molino de barras Hardinge Rod?
El modelo Molino de barras Hardinge Rod figura también con estas denominaciones: Hardinge Rod Mill, Hardinge Rod Rod mill, Hardinge Universal Rod Mill.
Molino de barras Hardinge Rod
Molino de barras · 1939 · 1 modelo
Hardinge
HardingeMarca
Molino de barrasTipo de equipo
1939Período
Modelo históricoEstado
Hardinge
Modelos de la serie y nombres históricos
Seleccione un modelo para ir a su tabla de componentes; las denominaciones anteriores figuran en «Nombres históricos».
| Modelo | Nombres históricos | Período | Componentes |
|---|---|---|---|
| Molino de barras Hardinge Rod | Molino de barras Hardinge Rod; molino de barras Hardinge Universal | 1939 | 22 |
Hardinge
Componentes numerados

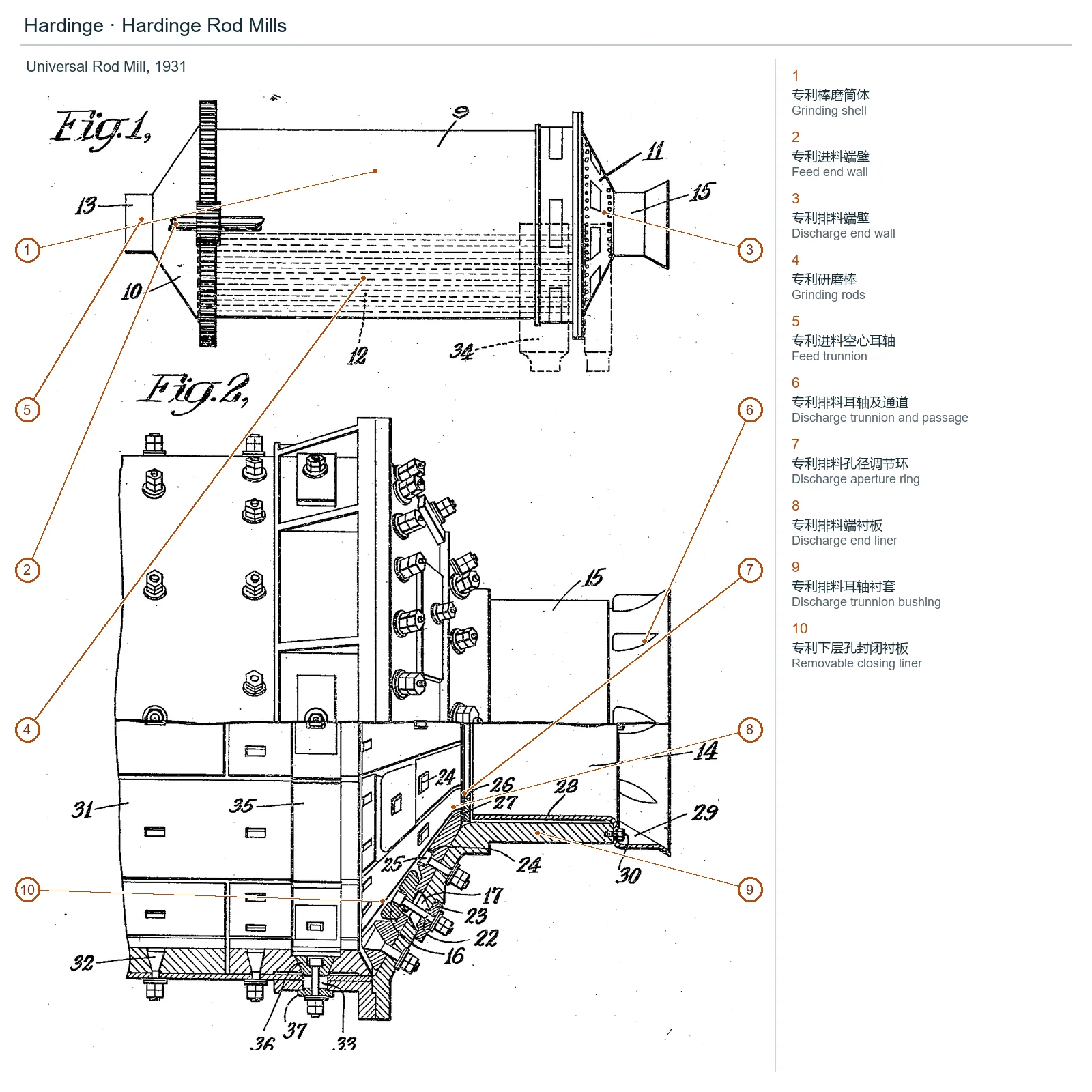

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Carcasa de la cámara de molienda | Carcasa de molienda visible del molino de barras Universal, 1931 | US1807034 Fig1/2 - diseño patentado |
| 2 | Pared del extremo de alimentación | Pared del extremo de alimentación visible del molino de barras Universal, 1931 | US1807034 Fig1/2 - diseño patentado |
| 3 | Pared del extremo de descarga | Pared del extremo de descarga visible del molino de barras Universal, 1931 | US1807034 Fig1/2 - diseño patentado |
| 4 | Barras de molienda | Barras de molienda visibles del molino de barras Universal, 1931 | US1807034 Fig1/2 - diseño patentado |
| 5 | Muñón de alimentación | Muñón de alimentación visible del molino de barras Universal, 1931 | US1807034 Fig1/2 - diseño patentado |
| 6 | Muñón de descarga y conducto | Muñón de descarga y conducto visibles del molino de barras Universal, 1931 | US1807034 Fig1/2 - diseño patentado |
| 7 | Anillo de la abertura de descarga | Anillo de la abertura de descarga visible del molino de barras Universal, 1931 | US1807034 Fig1/2 - diseño patentado |
| 8 | Revestimiento del extremo de descarga | Revestimiento del extremo de descarga visible del molino de barras Universal, 1931 | US1807034 Fig1/2 - diseño patentado |
| 9 | Casquillo del muñón de descarga | Casquillo del muñón de descarga visible del molino de barras Universal, 1931 | US1807034 Fig1/2 - diseño patentado |
| 10 | Revestimiento de cierre desmontable | Revestimiento de cierre desmontable visible del molino de barras Universal, 1931 | US1807034 Fig1/2 - diseño patentado |
Hardinge
Componentes por modelo
Los modelos con los mismos componentes se agrupan; pulse un grupo para abrir su tabla.
Molino de barras Hardinge Rod22 elementos
| N.º | Componente | Ubicación |
|---|---|---|
| 1 | Carcasa del molino de barras (según patente) | Cámara cilíndrica de molienda |
| 2 | Pared del extremo de alimentación (según patente) | Extremo de alimentación; variante cónica o cóncava |
| 3 | Pared del extremo de descarga (según patente) | Extremo cónico o cóncavo con orificios a distintos radios |
| 4 | Barras de molienda (según patente) | Cámara cilíndrica; longitud próxima a la longitud interior de la carcasa |
| 5 | Muñón hueco de alimentación (según patente) | Paso del extremo de alimentación |
| 6 | Muñón y paso de descarga (según patente) | Paso de pulpa del extremo de descarga |
| 7 | Anillo de ajuste del diámetro de descarga (según patente) | Paso del muñón de descarga; anillos intercambiables de igual diámetro exterior y distinto diámetro interior |
| 8 | Revestimiento del extremo de descarga (según patente) | Borde del revestimiento contra el anillo de ajuste |
| 9 | Casquillo del muñón de descarga (según patente) | Interior del muñón; retención del anillo de ajuste y extremo abocardado |
| 10 | Revestimiento de cierre desmontable de orificios inferiores (según patente) | Pared de descarga; continuidad de la superficie interior al cerrar |
| Pernos y placa puente del cierre de extremo (según patente) | Fijación del revestimiento de cierre de orificios inferiores | |
| Pernos de obturación de orificios superiores (según patente) | Orificios superiores de descarga en la pared de extremo | |
| Espárragos y tuercas del casquillo (según patente) | Fijación del casquillo de extremo abocardado | |
| Revestimiento liso de la carcasa (variante según patente) | Revestimiento interior desmontable | |
| Revestimiento de carcasa con nervios circunferenciales (variante según patente) | Revestimiento interior; alternativa al tipo liso | |
| Revestimiento de carcasa con ranuras inclinadas (variante según patente) | Inclinaciones opuestas de las ranuras en las figuras 3/4 | |
| Pernos de fijación del revestimiento de carcasa (según patente) | Fijación del revestimiento interior desmontable | |
| Orificios periféricos de descarga de la carcasa (según patente) | Debajo de los extremos de las barras, junto a la descarga; independientes de los orificios de extremo | |
| Placas de cierre de orificios periféricos de descarga (según patente) | Orificios periféricos de la carcasa; cierre completo | |
| Placas puente y pernos de cierres periféricos (según patente) | Fijaciones de los orificios periféricos | |
| Placa de cierre perforada (opcional según patente) | Ajuste del área efectiva de descarga, figura 5 | |
| Canaleta externa de retorno (opcional según esquema de patente) | Retorno periférico del material a la cámara, figura 1 |
Preguntas frecuentes
¿De qué marca y de qué tipo de equipo es el modelo Molino de barras Hardinge Rod?
El modelo Molino de barras Hardinge Rod figura bajo la marca Hardinge, tipo de equipo: Molino de barras, período: 1939. Estado: Modelo histórico.
¿Qué componentes y piezas de desgaste constan para el modelo Molino de barras Hardinge Rod?
Constan 22 componentes, entre ellos: Carcasa del molino de barras (según patente), Pared del extremo de alimentación (según patente), Pared del extremo de descarga (según patente), Barras de molienda (según patente), Muñón hueco de alimentación (según patente), Muñón y paso de descarga (según patente), Revestimiento de cierre desmontable de orificios inferiores (según patente), Pernos y placa puente del cierre de extremo (según patente) y más. La lista completa con su ubicación está en la tabla de componentes de esta página.
¿Cómo consulto piezas para el modelo Molino de barras Hardinge Rod?
Envíenos un plano o una muestra e indíquenos el modelo del equipo y el nombre de la pieza.
