فرن دوّار · 1980–1982 · 1 طراز
اختر طرازاً للانتقال إلى جدول مكوّناته؛ التسميات السابقة وتغييرات الأسماء في عمود «الأسماء التاريخية».
| الطراز | الأسماء التاريخية | الفترة | المكوّنات |
|---|---|---|---|
| KVS فرن دوّار | KVS؛ KVS Model No.50؛ KVS 6m×30.5m؛ فرن دوار KVS 11ft×375ft (1960Picton)؛ فرن دوار KVS 15ft ×155ft؛ فرن دوار KVS 17ft ×178.5ft؛ نظام تكليس الجير 500t / d | 1980–1982 | 54 |

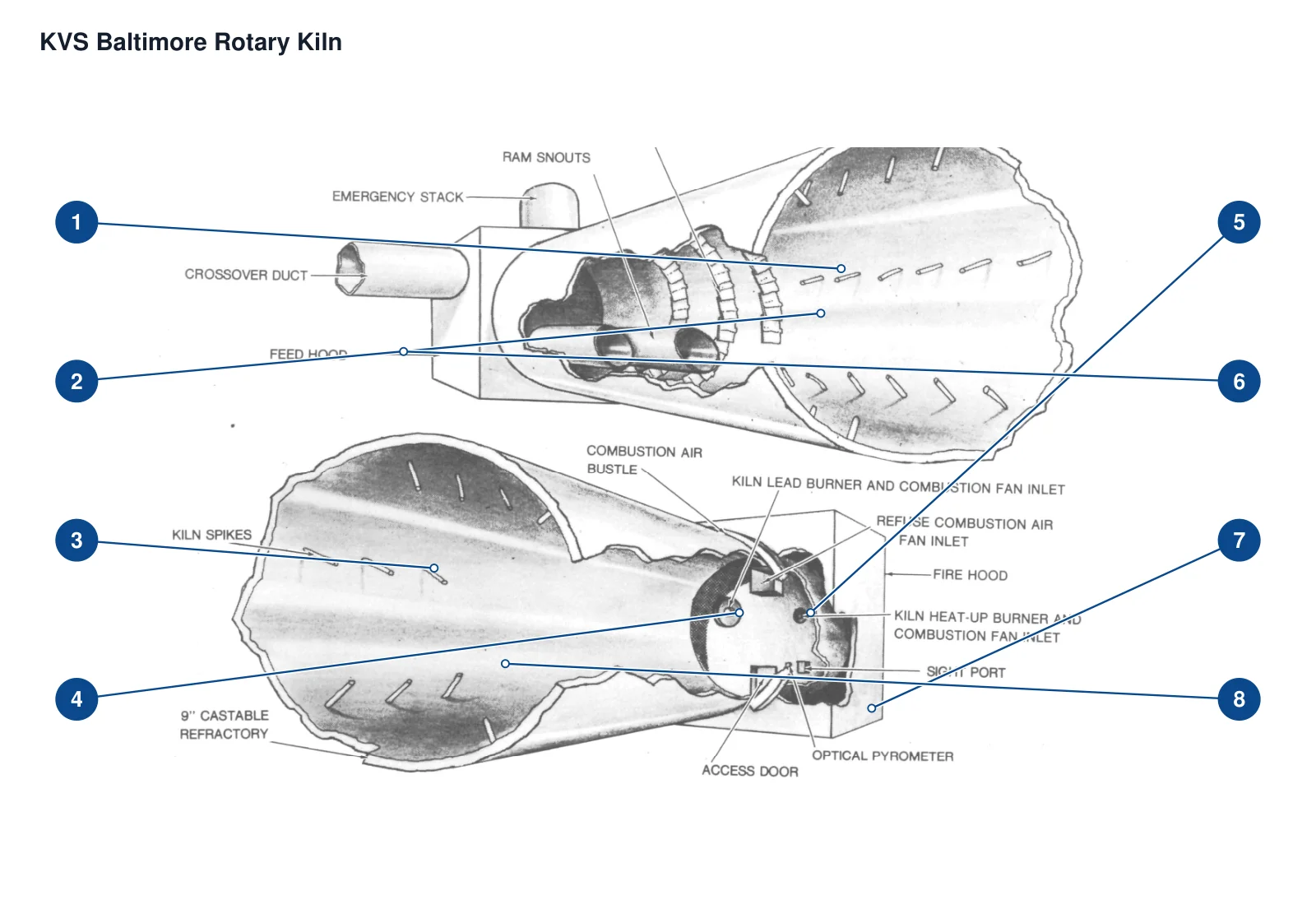

تتطابق الأرقام على المخطط مع الصفوف أدناه.
| الرقم | المكوّن | الموضع | ينطبق على |
|---|---|---|---|
| 1 | غلاف الفرن - Baltimore 1979 | الغلاف المفتوح في المنظر العلوي | تجهيز Baltimore لعام 1979: فرن KVS مقاس 6m x 30.5m |
| 2 | رافعات صفائحية / ريش رفع - Baltimore | رافعات صفائحية داخل قسم التغذية في المنظر العلوي | تجهيز Baltimore لعام 1979: فرن KVS مقاس 6m x 30.5m |
| 3 | رافعات أنبوبية / نتوءات - Baltimore | رافعات أنبوبية داخل قسم المعالجة في المنظر السفلي | تجهيز Baltimore لعام 1979: فرن KVS مقاس 6m x 30.5m |
| 4 | قناة هواء حلقية - Baltimore | قناة الهواء المحيطية عند ختم إحكام التفريغ في المنظر السفلي | تجهيز Baltimore لعام 1979: فرن KVS مقاس 6m x 30.5m |
| 5 | موقد - Baltimore | فتحة الموقد عند طرف التفريغ في المنظر السفلي | تجهيز Baltimore لعام 1979: فرن KVS مقاس 6m x 30.5m |
| 6 | أغطية التغذية والتفريغ - Baltimore | غطاء التغذية الثابت على يسار المنظر العلوي | تجهيز Baltimore لعام 1979: فرن KVS مقاس 6m x 30.5m |
| 7 | بيرومتر بصري - Baltimore | فتحة مراقبة الحرارة عند طرف التفريغ في المنظر السفلي | تجهيز Baltimore لعام 1979: فرن KVS مقاس 6m x 30.5m |
| 8 | بطانة حرارية مقسمة إلى مناطق - Baltimore | جزء البطانة في أسفل يسار المنظر السفلي | تجهيز Baltimore لعام 1979: فرن KVS مقاس 6m x 30.5m |
| المكوّن |
|---|
| غلاف الفرن |
| طوق الفرن / حلقة الدوران |
| ختم إحكام مدخل / مخرج الفرن — ختم إحكام رأس الفرن وذيله |
| بطانة حرارية |
| ترس حلقي / ترس كبير |
| Pinion |
| Reducer |
| محرك متغير السرعة |
| نظام الإدارة المساعد |
| Burner |
| وصلة تغذية على شكل Y |
| موقد مساعد يعمل بالغاز الطبيعي (مثال Merck No.50) |
| زاوية فولاذية حابسة مبطنة (Baltimore) |
| المحرك الرئيسي (Baltimore) |
| وصلة/قابض بتيارات دوامية مبردة بالماء (Baltimore) |
| مفتاح حماية ضغط الماء (Baltimore) |
| مخفض سرعة متغير السرعة (Baltimore) |
| ترس صغير (بينيون) — ترس صغير (بينيون) (Baltimore) |
| ترس حلقي / ترس كبير — ترس حلقي كبير (Baltimore) |
| غطاء حماية الترس الحلقي — غطاء حماية الترس من المطر (Baltimore) |
| نظام التزييت بالرش (Baltimore) |
| نظام إدارة طوارئ بمحرك بنزين (Baltimore) |
| بكرة دعم / بكرة حمل — بكرة دعم (Baltimore) |
| طوق الفرن / حلقة الارتكاز — أطواق (Baltimore) |
| محمل بكرة الدعم وحوض زيت مبرد بالماء (Baltimore) |
| بكرة دفع — Baltimore |
| مزدوج حراري (Baltimore) |
| محلل غاز (Baltimore) |
| مروحة بتدفق هواء متغير (Baltimore) |
| ختم مائي سفلي (Baltimore) |
| ختم إحكام مدخل / مخرج الفرن — ختم إحكام ثلاثي الطبقات لغلاف الفرن وغطائه (قابل للاستبدال في الموقع) |
| ختم إحكام مدخل / مخرج الفرن — ختم إحكام متاهة فولاذي أصلي (تصميم Baltimore الأصلي) |
تُجمع الطرازات ذات المكوّنات نفسها في مجموعة؛ اضغط على المجموعة لفتح جدول المكوّنات.
| الرقم | المكوّن | الموضع |
|---|---|---|
| 1 | غلاف الفرن (Baltimore، 1979) | جسم الفرن 6 m×30.5 m؛ مادة مختلفة في أول 46 cm من طرف التغذية |
| 2 | عناصر رفع لوحية (flights، Baltimore) | ترتيب حلزوني يبدأ على بعد 0.5 m من طرف التغذية ويمتد 5.6 m |
| 3 | عناصر رفع أنبوبية (spikes، Baltimore) | منطقة المعالجة بعد 6.3 m من طرف التغذية؛ 6 صفوف |
| 4 | مجرى هواء حلقي (Baltimore) | حول محيط ختم إحكام طرف التفريغ، air bustle |
| 5 | موقد (Baltimore) | غطاء التفريغ؛ التسخين / الاحتراق الرئيسي، الطراز التجاري غير مذكور |
| 6 | أغطية الفرن (Baltimore، التغذية / التفريغ) | أغطية ثابتة عند طرفي غلاف الفرن |
| 7 | بيرومتر بصري (Baltimore) | Leeds & Northrup، طرف التفريغ؛ مراقبة المواد الحرارية وتبريد بالماء |
| 8 | بطانة حرارية مقسمة إلى مناطق (Baltimore) | مسافة 0–30.5 m من طرف التغذية؛ سماكة البطانة 23 cm |
| غلاف الفرن | جسم فرن تكليس الكوك KVS في التصميم اللاحق لعام 2012 | |
| طوق دعم الفرن | الدعم الحامل لفرن KVS في التصميم اللاحق لعام 2012 | |
| أختام إحكام مدخل الفرن ومخرجه | وصلات نظام التكليس في التصميم اللاحق لعام 2012 | |
| بطانة حرارية | داخل غلاف فرن KVS في التصميم اللاحق لعام 2012 | |
| ترس حلقي | نظام الإدارة في فرن KVS في التصميم اللاحق لعام 2012 | |
| ترس صغير (بينيون) | نظام الإدارة في فرن KVS في التصميم اللاحق لعام 2012 | |
| مخفِّض سرعة | نظام الإدارة في فرن KVS في التصميم اللاحق لعام 2012 | |
| محرك كهربائي متغير السرعة | نظام الإدارة الرئيسي في فرن KVS في التصميم اللاحق لعام 2012 | |
| نظام الإدارة المساعد | نظام الإدارة في فرن KVS في التصميم اللاحق لعام 2012 | |
| موقد | إمداد الحرارة في نظام تكليس الكوك لعام 2012 | |
| وصلة تغذية على شكل Y | التغذية خارج غطاء فرن التكليس في التصميم اللاحق لعام 2012 | |
| موقد مساعد بالغاز الطبيعي (Merck No.50) | الحفاظ على حرارة غرفة الاحتراق الثانوية حسب الحاجة؛ طراز الموقد غير مذكور | |
| زوايا فولاذية لتثبيت البطانة (Baltimore) | طرفا غلاف الفرن؛ تثبيت المواد الحرارية | |
| المحرك الكهربائي الرئيسي (Baltimore) | أسفل الجزء الأوسط للفرن؛ 150 hp | |
| وصلة / قابض بالتيارات الدوامية مبرد بالماء (Baltimore) | بين المحرك الكهربائي الرئيسي ومخفض السرعة Falk | |
| مفتاح حماية ضغط الماء (Baltimore) | ماء تبريد وصلة التيارات الدوامية؛ إيقاف نظام الإدارة عند انخفاض الضغط | |
| مخفِّض سرعة متغير (Baltimore) | Falk، بين نظام الإدارة الرئيسي والترس الصغير (بينيون)؛ الطراز غير مذكور | |
| ترس صغير (بينيون) (Baltimore) | أسفل الجزء الأوسط للفرن؛ تعشيق مع الترس الحلقي | |
| ترس حلقي (Baltimore) | حول محيط الجزء الأوسط للفرن | |
| غطاء محكم لحماية التروس من المطر (Baltimore) | حول الترس الحلقي والترس الصغير (بينيون) | |
| نظام التزييت بالرذاذ (Baltimore) | الترس الحلقي والترس الصغير (بينيون) | |
| نظام إدارة طارئ بمحرك بنزين (Baltimore) | محرك احتياطي من 4 أسطوانات مبرد بالهواء؛ PTO بقابض وبادئ تشغيل كهربائي ووصلة | |
| بكرات دعم الفرن (Baltimore) | زوجان على بعد نحو 7.6 m من كل طرف؛ وردت باسم trunnions في التقرير | |
| أطواق دعم الفرن (Baltimore) | طوقان حول الفرن على تماس مع بكرات الدعم | |
| محامل بكرات الدعم وحوض زيت مبرد بالماء (Baltimore) | كل مجموعة محامل لبكرات الدعم؛ أنابيب ماء تبريد مدمجة | |
| بكرة تقييد الحركة المحورية (Baltimore) | تقييد حركة طوق الدعم محوريا؛ الشكل 47 والجدول 19 | |
| مزدوج حراري (Baltimore) | طرفا الفرن وغطاء طرف التغذية؛ جدول الصيانة 20 | |
| محلل غازات (Baltimore) | قياس O₂/CO₂ في غطاء التغذية | |
| مروحة متغيرة تدفق الهواء (Baltimore) | تزويد مدخل غطاء التفريغ ومجرى الهواء الحلقي بالهواء | |
| ختم إحكام مائي سفلي (Baltimore) | الحافة السفلية لغطائي التغذية والتفريغ | |
| ختم إحكام ثلاثي الطبقات بين غلاف الفرن وغطائه (استبدال ميداني) | الوصلة المحيطية بين الغلاف والغطاء بعد استبدال ختم الإحكام المتاهي الفولاذي الأصلي | |
| ختم إحكام متاهي فولاذي أصلي (Baltimore، التصميم الأصلي) | وصلة الغلاف والغطاء؛ استبدال ميداني بسبب مشكلات خلوص التمدد الحراري | |
| أسطوانة هوائية للغطاء الطارئ وصمام كهرومغناطيسي (Baltimore) | فتح غطاء المدخنة الطارئة هوائيا؛ توصية تصميمية مستقلة عن حالة المعدات المركبة | |
| كتلة غرافيت لتزييت طوق الدعم (جدول الصيانة 19) | تزييت طوق الدعم؛ فحص الإمداد يوميا حسب الجدول 19 | |
| مجمّع غبار متعدد الأعاصير Research Cottrell لفرن Nelson 1 | تجهيز خارجي لنظام الفرن؛ السنة المصرح بها 1973، خارج جسم الفرن | |
| مجمّع غبار بأكياس BoldEco لفرن Nelson 1 | تجهيز خارجي لنظام الفرن؛ السنة المصرح بها 2006، دون اعتباره تجهيز عام 1973 الأصلي | |
| مجمّع غبار متعدد الأعاصير Cyclo-Trell لفرن Nelson 2 | تجهيز خارجي لنظام الفرن؛ السنة المصرح بها 1976، خارج جسم الفرن | |
| مجمّع غبار بأكياس Amerex لفرن Nelson 2 | تجهيز خارجي لنظام الفرن؛ السنة المصرح بها 1998، دون اعتباره تجهيز عام 1976 الأصلي | |
| مبرد تلامسي Ferenco لفرن Nelson 1 | تجهيز خارجي لنظام الفرن؛ السنة المصرح بها 1995، خارج جسم فرن KVS | |
| مبرد تلامسي KVS بقطر 20 ft لفرن Nelson 2 | تجهيز خارجي لنظام الفرن؛ السنة المصرح بها 1976، مقاس مبرد الموقع فقط، دون إثبات عائلة تجارية مستقلة أو البنية الداخلية للفرن | |
| مجموعة محطة الدعم | دعم فرن KVS في التصميم اللاحق لعام 2012 | |
| أنبوب تغذية مبرد مزدوج الجدار | تغذية فرن التكليس في التصميم اللاحق لعام 2012 | |
| غرفة الاحتراق الرئيسية (Merck No.50) | منطقة الاحتراق الرئيسية للفرن الدوار | |
| غرفة الاحتراق الثانوية (Merck No.50) | منطقة الاحتراق اللاحق لغازات عادم الفرن؛ المصنع غير مذكور بشكل مستقل | |
| مدخنة تجاوز طارئة (Merck No.50) | قبل نظام التحكم بغازات المداخن؛ مسار تجاوز عند السخونة الزائدة أثناء التوقف غير الطبيعي | |
| مدخنة طارئة وغطاء بثقل موازن (Baltimore) | أعلى غطاء التغذية؛ فتح عند انقطاع الكهرباء / توقف مروحة سحب الغازات |
يُعرف الطراز KVS فرن دوّار أيضاً بالتسميات التالية: KVS rotary kiln، KVS، KVS Model No.50، KVS 6m×30.5m، KVS 11ft×375ft Rotary kiln، KVS 15ft ×155ft Rotary kiln، KVS 17ft ×178.5ft Rotary kiln، 500t / d Lime Calcining System.
ينتمي الطراز KVS فرن دوّار إلى العلامة Kennedy Van Saun، نوع المعدة: فرن دوّار، الفترة: 1980–1982. الحالة: طراز تاريخي.
عدد المكوّنات المسجّلة: 54، ومنها: غلاف الفرن، طوق دعم الفرن، أختام إحكام مدخل الفرن ومخرجه، بطانة حرارية، ترس حلقي، ترس صغير (بينيون)، مخفِّض سرعة، محرك كهربائي متغير السرعة وغيرها. القائمة الكاملة مع المواضع في جدول المكوّنات في هذه الصفحة.
المكوّنات الخاصة التي لها صفحة مستقلة: مجموعة محطة الدعم، أنبوب تغذية مبرد مزدوج الجدار، غرفة الاحتراق الرئيسية (Merck No.50)، غرفة الاحتراق الثانوية (Merck No.50)، مدخنة تجاوز طارئة (Merck No.50)، مدخنة طارئة وغطاء بثقل موازن (Baltimore) (6 في المجموع).
