مغذ اهتزازي للغربلة الأولية · 1978-07 · 1 طراز
اختر طرازاً للانتقال إلى جدول مكوّناته؛ التسميات السابقة وتغييرات الأسماء في عمود «الأسماء التاريخية».
| الطراز | الأسماء التاريخية | الفترة | المكوّنات |
|---|---|---|---|
| Bergeaud ATV مغذ اهتزازي للغربلة الأولية | Bergeaud ATV1050; Metso Bergeaud ATV10-50 | 1978-07 | 24 |

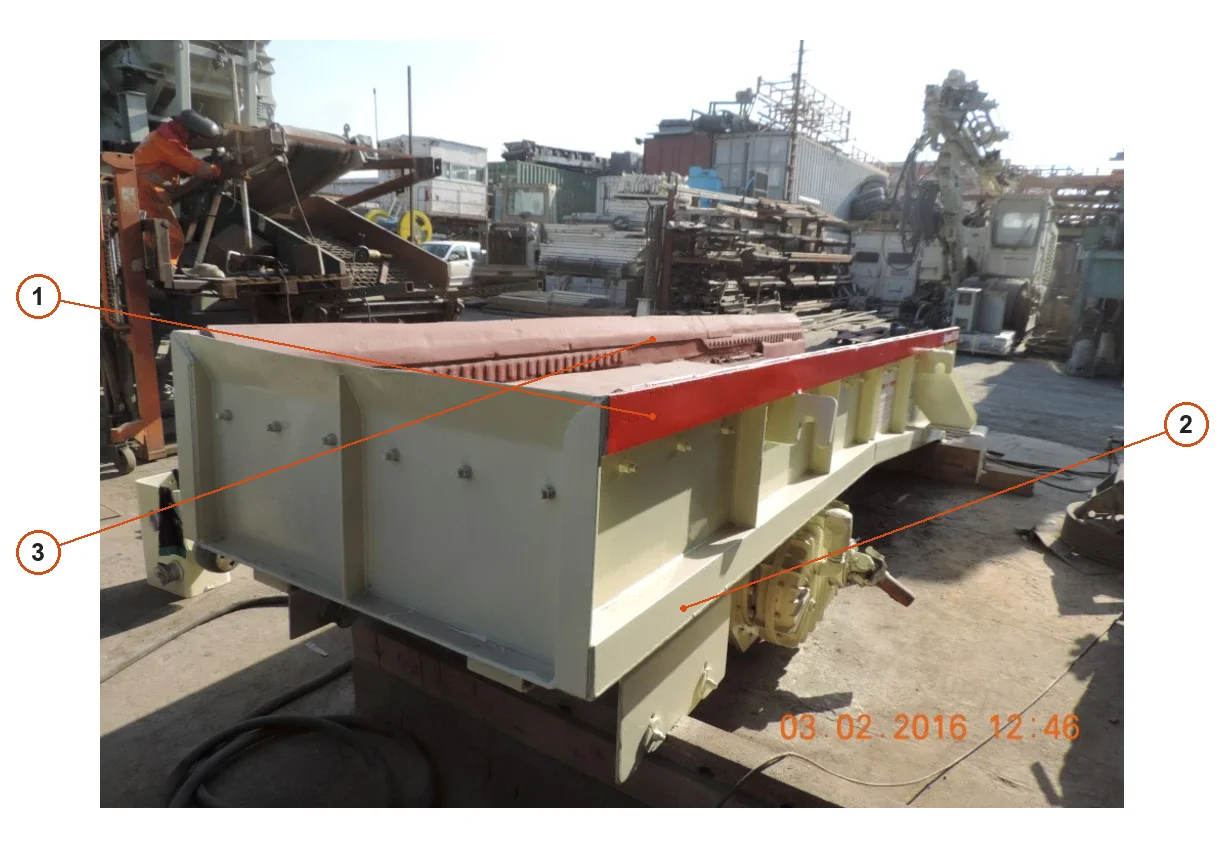

تتطابق الأرقام على المخطط مع الصفوف أدناه.
| الرقم | المكوّن | الموضع | ينطبق على |
|---|---|---|---|
| 1 | الجسم الاهتزازي | حوض المغذي في مقدمة الصورة | Metso Bergeaud ATV10-50، صورة مخزون HMV |
| 2 | نوابض مطاطية ATV10-50 (مخزون HMV) | دعامات مرنة أسفل حوض المغذي | Metso Bergeaud ATV10-50، صورة مخزون HMV |
| 3 | قضبان غربلة إصبعية | قسم الغربلة القضبانية باتجاه مؤخرة حوض المغذي | Metso Bergeaud ATV10-50، صورة مخزون HMV |
| المكوّن |
|---|
| لوح محزز ATV1050 (1978) |
| آلية ثقل موازنة مزدوج ATV1050 (1978) |
| نابض دعم ATV1050 (1978) |
| قادوس للخدمة الشاقة ATV1050 (1978) |
| عمود مولد الاهتزاز للنسخة ثنائية العمود ATV |
| محمل بكرات كروي للنسخة ثنائية العمود ATV |
| ترس المزامنة للنسخة ثنائية العمود ATV |
| محرك الإدارة للنسخة ثنائية العمود ATV |
| أوصاف متعارضة لموضع frame/body في الفقرة |
| شبكة بفتحات مقطوعة مختلفة للطبقة الأولى في النسخة ثنائية العمود ATV |
| قضيب اهتزازي للطبقة الثانية في النسخة ثنائية العمود ATV |
| نوع جهاز التحكم في السرعة للنسخة ثنائية العمود ATV (اختياري) |
| محرك اهتزاز كهربائي للنسخة ذات الاهتزاز الكهربائي ATV |
| ستارة سلاسل للنسخة ذات الاهتزاز الكهربائي ATV |
| قادوس للنسخة ذات الاهتزاز الكهربائي ATV |
| عمود للنسخة ذات الاهتزاز الكهربائي ATV |
| هيكل للنسخة ذات الاهتزاز الكهربائي ATV |
| قضيب تعليق للنسخة ذات الاهتزاز الكهربائي ATV |
| جسم اهتزازي للنسخة ذات الاهتزاز الكهربائي ATV |
| شبكة بفتحات مقطوعة للطبقة الأولى في النسخة ذات الاهتزاز الكهربائي ATV |
| قضيب اهتزازي للطبقة الثانية في النسخة ذات الاهتزاز الكهربائي ATV |
| نوع جهاز تنظيم السرعة للنسخة ذات الاهتزاز الكهربائي ATV (اختياري) |
| قضيب الغربلة الإصبعي للقسم الأول ATV10-50 (مخزون HMV) |
| قضيب الغربلة الإصبعي للقسم الثاني ATV10-50 (مخزون HMV) |
| كمية المجموعة القياسية أو مجموعة قطع الغيار لدى المصنع غير محددة |
تُجمع الطرازات ذات المكوّنات نفسها في مجموعة؛ اضغط على المجموعة لفتح جدول المكوّنات.
| الرقم | المكوّن | الموضع |
|---|---|---|
| 2 | نابض مطاطي ATV10-50 (مخزون HMV) | 6 قطع؛ قطر خارجي 180 mm وارتفاع 150 mm؛ عدد التجهيز القياسي وقطع الغيار غير معلوم |
| لوح مقعر ATV1050 (1978) | لوح مقعر | |
| آلية ثقل موازنة مزدوج ATV1050 (1978) | آلية ثقل موازنة مزدوج؛ دون استنتاج محامل أو تروس محددة | |
| نابض دعم ATV1050 (1978) | دعم الآلية | |
| قادوس تغذية للخدمة الشاقة ATV1050 (1978) | أمام المغذي | |
| أعمدة إثارة ATV ثنائي العمود | عمودان | |
| محامل ببكرات كروية ATV ثنائي العمود | 4 محامل | |
| ترس تزامن ATV ثنائي العمود | عدد التروس في الأصل: 1؛ عدد الأسنان والمادة غير محددين | |
| محرك كهربائي ATV ثنائي العمود | محرك واحد؛ تعارض بين موضعي التركيب على الهيكل والجسم | |
| شبكة الطابق الأول ATV ثنائي العمود بفتحات متباعدة مقطوعة بالمشعل | شبكتان | |
| قضيب اهتزازي للطابق الثاني ATV ثنائي العمود | مذكور صراحة في هذا القسم | |
| جهاز ضبط السرعة ATV ثنائي العمود (اختياري) | خيار SPEED VARIATION؛ وحدة التحكم المحددة غير مذكورة | |
| محركات اهتزاز كهربائية للنسخة الكهربائية ATV | محركان؛ اهتزاز خطي بزاوية 35°–45° | |
| ستارة سلاسل للنسخة الكهربائية ATV | ستارة السلاسل | |
| قادوس للنسخة الكهربائية ATV | القادوس | |
| عمود دعم للنسخة الكهربائية ATV | عمود الدعم | |
| هيكل للنسخة الكهربائية ATV | الهيكل | |
| قضيب تعليق للنسخة الكهربائية ATV | قضبان التعليق SUSPENSION STUDS | |
| جسم اهتزازي للنسخة الكهربائية ATV | الجسم الاهتزازي | |
| شبكة الطابق الأول للنسخة الكهربائية ATV مقطوعة بالمشعل | شبكتان بفتحات متباعدة | |
| قضيب اهتزازي للطابق الثاني للنسخة الكهربائية ATV | مذكور صراحة في هذا القسم | |
| جهاز ضبط السرعة للنسخة الكهربائية ATV (اختياري) | خيار SPEED VARIATION في الجدول الأصلي | |
| إصبع شبكة القسم الأول ATV10-50 (مخزون HMV) | طول 1300 mm × عرض 1000 mm؛ ليست أبعاد السلسلة التاريخية بأكملها | |
| إصبع شبكة القسم الثاني ATV10-50 (مخزون HMV) | طول 1000 mm × عرض 1000 mm |
يُعرف الطراز Bergeaud ATV مغذ اهتزازي للغربلة الأولية أيضاً بالتسميات التالية: Bergeaud ATV vibrating scalping screen feeder، Bergeaud ATV1050، Metso Bergeaud ATV10-50.
ينتمي الطراز Bergeaud ATV مغذ اهتزازي للغربلة الأولية إلى العلامة Bergeaud، نوع المعدة: مغذ اهتزازي للغربلة الأولية، الفترة: 1978-07. الحالة: طراز تاريخي.
عدد المكوّنات المسجّلة: 24، ومنها: لوح مقعر ATV1050 (1978)، آلية ثقل موازنة مزدوج ATV1050 (1978)، نابض دعم ATV1050 (1978)، قادوس تغذية للخدمة الشاقة ATV1050 (1978)، أعمدة إثارة ATV ثنائي العمود، محامل ببكرات كروية ATV ثنائي العمود، ترس تزامن ATV ثنائي العمود، محرك كهربائي ATV ثنائي العمود وغيرها. القائمة الكاملة مع المواضع في جدول المكوّنات في هذه الصفحة.
