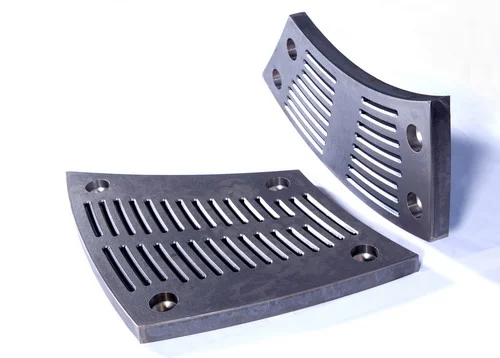

BALL MILL DISCHARGE GRATE / GRATE PLATE
شبكات تفريغ المطحنة الكروية
المكونات الأساسية المقاومة للتآكل في نهاية تصريف الشبكة - يتم تحديدها من خلال الفتحات وقنوات التدفق والموقع.
تسمح شبكات التصريف بمرور المواد اللزجة المؤهلة مع منع وسائط الطحن، مما يؤثر بشكل مباشر على سعة التصريف وحالة الدوران. تقدم شركة ANRANST خدمات تحديد التركيب، والتحقق من الفتحات وقنوات التدفق، وتقييم المواد، ومراقبة الجودة، والتسليم المتكامل.
وظيفة الأجزاء
هوية القطاعالحلقات الداخلية والخارجية، رقم الموضع، الاتجاه، الزاوية والكمية
فتحة تفريغ الموادشكل القناة، وعرضها، وطولها، ونسبة مساحتها المفتوحة، ومتطلبات منع الانسداد
قناة خلفيةاتجاه التدفق، والعمق، والمصاعد المجاورة، وواجهة التصريف
واجهة ثابتةالسطح السفلي المنحني، والثقوب، والمسامير، والتركيب، والختم
تحكم في تدفق المادة اللزجة واحتفظ بوسائط الطحن داخل الأسطوانة.
عادةً ما تُقسّم الصفيحة الشبكية إلى أقسام وفقًا لقطاع نهاية التفريغ. يحجب سطح العمل الكرات الفولاذية والجسيمات الكبيرة، وتسمح الفتحات أو الشبكات بدخول الملاط إلى قناة التدفق خلف الصفيحة، ثم يقوم مصعد الملاط بتوجيهه إلى عمود التفريغ المجوف.
لا تعني الفتحات المتشابهة إمكانية التبادل. فقطر نهاية التفريغ، والقطاع، واتجاه الدوران، والموضع القطري، وسماكة الصفيحة، وقناة التدفق العكسي، وفتحات التثبيت، والرافعات المجاورة، كلها عوامل تُغير هوية القطعة.
الموقع والأداء
يجب تلبية متطلبات الفتحة، وقناة التدفق، والقوة، ومقاومة التآكل في آن واحد.
إن مجرد زيادة حجم الفتحة يمكن أن يؤثر على القوة الهيكلية والتحكم في الوسائط، في حين أن مجرد زيادة السماكة قد يؤدي أيضًا إلى تغيير قدرة تصريف المواد.
وجه عامل
يتحمل هذا المنتج تأثير الكرات الفولاذية والمواد والطين، ويتعرض للتآكل والخدوش الناتجة عن الصدمات والتشققات وسمك الصفيحة المتبقي.
فتحات الشبك
حدد حدود مرور الجسيمات والمسامية الفعالة، مع التركيز على التآكل والتشوه والانسداد وتكسر الحواف.
أضلاع مثقوبة
تحقيق التوازن بين مساحة التدفق والقوة الهيكلية، مع التركيز على فحص الأجزاء الضعيفة، وشقوق الإجهاد، وقضبان التسليح المكسورة.
قناة خلفية
قم بتوجيه الملاط خارج معزز الملاط، مع الانتباه إلى التآكل وتراكم المواد والانسداد والاتجاه والواجهات المجاورة.
محيط الفتحة الثابتة
فيما يتعلق بتثبيت المحامل والأحمال الهيكلية، ينصب التركيز على فحص الشقوق حول الثقوب، وسحق سطح المقعد، والارتخاء، وتسرب الملاط.
حافة القطاع
تؤثر الفجوات بين الألواح المتجاورة والدرجات على التدفق والتآكل؛ لذا يجب فحص الموقع والاتجاه والحواف وتسلسل التركيب.
المواد وعمليات التصنيع
اختيار المواد بناءً على التأثير والتآكل ومقطع الثقب العرضي والدعم.
تُستخدم مجموعات المواد للفحص الأولي، ويتم تأكيد الدرجة النهائية والخصائص والمعالجة الحرارية والهيكل وفقًا للرسومات وظروف التشغيل.
تسلسل اختيار المواد: وظيفة الفتح وقناة التدفق ← التأثير والتآكل والمقطع العرضي ← فشل الجزء الحالي ← المواد والعمليات ← الرسومات وتأكيد القبول.
تشخيص الأعطال
يجب تقييم قدرة تصريف المواد والسلامة الهيكلية معًا.
يمكن أن تؤثر الانسدادات والفتحات المتضخمة والأضلاع المكسورة والارتخاء على الإنتاجية ومخاطر التوقف عن العمل بطرق مختلفة.
| الظواهر التي تحدث في الموقع | التحقق ذو الأولوية | مجالات للتحسين |
|---|---|---|
| انسداد الفتحات وانخفاض قدرة تصريف المواد | شكل القناة، وأبعادها، ونسبة الفتحة، والملاط، وحجم الجسيمات، واتجاه التدفق، والمصاعد المجاورة، وتشوه التآكل. | أعد فتحات التدفق وقنوات التدفق إلى وضعها الصحيح، وتحقق من تطابق ظروف التشغيل. |
| قم بتوسيع الفتحة بسرعة | خشونة الخام، والملاط، وسرعة التدفق، والمادة، والصلابة، وشكل الحافة، وانحراف التدفق الموضعي | تحسين ملامح الحواف والمواد والتصميم المقاوم للتآكل في المنطقة. |
| قضبان التسليح المكسورة أو المفقودة | الأجزاء الضعيفة، والصدمات، ودعامة الظهر، وعيوب الصب، والمعالجة الحرارية، والكرات الفولاذية غير الطبيعية | تحسين المتانة واستمرارية المقطع العرضي وتعزيز الاختبارات غير المدمرة. |
| تسرب الشبكة أو الجص غير المحكم | تركيب القاعدة، نظام الثقوب، طول التثبيت، البراغي، مانع التسرب، الشد المسبق وإعادة الشد | ترميم كامل لألواح الشبكة ونظام إحكام التثبيت |
| تآكل غير متساوٍ بين القطاعات المتجاورة | رقم الموقع، والاتجاه، والقناة الخلفية، والخلوص، ودفعة المواد، وواجهة قاذف الملاط. | قم بإنشاء خرائط التآكل القائمة على الموقع وقم بتحسينها حسب المنطقة. |
رقم الرسم ومعلومات الاستفسار
قم بقفل لوحة الشبكة حسب القطاع والاتجاه والفتح وإصدار الرسم.
يتوافق الرقم المؤكد مباشرة مع الموقع المحدد؛ اتركه فارغًا إذا لم يكن هناك رقم جزء أصلي موثوق به، أو رقم جزء من طرف ثالث، أو رقم جزء احتياطي.
هوية الجهاز
الشركة المصنعة الأصلية، السلسلة، الطراز الكامل، الرقم التسلسلي، قطر الأسطوانة، EGL، هيكل نهاية التفريغ وسجلات التعديل.
القطاع والموقع
الحلقات الداخلية والخارجية، وزوايا القطاعات، وأرقام المواضع، والاتجاهات، والكميات، ومخططات الترتيب، والرافعات المجاورة.
رقم الشكل وإصداره
رقم رسم الشركة المصنعة الأصلية، ورقم رسم الطرف الثالث، ورقم قطعة الغيار، وإصدار الرسم، ورقم المشروع، والعلامات المادية.
الفتحات وقنوات التدفق
شكل القناة، عرضها، طولها، كميتها، نسبة فتحها، المقطع العرضي للضلع، قناة التدفق العكسي واتجاهها.
الأبعاد الهيكلية
الأقطار الداخلية والخارجية، القطاع، السماكة، انحناء السطح السفلي، تباعد الثقوب، قطر الثقب، الثقب الغاطس، الشكل الجانبي، والوزن.
المواد وظروف التشغيل
المواد الحالية، والأداء، والعمر الافتراضي، والملاط، والجسيمات، والكرات الفولاذية، والإنتاجية، والانسداد، وصور الأعطال.
رابط دائري مزدوج
حلقة مغلقة من رقعة الشطرنج، ورافعة الطين، والمعدات، والشركة المصنعة الأصلية، والمواد.
تشرح الصفحة العامة وظيفة تغذية المواد والمواد المستخدمة، وتؤكد صفحة الشركة المصنعة الأصلية سلسلة التثبيت، ويكمل رقم الرسم وقناة التدفق التأكيد الفني.
مصعد الطينتحقق من قنوات التدفق واتجاهها وواجهة التصريف الموجودة على الجزء الخلفي من لوحة الشبكة.
بطانة نهاية التفريغتحقق من القطاعات المجاورة، والحلقات الداخلية والخارجية، والفجوات، وعلاقات التثبيت.
صفحة المعدات العامة لمطاحن الكراتقم بدراسة الاختلافات بين هياكل تصريف المواد من النوع الشبكي والنوع الفائض.
مطحنة كرات ميتسوأدخل بيانات التعريف من طراز Select / Premier وتكوين التغذية.
مطحنة كروية FLSتحقق من رقم الرسم من خلال الوصول إلى سلسلة معدات العلامة التجارية وبيانات التركيب.
صفحة مواد الفولاذ السبائكي المقاوم للتآكلتحقق من خصائص المواد، والمعالجة الحرارية، وإجراءات القبول.
