自磨/半自磨机

Q: 自磨/半自磨机 包含哪些型号？

自磨/半自磨机 收录 2 个型号：Hardinge Cascade 自磨系列、Hardinge 自磨/半自磨机。各型号的历史型号与改名见本页“系列内型号与历史型号”表。

Q: 自磨/半自磨机 还有哪些型号别名或曾用名？

自磨/半自磨机 另见以下型号/别称：Hardinge Cascade 自磨系列、Hardinge Cascade 6.6m×2.1m、Hardinge 自磨/半自磨机、Hardinge Koppers 32ft×14ft AG→SAG、Hardinge 6ft×2ft试验SAG磨机。

Q: 自磨/半自磨机 是哪个品牌的什么设备？

自磨/半自磨机 属于 Hardinge 品牌，设备类型：自磨/半自磨机，年代：2023技术报告回述（原装机年代未载）。当前状态：历史机型。

Q: 如何咨询 自磨/半自磨机 的零件？

发图纸或样品，告知设备型号和零件名。

自磨/半自磨机 · 2023 · 2 个型号

Hardinge

Hardinge品牌

自磨/半自磨机设备类型

2023年代范围

历史机型现产/历史

Hardinge

系列内型号与历史型号

点击型号可跳到对应的零部件表；改名前后的型号列在“历史型号 / 改名”一栏。

型号	历史型号 / 改名	年代	零部件
Hardinge Cascade 自磨系列	Hardinge Cascade 6.6m×2.1m（原文26ft×7.2ft）	2023	1
Hardinge 自磨/半自磨机（大型及试验实例）	Hardinge Koppers 32ft×14ft AG→SAG（Island Copper）；Hardinge 6ft×2ft试验SAG磨机（ALS Balcatta）	1971—1974	23

现行替代型号：CSA案例：一台主磨于2022-09由Metso1.6MW磨机替换；第二台为2023报告计划，不证全系列相容

Hardinge

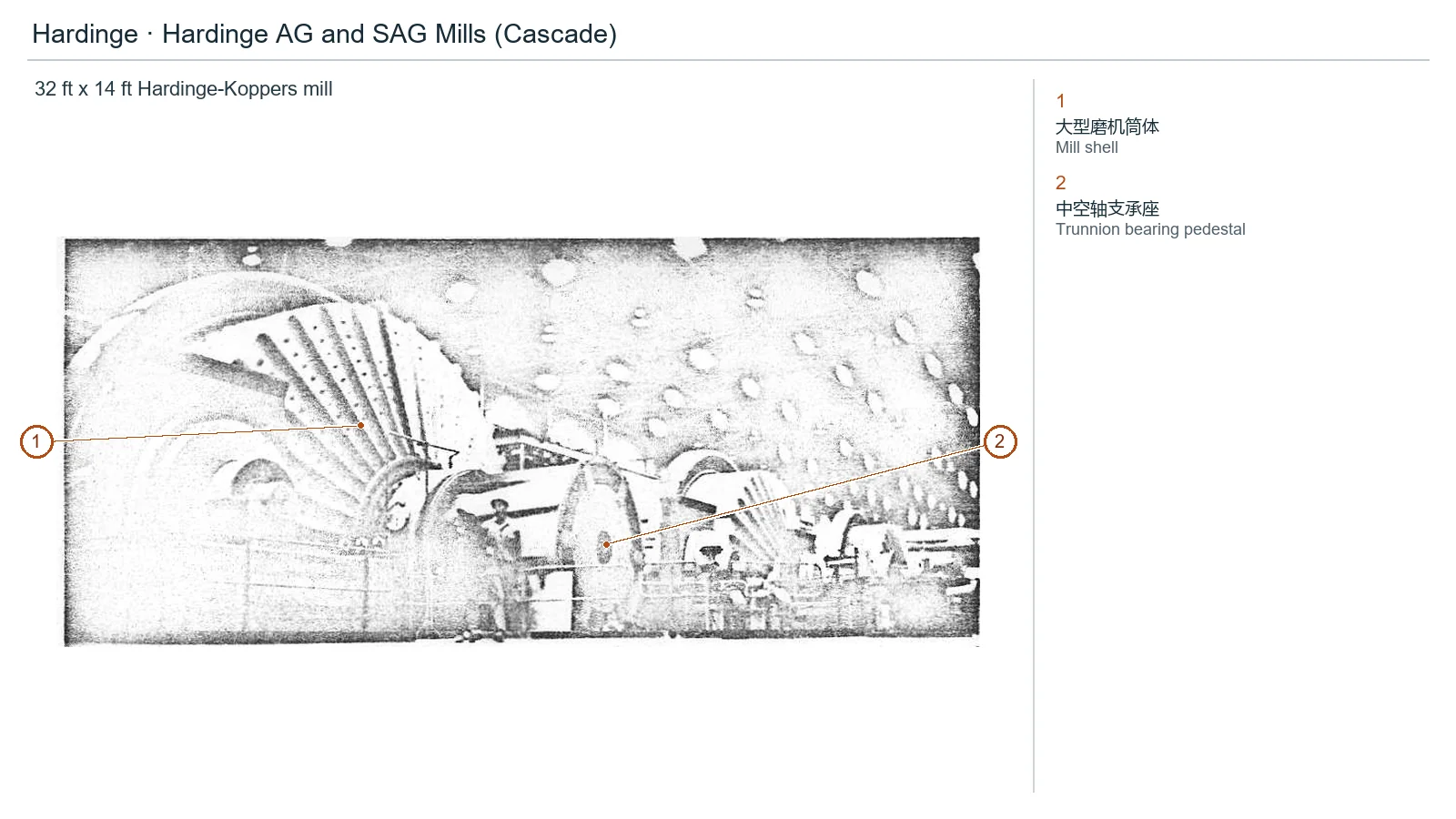

图中编号零部件

图上编号与下表一一对应。

编号	部件	部位	适用型号
1	大型磨机筒体	32 ft x 14 ft Hardinge-Koppers mill图中可见的大型磨机筒体	1974 Island Copper 32ft×14ft
2	中空轴支承座	32 ft x 14 ft Hardinge-Koppers mill图中可见的中空轴支承座	1974 Island Copper 32ft×14ft

Hardinge

按型号分组的零部件表

零部件相同的型号合并为一组，点击型号组展开零部件表。

Hardinge 自磨/半自磨机（大型及试验实例）23 项

部件	部位	材质/类型
双绕线转子电机	该厂每台磨机双3000hp、13200V驱动	未查到原件明确牌号
传动减速器	电机与小齿轮之间	未查到原件明确牌号
传动小齿轮	减速器至大齿圈	未查到原件明确牌号
筒体中部大齿圈	环绕筒体中部	未查到原件明确牌号
72排衬板及提升条	筒内衬；板与提升条交替	未查到原件明确牌号
衬板间楔条	筒内各排之间	未查到原件明确牌号
内外排料格子板	排料端；内5/16in及外3/4in开槽	未查到原件明确牌号
排料滚筒筛与两处返矿口	磨机排料，筛上+3/8in从两口返回	未查到原件明确牌号
3in及4in锻钢补加研磨球	该厂改半自磨用，直径3in/4in，70%/30%比例	锻钢
中空轴润滑系统（背压观测）	该厂中空轴润滑	未查到原件明确牌号
模拟功率记录/控制器（矿厂安装）	磨机负荷监控；不能在各矿石类型恒定设定点自动控制	未查到原件明确牌号
声音监测器（矿厂安装）	每台磨机监测；结合功率/背压作人工控制	未查到原件明确牌号
ALS试验SAG筒体舱口	便于清出装料
ALS试验SAG称重传感器
ALS试验SAG SCADA监测系统	收集磨机质量、功率、电机电流、链轮扭矩及转速；现场监测配套
ALS试验SAG钢衬	6ft×2ft试验磨内部衬里	steel钢
ALS试验SAG排料格栅	名义10mm grate size；不外推历史大磨开孔
ALS试验SAG排浆提升板	conventional hockey stick pulp lifters
ALS试验SAG可选外排料格栅板	可形成2或4个75mm顽石口，方案选择不作全机共存配置
ALS试验SAG进料溜槽	450mm，ROM或配制钻芯试验料
ALS试验SAG传动链轮	正文drive chain sprocket torque监测对象；不推链规格、齿数/减速器
ALS试验SAG分级塔	实验室磨机系统集成配套，非筒内BOM或已核Hardinge制造件
ALS试验SAG进排料输送系统

Hardinge Cascade 自磨系列1 项

部件	部位	材质/类型
CSA主磨及二段磨驱动电机	原配置两主磨900kW、一台二段1130kW；不外推所有Cascade	未查到原件明确牌号

Hardinge

维修、工装与套装

CSA主磨及二段磨驱动电机

仅该矿技术报告原配置

双绕线转子电机

原件记载磨机驱动可反转以提高衬板使用寿命；不是详细拆装/返修工艺。该矿GIW泵、Wemco/Krebs旋流器、Allis-Chalmers二段磨机均外部流程，不列此整机BOM。

传动减速器

原件记载磨机驱动可反转以提高衬板使用寿命；不是详细拆装/返修工艺。该矿GIW泵、Wemco/Krebs旋流器、Allis-Chalmers二段磨机均外部流程，不列此整机BOM。

传动小齿轮

原件记载磨机驱动可反转以提高衬板使用寿命；不是详细拆装/返修工艺。该矿GIW泵、Wemco/Krebs旋流器、Allis-Chalmers二段磨机均外部流程，不列此整机BOM。

筒体中部大齿圈

原件记载磨机驱动可反转以提高衬板使用寿命；不是详细拆装/返修工艺。该矿GIW泵、Wemco/Krebs旋流器、Allis-Chalmers二段磨机均外部流程，不列此整机BOM。

72排衬板及提升条

原件记载磨机驱动可反转以提高衬板使用寿命；不是详细拆装/返修工艺。该矿GIW泵、Wemco/Krebs旋流器、Allis-Chalmers二段磨机均外部流程，不列此整机BOM。

衬板间楔条

原件记载磨机驱动可反转以提高衬板使用寿命；不是详细拆装/返修工艺。该矿GIW泵、Wemco/Krebs旋流器、Allis-Chalmers二段磨机均外部流程，不列此整机BOM。

内外排料格子板

原件记载磨机驱动可反转以提高衬板使用寿命；不是详细拆装/返修工艺。该矿GIW泵、Wemco/Krebs旋流器、Allis-Chalmers二段磨机均外部流程，不列此整机BOM。

排料滚筒筛与两处返矿口

原件记载磨机驱动可反转以提高衬板使用寿命；不是详细拆装/返修工艺。该矿GIW泵、Wemco/Krebs旋流器、Allis-Chalmers二段磨机均外部流程，不列此整机BOM。

3in及4in锻钢补加研磨球

原件记载磨机驱动可反转以提高衬板使用寿命；不是详细拆装/返修工艺。该矿GIW泵、Wemco/Krebs旋流器、Allis-Chalmers二段磨机均外部流程，不列此整机BOM。

中空轴润滑系统（背压观测）

仅该矿已安装的运行监测系统；数字控制在文中为可能基础，不记为已装。Honeywell/Swanson中央面板为矿厂控制室，不扩为Hardinge标配。

模拟功率记录/控制器（矿厂安装）

仅该矿已安装的运行监测系统；数字控制在文中为可能基础，不记为已装。Honeywell/Swanson中央面板为矿厂控制室，不扩为Hardinge标配。
