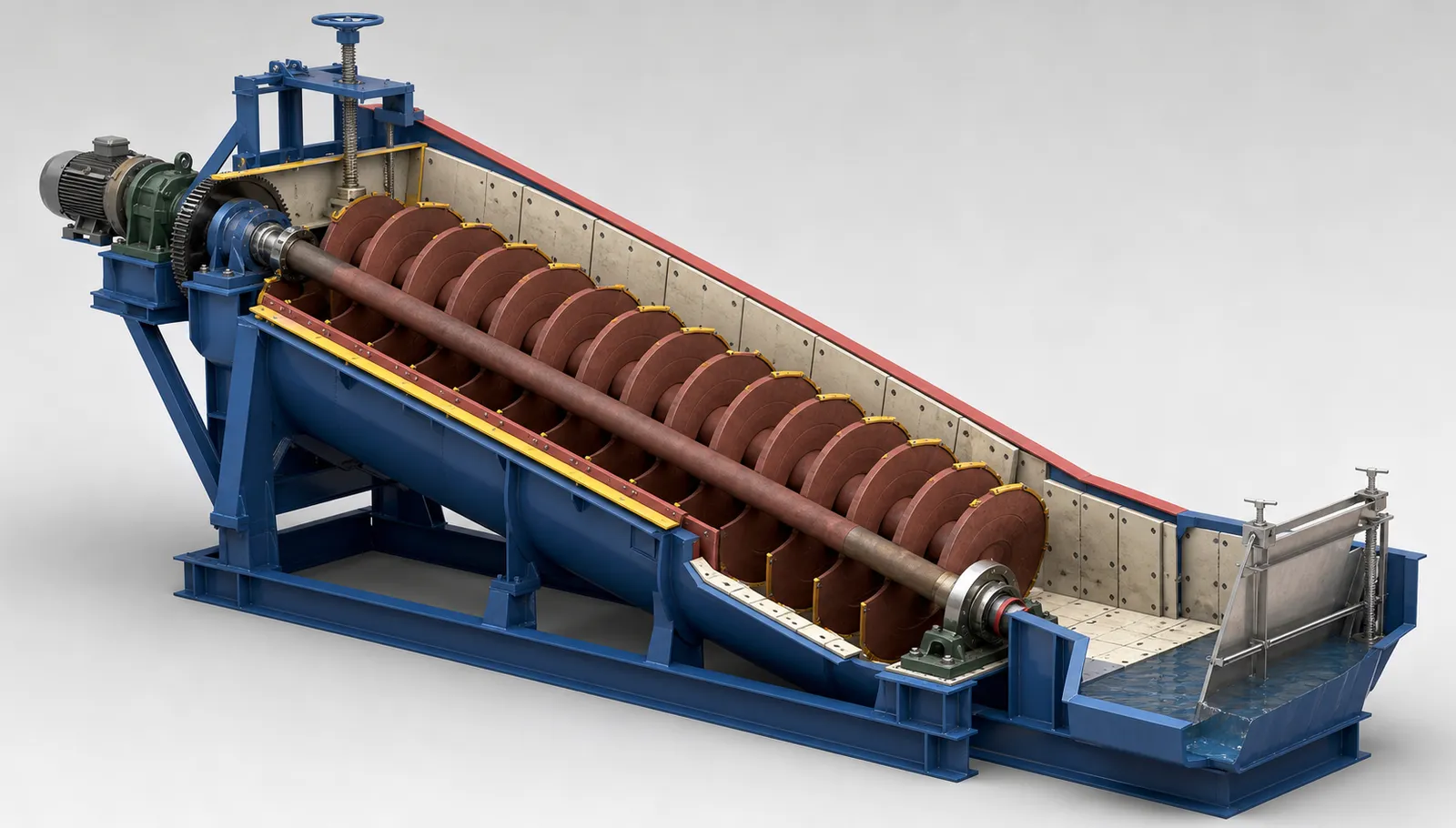

Спиральный классификатор

Спиральные классификаторы и шнековые пескомойки применяют в обогащении полезных ископаемых и производстве заполнителей. Наклонный шнек медленно вращается в ванне, поднимая и обезвоживая осевшие крупные частицы, а мелкие уходят со сливом. Износ сосредоточен на витках спирали и стенках ванны.

Вид в разрезе оборудования

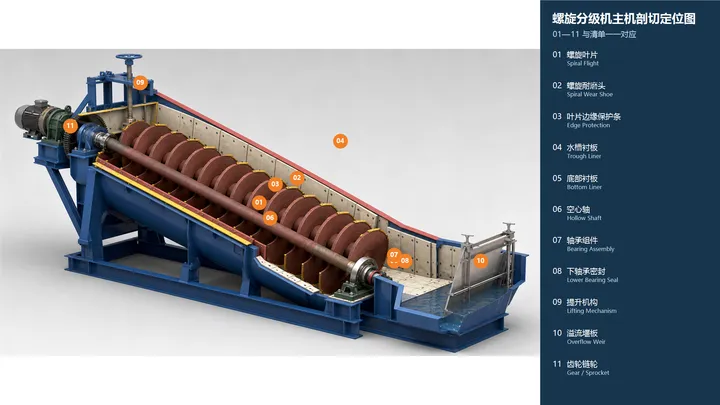

Справочная схема спирального классификатора в разрезе

Части оборудования

Часть Идентификация и технические подробности

Изучите названия деталей, изображения, варианты материалов и технические требования. Выберите карту, чтобы открыть соответствующую страницу запасных частей.

Отдельные детали

Отдельные детали и расходные элементы

Лопасть / виток спирали

Параметры материалов: Марганцовистая сталь Mn13Cr2 / Hardox 400
Установка и функционирование: Витки спирали, транспортирующие песковую фракцию

Износостойкие башмаки / наконечники спирали

Износостойкий башмак / наконечник спирали

Параметры материалов: Твёрдый сплав / полиуретан / керамика
Установка и функционирование: Сменные износостойкие наконечники на наружной кромке витков спирали

Защитная накладка кромки витка спирали

Защита кромок витков

Параметры материалов: Полиуретан / резина
Установка и функционирование: Защищает наружные кромки витков спирали

Футеровка жёлоба

Футеровка жёлоба / ванны

Параметры материалов: Полиуретан / резина / марганцовистая сталь
Установка и функционирование: Защищает внутреннюю поверхность жёлоба

Футеровка основания

Нижняя футеровка

Параметры материалов: Высокомарганцовистая сталь / Hardox 400
Установка и функционирование: Защищает дно ванны

Полый вал

Параметры материалов: Углеродистая сталь / нержавеющая сталь
Установка и функционирование: Центральный вал, поддерживающий витки спирали

Подшипниковый узел

Параметры материалов: Нержавеющая сталь / медный сплав
Установка и функционирование: Верхний и нижний подшипники, поддерживающие вал спирали

Уплотнение нижнего подшипника

Параметры материалов: Полиуретан / резина / торцевые уплотнения
Установка и функционирование: Предотвращает попадание воды и песка в подшипник

Подъёмный механизм

Параметры материалов: Углеродистая сталь / легированная сталь
Установка и функционирование: Поднимает или опускает вал спирали для регулировки зазора

Плита сливного порога

Параметры материалов: Нержавеющая сталь / полиуретан
Установка и функционирование: Плита сливного порога для регулировки крупности частиц в сливе

Шестерня / звёздочка

Параметры материалов: Легированная сталь 42CrMo
Установка и функционирование: Приводит во вращение вал спирали

Материалы деталей с одинаковыми названиями могут отличаться в зависимости от OEM, модели машины и условий эксплуатации. Перед заказом или изготовлением сверьте модель машины, чертеж и измеренные размеры.

Информация о материале

Марганцовистая сталь Mn13Cr2 — возможный материал для ударно-абразивных условий с крупными частицами гравия.
Hardox 400/500: варианты износостойкого листа для зон сильного абразивного износа с меньшими ударными нагрузками.
Полиуретановый эластомер: типичная твёрдость Shore A 80-95; обеспечивает коррозионную стойкость и снижение шума в подходящих условиях влажного абразивного износа мелкими частицами.
Твёрдый сплав YG8/YG15 можно рассматривать для износостойких наконечников кромок витков спирали после оценки пригодности. Отдельно сопоставьте марку, крепление и требования по ударным нагрузкам и абразивному износу; оцените срок службы в фактических условиях эксплуатации.
Нержавеющая сталь 316L — коррозионностойкий вариант при совместимости с химической средой процесса.

Применимость бренда

Identify spiral shafts, flights, tanks, supports and lifting mechanisms. List a manufacturer only with matching spiral-classifier records. Hydrocyclones (including Weir Cavex) belong on the hydrocyclone page.

Промышленные приложения

Классификация в замкнутом цикле измельчения, промывка и обезвоживание заполнителей, обесшламливание угля и удаление тяжёлой среды, приготовление известняковой суспензии для десульфуризации дымовых газов и дноуглубление.
