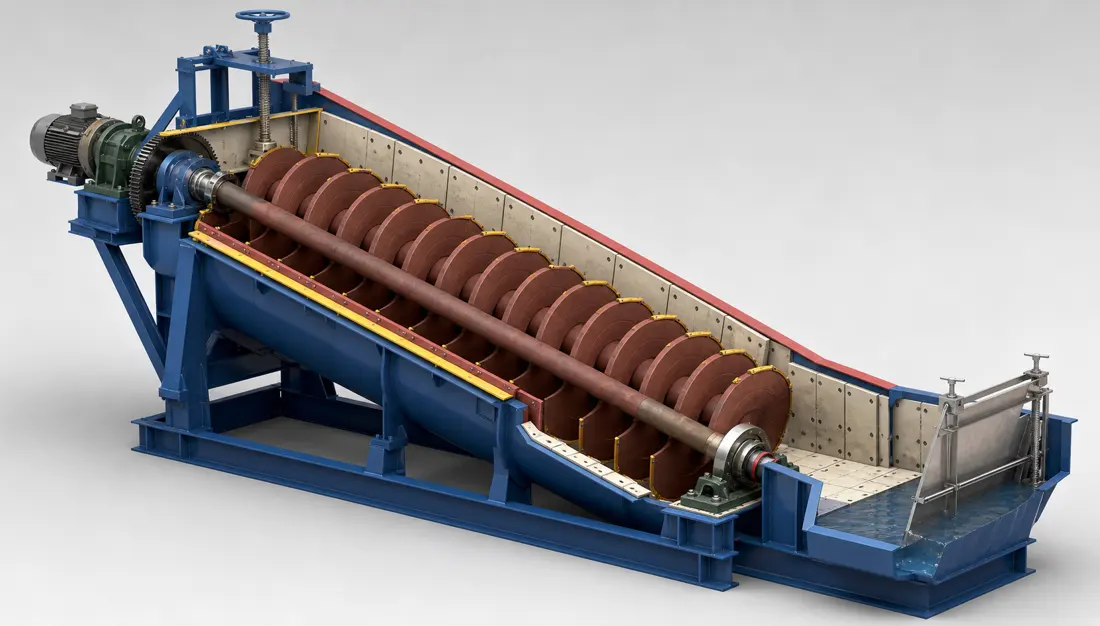

Clasificador espiral

Los clasificadores espirales y lavadores de arena de tornillo se utilizan en el procesamiento de minerales y áridos. Un tornillo inclinado gira lentamente en un tanque, elevando y desaguando las partículas gruesas sedimentadas, mientras los finos salen con el rebose. El desgaste se concentra en las hélices y las paredes del tanque.

Vista de sección de equipo

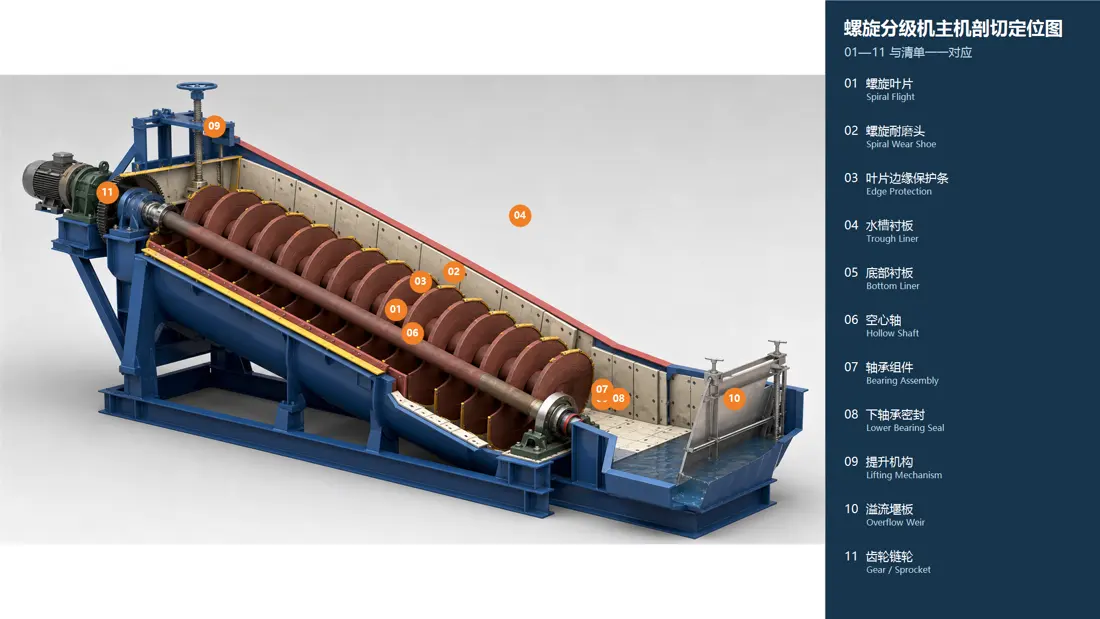

Esquema de referencia en sección del clasificador espiral

Piezas del equipo

Identificación de piezas y detalles técnicos

Explore nombres de piezas, imágenes, opciones de materiales y requisitos técnicos. Seleccione una tarjeta para abrir la página de piezas de repuesto correspondiente.

Partes individuales

Piezas individuales y de mantenimiento

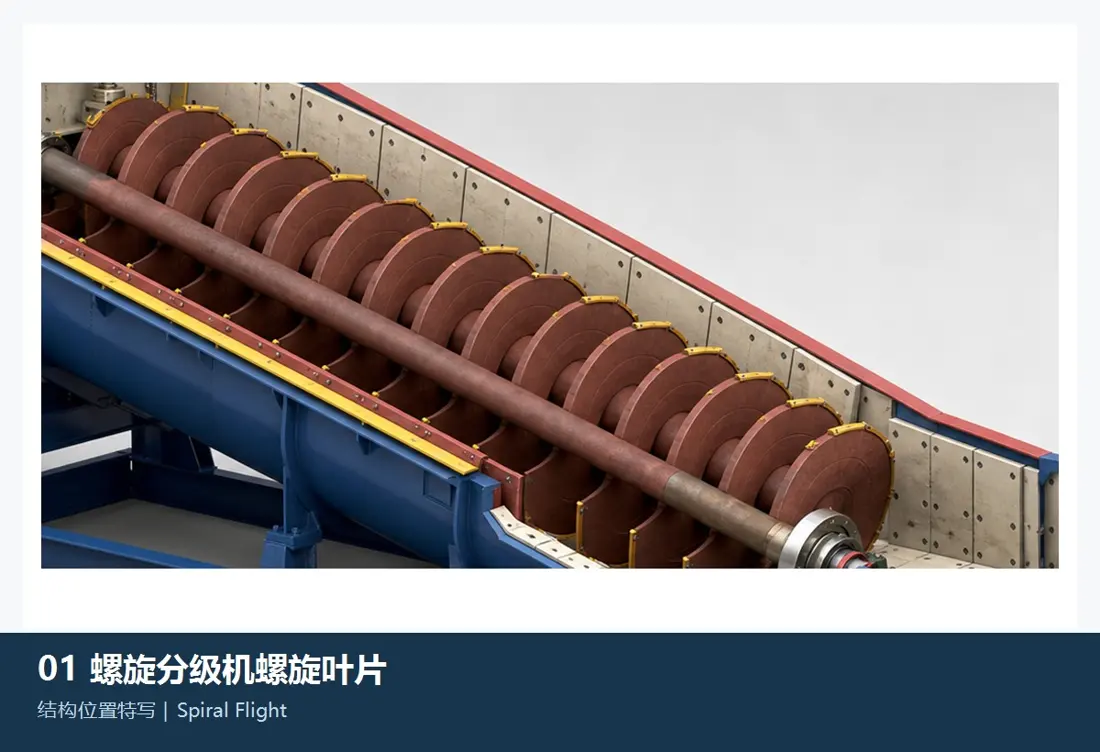

Álabe espiral / hélice

Opciones de material: Acero al manganeso Mn13Cr2 / Hardox 400
Instalación y función: Hélices que transportan la fracción de arena

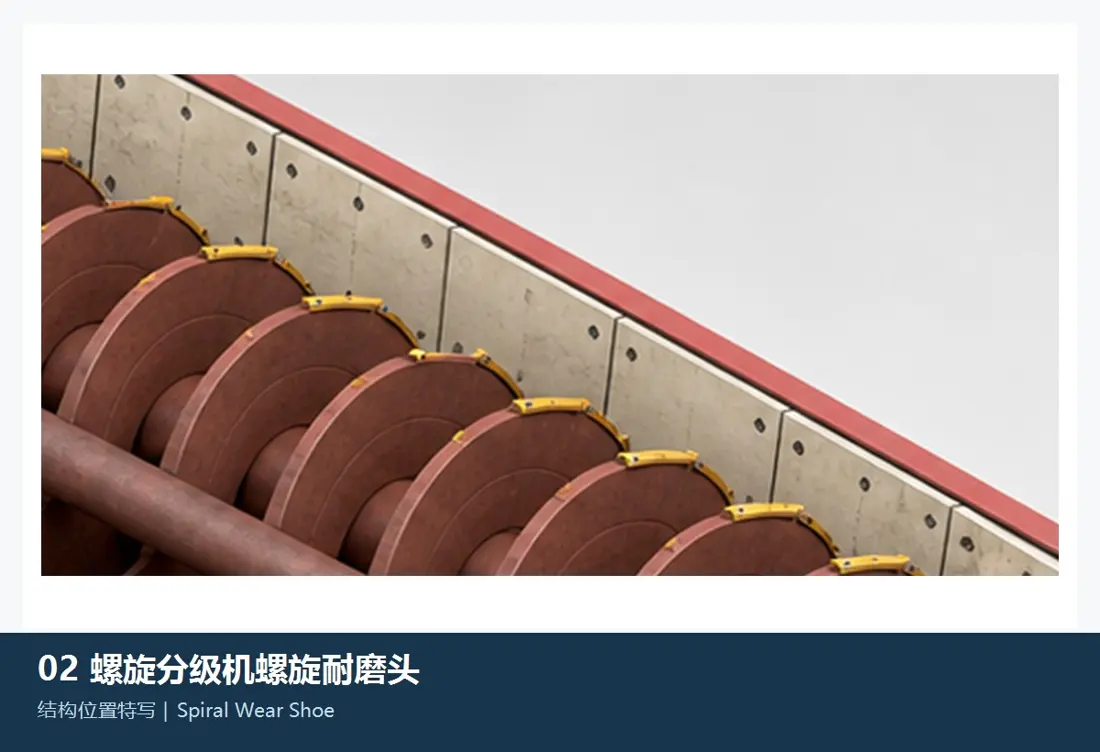

Zapatas / puntas de desgaste de la espiral

Zapata / punta de desgaste de la espiral

Opciones de material: Carburo cementado / poliuretano / cerámica
Instalación y función: Puntas de desgaste reemplazables en el borde exterior de las hélices

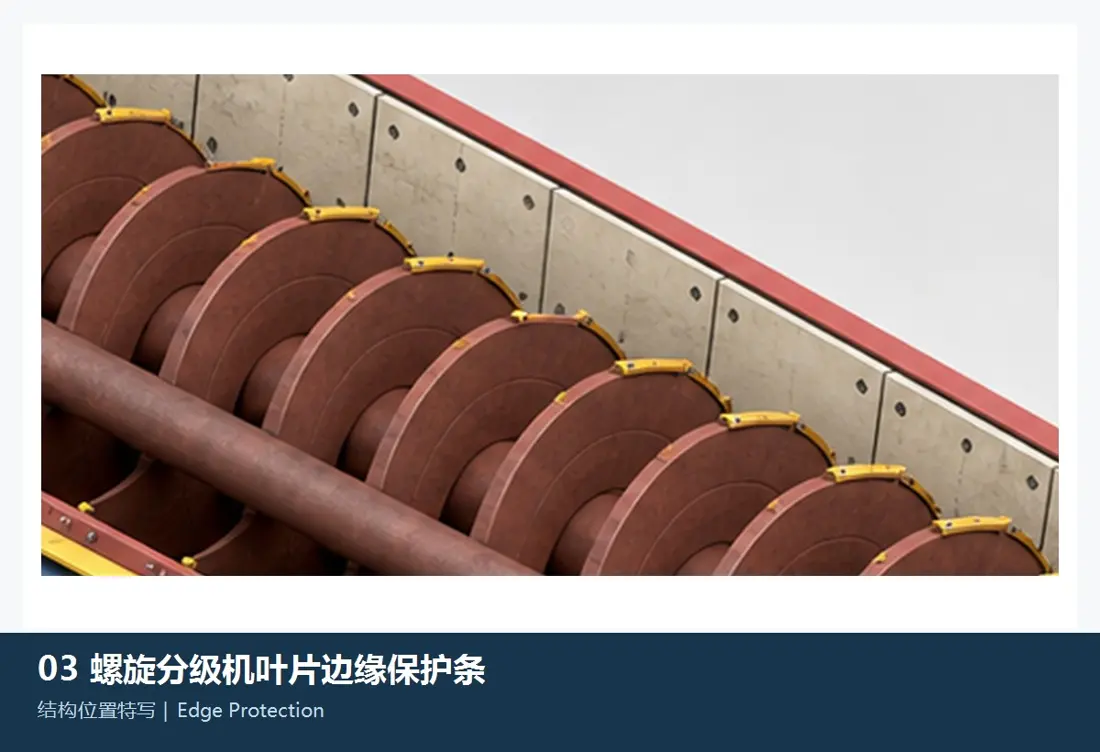

Protector del borde de la hélice

Protección de los bordes de las hélices

Opciones de material: Poliuretano / caucho
Instalación y función: Protege los bordes exteriores de las hélices

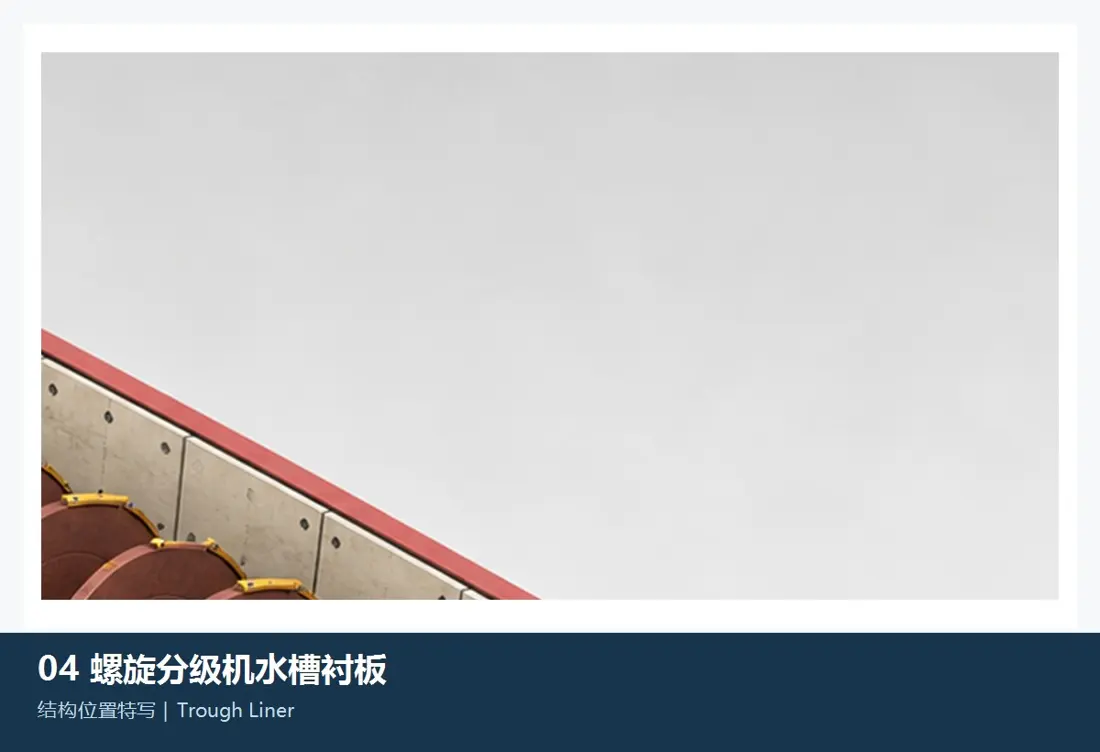

Revestimiento de canaleta

Revestimiento de artesa / revestimiento de tanque

Opciones de material: Poliuretano / caucho / acero al manganeso
Instalación y función: Protege el interior de la artesa

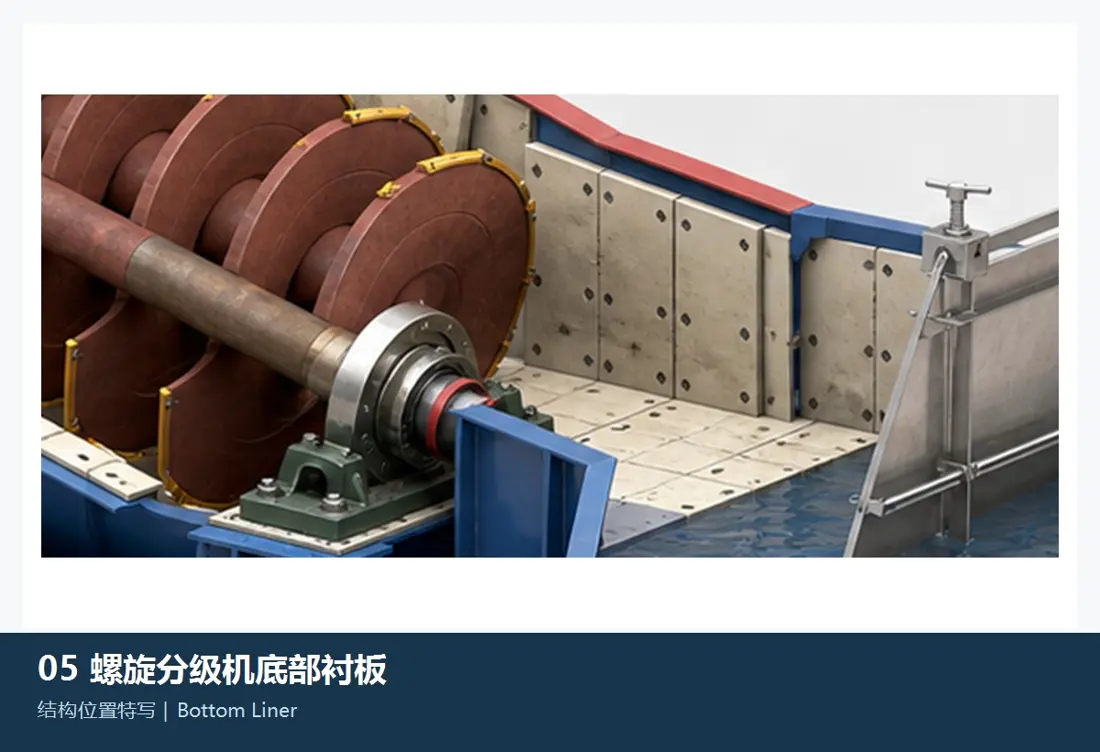

Revestimientos de base

Revestimiento inferior

Opciones de material: Acero de alto manganeso / Hardox 400
Instalación y función: Protege el fondo del tanque

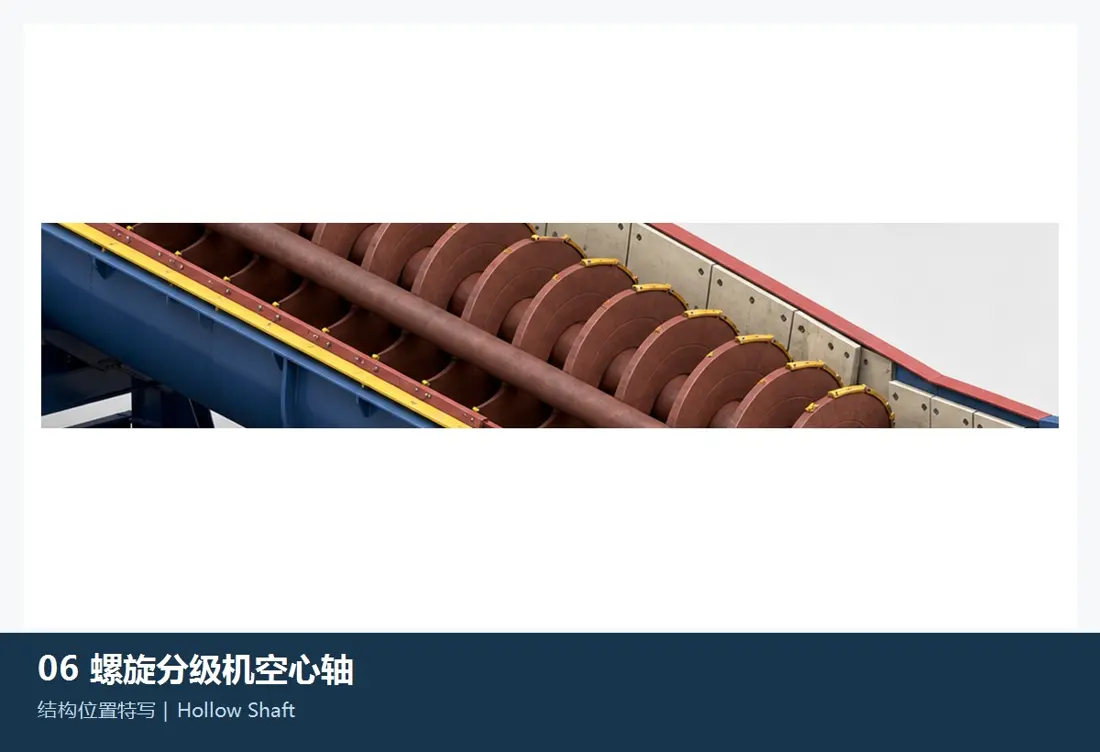

Eje hueco

Opciones de material: Acero al carbono / acero inoxidable
Instalación y función: Eje central que sostiene las hélices

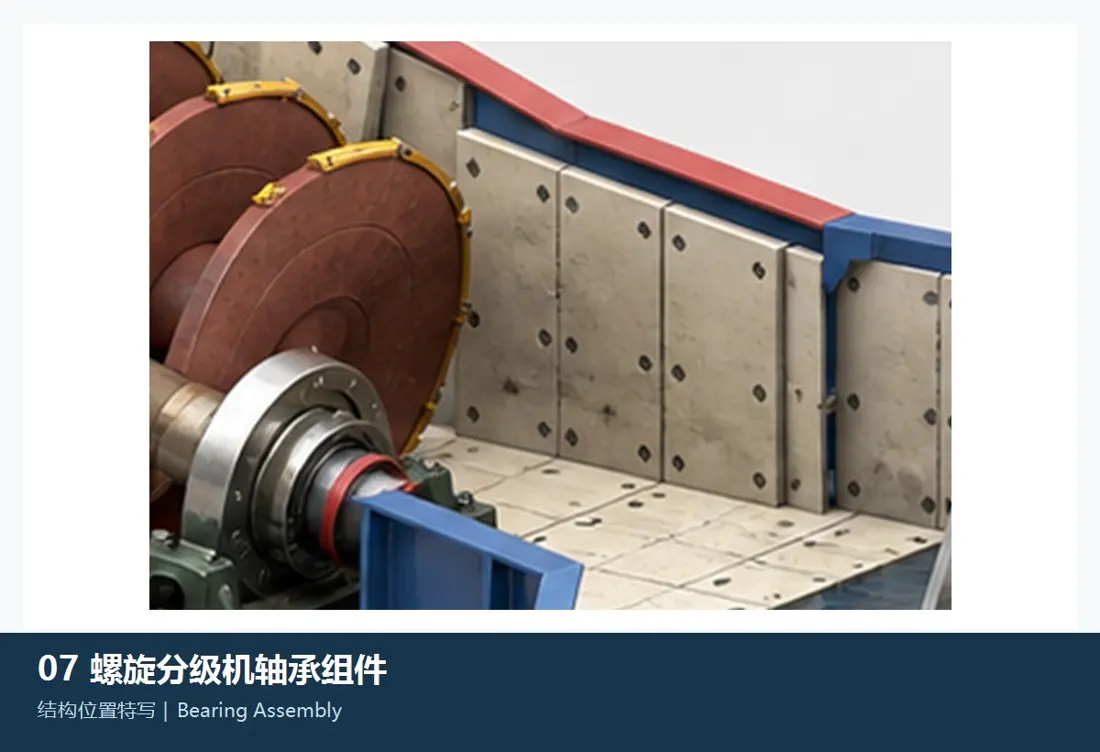

Conjunto de rodamientos

Opciones de material: Acero inoxidable / aleación de cobre
Instalación y función: Rodamientos superior e inferior que sostienen el eje de la espiral

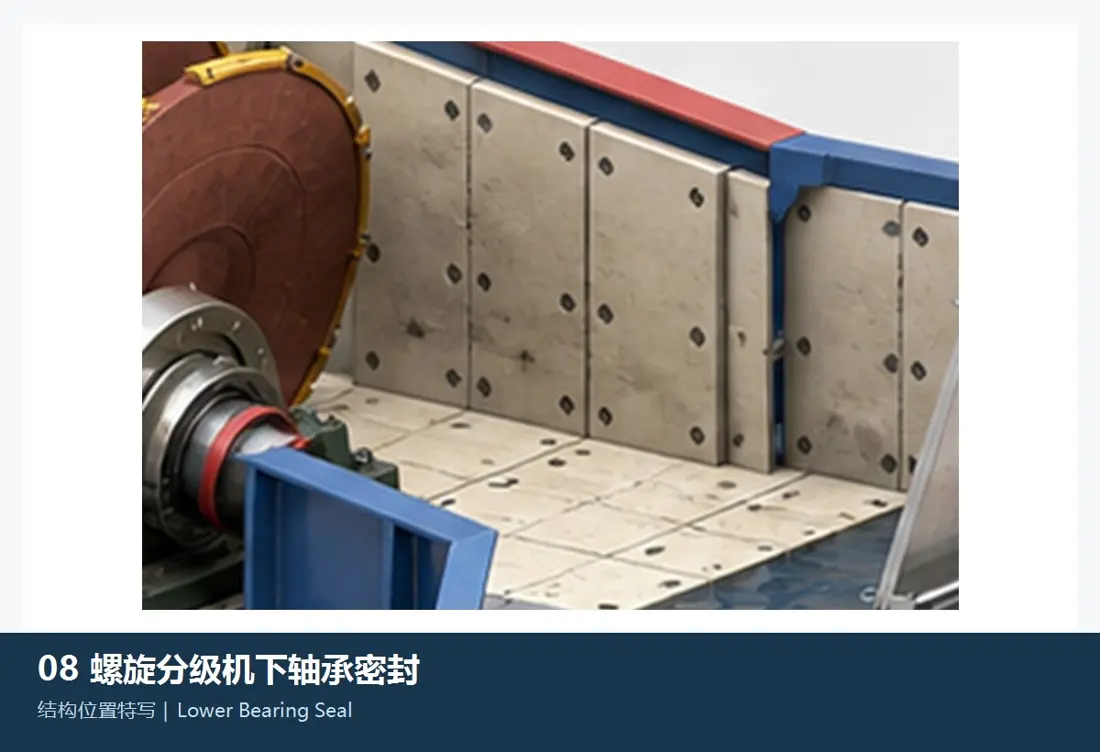

Sello del rodamiento inferior

Opciones de material: Poliuretano / caucho / sellos mecánicos
Instalación y función: Impide la entrada de agua y arena en el rodamiento

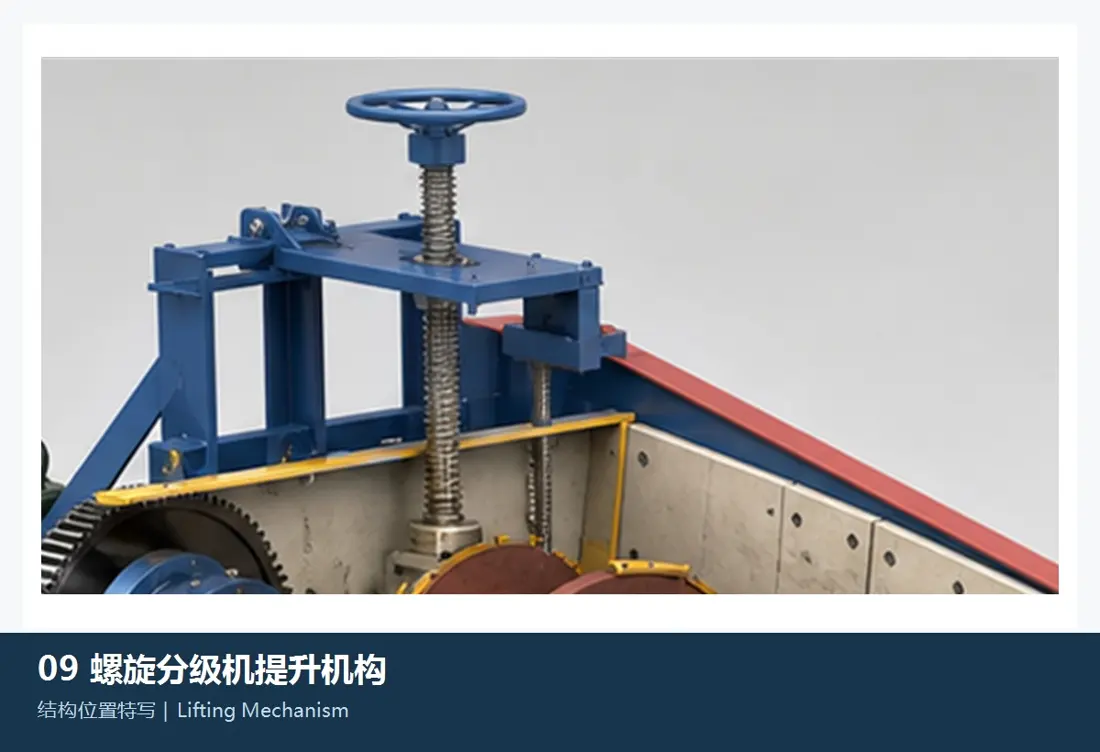

Mecanismo de elevación

Opciones de material: Acero al carbono / acero aleado
Instalación y función: Eleva o baja el eje de la espiral para ajustar la holgura

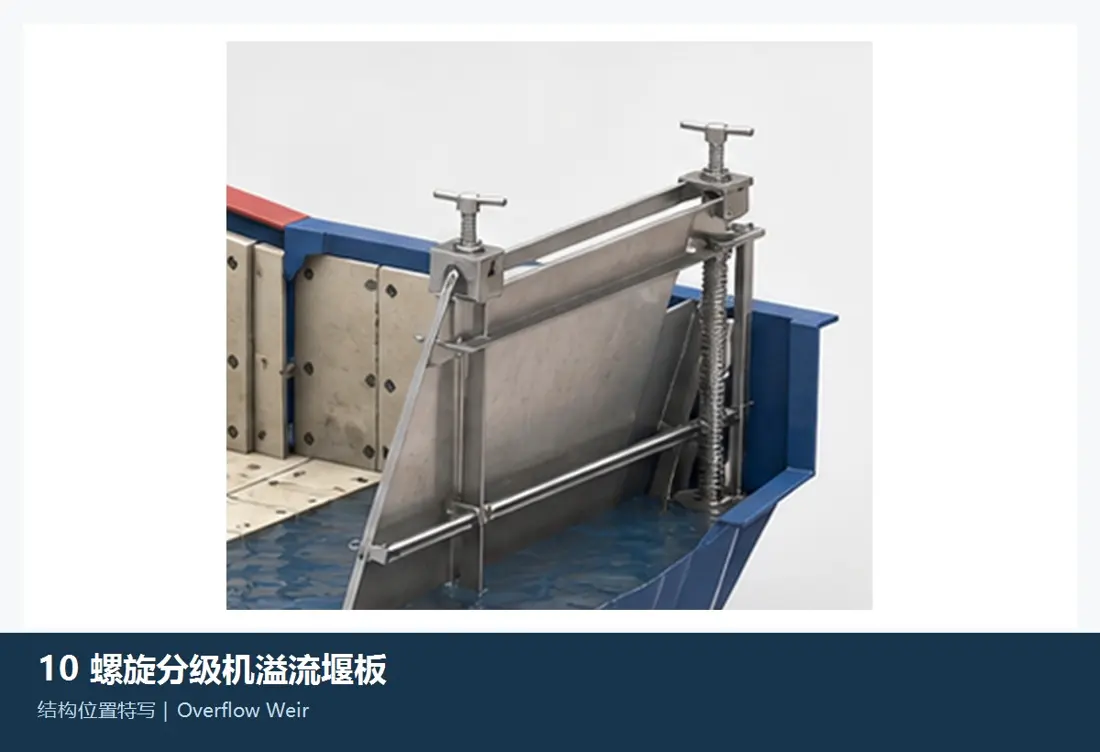

Placa del vertedero de rebose

Opciones de material: Acero inoxidable / poliuretano
Instalación y función: Placa del vertedero que controla el tamaño de partícula del rebose

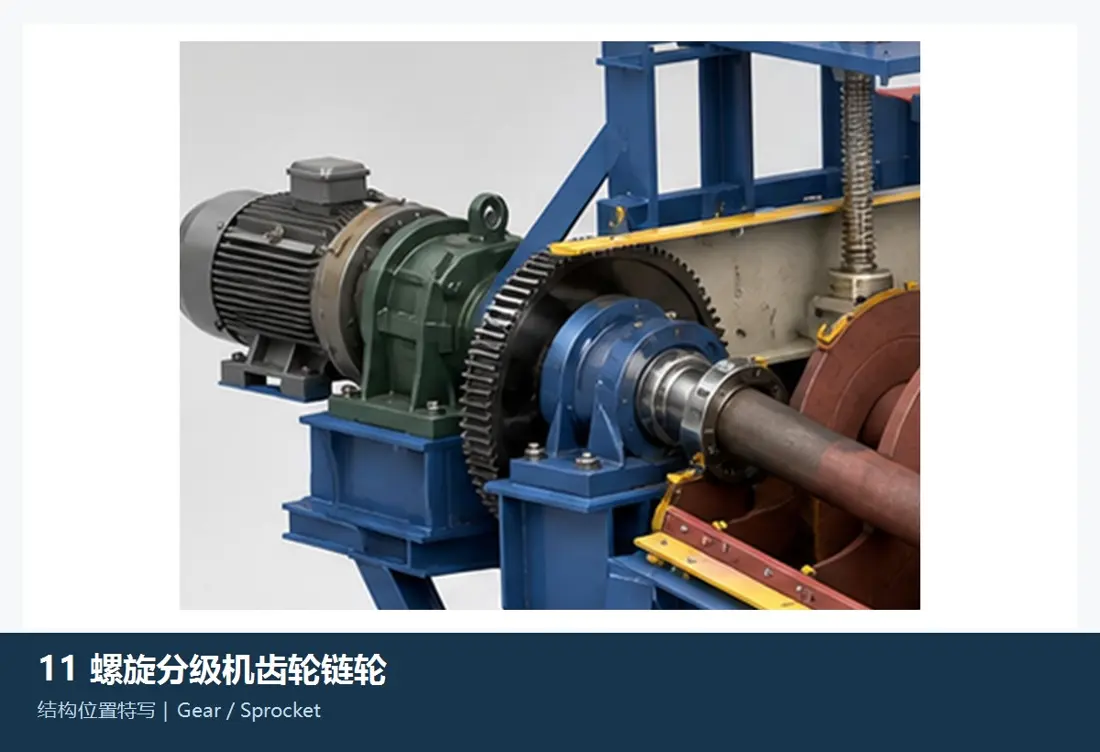

Engranaje / rueda dentada

Opciones de material: Acero aleado 42CrMo
Instalación y función: Acciona la rotación del eje de la espiral

Los materiales para piezas con nombres similares pueden diferir según el OEM, el modelo de máquina y las condiciones de funcionamiento. Compruebe el modelo de la máquina, el dibujo y las dimensiones medidas antes de realizar el pedido o fabricar.

Información sobre materiales

Acero al manganeso Mn13Cr2: candidato para servicio de impacto y abrasión con partículas grandes de grava.
Hardox 400/500: opciones de chapa resistente al desgaste para zonas muy abrasivas con menores cargas de impacto.
Elastómero de poliuretano: dureza típica Shore A 80-95, con resistencia a la corrosión y reducción del ruido en servicios adecuados de abrasión húmeda por partículas finas.
Puede considerarse el carburo cementado YG8/YG15 para puntas de desgaste en los bordes de las hélices tras evaluar su idoneidad. Compare por separado la calidad, la fijación y los requisitos de impacto y abrasión, y evalúe la vida útil en las condiciones reales de operación.
Acero inoxidable 316L: opción resistente a la corrosión, según su compatibilidad con la química del proceso.

Aplicabilidad de la marca

Identify spiral shafts, flights, tanks, supports and lifting mechanisms. List a manufacturer only with matching spiral-classifier records. Hydrocyclones (including Weir Cavex) belong on the hydrocyclone page.

Aplicaciones industriales

Clasificación en molienda de circuito cerrado, lavado y desaguado de áridos, deslamado de carbón y eliminación del medio denso, preparación de lechada de caliza para desulfuración de gases de combustión y dragado.
