Колосниковый холодильник

Охладитель охлаждающей жидкости, выбрасываемый из цементных вращающихся печей, и регенерирующий тепло через вторичные и третичные воздушные потоки.

Охладитель

Вид секции оборудования

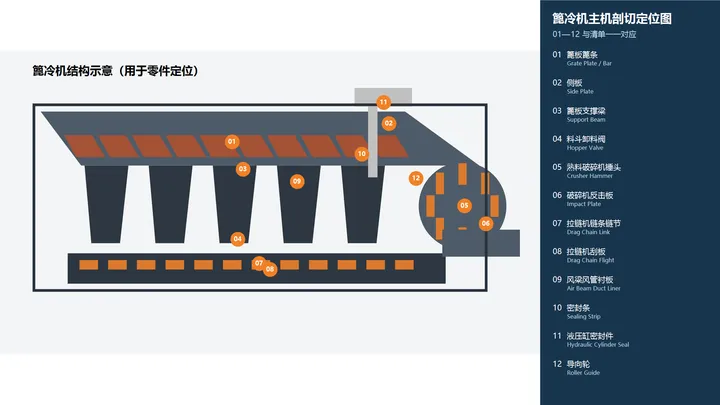

Диаграмма местоположения части отруба градуса
Диаграмма местоположения части отруба градуса

Охладитель охлаждающей жидкости, выбрасываемый из цементных вращающихся печей, и регенерирующий тепло через вторичные и третичные воздушные потоки.

Части оборудования

Часть Идентификация и технические подробности

Изучить названия частей, изображения, варианты материалов и технические требования. Выберите карточку для открытия соответствующей страницы замены.

Основные детали и ассамблеи

Основные детали и ассамблеи

Индивидуальные и вспомогательные части

Индивидуальные и вспомогательные части

Колосниковая плита / колосник
01

Колосниковая плита / колосник

Колосниковая плита / колосниковый брус

Параметры материалов
Теплостойкая сталь ZG40Cr25Ni20 / ZG35Cr26Ni12
Установка и функция
Пластина, которая поддерживает и охлаждает клинкер
Категория технического обслуживания
Высокая
Боковая табличка
02

Боковая табличка

Боковая табличка

Параметры материалов
Теплостойкая сталь ZG40Cr25Ni20
Установка и функция
износостойкая плита с обеих сторон ярусного костюма
Категория технического обслуживания
Высокая
Поддержка Grate Support
03

Поддержка Grate Support

Поддержка Grate Support

Параметры материалов
Теплостойкая сталь/углеродистая сталь
Установка и функция
Строение пучка, поддерживающее решетчатые пластины
Категория технического обслуживания
ZH
Разгрузочный клапан бункера
04

Разгрузочный клапан бункера

Разгрузочный клапан бункера

Параметры материалов
высокохромистый чугун / износостойкая стальная плита
Установка и функция
Разгрузочный клапан для плавки под решеткой
Категория технического обслуживания
ZH
Клинкер Хлопатель
05

Клинкер Хлопатель

Клинкер Хлопатель

Параметры материалов
Mn18Cr2 марганцевая сталь / высокохромистый чугун
Установка и функция
Хмелье, которое разбивает большие клинкеры на выходе из охладителя
Категория технического обслуживания
Высокая
Сломанная лента
06

Сломанная лента

Сломанная пластина

Параметры материалов
высокомарганцовистая сталь / износостойкая стальная плита
Установка и функция
Нажатие на клинкер
Категория технического обслуживания
Высокая
Ссылка на цепочку
07

Ссылка на цепочку

Ссылка на цепочку

Параметры материалов
легированная сталь / Нержавеющая сталь
Установка и функция
Перетаскивание конвейера под решеткой
Категория технического обслуживания
ZH
Драг Цепь Конвейор Полёт
08

Драг Цепь Конвейор Полёт

Драконная цепочка

Параметры материалов
высокомарганцовистая сталь / Хардокс 400
Установка и функция
Рейс скребока для трансвестита
Категория технического обслуживания
Высокая
Воздушный пучковый дуг
09

Воздушный пучковый дуг

Воздушный пучковый дуг

Параметры материалов
Нержавеющая сталь/износостойкая керамика
Установка и функция
Защитит трубопроводы в решетчатом охладителе
Категория технического обслуживания
ZH
Уплотнительная полоса
10

Уплотнительная полоса

Уплотнительная полоса

Параметры материалов
Упаковка теплостойкого сплава/графита
Установка и функция
Печь между решеткой и жильём
Категория технического обслуживания
Высокая
Уплотнение гидроцилиндра
11

Уплотнение гидроцилиндра

Уплотнение гидроцилиндра

Параметры материалов
полиуретан /фторэластомера
Установка и функция
Уплотнение для гидравлической системы привода
Категория технического обслуживания
ZH
Гид-калер
12

Гид-калер

Руководство для каток

Параметры материалов
42CrMo
Установка и функция
Движение кроватей
Категория технического обслуживания
ZH

Материалы для аналогичных поименованных частей могут различаться на OEM, машинную модель и условия эксплуатации. Подтверждаю, что машинная модель, OEM номер чертежа и измеренные размеры до заказа или изготовления.

Информация по материалам

  • ZG40Cr25Ni20 - потенциальный теплостойкий сорт измельченной стали; оценка пригодности с учетом применимого стандарта на материалы, толщины литья, температуры металла и атмосферы; температура клинкера не является допустимой рабочей температурой для литьев.
  • ZG35Cr26Ni12: потенциальный теплостойкий сорт измельченной стали. термообработка и диапазон рабочих температур от чертежей частей и стандарта на материалы.
  • высокохромистый чугун (Cr26) - абразивно-стойкий кандидат на удары клинкера.
  • Mn18Cr2 марганцевая сталь: потенциал для повышения эффективности работы на ударных клинкерных деталях.
  • Хардокс 400: износостойкая табличка для цепных рейсов конвейеров и вкладышей в зонах с низкой температурой.

Применимость бренда

IKN (IKN GmbH) (FLSmidth (Colax/Cross-Bar)) (POLYTRACK) ( —Sinoma)

Применение в промышленности

Охлаждение цементного клинкера. Отобрать отдельные части для других материалов и холодильников.

Материалы для аналогичных поименованных частей могут различаться на OEM, машинную модель и условия эксплуатации. Подтверждаю, что машинная модель, OEM номер чертежа и измеренные размеры до заказа или изготовления.

Изготовители оборудования и серии

Claudius Peters FLS thyssenkrupp Горные технологии (наследие)
