Enfriador de parrilla

Los enfriadores de parrilla enfrían el clínker descargado de los hornos rotatorios de cemento y recuperan calor mediante corrientes de aire secundario y terciario. Hay diseños con parrillas reciprocantes y suelos de parrilla fijos con mecanismos de transporte independientes. Identifique las piezas de desgaste según la configuración real de enfriamiento, transporte y trituración.

Vista de sección de equipo

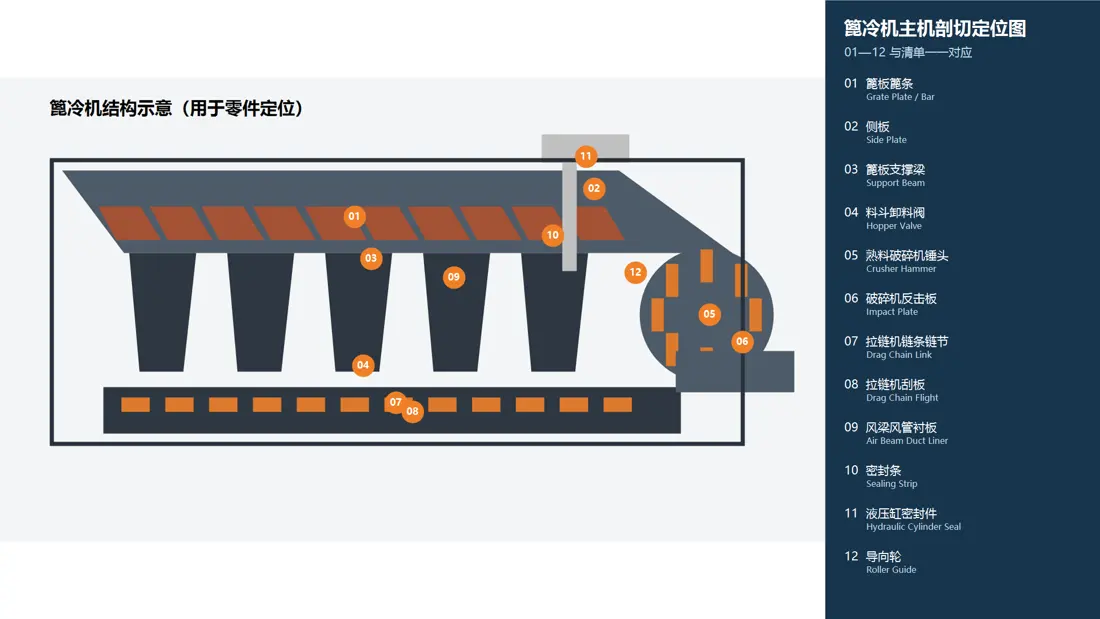

Esquema en corte del enfriador de parrilla con la ubicación de las piezas

Piezas del equipo

Identificación de piezas y detalles técnicos

Explore nombres de piezas, imágenes, opciones de materiales y requisitos técnicos. Seleccione una tarjeta para abrir la página de piezas de repuesto correspondiente.

Partes individuales

Piezas individuales y de mantenimiento

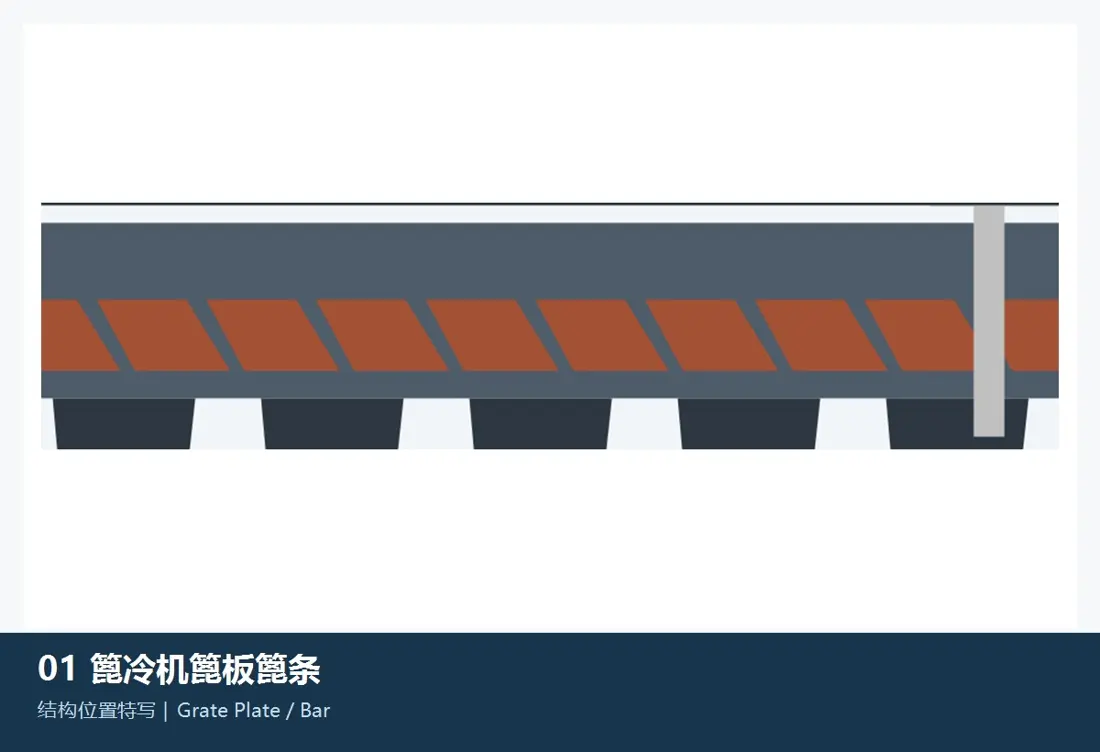

Placa de parrilla / barra de parrilla

Opciones de material: Acero fundido resistente al calor ZG40Cr25Ni20 / ZG35Cr26Ni12
Instalación y función: Placa de parrilla que sostiene y enfría el clínker

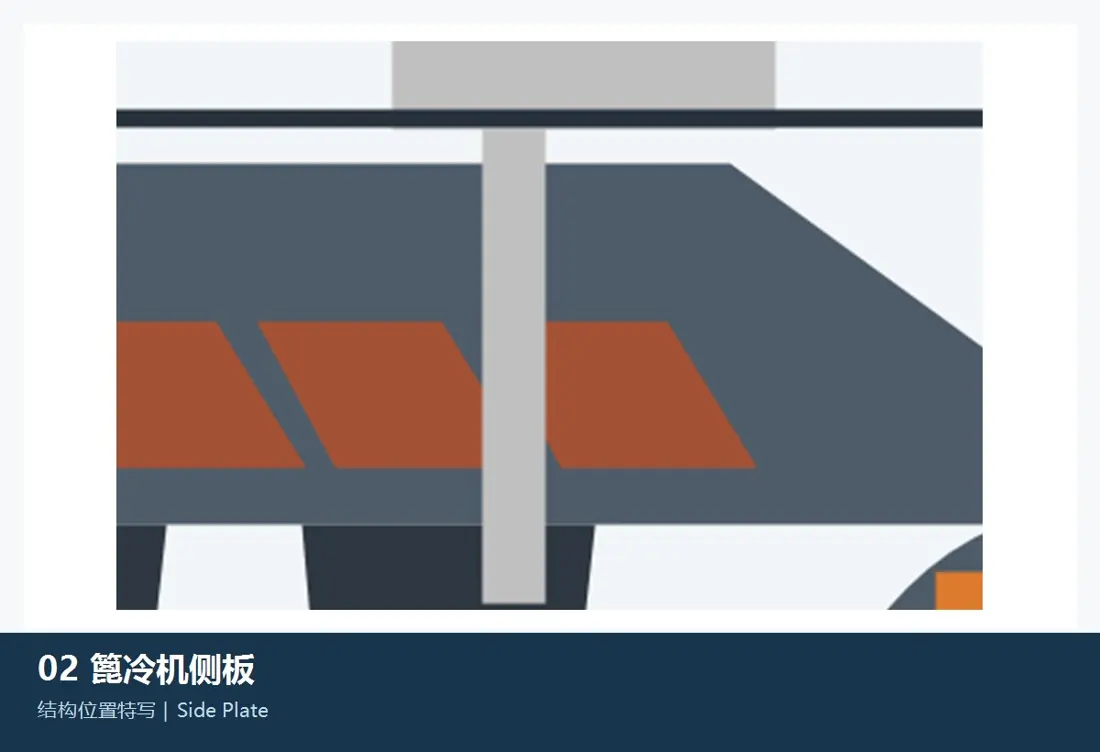

Placa lateral

Opciones de material: Acero fundido resistente al calor ZG40Cr25Ni20
Instalación y función: Placas de desgaste a ambos lados del lecho de parrilla

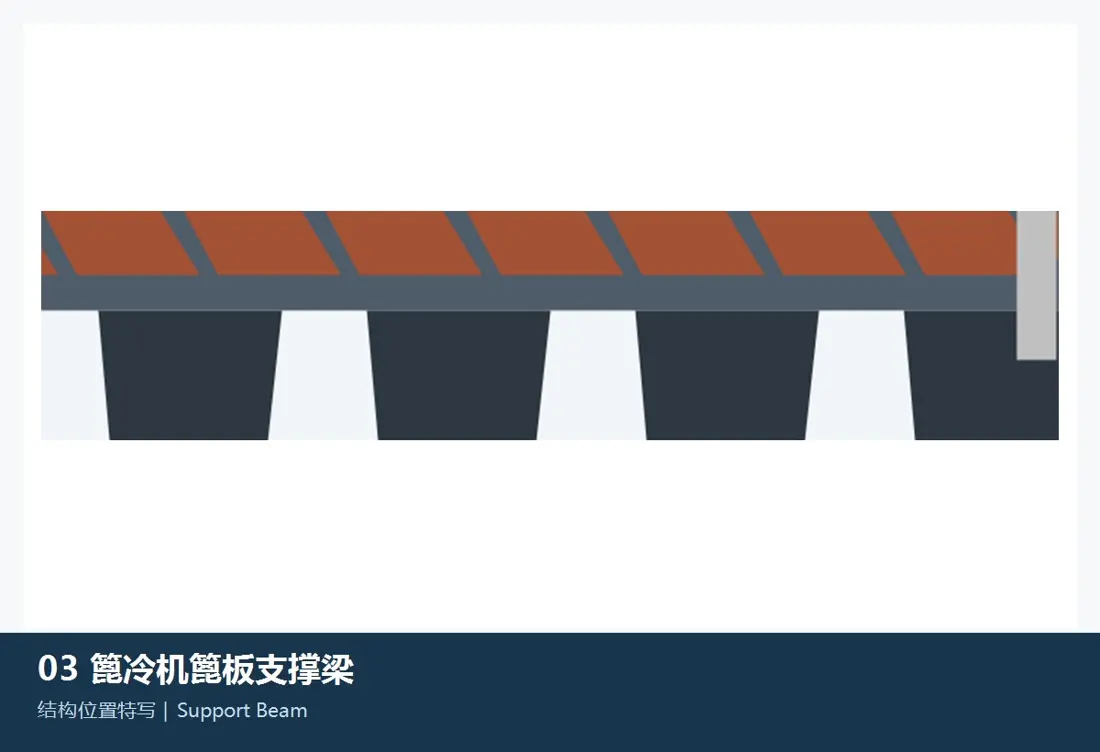

Viga de soporte de la parrilla

Viga de soporte de parrilla

Opciones de material: Acero fundido resistente al calor / acero al carbono
Instalación y función: Estructura de vigas que sostiene las placas de parrilla

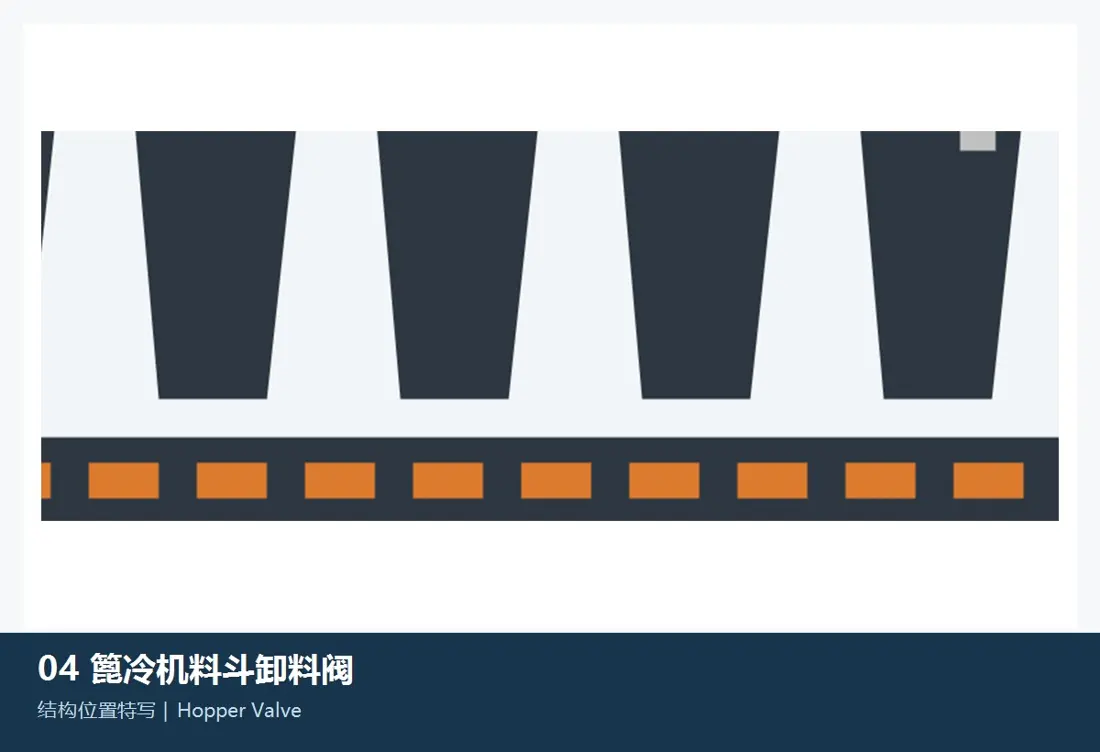

Válvula de descarga de la tolva

Opciones de material: Fundición de alto cromo / chapa de acero resistente al desgaste
Instalación y función: Válvula de descarga de la tolva situada bajo la parrilla

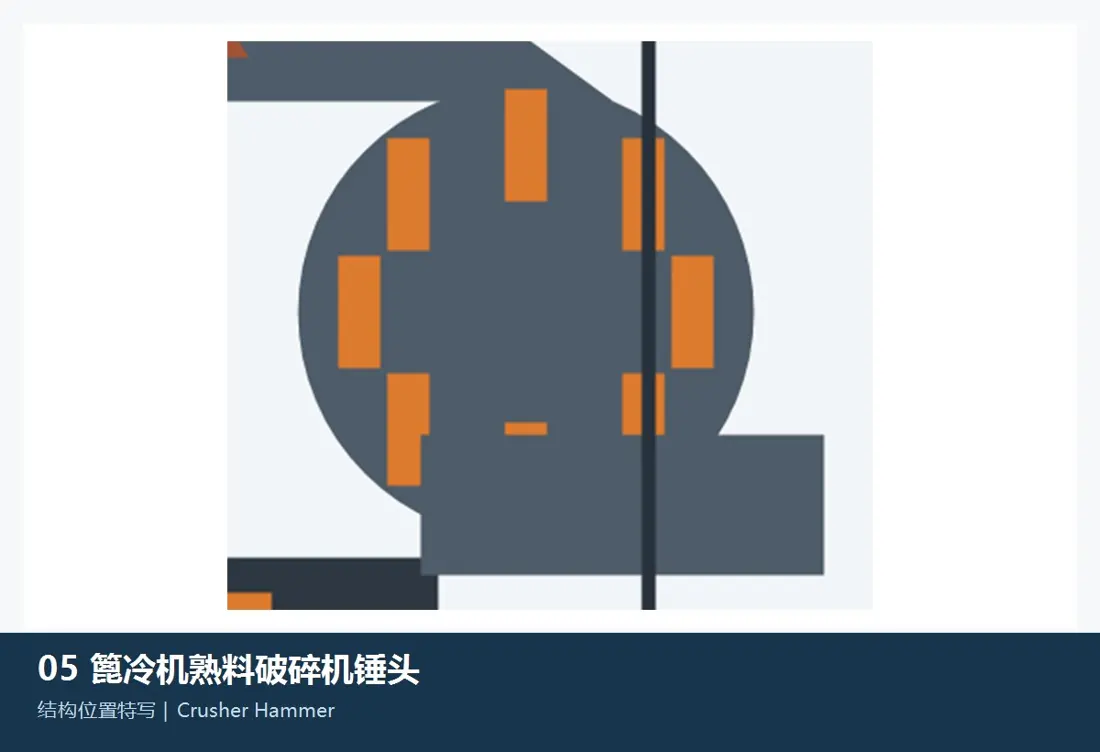

Martillo de trituradora de clínker

Opciones de material: Acero al manganeso Mn18Cr2 / fundición de alto cromo
Instalación y función: Martillo que rompe grandes trozos de clínker en el extremo de descarga del enfriador de parrilla

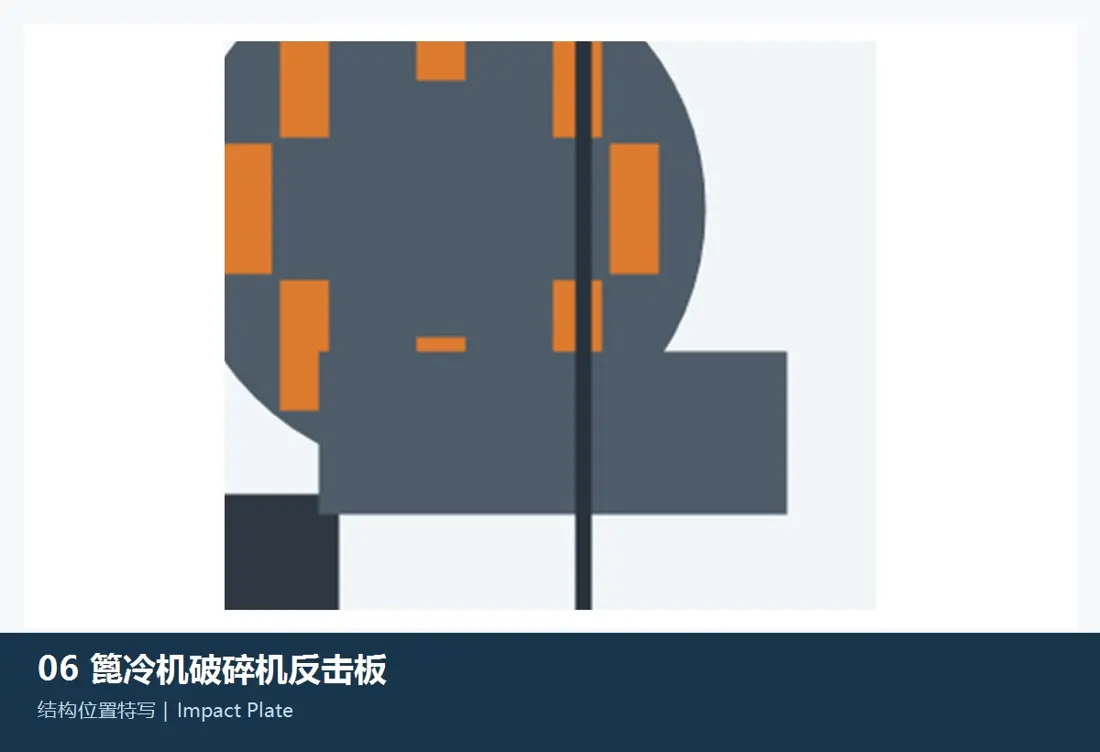

Placa de impacto de la trituradora

Placa de impacto de trituradora

Opciones de material: Acero de alto manganeso / Chapa de acero resistente al desgaste
Instalación y función: Placa de impacto para la trituradora de clínker

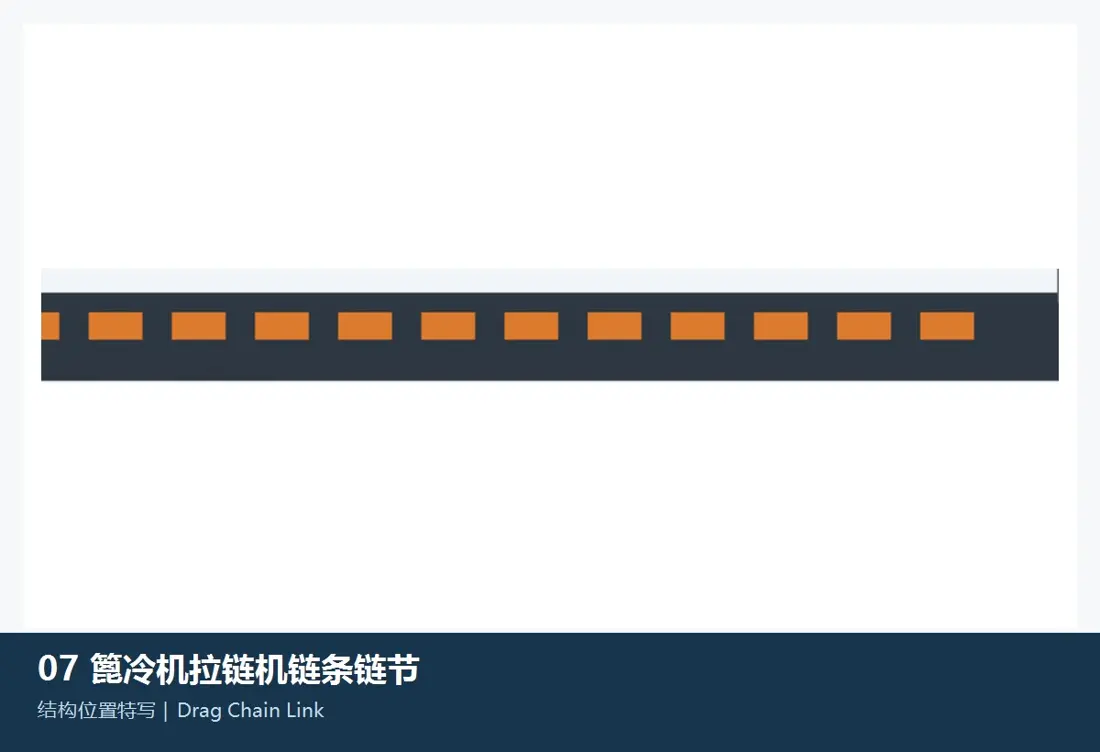

Eslabón de cadena de arrastre

Opciones de material: Acero aleado / acero inoxidable
Instalación y función: Cadena del transportador de arrastre bajo la parrilla

Paleta del transportador de cadena de arrastre

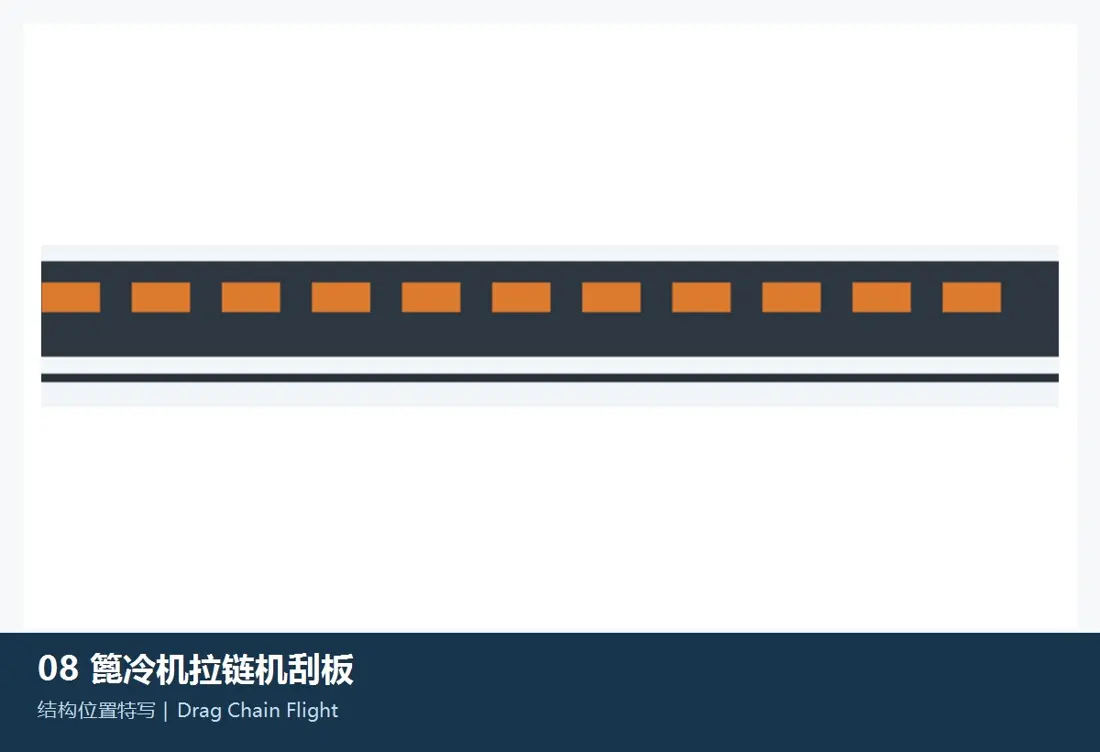

Rasqueta de cadena de arrastre

Opciones de material: Acero de alto manganeso / Hardox 400
Instalación y función: Paleta rascadora de un transportador de cadena de arrastre

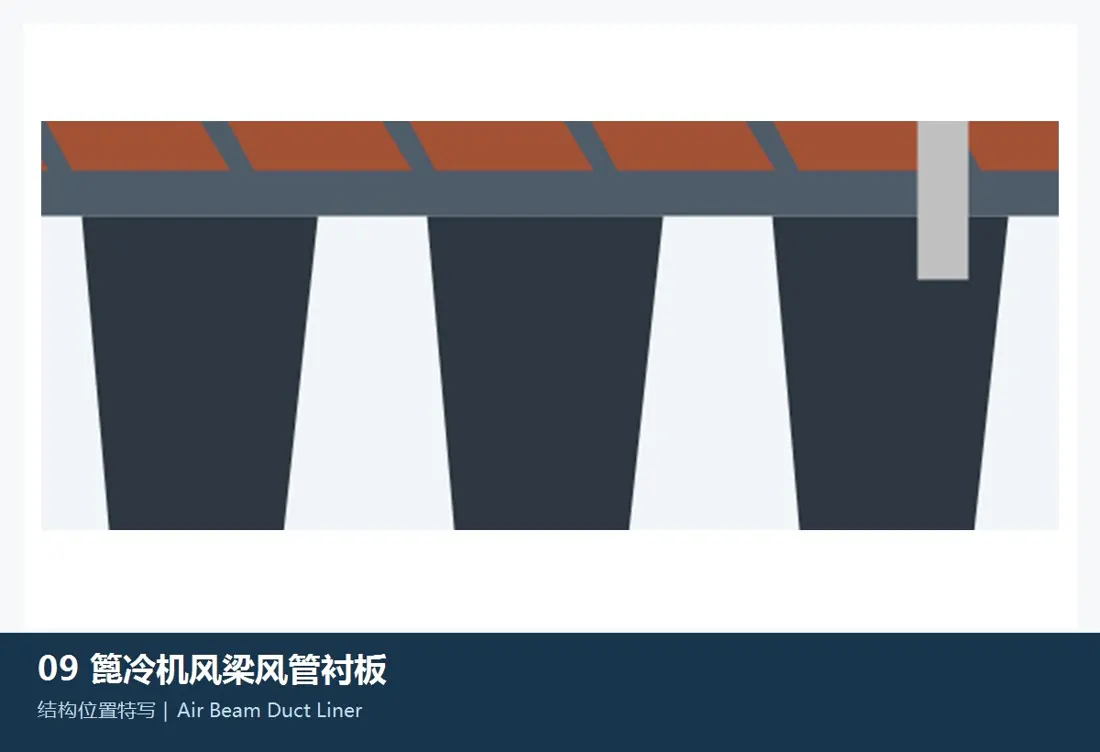

Revestimiento del conducto de la viga de aire

Opciones de material: Acero inoxidable / cerámica resistente al desgaste
Instalación y función: Protege los conductos de un enfriador de parrilla con vigas de aire

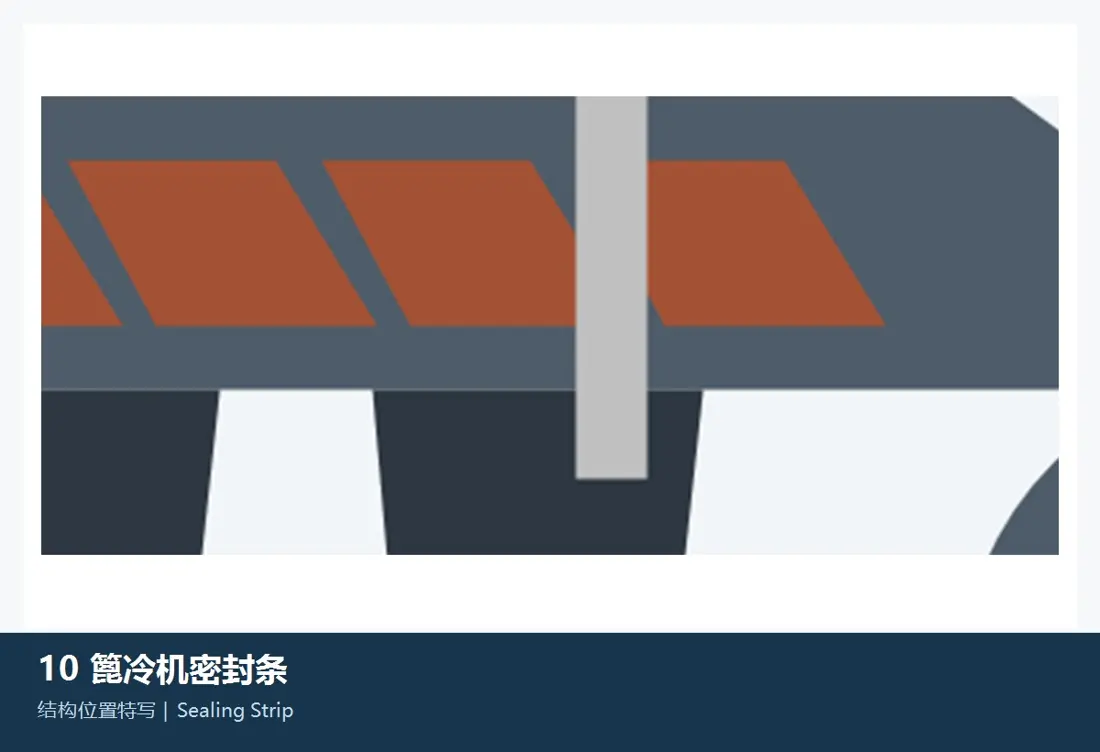

Tira de sellado

Banda de sellado

Opciones de material: Aleación resistente al calor / empaquetadura de grafito
Instalación y función: Sello entre el lecho de parrilla y la carcasa

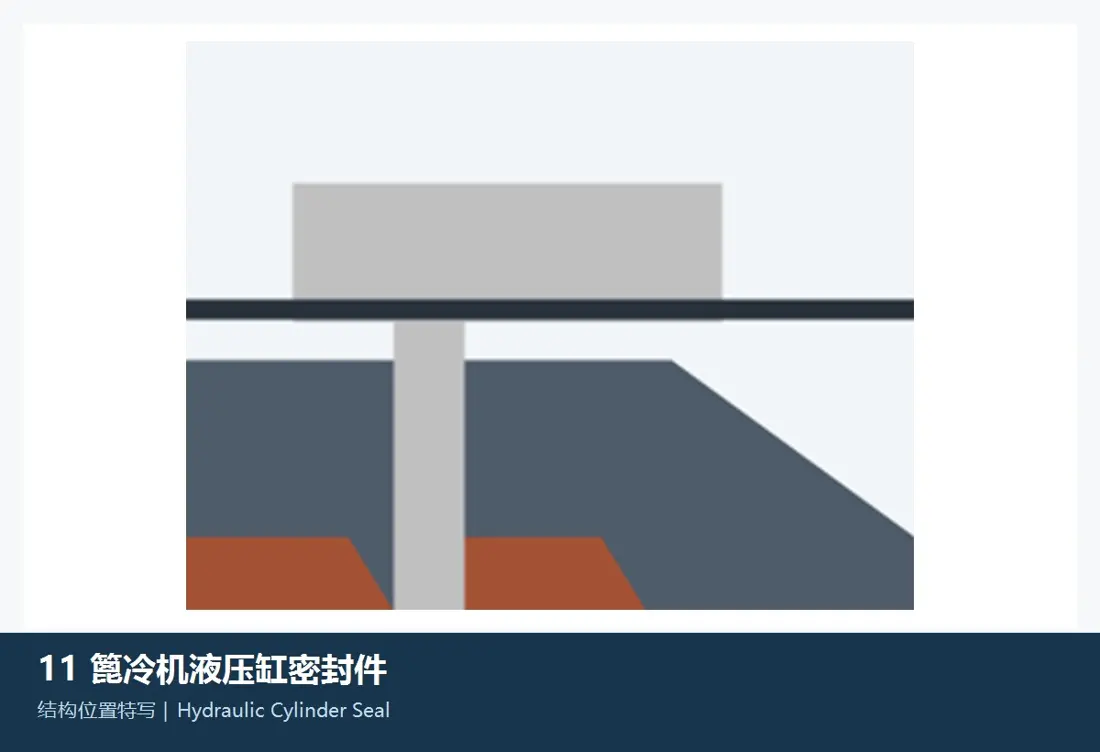

Sello del cilindro hidráulico

Sello de cilindro hidráulico

Opciones de material: Poliuretano / fluoroelastómero
Instalación y función: Sello del sistema de accionamiento hidráulico

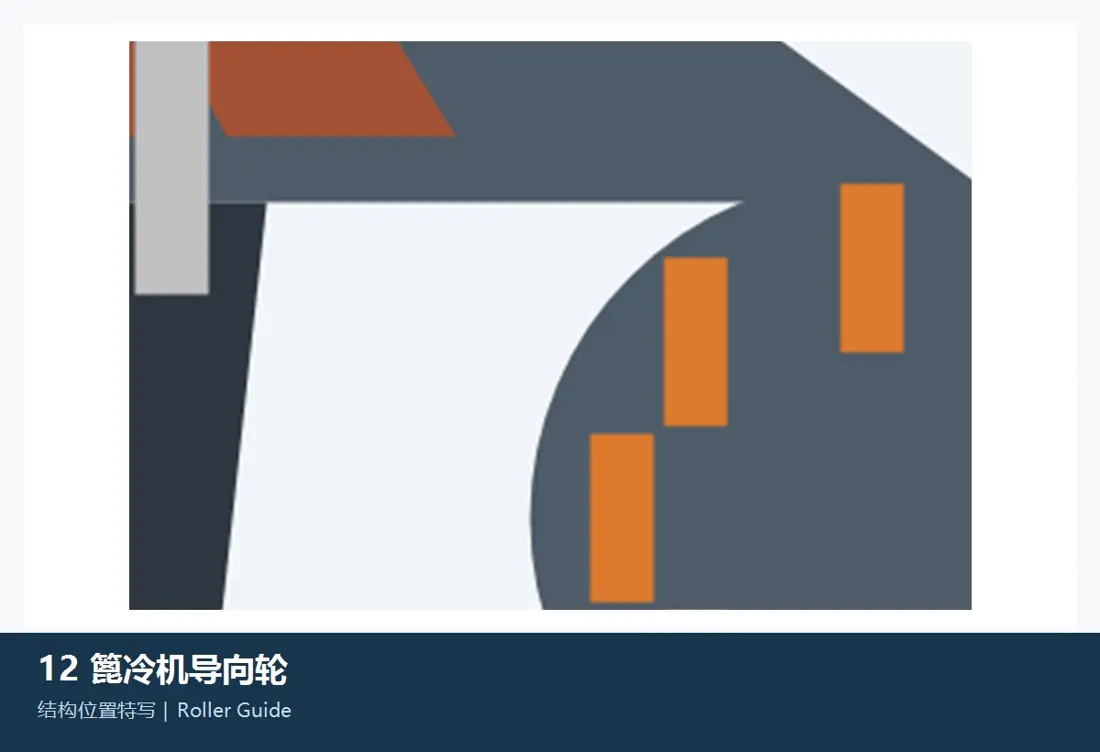

Rodillo guía

Guía de rodillos

Opciones de material: Acero aleado 42CrMo
Instalación y función: Guía el movimiento del lecho de parrilla

Los materiales para piezas con nombres similares pueden diferir según el OEM, el modelo de máquina y las condiciones de funcionamiento. Compruebe el modelo de la máquina, el dibujo y las dimensiones medidas antes de realizar el pedido o fabricar.

Información sobre materiales

ZG40Cr25Ni20: calidad candidata de acero fundido resistente al calor. Evalúe su idoneidad según la norma aplicable, el espesor de la pieza fundida, la temperatura del metal y la atmósfera. La temperatura del clínker no es la temperatura de servicio admisible de la pieza fundida.
ZG35Cr26Ni12: calidad candidata de acero fundido resistente al calor. Especifique la composición, el tratamiento térmico y el rango de temperatura de funcionamiento según el plano de la pieza y la norma del material.
Fundición de alto cromo (Cr26): material candidato resistente a la abrasión para martillos de trituradoras de clínker.
Acero al manganeso Mn18Cr2: material candidato que se endurece por deformación para piezas de trituradoras de clínker sometidas a impactos.
Hardox 400: chapa resistente al desgaste para paletas de transportadores de cadena y revestimientos en zonas de menor temperatura.

Aplicabilidad de la marca

IKN (IKN GmbH), FLSmidth (Coolax/Cross-Bar), thyssenkrupp (POLYTRACK), Claudius Peters, CITIC, Sinoma

Aplicaciones industriales

Enfriamiento de clínker de cemento. Seleccione las piezas por separado para otros materiales y diseños de enfriador.
