Vertical trough Pump · 2022—2025 · 8 modelos
Seleccione un modelo para ir a su tabla de componentes; las denominaciones anteriores figuran en «Nombres históricos».
| Modelo | Nombres históricos | Período | Componentes |
|---|---|---|---|
| Sala VT100 | VT 100 | 2022—2025 | 10 |
| Sala VT150 | VT 150 | 2022—2025 | 10 |
| Sala VT200 | VT 200 | 2022—2025 | 10 |
| Sala VT250 | VT 250 | 2022—2025 | 10 |
| Sala VT40, versión de laboratorio | Modelo de laboratorio VT40 1.5 | 2022—2025 | 10 |
| Sala VT40 | VT 40 | 2022—2025 | 10 |
| Sala VT50 | VT 50 | 2022—2025 | 10 |
| Sala VT80 | VT 80 | 2022—2025 | 10 |

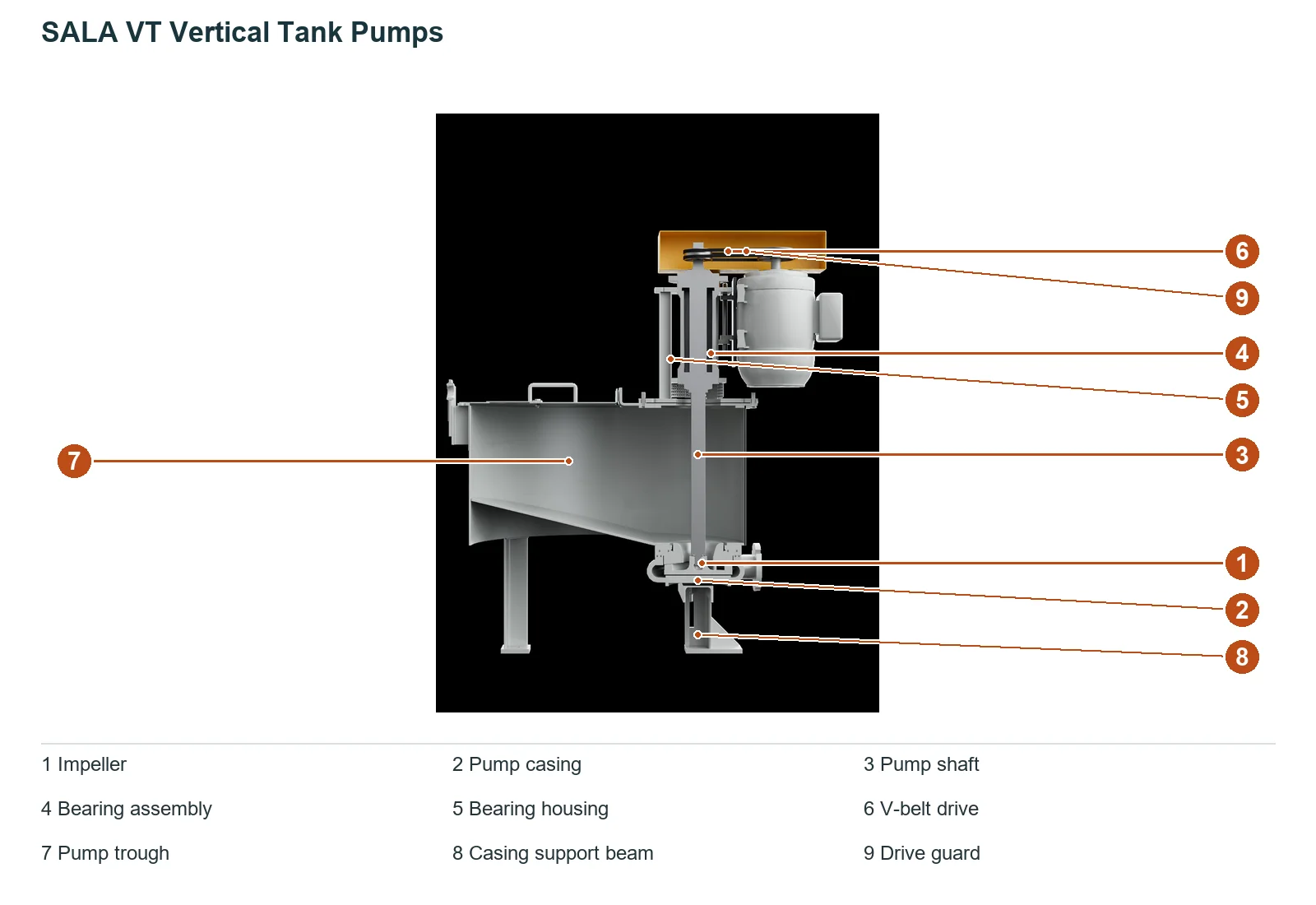

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Impeller | Dentro de la carcasa hidráulica en el extremo inferior del eje de la bomba | VT50 |
| 2 | Carcasa de bomba | Carcasa hidráulica que rodea el impulsor | VT50 |
| 3 | Eje de bomba | Entre el conjunto superior de rodamientos y el impulsor inferior | VT50 |
| 4 | Conjunto de rodamientos | Dentro del alojamiento de rodamientos por encima del nivel del líquido | VT50 |
| 5 | Alojamiento de rodamiento | Alojamiento superior de apoyo del eje de la bomba | VT50 |
| 6 | Accionamiento por correa trapezoidal | Entre el motor y el eje de la bomba en la parte superior de la bomba | VT50 |
| 7 | Tanque de la bomba | Canaleta de alimentación abierta sobre la parte húmeda de VT | VT50 |
| 8 | Viga de soporte de la carcasa | Estructura de soporte abierta bajo la carcasa de la bomba | VT50 |
| 9 | Protector del accionamiento | Resguardo exterior alrededor del accionamiento superior por correa | VT50 |
| Componente |
|---|
| Placa de ajuste del motor |
Los modelos con los mismos componentes se agrupan; pulse un grupo para abrir su tabla.
Modelos: Sala VT100, Sala VT150, Sala VT200, Sala VT250, Sala VT40 laboratory type, Sala VT40, Sala VT50, Sala VT80
| N.º | Componente |
|---|---|
| 1 | Impeller |
| 2 | Carcasa de bomba |
| 3 | Eje de bomba |
| 4 | Conjunto de rodamientos |
| 5 | Alojamiento de rodamiento |
| 6 | Componente específico |
| 7 | Tanque de la bomba |
| 8 | Componente específico |
| 9 | Protector del accionamiento |
| Placa de ajuste del motor eléctrico |
La serie VT Vertical trough Pump abarca 8 modelos: Sala VT100, Sala VT150, Sala VT200, Sala VT250, Sala VT40 laboratory type, Sala VT40, Sala VT50, Sala VT80. Las denominaciones anteriores figuran en la tabla de modelos de esta página.
El modelo VT Vertical trough Pump figura también con estas denominaciones: Sala VT100, VT 100, Sala VT150, VT 150, Sala VT200, VT 200, Sala VT250, VT 250, Sala VT40 laboratory type, VT40 1.5 lab, Sala VT40, VT 40, Sala VT50, VT 50.
El modelo VT Vertical trough Pump figura bajo la marca Sala, tipo de equipo: Vertical trough Pump, período: 2022—2025. Estado: Modelo histórico.
Constan 10 componentes, entre ellos: Impeller, Pump casing, Pump shaft, Bearing Assembly, Bearing housing, Pump trough, Electric motor adjusting plate, Drive guard y más. La lista completa con su ubicación está en la tabla de componentes de esta página.
