minador de avance (roadheader) · 2011 · 7 modelos
Seleccione un modelo para ir a su tabla de componentes; las denominaciones anteriores figuran en «Nombres históricos».
| Modelo | Nombres históricos | Período | Componentes |
|---|---|---|---|
| Kopeysk 1ГПКС minador de avance (roadheader) | Копейск Roadheader 1ГПКС; Kopeysk 1ГПКСД; Kopeysk 1ГПКС-00; Kopeysk 1ГПКС-01; Kopeysk 1ГПКС-02; Kopeysk 1ГПКС-03; Kopeysk 1ГПКС-04; Kopeysk 1ГПКС-05; Kopeysk 1ГПКС-06; Kopeysk 1ГПКС-07; Kopeysk 1ГПКС-08; Kopeysk 1ГПКС-09; ГПКС-HTZ | 2011 | 21 |
| Kopeysk КП150 minador de avance (roadheader) | КП150; КП150-01; КП150-04; КП150-05 | 2026-10-01 | 16 |
| Kopeysk КП200 minador de avance (roadheader) | КП200; КП200-01; КП200Т | 2011 | 8 |
| Kopeysk КП21 minador de avance (roadheader) | КП21-02; КП21; КП21-150; КП21-04; Kopeysk Roadheader КП21; Kopeysk Roadheader КП21-150; КП21Д; КП21-01; КП21-00; КП21-03; КП21-150К | 2008–2009 | 41 |
| Kopeysk КП220 minador de avance (roadheader) | КП220; КП220-02; minador de avance Kopeysk КП220 | 2026-10-01 | 18 |
| Kopeysk КП330 minador de avance (roadheader) | КП330 | 2026-10-01 | 1 |
| Kopeysk ПК-3 minador de avance (roadheader) | ПК-3; ПК-3М; ПК-3Р | 1958 | 17 |

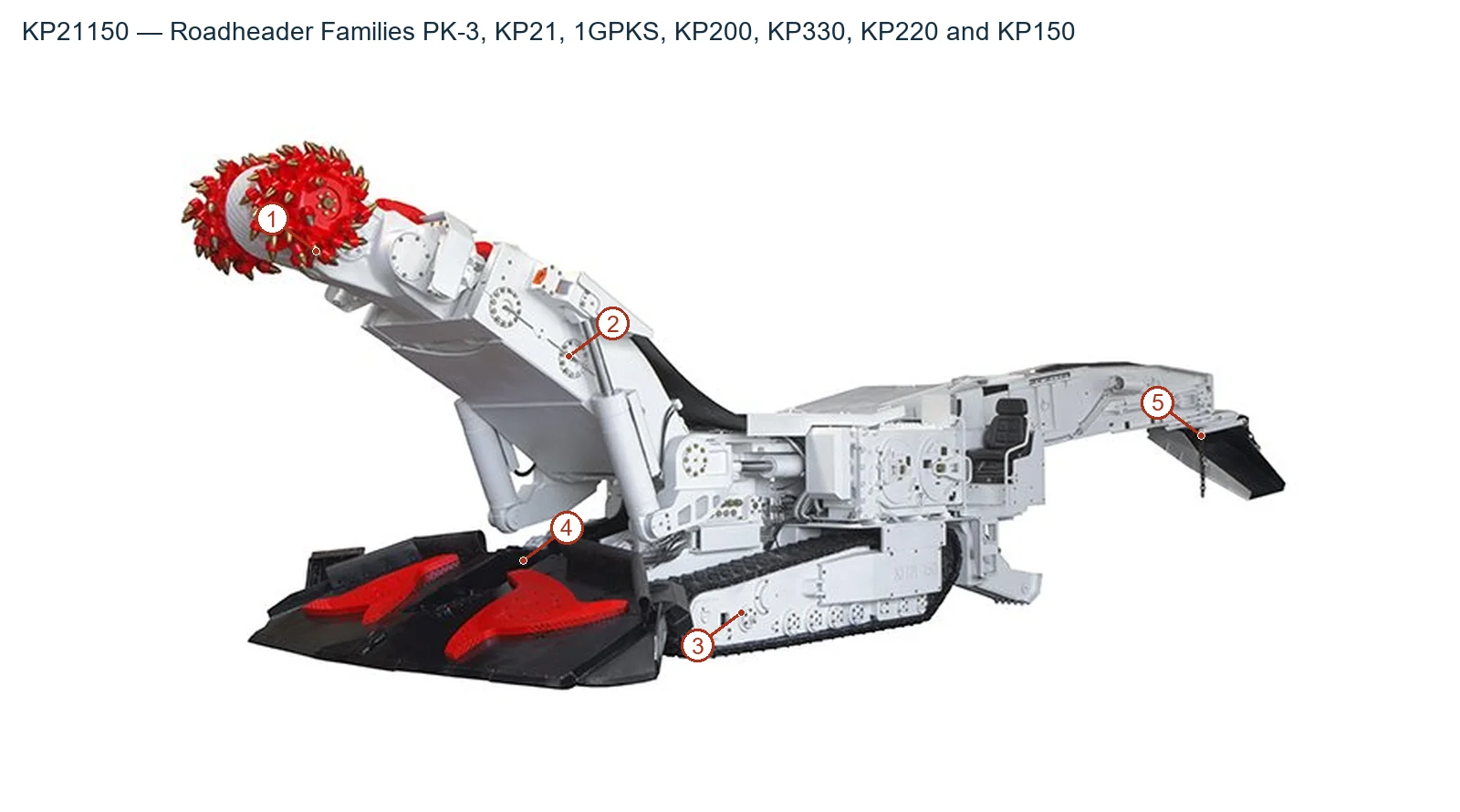

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Cabezal de corte | Extremo delantero de la pluma de corte | КП21-04 |
| 1 | Tambor de corte transversal | Extremo delantero de la pluma de corte | КП220 |
| 1 | Tren de rodaje sobre orugas | Tren de orugas en el plano de proyecto de fábrica | KP200 (vista de diseño de 2007) |
| 1 | Tambor de corte transversal | Extremo delantero de la pluma de corte | КП21-150 |
| 1 | Cabezal de corte | Extremo delantero de la pluma de corte | 1ГПКС |
| 1 | Cabezal de corte | Extremo delantero de la pluma de corte | КП150 |
| 2 | Pluma de corte | Sobre el chasis delantero | КП21-04 |
| 2 | Pluma de corte | Sobre el chasis delantero | КП220 |
| 2 | Brazos recolectores | Plataforma recolectora delantera en el plano de proyecto de fábrica | KP200 (vista de diseño de 2007) |
| 2 | Pluma telescópica de corte | Sobre la parte delantera del chasis | КП21-150 |
| 2 | Pluma de corte | Sobre el chasis delantero | 1ГПКС |
| 2 | Pluma de corte | Sobre el chasis delantero | КП150 |
| 3 | Tren de rodaje sobre orugas | Debajo del cuerpo | КП21-04 |
| 3 | Tren de rodaje sobre orugas | Debajo del cuerpo | КП220 |
| 3 | Conjunto de corte | Conjunto de corte superior izquierdo en el plano de proyecto de fábrica | KP200 (vista de diseño de 2007) |
| 3 | Tren de rodaje sobre orugas | Conjunto de orugas visible debajo del cuerpo; accionamiento interno omitido | КП21-150 |
| 3 | Tren de rodaje sobre orugas | Debajo del cuerpo | 1ГПКС |
| 3 | Tren de rodaje sobre orugas | Debajo del cuerpo | КП150 |
| 4 | Brazos recolectores | En la plataforma recolectora delantera | КП21-04 |
| 4 | Brazos recolectores | En la plataforma recolectora delantera | КП220 |
| 4 | Brazos recolectores | En la plataforma delantera de recogida | КП21-150 |
| 4 | Brazos recolectores | En la plataforma recolectora delantera | 1ГПКС |
| 5 | Transportador de rasquetas | Sección trasera visible del transportador | КП21-150 |
| Componente |
|---|
| Conjunto de corte de brazo oscilante ПК3М/Р |
| Bastidor de la máquina completa ПК3М/Р |
| Mecanismo de traslación sobre orugas ПК3М/Р |
| Conjunto de apoyo y giro ПК3М/Р |
| Cargador con transportador anular ПК3М/Р |
| Categoría del sistema hidráulico ПК3М/Р |
| Categoría del sistema eléctrico ПК3М/Р |
| Motor de corte ПК3М/Р |
| Reductor de corte ПК3М/Р |
| Brazo de corte ПК3М/Р |
| Cabezal de corte ПК3М/Р |
| Muñón de articulación ПК3М/Р |
| Gato hidráulico de oscilación vertical ПК3М/Р |
| Base de apoyo fija ПК3М/Р |
| Columna giratoria ПК3М/Р |
| Rodamiento de la columna giratoria ПК3М/Р |
| Gato hidráulico de oscilación horizontal ПК3М/Р |
| Sistema de pulverización de aire y agua |
| Control hidráulico LS |
| Mecanismo de elevación del soporte |
| Sistema de control remoto electrohidráulico por cable (solo el ejemplo КП21Д) |
| Mecanismo de traslación sobre orugas (prototipo antiguo) |
| Motor hidráulico de traslación (prototipo antiguo) |
| Válvula de control de inversión de marcha (prototipo antiguo) |
| Estabilizador trasero (prototipo antiguo) |
| Cilindro hidráulico del estabilizador (prototipo antiguo) |
| Bloqueo hidráulico del estabilizador (prototipo antiguo) |
| Válvula de control independiente del estabilizador (prototipo antiguo) |
| Cabezal de corte KP21 (versión del texto de 110kW) |
| Adaptador y portaherramientas KP21 |
| Cabezal de corte de carbón KP21 (opcional) |
| Bomba hidráulica de pistones axiales regulable KP21 |
| Motor hidráulico de traslación regulable KP21 |
| KP21 equipado con motor hidráulico de alto par |
| Reductor de carga KP21 |
| Conjunto de corte KP330 |
| Tren de rodaje sobre orugas KP330 |
Los modelos con los mismos componentes se agrupan; pulse un grupo para abrir su tabla.
| N.º | Componente | Ubicación |
|---|---|---|
| 1 | tambor de corte de eje transversal | órgano de trabajo de KP21-150 |
| 2 | brazo de corte telescópico | parte delantera de KP21-150 |
| 2 | mecanismo de recogida y carga | placa receptora delantera de KP21-150 |
| 3 | accionamiento de orugas | tren de rodaje de KP21-150 |
| 5 | transportador de rasquetas | sección central y cola giratoria de KP21-150 |
| sistema de aspersión de agua y aire | zona de corte de KP21-150 | |
| LS control hidráulico | sistema hidráulico de KP21-150 | |
| mecanismo de elevación del sostenimiento | zona de plataforma de montaje de KP21-150 | |
| sistema de control electrohidráulico a distancia por cable (solo КП21Д) | КП21Д adquirido por una mina de Belon en 2007; alcance descrito de 20 m | |
| mecanismo de desplazamiento sobre orugas (máquina original) | KP21/KP21-01 de funcionamiento cíclico; parada durante el corte | |
| motor hidráulico de desplazamiento (máquina original) | marcha adelante y atrás; dos circuitos hidráulicos | |
| válvula de inversión del desplazamiento (máquina original) | control independiente del motor de desplazamiento; sin la nueva válvula de coordinación | |
| apoyo trasero (máquina original) | parte trasera de la máquina; apoyo en el piso de la galería | |
| cilindro hidráulico del apoyo trasero (máquina original) | unión mecánica con el apoyo trasero | |
| bloqueo hidráulico del apoyo (máquina original) | cilindro hidráulico del apoyo | |
| válvula de control independiente del apoyo (máquina original) | control del apoyo separado del desplazamiento; sin la nueva actuación simultánea | |
| KP21 cabezal de corte (versión de 110 kW) | extremo del brazo de corte; no los dos tambores transversales de la versión 150 | |
| KP21 portapicas y retenedores de herramientas | fijación de picas del cabezal; retención de cambio rápido | |
| KP21 cabezal de corte para carbón (opcional) | pedido adicional; sin aplicación universal a carbón y roca | |
| KP21 bomba hidráulica de pistones axiales regulable | alimentación de aceite a actuadores hidráulicos | |
| KP21 motor hidráulico de desplazamiento regulable | accionamiento de desplazamiento; sustitución de la versión no regulable | |
| KP21 motor hidráulico de carga de alto par | accionamientos de carga izquierdo y derecho cinemáticamente independientes | |
| KP21 reductor de carga | mecanismo de carga; reductor simplificado | |
| KP21 rueda estrellada / brazo recogedor de cambio rápido (dos opciones) | elementos de carga de la mesa receptora; alternativas sin montaje simultáneo | |
| KP21 sello de carga | mecanismo de alimentación y carga; tipo y material sin especificar | |
| KP21 transportador de doble accionamiento (opcional) | pedido adicional; fuera de la configuración básica | |
| KP21 transportador de transferencia tipo puente (configuraciones 01/03) | equipo complementario para configuraciones 01/03 | |
| КП21-150К cabezal de corte de eje longitudinal | equipo exhibido en 2015; no dos tambores transversales | |
| КП21-150К motor eléctrico del órgano de corte | equipo exhibido en 2015, 150 kW; no potencia total ni motor de la versión antigua de 110 kW | |
| tambor de corte (equipo exhibido КП21-150) | extremo de corte del minador de avance | |
| cabezal de corte de roca (equipo exhibido КП21) | extremo de corte del minador de avance | |
| ILMA unidad eléctrica antideflagrante KSU (compatibilidad declarada) | control de KP21/1GPKS según el proveedor; montaje original de todos los años sin confirmar | |
| ILMA consola de control local | visualización de eventos y parámetros del sistema | |
| ILMA llave inalámbrica de lectura y autorización | lectura y autorización; componentes internos sin especificar | |
| ILMA monitor de protección del accionamiento | supervisión de corriente y aislamiento | |
| ILMA sensores de caudal y presión de aspersión | medición para enclavamiento del circuito de agua | |
| ILMA dispositivo de medición de nivel y temperatura de aceite | medición de protección en el depósito de aceite; modelos de sensores sin especificar | |
| ILMA alarma acústica | aviso preventivo | |
| ILMA mando inalámbrico a distancia | sistema de control a distancia del proveedor | |
| ILMA bloque de válvulas electrohidráulicas seccional | integración de válvulas piloto y de potencia en la solución del proveedor | |
| ILMA sensor inalámbrico de supervisión del reductor (opcional) | supervisión de presión y temperatura; opcional |
| Componente | Ubicación |
|---|---|
| mando inalámbrico portátil (solo 1ГПКСД) | en la mano del operador |
| transceptor de radio fijo (solo 1ГПКСД) | unidad de control a bordo; ubicación exacta sin especificar |
| antena helicoidal del transceptor y cubierta protectora (solo 1ГПКСД) | transceptor fijo; antena corta dentro de una cubierta resistente |
| antena integrada del mando portátil (solo 1ГПКСД) | interior del mando portátil |
| bloqueo por fallo y protección frente a órdenes de dos mandos (solo 1ГПКСД) | lógica de control; función, no pieza mecánica independiente |
| 1GPKS accionamiento hidráulico independiente de orugas | accionamiento independiente de cada lado; modelo de motor sin especificar |
| 1GPKS transportador elevable y giratorio | alimentación en la conexión con el transporte minero |
| 1GPKS estación de control unificada | versión de 660/1140 V |
| 1GPKS transportador de banda de transferencia sobre ruedas (configuraciones 01/06) | configuraciones 01/06 |
| 1GPKS transportador de banda de transferencia tipo puente (configuraciones 04/09) | configuraciones 04/09 |
| 1GPKS dispositivo de retención en pendiente (02/03/07/08) | retención en pendiente; composición del mecanismo sin especificar |
| ILMA unidad eléctrica antideflagrante KSU (compatibilidad declarada) | control de KP21/1GPKS según el proveedor; montaje original de todos los años sin confirmar |
| ILMA consola de control local | visualización de eventos y parámetros del sistema |
| ILMA llave inalámbrica de lectura y autorización | lectura y autorización; componentes internos sin especificar |
| ILMA monitor de protección del accionamiento | supervisión de corriente y aislamiento |
| ILMA sensores de caudal y presión de aspersión | medición para enclavamiento del circuito de agua |
| ILMA dispositivo de medición de nivel y temperatura de aceite | medición de protección en el depósito de aceite; modelos de sensores sin especificar |
| ILMA alarma acústica | aviso preventivo |
| ILMA mando inalámbrico a distancia | sistema de control a distancia del proveedor |
| ILMA bloque de válvulas electrohidráulicas seccional | integración de válvulas piloto y de potencia en la solución del proveedor |
| ILMA sensor inalámbrico de supervisión del reductor (opcional) | supervisión de presión y temperatura; opcional |
| Componente | Ubicación |
|---|---|
| ILMA sistema de control electrohidráulico M2D (configuración de 2014) | primer equipamiento de KP150/KP220; montaje y puesta en marcha en 2014-04 |
| M2D dispositivo de control de aspersión externa (configuración de 2014) | AUSVO en el sistema; aspersión y refrigeración de carcasas de motores |
| M2D sensor de presión de protección (configuración de 2014) | enclavamiento de protección hidráulica y refrigeración; ubicación exacta sin especificar |
| M2D sensor de temperatura de protección (configuración de 2014) | enclavamiento de protección hidráulica y refrigeración; ubicación exacta sin especificar |
| M2D sensor de caudal de protección (configuración de 2014) | enclavamiento de protección hidráulica y refrigeración; ubicación exacta sin especificar |
| M2D módulo de supervisión del accionamiento eléctrico (configuración de 2014) | MP1 en la estación de control; protección, consumo energético y eventos |
| M2D sensor de corriente (configuración de 2014) | equipamiento de MP1; valor de precisión sin especificar |
| M2D contactor de vacío (configuración de 2014) | conmutación de potencia en la estación de control junto a la supervisión |
| M2D transformador de alimentación (configuración de 2014) | alimentación del sistema; proveedor y clase de devanados sin especificar |
| M2D accesorios de contactos de relé (configuración de 2014) | circuitos de contactos de relé de la estación de control |
| M2D carcasa antideflagrante de estación de control (configuración de 2014) | alojamiento de equipos de conmutación y alimentación; sin confirmar certificación vigente |
| ILMA cassette de montaje del controlador PU2 (M2D antiguo) | montaje de PU2; la sección original también usa la designación M2RD |
| ILMA mando a distancia RPDU (M2D antiguo) | KADRUK en línea de visión; conexión por cable posible |
| RPDU batería recargable integrada (M2D antiguo) | alimentación del mando a distancia; tipo electroquímico sin especificar |
| RPDU cable de conexión a PU2 (M2D antiguo) | conexión de RPDU y PU2 para carga subterránea y control por cable |
| M2D sensores de supervisión de parámetros (opciones por cable/inalámbricas) | presión, posición, temperatura, nivel de aceite y gas; opciones, no conjunto estándar completo |
| ILMA distribuidor electrohidráulico EGR (M2D antiguo, KP220) | equipamiento de KP220: 14 distribuidores; sin extender la cantidad a otros años ni a KP150 |
| tambor de corte (equipo exhibido КП220) | extremo de corte del minador de avance |
| Componente | Ubicación |
|---|---|
| ПК3М/Р conjunto de corte con brazo | órgano de trabajo original con brazo |
| ПК3М/Р bastidor de la máquina | soporte de la base fija y los cilindros de giro horizontal |
| ПК3М/Р mecanismo de desplazamiento sobre orugas | máquina original; tipo de accionamiento y número de eslabones sin especificar |
| ПК3М/Р conjunto de apoyo y giro | unidad de apoyo y giro de la máquina original |
| ПК3М/Р cargador de transportador anular | cargador anular original; no el nuevo sistema de brazos recogedores y transportador central de rasquetas |
| ПК3М/Р sistema hidráulico | máquina original; lista completa de bombas y válvulas sin especificar |
| ПК3М/Р sistema eléctrico | máquina original; componentes del gabinete sin especificar |
| ПК3М/Р motor eléctrico de corte | conjunto de corte original; potencia y fabricante sin especificar |
| ПК3М/Р reductor de corte | conjunto de corte original; relación de transmisión sin especificar |
| ПК3М/Р brazo de corte | conjunto de corte original; sin extensión telescópica respecto al apoyo |
| ПК3М/Р cabezal de picas | conjunto de corte original; diámetro y número de picas sin especificar |
| ПК3М/Р muñón articulado | articulación del conjunto de corte con el conjunto de apoyo y giro; dimensiones sin especificar |
| ПК3М/Р gato hidráulico de oscilación vertical | dos gatos conectados al conjunto de apoyo y giro; limitación del movimiento vertical |
| ПК3М/Р base de apoyo fija | fijación rígida al bastidor; conjunto de giro original |
| ПК3М/Р columna giratoria | conjunto de giro original |
| ПК3М/Р rodamiento de la columna giratoria | columna giratoria; elementos rodantes y dimensiones sin especificar |
| ПК3М/Р gato hidráulico de oscilación horizontal | dos gatos sobre el bastidor; giro de columna y conjunto de corte |
| Componente | Ubicación |
|---|---|
| ILMA sistema de control electrohidráulico M2D (configuración de 2014) | primer equipamiento de KP150/KP220; montaje y puesta en marcha en 2014-04 |
| M2D dispositivo de control de aspersión externa (configuración de 2014) | AUSVO en el sistema; aspersión y refrigeración de carcasas de motores |
| M2D sensor de presión de protección (configuración de 2014) | enclavamiento de protección hidráulica y refrigeración; ubicación exacta sin especificar |
| M2D sensor de temperatura de protección (configuración de 2014) | enclavamiento de protección hidráulica y refrigeración; ubicación exacta sin especificar |
| M2D sensor de caudal de protección (configuración de 2014) | enclavamiento de protección hidráulica y refrigeración; ubicación exacta sin especificar |
| M2D módulo de supervisión del accionamiento eléctrico (configuración de 2014) | MP1 en la estación de control; protección, consumo energético y eventos |
| M2D sensor de corriente (configuración de 2014) | equipamiento de MP1; valor de precisión sin especificar |
| M2D contactor de vacío (configuración de 2014) | conmutación de potencia en la estación de control junto a la supervisión |
| M2D transformador de alimentación (configuración de 2014) | alimentación del sistema; proveedor y clase de devanados sin especificar |
| M2D accesorios de contactos de relé (configuración de 2014) | circuitos de contactos de relé de la estación de control |
| M2D carcasa antideflagrante de estación de control (configuración de 2014) | alojamiento de equipos de conmutación y alimentación; sin confirmar certificación vigente |
| ILMA cassette de montaje del controlador PU2 (M2D antiguo) | montaje de PU2; la sección original también usa la designación M2RD |
| ILMA mando a distancia RPDU (M2D antiguo) | KADRUK en línea de visión; conexión por cable posible |
| RPDU batería recargable integrada (M2D antiguo) | alimentación del mando a distancia; tipo electroquímico sin especificar |
| RPDU cable de conexión a PU2 (M2D antiguo) | conexión de RPDU y PU2 para carga subterránea y control por cable |
| M2D sensores de supervisión de parámetros (opciones por cable/inalámbricas) | presión, posición, temperatura, nivel de aceite y gas; opciones, no conjunto estándar completo |
| Componente | Ubicación |
|---|---|
| sistema de control electrohidráulico a distancia por cable (suministro de ILMA, 2007) | control de КП200 en construcción de metro |
| KP200 brazo de corte telescópico | extensión mínima de 600 mm; sin extrapolar a la versión T |
| KP200 cabezal de corte de eje longitudinal | órgano de corte; no los dos tambores transversales de KP21-150 |
| KP200 motor eléctrico de corte | unidad de corte; potencia de 200 kW |
| KP200 alimentador de carga de ruedas estrelladas | mesa receptora de 4200 mm de ancho |
| KP200 accionamiento hidráulico de desplazamiento | tren de rodaje; tipo de motor hidráulico sin especificar |
| KP200 cadena de oruga y zapatas de oruga | ancho de zapata de 680 mm |
| KP200 sistema de supresión de polvo por agua | zona de corte y punto de transferencia; composición de boquillas sin especificar |
| Componente | Ubicación | N.º de pieza / plano |
|---|---|---|
| ILMA sistema de control KSU KP330 (aplicación de 2024) | sistema de control completo; lista de módulos internos incompleta | ИМКВК.00.00.000-11 |
La serie Roadheader abarca 7 modelos: Kopeysk 1ГПКС minador de avance, Kopeysk КП150 minador de avance, Kopeysk КП200 minador de avance, Kopeysk КП21 minador de avance, Kopeysk КП220 minador de avance, Kopeysk КП330 minador de avance, Kopeysk ПК-3 minador de avance. Las denominaciones anteriores figuran en la tabla de modelos de esta página.
El modelo Roadheader figura también con estas denominaciones: Kopeysk 1GPKS roadheader, Копейск Roadheader 1ГПКС, Kopeysk 1ГПКСД, Kopeysk 1ГПКС-00, Kopeysk 1ГПКС-01, Kopeysk 1ГПКС-02, Kopeysk 1ГПКС-03, Kopeysk 1ГПКС-04, Kopeysk 1ГПКС-05, Kopeysk 1ГПКС-06, Kopeysk 1ГПКС-07, Kopeysk 1ГПКС-08, Kopeysk 1ГПКС-09, ГПКС-HTZ.
El modelo Roadheader figura bajo la marca Kopeysk, tipo de equipo: minador de avance (roadheader), período: 2011. Estado: En el catálogo actual del fabricante.
Constan 96 componentes, entre ellos: mando inalámbrico portátil (solo 1ГПКСД), transceptor de radio fijo (solo 1ГПКСД), antena helicoidal del transceptor y cubierta protectora (solo 1ГПКСД), antena integrada del mando portátil (solo 1ГПКСД), bloqueo por fallo y protección frente a órdenes de dos mandos (solo 1ГПКСД), 1GPKS accionamiento hidráulico independiente de orugas, 1GPKS transportador elevable y giratorio, 1GPKS estación de control unificada y más. La lista completa con su ubicación está en la tabla de componentes de esta página.
ILMA sistema de control KSU KP330 (aplicación de 2024): ИМКВК.00.00.000-11.
Componentes específicos con página propia: ILMA unidad eléctrica antideflagrante KSU (compatibilidad declarada), ILMA consola de control local, ILMA llave inalámbrica de lectura y autorización, ILMA monitor de protección del accionamiento, ILMA sensores de caudal y presión de aspersión, ILMA dispositivo de medición de nivel y temperatura de aceite, ILMA alarma acústica, ILMA mando inalámbrico a distancia y más (13 en total).
Envíenos un plano o una muestra e indíquenos el modelo del equipo y el nombre de la pieza.
Indique el modelo del equipo y el plano para la revisión de ingeniería y el presupuesto. Si preocupan la vida útil o el desgaste, describa también las condiciones de operación.
O contáctenos directamente: +86 156 3797 3199
zzx@anranst.com
ANRANST ofrece a clientes de todo el mundo evaluación de ingeniería, producción en fundiciones certificadas según los requisitos técnicos del cliente, control de calidad y entrega de la pieza terminada para piezas de desgaste a medida y repuestos industriales, con capacidad para atender otras piezas industriales a medida.
Revisamos las superficies de acoplamiento y las dimensiones de interfaz, y evaluamos la viabilidad de material, tratamiento térmico y fabricación.
Material grades and heat-treatment processes are specified order by order, stated in the technical agreement and tracked through production.
Confirmación del plano, control de material y de proceso, seguimiento de producción, inspección y coordinación de la aceptación.
Coordinamos la fabricación, la confirmación de calidad, el embalaje y la entrega de piezas completas en un proceso de suministro cerrado y viable.
Facilítenos el modelo existente, los planos, los materiales o las condiciones de operación para identificar la revisión técnica y la vía de suministro adecuadas.
Enviar una consulta
