Secador rotatorio · 1939 · 1 modelo
Seleccione un modelo para ir a su tabla de componentes; las denominaciones anteriores figuran en «Nombres históricos».
| Modelo | Nombres históricos | Período | Componentes |
|---|---|---|---|
| Secador rotatorio Hardinge Ruggles-Coles | Secador rotatorio Hardinge Ruggles-Coles; Hardinge Ruggles-Coles XH-12; Hardinge / Koppers Class XH-24; Ruggles-Cole Class A-12 | 1939 | 11 |

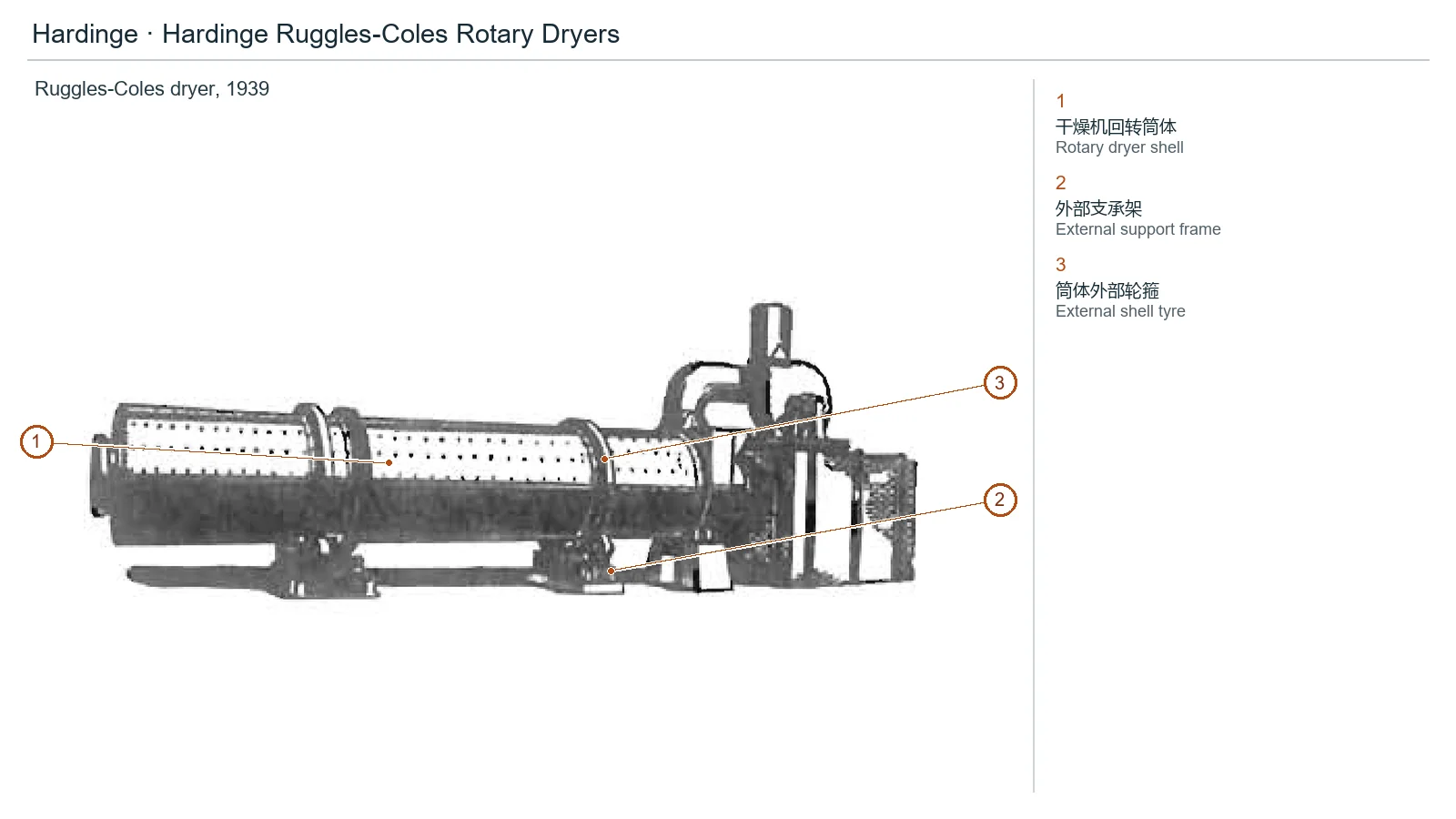

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Carcasa del secador rotatorio | Carcasa visible del secador rotatorio Ruggles-Coles, 1939 | Diseño Ruggles-Coles del anuncio de 1939 |
| 2 | Bastidor de soporte exterior | Bastidor de soporte exterior visible del secador Ruggles-Coles, 1939 | Diseño Ruggles-Coles del anuncio de 1939 |
| 3 | Aro de rodadura exterior de la carcasa | Aro de rodadura exterior visible de la carcasa del secador Ruggles-Coles, 1939 | Diseño Ruggles-Coles del anuncio de 1939 |
Los modelos con los mismos componentes se agrupan; pulse un grupo para abrir su tabla.
| Componente | Ubicación |
|---|---|
| Tambor giratorio/estructura (White Pine XH-24) | Estructura de 10ft de diámetro × 70ft de longitud, de acero inoxidable 316 |
| Accionamiento (White Pine XH-24) | Accionamiento del secador, 125hp |
| Equipo de combustión directa (White Pine; Hauck) | Fuente de calor externa del secador, equipo Hauck |
| Soplador de combustión (White Pine) | Sistema externo de combustión, 40hp |
| Alimentador de tornillo (White Pine) | Alimentación externa del secador, 15hp; designación 24 sin unidad |
| Transportador de banda de descarga (White Pine) | Evacuación externa del material; ancho 24in, velocidad 175fpm |
| Colector de polvo húmedo de dos etapas (White Pine; Krebs Elbair) | Depuración externa de gases del secador, equipo Krebs Elbair |
| Extractor de gases/bomba del depurador (White Pine) | Sistema externo de captación de polvo; 50hp/20hp |
| A-12: transportador de placas externo de alimentación | Entre la tolva intermedia y el secador A-12 |
| A-12: alimentador oscilante externo de descarga | Entre la salida del secador y el elevador |
| A-12: elevador externo de cangilones de cadena Link Belt | Después del alimentador de descarga; elevador con carcasa |
El modelo Secador rotatorio Hardinge Ruggles-Coles figura también con estas denominaciones: Hardinge Ruggles-Coles Rotary Dryer, Hardinge Ruggles-Coles XH-12, Hardinge / Koppers Class XH-24, Ruggles-Cole Class A-12.
El modelo Secador rotatorio Hardinge Ruggles-Coles figura bajo la marca Hardinge, tipo de equipo: Secador rotatorio, período: 1939. Estado: Modelo histórico.
Constan 11 componentes, entre ellos: Tambor giratorio/estructura (White Pine XH-24), Accionamiento (White Pine XH-24), Equipo de combustión directa (White Pine; Hauck), Soplador de combustión (White Pine), Alimentador de tornillo (White Pine), Transportador de banda de descarga (White Pine), Colector de polvo húmedo de dos etapas (White Pine; Krebs Elbair), Extractor de gases/bomba del depurador (White Pine) y más. La lista completa con su ubicación está en la tabla de componentes de esta página.
