Equipo de cribado móvil · 2007 · 4 modelos
Seleccione un modelo para ir a su tabla de componentes; las denominaciones anteriores figuran en «Nombres históricos».
| Modelo | Nombres históricos | Período | Componentes |
|---|---|---|---|
| Fintec 540 equipo de cribado móvil | Fintec 540; Fintec540 | 12 | |
| Fintec 542 equipo de cribado móvil | Planta móvil de cribado Fintec 542; Fintec 542 | 2007 | 14 |
| Fintec 570 equipo de cribado móvil | Planta móvil de cribado Fintec 570; Fintec 570 | 2007 | 20 |
| Fintec 640 equipo de cribado móvil | Planta móvil de cribado Fintec 640; Fintec 640 | 2007 | 4 |

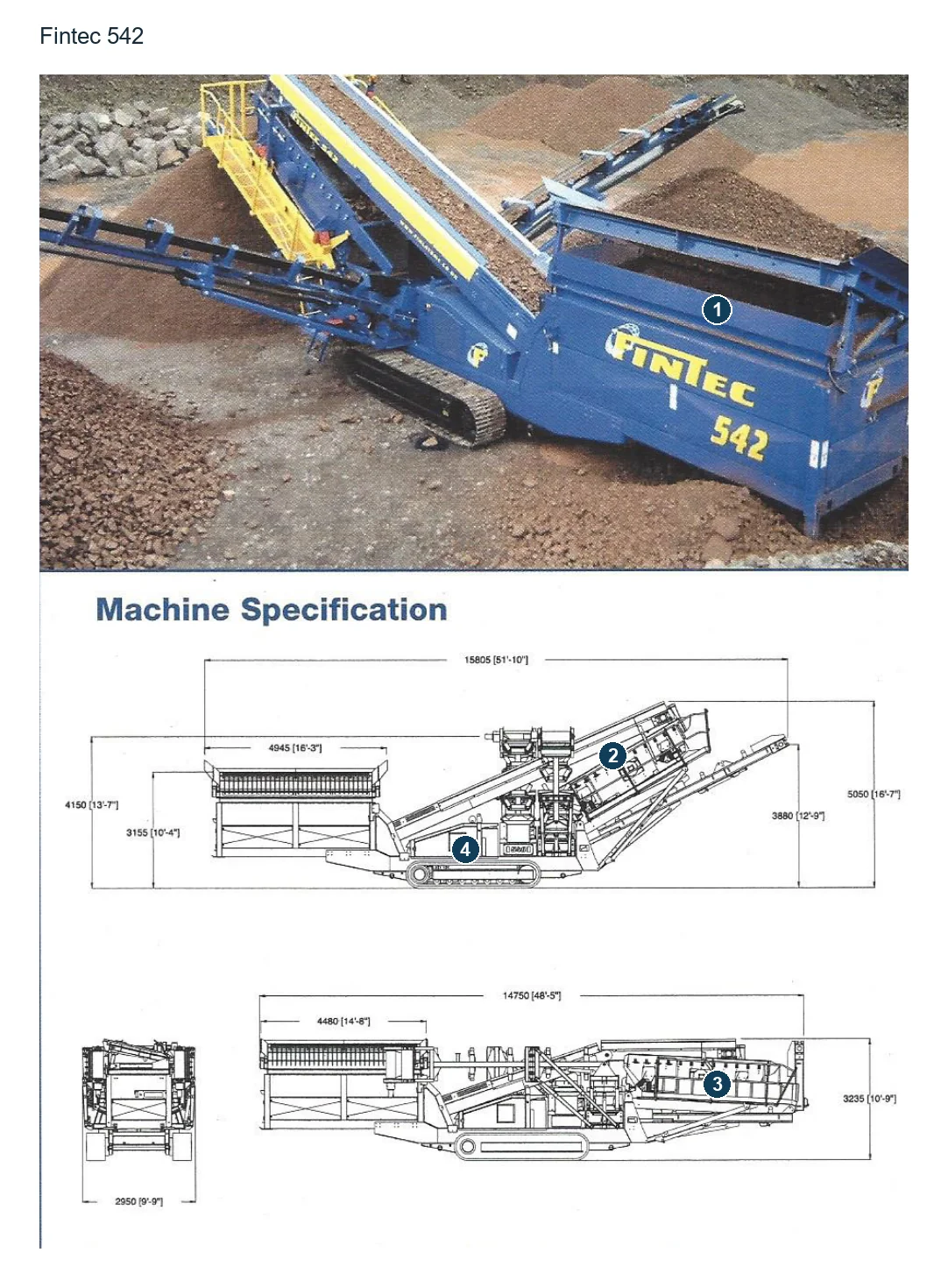

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Tolva de alimentación | Tolva en el extremo de alimentación de la 542 | 542 |
| 2 | Conjunto de criba de dos pisos | Caja inclinada de criba en la vista lateral | 542 |
| 3 | Banda transportadora | Bandas de los transportadores de descarga de la 542 | 542 |
| 4 | Zapatas de oruga | Orugas bajo la vista lateral | 542 |
| Componente |
|---|
| Motor (publicidad del fabricante de 2007) |
| Preseparador (publicidad del fabricante de 2007) |
| Alimentador de banda (lote de subasta) |
| Criba elevable hidráulicamente (lote de subasta) |
| Banda del transportador de alimentación (lote de subasta) |
| Banda del transportador de descarga izquierdo (lote de subasta) |
| Banda del transportador de descarga derecho (lote de subasta) |
| Banda del transportador de descarga del extremo (lote de subasta) |
| Dispositivo de control remoto por cable (lote de subasta) |
| Motor diésel (lote de subasta) |
| Sistema hidráulico de nivelación (lote de subasta) |
| Zapata de oruga de tres garras (lote de subasta) |
| Screen |
| Revestimiento desgastado de la tolva |
| Rodillo de cola |
| Rodillo motriz |
| Goma de contención lateral de la banda transportadora |
| Limpiador interior en V |
| Limpiador de banda |
| Rodillo batidor |
| Piso de la criba |
| Mecanismo de tensado por cuña de la caja de la criba |
| Superficie de cribado sustituible |
| Barras de rejilla |
| Revestimiento lateral de la tolva |
| Criba de 3/8 inch de Don Rouyn de 2008 |
| Tramo externo de transporte de material grueso de la criba Don Rouyn |
| Rodamiento de la caja de la criba |
| Caja de criba de dos pisos 540 |
| Rejilla de preselección inclinable por control remoto 540 |
| Motor diésel Deutz refrigerado por agua 540 |
| Tolva 540 |
| Alimentador de banda inclinado 540 |
| Banda transportadora principal 540 |
| Banda transportadora lateral 540 |
| Banda transportadora de cola 540 |
Los modelos con los mismos componentes se agrupan; pulse un grupo para abrir su tabla.
| N.º | Componente | Ubicación | N.º de pieza / plano |
|---|---|---|---|
| 1 | Tolva de alimentación (anuncio del fabricante, 2007) | Extremo de alimentación; 8m³ | |
| 3 | Banda transportadora | Transportadores de alimentación, principal, de finos y lateral | |
| 4 | Zapata de oruga | Tren de rodaje | |
| Malla de criba | Superficie de trabajo de la criba de dos pisos | ||
| Revestimiento antidesgaste de la tolva | Zona de alimentación de derivación | ||
| Tambor de cola | Extremo de cola de cada transportador | ||
| Tambor motriz | Extremo de accionamiento de cada transportador | ||
| Faldones laterales de goma de la banda | Bordes laterales de cada transportador | 570-25-13-001 / 570-25-40-001 | |
| Limpiador interno de banda en V | Zona de protección del tambor de cola | ||
| Limpiador de banda | Transportadores de alimentación, principal y de finos | 20-55-0150 / 20-55-0930 / 20-55-1000 / 570-25-05-001 | |
| Rodillo batidor | Transportador lateral | ||
| Piso de criba | Pisos superior e inferior de la caja de criba | ||
| Mecanismo de tensado por cuñas de la criba | Zona de alto impacto del piso superior | 540-10-57 / 570-10-08 | |
| Superficie de cribado intercambiable | Piso de criba; configuración opcional | ||
| Barras de parrilla | Parrilla basculante hidráulicamente | ||
| Revestimiento de la tolva lateral | Entrada del transportador lateral de fracciones medianas y gruesas; opcional | ||
| Motor (anuncio del fabricante, 2007) | Unidad de potencia; CAT | ||
| Separador previo (anuncio del fabricante, 2007) | Antes de la trituración o el cribado; tipo interno no especificado | ||
| Malla de criba de 3/8in, Don Rouyn, 2008 | Superficie de cribado del equipo 570 en ese emplazamiento | ||
| Tramo de transporte externo de gruesos de la criba, Don Rouyn | Transferencia de gruesos de 570 a 1080; tramo externo de la línea de proceso |
| N.º | Componente | Ubicación | N.º de pieza / plano |
|---|---|---|---|
| 1 | Tolva de alimentación (anuncio del fabricante, 2007) | Extremo de alimentación; 8m³ | |
| 2 | Conjunto de criba de dos pisos (equipo de subasta) | Zona de cribado de 3650×1500mm; la superficie no determina la abertura de malla | |
| Motor (anuncio del fabricante, 2007) | Unidad de potencia; CAT | ||
| Separador previo (anuncio del fabricante, 2007) | Antes de la trituración o el cribado; tipo interno no especificado | ||
| Alimentador de banda (equipo de subasta) | Extremo de alimentación; dimensiones del alimentador 1200×4100mm | ||
| Parrilla elevable hidráulicamente (equipo de subasta) | Encima del alimentador; dimensiones de la parrilla no especificadas | ||
| Banda de alimentación (equipo de subasta) | Anchura 1050mm | 20-02-0542 | |
| Banda de descarga izquierda (equipo de subasta) | Anchura 650mm | ||
| Banda de descarga derecha (equipo de subasta) | Anchura 650mm | ||
| Banda de descarga de extremo (equipo de subasta) | Anchura 1200mm | ||
| Mando a distancia por cable (equipo de subasta) | Puesto de control | ||
| Motor diésel (equipo de subasta) | Cat3054C; cuatro cilindros; 74.5kW | ||
| Sistema hidráulico de nivelación (equipo de subasta) | Nivelación del equipo; desglose de componentes no especificado | ||
| Zapata de oruga de triple garra (equipo de subasta) | Tren de rodaje de orugas; anchura 500mm |
| Componente | Ubicación |
|---|---|
| 540 caja de criba de dos pisos | Cuerpo principal de cribado de 12ft×5ft; no corresponde a un bastidor de malla ni a un revestimiento lateral separado |
| 540 parrilla de rechazo basculante con mando a distancia | Parrilla de rechazo basculante de 12ft con mando a distancia |
| 540 motor diésel Deutz refrigerado por agua | 72kW/96Hp; modelo concreto de motor no especificado |
| 540 tolva de alimentación | Capacidad 7m³; revestimiento no especificado |
| 540 alimentador de banda inclinado | Banda de tres lonas de 1050mm; velocidad variable; no corresponde a un revestimiento del alimentador |
| 540 banda transportadora principal | Banda de tres lonas de 1050mm |
| 540 banda transportadora lateral | Banda con dibujo en espiga de 650mm; velocidad variable; número de lonas no especificado |
| 540 banda transportadora de cola | Banda de tres lonas de 1200mm |
| 540 parrilla vibratoria de dos pisos (incluida en la lista) | Dos pisos, 12ft; instalación en todas las unidades no confirmada; componente distinto de la parrilla de rechazo |
| 540 triturador de un eje (incluido en la lista) | Un eje; carácter opcional y configuración de aplicación no especificados |
| 540 chasis de ruedas de dos ejes (versión sobre ruedas) | Tren de rodaje de dos ejes de la versión sobre ruedas; no corresponde a la versión de orugas fotografiada |
| 540 chasis de orugas (configuración fotografiada) | Apoyo de orugas en la fotografía y el plano dimensional; componentes de cadena y accionamiento no determinados |
| N.º | Componente | Ubicación | N.º de pieza / plano |
|---|---|---|---|
| 1 | Tolva de alimentación (anuncio del fabricante, 2007) | Extremo de alimentación; 8m³ | |
| Rodamiento de la caja de criba | Apoyo de la excitación del cajón de criba de dos pisos | 11-00-0322 | |
| Motor (anuncio del fabricante, 2007) | Unidad de potencia; CAT | ||
| Separador previo (anuncio del fabricante, 2007) | Antes de la trituración o el cribado; tipo interno no especificado |
La serie Mobile screening plant abarca 4 modelos: Fintec 540 equipo de cribado móvil, Fintec 542 equipo de cribado móvil, Fintec 570 equipo de cribado móvil, Fintec 640 equipo de cribado móvil. Las denominaciones anteriores figuran en la tabla de modelos de esta página.
El modelo Mobile screening plant figura también con estas denominaciones: Fintec 540 mobile screening equipment, Fintec 540, Fintec540, Fintec 542 mobile screening equipment, Fintec Mobile screening plant 542, Fintec 542, Fintec 570 mobile screening equipment, Fintec Mobile screening plant 570, Fintec 570, Fintec 640 mobile screening equipment, Fintec Mobile screening plant 640, Fintec 640.
El modelo Mobile screening plant figura bajo la marca Fintec, tipo de equipo: Equipo de cribado móvil, período: 2007. Estado: Modelo histórico.
Constan 44 componentes, entre ellos: 540 caja de criba de dos pisos, 540 parrilla de rechazo basculante con mando a distancia, 540 motor diésel Deutz refrigerado por agua, 540 tolva de alimentación, 540 alimentador de banda inclinado, 540 banda transportadora principal, 540 banda transportadora lateral, 540 banda transportadora de cola y más. La lista completa con su ubicación está en la tabla de componentes de esta página.
Banda de alimentación (equipo de subasta): 20-02-0542, Faldones laterales de goma de la banda: 570-25-13-001 / 570-25-40-001, Limpiador de banda: 20-55-0150 / 20-55-0930 / 20-55-1000 / 570-25-05-001, Mecanismo de tensado por cuñas de la criba: 540-10-57 / 570-10-08, Rodamiento de la caja de criba: 11-00-0322.
