Trituradora de mandíbulas móvil · 2007 · 1 modelo
Seleccione un modelo para ir a su tabla de componentes; las denominaciones anteriores figuran en «Nombres históricos».
| Modelo | Nombres históricos | Período | Componentes |
|---|---|---|---|
| Fintec 1107 trituradora de mandíbulas móvil | Trituradora de mandíbulas móvil Fintec 1107; Fintec 1107 | 2007 | 91 |

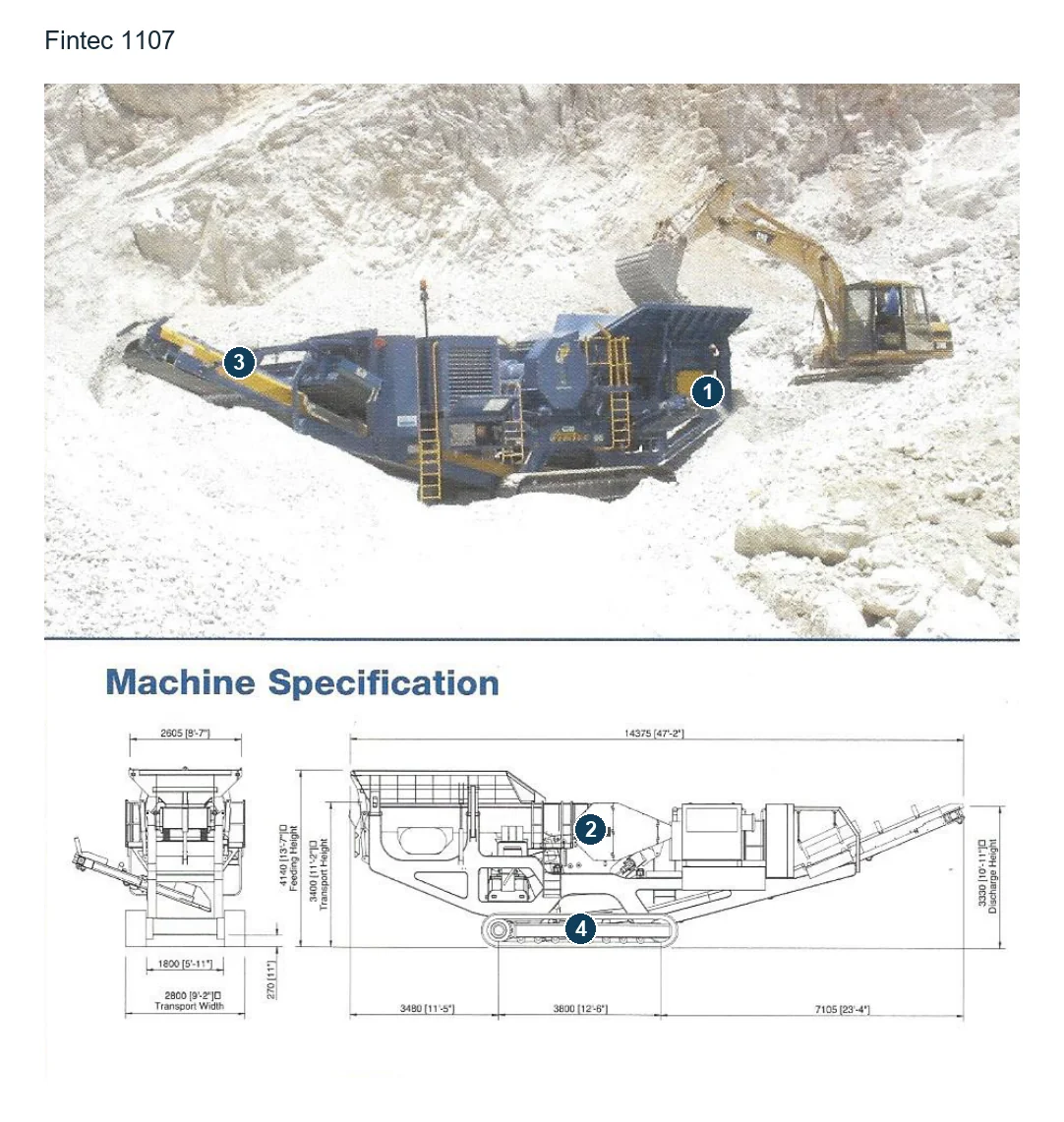

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Tolva de alimentación | Extremo de alimentación de la máquina | 1107 |
| 2 | Conjunto de la trituradora de mandíbulas | Entre el alimentador y el transportador principal | 1107 |
| 3 | Transportador principal | Transportador de descarga a la izquierda | 1107 |
| 4 | Conjunto de orugas | Orugas debajo de la máquina | 1107 |
| Componente |
|---|
| Motor (publicidad del fabricante de 2007) |
| Tolva (anuncio del fabricante de 2007) |
| Preseparador (publicidad del fabricante de 2007) |
| Unidad de trituración (anuncio del fabricante de 2007) |
| Banda transportadora de residuos (anuncio del fabricante de 2007) |
| Bastidor soldado integral de la trituradora de mandíbulas |
| Accionamiento por correa trapezoidal de la trituradora de mandíbulas |
| Cuña de ajuste de CSS — cuña hidráulica de ajuste de la abertura de descarga |
| Sensor de nivel de material y control |
| Alimentador vibratorio sobre muelles y muelle de soporte |
| Mecanismo de criba de barras del alimentador con dos ejes y lubricación por aceite |
| Paneles laterales/traseros plegables de ampliación de la tolva |
| Banda transportadora principal |
| Banda del transportador lateral de tierra (opcional) |
| Rodamientos de los tambores de cabeza y cola del transportador principal/lateral |
| Oruga y motor hidráulico de traslación integrado |
| Depósito de diésel y depósito de aceite hidráulico |
| Motor Deutz o Caterpillar (variante de configuración) |
| Caja de control principal y mando portátil |
| Caja de herramientas (herramientas no incluidas) |
| Placa de mandíbula (fija/móvil según el plano original) |
| Placa de articulación |
| Asiento de placa de articulación |
| Rodamientos de la trituradora de mandíbulas y de la transmisión |
| Rodillo de apoyo/retorno del transportador |
| Goma del faldón y del rascador |
| Revestimiento del alimentador |
| Filtro de retorno de aceite hidráulico |
| Respiradero del depósito de combustible |
| Tapa de inspección del depósito de combustible, junta e indicador de nivel |
| Filtro de aspiración de aceite (ramal de la bomba de la trituradora de mandíbulas/bomba auxiliar) |
| Tapón de drenaje del depósito de combustible |
| Bastidor del separador magnético |
| Magnet |
| Motor hidráulico de accionamiento |
| Rodillo motriz y rodillo de cola |
| Bearing |
| Cubierta del rodamiento |
| Placa posterior del rodamiento |
| Placa tensora del rodamiento |
Los modelos con los mismos componentes se agrupan; pulse un grupo para abrir su tabla.
| Componente | Ubicación | N.º de pieza / plano |
|---|---|---|
| Motor (anuncio del fabricante, 2007) | Unidad de potencia; CAT o DEUTZ | |
| Tolva de alimentación (anuncio del fabricante, 2007) | Extremo de alimentación; 7m³ | |
| Separador previo (anuncio del fabricante, 2007) | Antes de la trituración o el cribado; tipo interno no especificado | |
| Unidad de trituración (anuncio del fabricante, 2007) | Zona de trituración del equipo; J11 | |
| Banda de evacuación de residuos (anuncio del fabricante, 2007) | Meddő kihordó szalag; punto de descarga concreto no especificado | |
| Bastidor integral soldado de la trituradora de mandíbulas | Capítulo técnico 2 | |
| Accionamiento por correa trapezoidal de la trituradora de mandíbulas | Capítulo técnico 5; del motor hidráulico a la trituradora de mandíbulas | 13-01-2500 |
| Cuñas hidráulicas de ajuste de la abertura de descarga | Capítulos técnicos 2/5 | |
| Sensor de nivel de material y sistema de control | Capítulo técnico 2 y capítulo de familiarización 11; arranque y parada automáticos del alimentador | 14-04-1116 |
| Alimentador vibratorio suspendido sobre resortes y resortes de apoyo | Capítulo técnico 5; zona de alimentación | |
| Mecanismo de parrilla de dos ejes del alimentador con lubricación por aceite | Capítulo técnico 5; sección de parrilla | |
| Extensiones laterales y traseras plegables de la tolva | Capítulo técnico 5; tolva de 6m3 | |
| Banda transportadora principal | Capítulo técnico 5; banda principal de 1000mm | |
| Banda lateral de evacuación de tierra (opcional) | Capítulos técnicos 2/6; banda lateral de 650mm | |
| Rodamientos de los tambores de cabeza y cola de los transportadores principal y lateral | Capítulos técnicos 5/6 y capítulo de mantenimiento 24 | |
| Orugas y motor hidráulico de traslación integrado | Capítulo técnico 5; oruga de 500mm | |
| Tanque de diésel y tanque de aceite hidráulico | Capítulo técnico 6; unidad de potencia | |
| Motor Deutz o Caterpillar (variantes de configuración) | Capítulo técnico 6; Deutz V6 BF6M1015C o C9 | |
| Gabinete de control principal y mando portátil | Capítulo técnico 4; capítulos de familiarización 2/10 | 14-04-1112 / 14-04-1124 / 14-04-1162 |
| Caja de herramientas (contenido no especificado) | Capítulo técnico 4; lado opuesto al gabinete de control | |
| Placa de mandíbula (el desglose en fija y móvil requiere el plano original) | Capítulo de mantenimiento 4; inspección de fijación y desgaste | 25-11-0075 / 400.1101.001 / 25-11-0057 / 400.0738.001 |
| Placa de articulación | Capítulo de mantenimiento 4; inspección de posición y desgaste | 25-11-0009 / 400.0549.001 / 25-11-0048 / 400.0549.002 |
| Asiento de la placa de articulación | Capítulo de mantenimiento 4; inspección de posición y desgaste | 25-11-0006 / 400.0548.001 |
| Rodamientos de la trituradora de mandíbulas y del accionamiento | Capítulos de mantenimiento 4/24; distintos grupos de rodamientos | 11-26-2216 |
| Rodillos de apoyo y de retorno del transportador | Capítulo de mantenimiento 4 y capítulos sobre transportadores | 19-01-0370 / 19-01-0780 / 19-04-0750 / 19-04-1100 |
| Goma de faldones y rascadores | Capítulo de mantenimiento 4; contacto con la banda transportadora | 1107-25-04-010 / 1107-25-04-011 / 1107-10-10-009 / 1107-10-26-002 |
| Revestimiento del alimentador | Capítulo de mantenimiento 4; zona de alimentación | |
| Filtro de retorno de aceite hidráulico | Capítulo de familiarización 12 y capítulos de mantenimiento 9/11; tanque de aceite | 10-21-0008 |
| Respiradero del tanque de aceite | Capítulo de familiarización 12; capítulos de mantenimiento 9/10 | 10-22-4006 |
| Tapa de inspección del tanque de aceite, junta e indicador de nivel | Capítulo de familiarización 12; capítulo de mantenimiento 10 | |
| Filtro de aspiración de aceite (bomba de la trituradora o bomba auxiliar) | Capítulo de familiarización 12; distintos ramales de aspiración | 10-21-0003 / 10-21-0007 |
| Tapón de drenaje del tanque de aceite | Capítulo de familiarización 12; capítulo de mantenimiento 10 | |
| Bastidor del separador magnético | Interior del separador magnético autolimpiante Eriez opcional; dos versiones | |
| Imán | Interior del separador magnético autolimpiante Eriez opcional; dos versiones | 12-25-0102 / 12-25-0127 |
| Motor hidráulico de accionamiento | Interior del separador magnético autolimpiante Eriez opcional; dos versiones | 12-25-0110 |
| Tambores motriz y de cola | Interior del separador magnético autolimpiante Eriez opcional; dos versiones | 12-25-0107 / 12-25-0108 |
| Rodamiento | Interior del separador magnético autolimpiante Eriez opcional; dos versiones | 11-25-0208 |
| Tapa de rodamiento | Interior del separador magnético autolimpiante Eriez opcional; dos versiones | 11-25-3208 |
| Placa posterior del rodamiento | Interior del separador magnético autolimpiante Eriez opcional; dos versiones | 12-25-0117 |
| Placa tensora del rodamiento | Interior del separador magnético autolimpiante Eriez opcional; dos versiones | 12-25-0118 |
| Placa espaciadora del rodamiento | Interior del separador magnético autolimpiante Eriez opcional; dos versiones | 12-25-0119 |
| Placas laterales izquierda y derecha | Interior del separador magnético autolimpiante Eriez opcional; dos versiones | 12-25-0115 / 12-25-0116 / 12-25-0135 / 12-25-0136 |
| Banda del separador magnético | Interior del separador magnético autolimpiante Eriez opcional; dos versiones | 12-25-0105 / 12-25-0130 |
| Tuerca de cáncamo | Interior del separador magnético autolimpiante Eriez opcional; dos versiones | 12-65-0120 |
| Carcasa del acoplamiento | Interior del separador magnético autolimpiante Eriez opcional; dos versiones | 13-05-0130 |
| Placa de montaje del motor | Interior del separador magnético autolimpiante Eriez opcional; dos versiones | 12-25-0112 |
| Protector del motor y del acoplamiento | Interior del separador magnético autolimpiante Eriez opcional; dos versiones | 12-25-0113 |
| Casquillo cónico del tambor o del motor | Interior del separador magnético autolimpiante Eriez opcional; dos versiones | 13-04-7340 / 13-04-7332 |
| Elemento elastomérico en estrella del acoplamiento | Interior del separador magnético autolimpiante Eriez opcional; dos versiones | 13-05-1130 |
| Motor hidráulico del alimentador | Circuito hidráulico 1107; ubicación según el nombre del componente; ubicación del motor de 250cc no determinada | 10-25-2055 |
| Motor hidráulico del transportador lateral | Circuito hidráulico 1107; ubicación según el nombre del componente; ubicación del motor de 250cc no determinada | 10-25-0160 |
| Motor hidráulico de la banda del separador magnético (opcional) | Circuito hidráulico 1107; ubicación según el nombre del componente; ubicación del motor de 250cc no determinada | |
| Motor hidráulico del transportador principal | Circuito hidráulico 1107; ubicación según el nombre del componente; ubicación del motor de 250cc no determinada | 10-25-0630 |
| Bomba de circuito cerrado (130cc) | Circuito hidráulico 1107; ubicación según el nombre del componente; ubicación del motor de 250cc no determinada | 10-24-1130 |
| Bomba del circuito principal (130cc) | Circuito hidráulico 1107; ubicación según el nombre del componente; ubicación del motor de 250cc no determinada | 10-24-1131 |
| Enfriador de aceite hidráulico | Circuito hidráulico 1107; ubicación según el nombre del componente; ubicación del motor de 250cc no determinada | |
| Bloque de válvulas de control de dos secciones | Circuito hidráulico 1107; ubicación según el nombre del componente; ubicación del motor de 250cc no determinada | 10-16-1012 |
| Bloque de válvulas de control de tres secciones | Circuito hidráulico 1107; ubicación según el nombre del componente; ubicación del motor de 250cc no determinada | 10-16-1013 |
| Válvula de control principal | Circuito hidráulico 1107; ubicación según el nombre del componente; ubicación del motor de 250cc no determinada | 10-16-7001 |
| Válvula antirretorno | Circuito hidráulico 1107; ubicación según el nombre del componente; ubicación del motor de 250cc no determinada | 10-16-6018 |
| Válvula reguladora de caudal | Circuito hidráulico 1107; ubicación según el nombre del componente; ubicación del motor de 250cc no determinada | |
| Cilindros hidráulicos de las extensiones de la tolva | Circuito hidráulico 1107; ubicación según el nombre del componente; ubicación del motor de 250cc no determinada | 10-28-0030 |
| Cilindro hidráulico de plegado del transportador lateral | Circuito hidráulico 1107; ubicación según el nombre del componente; ubicación del motor de 250cc no determinada | 10-28-0034 |
| Cilindro hidráulico de elevación del transportador principal | Circuito hidráulico 1107; ubicación según el nombre del componente; ubicación del motor de 250cc no determinada | 10-28-0032 |
| Motor hidráulico (250cc; ubicación no determinada) | Circuito hidráulico 1107; ubicación según el nombre del componente; ubicación del motor de 250cc no determinada | 10-25-1250 |
| Cilindros hidráulicos de ajuste de las cuñas de descarga | Circuito hidráulico 1107; ubicación según el nombre del componente; ubicación del motor de 250cc no determinada | |
| Cilindro hidráulico de la placa de articulación | Circuito hidráulico 1107; ubicación según el nombre del componente; ubicación del motor de 250cc no determinada | 25-11-0135 / 400.2382.001 |
| Divisor de caudal | Circuito hidráulico 1107; ubicación según el nombre del componente; ubicación del motor de 250cc no determinada | 10-16-5260 |
| Bloque de electroválvulas CSS | Circuito hidráulico 1107; ubicación según el nombre del componente; ubicación del motor de 250cc no determinada | 10-16-4650 |
| Válvula de estrangulación | Circuito hidráulico 1107; ubicación según el nombre del componente; ubicación del motor de 250cc no determinada | 10-48-0035 |
| Colector hidráulico del sensor CSS | Circuito hidráulico 1107; ubicación según el nombre del componente; ubicación del motor de 250cc no determinada | 1107-15-47-001 |
| Puntos de prueba de presión (dos ubicaciones) | Circuito hidráulico 1107; ubicación según el nombre del componente; ubicación del motor de 250cc no determinada | 10-23-5006 / 10-23-5009 |
| Sensor de presión | Circuito hidráulico 1107; ubicación según el nombre del componente; ubicación del motor de 250cc no determinada | 10-23-5114 / 10-23-5101 / 10-23-5102 / 10-23-5103 |
| Acumulador hidráulico | Circuito hidráulico 1107; ubicación según el nombre del componente; ubicación del motor de 250cc no determinada | 10-16-2010 |
| Filtro de presión de carga | Circuito hidráulico 1107; ubicación según el nombre del componente; ubicación del motor de 250cc no determinada | 12-70-0362 |
| Inserto de protección contra rotura de tubería (Anti-Burst insert) | Circuito hidráulico 1107; ubicación según el nombre del componente; ubicación del motor de 250cc no determinada | 10-16-6002 |
| Conjunto de filtro de alta presión y elemento filtrante | Circuito hidráulico 1107; ubicación según el nombre del componente; ubicación del motor de 250cc no determinada | 10-21-0320 / 10-21-0321 |
| Adaptadores hidráulicos y adaptadores giratorios | Grupo de conexiones hidráulicas de medidas en pulgadas | 10-01-1109 / 10-01-1209 / 10-01-2210 / 10-01-1110 |
| Racor hidráulico en T | Grupo de conexiones hidráulicas de medidas en pulgadas | 10-04-1109 / 10-04-1209 / 10-04-1224 / 10-04-1118 |
| Adaptador pasamuros | Grupo de conexiones hidráulicas de medidas en pulgadas | 10-03-1110 / 10-03-1114 / 10-03-1117 |
| Tapón de cierre | Grupo de conexiones hidráulicas de medidas en pulgadas | 10-09-0009 / 10-09-0014 / 10-09-0005 |
| Junta tórica hidráulica | Grupo de conexiones hidráulicas de medidas en pulgadas | 10-24-0120 |
| Válvula de bola hidráulica | Grupo de conexiones hidráulicas de medidas en pulgadas | 10-16-0076 / 10-16-0052 |
| Tramo de transporte externo de la trituradora de mandíbulas a la criba, Don Rouyn | Transferencia de la descarga de 1107 a 570; marca y modelo del transportador no especificados | |
| Mecanismo hidráulico de ajuste por cuñas | Zona de ajuste de la abertura de descarga de la trituradora de mandíbulas | |
| Juego de mangueras del circuito principal | Capítulo de repuestos 26; mangueras de los circuitos principales | 10-29-7001 / 10-29-7002 / 10-29-7003 / 10-29-7004 |
| Juego de mangueras del circuito cerrado de accionamiento | Capítulo de repuestos 27; circuito cerrado | 10-29-7060 / 10-29-7061 / 10-29-7062 / 10-29-7063 |
| Juego de mangueras del circuito de ajuste CSS | Capítulo de repuestos 27; ajuste CSS | 10-29-7070 / 10-29-7071 / 10-29-7072 / 10-29-7073 |
| Juego de mangueras del motor | Capítulo de repuestos 27; motor | 10-29-7080 / 10-29-7081 / 10-29-7082 / 10-29-7083 |
| Juego de tubos de lubricación de los transportadores principal y lateral | Capítulo de repuestos 27; juego de lubricación | 10-29-7090 / 10-29-7091 / 10-29-7092 / 10-29-7093 |
| Juego de fijaciones de bridas | Capítulo de repuestos 29; juego de fijaciones de bridas | 10-24-0020 |
El modelo Fintec 1107 trituradora de mandíbulas móvil figura también con estas denominaciones: Fintec 1107 Mobile Jaw Crusher, Fintec Mobile Jaw crusher 1107, Fintec 1107.
El modelo Fintec 1107 trituradora de mandíbulas móvil figura bajo la marca Fintec, tipo de equipo: Trituradora de mandíbulas móvil, período: 2007. Estado: Modelo histórico.
Constan 91 componentes, entre ellos: Motor (anuncio del fabricante, 2007), Tolva de alimentación (anuncio del fabricante, 2007), Separador previo (anuncio del fabricante, 2007), Unidad de trituración (anuncio del fabricante, 2007), Banda de evacuación de residuos (anuncio del fabricante, 2007), Bastidor integral soldado de la trituradora de mandíbulas, Accionamiento por correa trapezoidal de la trituradora de mandíbulas, Cuñas hidráulicas de ajuste de la abertura de descarga y más. La lista completa con su ubicación está en la tabla de componentes de esta página.
Accionamiento por correa trapezoidal de la trituradora de mandíbulas: 13-01-2500, Sensor de nivel de material y sistema de control: 14-04-1116, Gabinete de control principal y mando portátil: 14-04-1112 / 14-04-1124 / 14-04-1162, Placa de mandíbula (el desglose en fija y móvil requiere el plano original): 25-11-0075 / 400.1101.001 / 25-11-0057 / 400.0738.001, Placa de articulación: 25-11-0009 / 400.0549.001 / 25-11-0048 / 400.0549.002, Asiento de la placa de articulación: 25-11-0006 / 400.0548.001, Rodamientos de la trituradora de mandíbulas y del accionamiento: 11-26-2216, Rodillos de apoyo y de retorno del transportador: 19-01-0370 / 19-01-0780 / 19-04-0750 / 19-04-1100, Goma de faldones y rascadores: 1107-25-04-010 / 1107-25-04-011 / 1107-10-10-009 / 1107-10-26-002, Filtro de retorno de aceite hidráulico: 10-21-0008.
Componentes específicos con página propia: Mecanismo hidráulico de ajuste por cuñas, Juego de mangueras del circuito principal, Juego de mangueras del circuito cerrado de accionamiento, Juego de mangueras del circuito de ajuste CSS, Juego de mangueras del motor, Juego de tubos de lubricación de los transportadores principal y lateral, Juego de fijaciones de bridas (7 en total).
