Criba vibratoria horizontal con transmisión por cadena · 2025 · 4 modelos
Seleccione un modelo para ir a su tabla de componentes; las denominaciones anteriores figuran en «Nombres históricos».
| Modelo | Nombres históricos | Período | Componentes |
|---|---|---|---|
| ElJay FS — criba horizontal con transmisión por cadena | ElJay FS (criba plana / cadena) | 2025 | 1 |
| ElJay FSG — criba horizontal con transmisión por engranajes | ElJay FSG; FSG 5163-26; FSG 4143-24SP; FSG 4122-24; FSG 5143-24SP; FSG 6203-32; FSG 5142-24HS; FSG 6163-32; FSG 4142-24; FSG 7203-38; FSG 5142-26HS; FSG 412; FSG 414; FSG 514; FSG 516; FSG 616; FSG 620; FSG 720 | 2025 | 5 |
| Cedarapids LJ-TS (continuación de la tecnología de cribado ElJay) | Criba horizontal Cedarapids LJ-TS; Cedarapids LJ-TSH6203-32 | Cedarapids 2011-02 | 26 |
| Cedarapids TSV/LJ-TSV (continuación de la tecnología de cribado elíptico ElJay) | Cedarapids TSV 5162-26; Cedarapids TSV 5163-26; Cedarapids TSV 6162-32; Cedarapids TSV 6163-32; Cedarapids TSV 6202-32; Cedarapids TSV 6203-32; Cedarapids TSV 7202-38; Cedarapids TSV 7203-38; Cedarapids TSV 8202-38; Cedarapids TSV 8203-38 | URL 4-2025, 2024-04 | 41 |

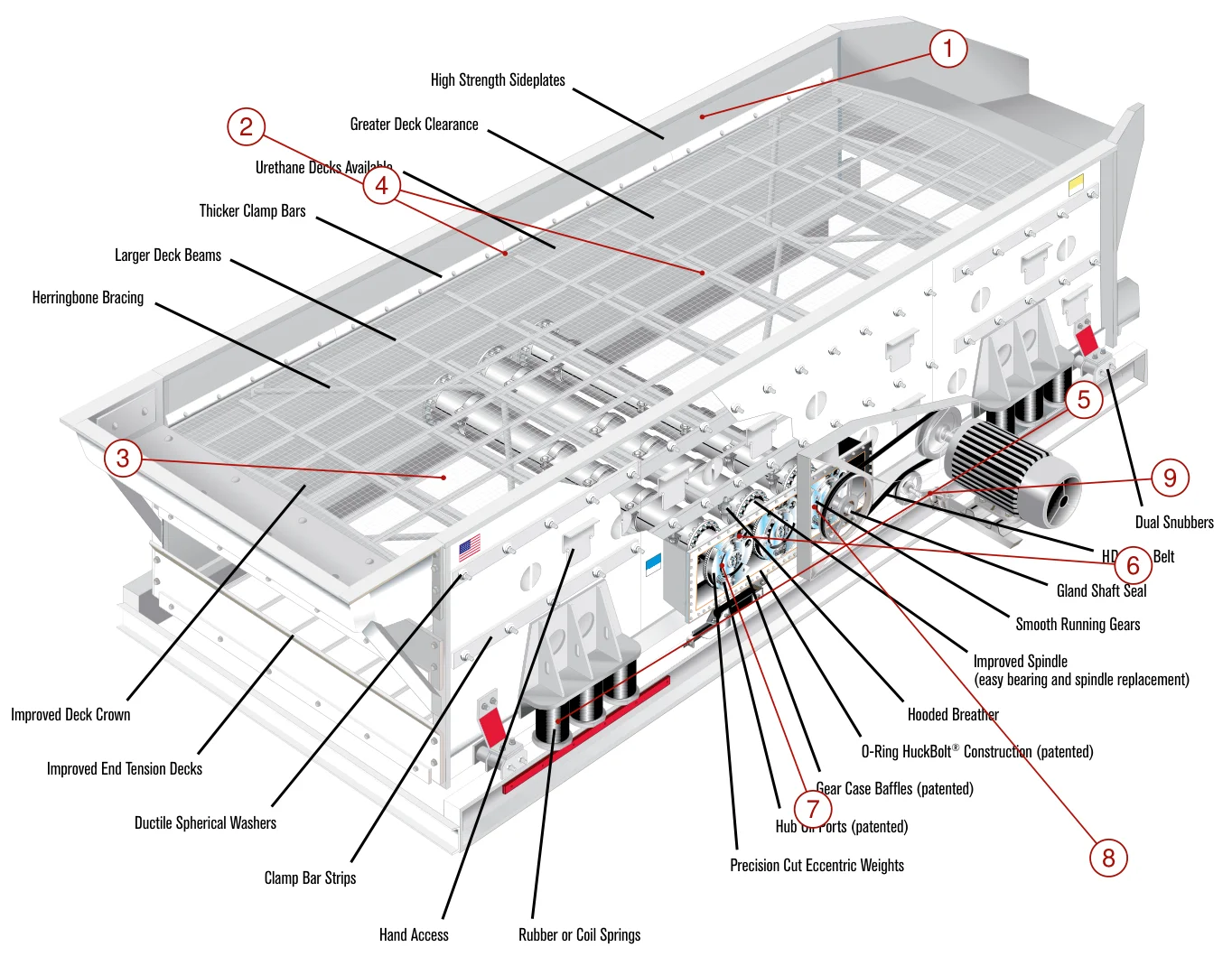

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Placas laterales de alta resistencia de la caja de la criba | Paredes laterales de la caja de la criba | Cedarapids LJ-TS (folleto de 2011) |
| 2 | Paneles de criba de poliuretano | Cubierta de cribado de poliuretano opcional | Cedarapids LJ-TS (folleto de 2011) |
| 3 | Bastidor de cubierta y vigas transversales | Bastidor de cubierta y vigas transversales | Cedarapids LJ-TS (folleto de 2011) |
| 4 | Barras de sujeción y carriles de tensado | Tensado de la cubierta y barras de sujeción | Cedarapids LJ-TS (folleto de 2011) |
| 5 | Muelles de soporte de goma o helicoidales | Muelles de soporte debajo de la caja de la criba | Cedarapids LJ-TS (folleto de 2011) |
| 6 | Conjunto excitador de tres ejes | Conjunto excitador de tres ejes en el centro de la caja de la criba | Cedarapids LJ-TS (folleto de 2011) |
| 7 | Contrapesos excéntricos | Contrapesos excéntricos en el conjunto excitador | Cedarapids LJ-TS (folleto de 2011) |
| 8 | Juego de engranajes de acero al cromo-molibdeno-níquel | Juego de engranajes en el conjunto excitador | Cedarapids LJ-TS (folleto de 2011) |
| 9 | Polea del motor y correa trapezoidal | Transmisión por correa trapezoidal del motor al eje del excitador | Cedarapids LJ-TS (folleto de 2011) |
| Componente |
|---|
| Placa de criba de goma |
| Arandela esférica |
| Sello de eje sin contacto |
| Junta tórica de la caja de transmisión |
| Mascarilla respiratoria |
| Orificio de paso de aceite y deflector de la caja de transmisión |
| Eje excéntrico y rodamientos |
| Caja de alimentación 2012LJ-TSH6203-32 |
| Revestimiento de la caja de alimentación — revestimiento de la caja de alimentación 2012LJ-TSH6203-32 |
| Labio de descarga 2012LJ-TSH6203-32 |
| Revestimiento del labio de descarga 2012LJ-TSH6203-32 |
| Motor 2012LJ-TSH6203-32 |
| Transmisión de velocidad por correa trapezoidal 2012LJ-TSH6203-32 |
| Protector de transmisión 2012LJ-TSH6203-32 |
| Conjunto de bloqueo sin chaveta del cubo 2012LJ-TSH6203-32 |
| Caja de criba 2012LJ-TSH6203-32 |
| Elemento de fijación Huck 2012LJ-TSH6203-32 |
| Conjunto de transmisión por engranajes FSG |
| Malla de criba FSG con tensado lateral |
| Malla de criba FSG con tensado en los extremos |
| Panel de criba segmentado FSG |
| Borde de gancho de la malla de criba FSG |
| Conjunto de accionamiento por cadena FS |
| Panel lateral de la caja de criba TSV |
| Estructura de criba TSV de un solo arco |
| Montaje ajustable de muelle TSV |
| Amortiguador de doble pivote TSV |
| Deflector de aceite de la caja de engranajes TSV |
| Doble junta tórica del vibrador TSV |
| Tira de sujeción de la malla de criba y tapa de acceso desmontable TSV |
| Arandela esférica TSV |
Los modelos con los mismos componentes se agrupan; pulse un grupo para abrir su tabla.
| Componente | Ubicación |
|---|---|
| placa lateral del cajón de criba TSV | Configuración estándar, espesor de 5/16 in |
| estructura de piso TSV de arco único | Soporte estándar en toda la longitud |
| soporte ajustable de resorte TSV | Cinco opciones de pendiente de montaje |
| amortiguador de doble pivote TSV | Amortiguación estándar de vibraciones |
| deflector de aceite de la caja de engranajes TSV | Lubricación por salpicadura con deflectores |
| doble junta tórica del excitador TSV | Sellado estándar del excitador |
| barra de sujeción de tela y tapa desmontable de acceso TSV | Acceso para mantenimiento manual |
| arandela esférica TSV | Conjunto de tensado de la barra de sujeción |
| cajón de criba TSV con fijaciones Huck | Cajón; material y cantidad de fijaciones sin especificar |
| resorte helicoidal de suspensión TSV | Suspensión estándar; alternativa de caucho opcional |
| guía roscada reemplazable de resorte TSV | Guías superior e inferior estándar del resorte |
| sello de eje TSV tipo gland | Sello estándar del eje |
| cortina de alimentación del piso inferior TSV | Diseño estándar |
| barra de sujeción TSV de 4 ft | Longitud estándar; opción de 5 ft solo para 620/720 |
| correa trapezoidal y polea TSV | Accionamiento estándar |
| protector derecho de transmisión, base de motor y tensor TSV | Configuración derecha estándar; izquierda opcional |
| polea de motor TSV de velocidad ajustable | Diseño estándar |
| rodillo tensor de correa con resorte TSV | Tensor estándar de correa |
| rodamiento de rodillos esféricos de doble hilera TSV | Dimensiones específicas para 516/616/620/720/820 |
| revestimiento del tubo del eje TSV | Revestimiento estándar del tubo del eje; material sin especificar |
| mirilla de nivel de aceite TSV sin herramientas | Control de nivel durante mantenimiento |
| piso superior reforzado y extensiones laterales TSV para cribado medio y grueso (opcional) | Configuración opcional con caja de alimentación y labio de descarga |
| placa deflectora del piso inferior TSV (opcional) | Conjunto opcional patentado |
| revestimiento magnético resistente al desgaste del piso TSV (opcional) | Revestimiento del piso; grado de aleación sin especificar |
| piso inferior TSV de tensado en los extremos (opcional) | Equipamiento opcional |
| piso plano TSV para paneles modulares (opcional) | Piso opcional TSV, ajeno al equipamiento estándar del FSG antiguo |
| bastidor base TSV de vigas en I (opcional) | Soporte de montaje |
| conjunto de accionamiento izquierdo y protector TSV (opcional) | Alternativa al accionamiento derecho estándar |
| barra de sujeción de tela TSV de 5 ft (opcional) | Solo 620/720 |
| resorte de suspensión de caucho TSV (opcional) | Alternativa al resorte helicoidal estándar |
| tuberías y componentes de rociado TSV (opcional) | Rociado opcional; orificios previstos sin implicar sistema completo |
| tela de criba de alambre TSV (opcional) | Tela opcional; grado del alambre sin especificar |
| conjunto de sujeción por cuña de tela TSV (opcional) | Equipamiento opcional |
| bandeja del piso inferior TSV (opcional; cylinder tray) | Bandeja opcional; detalles constructivos sin especificar |
| motor eléctrico de criba TSV (opcional) | 1200/1500 rpm; motor opcional aunque exista base |
| revestimiento resistente al desgaste del labio de descarga TSV | Labio de descarga, 1/4 in |
| revestimiento estándar de la caja de alimentación TSV | Caja de alimentación, 1/4 in |
| revestimiento de caja de alimentación TSV para cribado medio y grueso (opcional) | Caja de alimentación, 3/8 in; distinta de la estándar |
| viga de elevación de montaje y cuña de pendiente TSV | Pendiente de montaje desde 2.5°; suministro completo sin especificar |
| sistema de purificación de aceite TSV TOPS2.0 (opcional) | Sistema Terex Oil Purification System |
| configuración TSV HSV de alta velocidad y pendiente variable (opcional) | 1000 rpm y carrera más corta, como opción |
| N.º | Componente | Ubicación | N.º de pieza / plano |
|---|---|---|---|
| 1 | placas laterales de acero de alta resistencia del cajón de criba | Ambos lados del cajón LJ-TS, versión de 2011 | 3172-300-60 / 3172-300-61 |
| 2 | panel de criba de poliuretano | Superficie de cribado opcional de LJ-TS, 2011 | |
| 3 | bastidor del piso de criba y travesaños | Soporte del piso LJ-TS con refuerzo en espiga, 2011 | 3172-300-70 / 3172-300-71 |
| 4 | barras de presión y sujeción | Fijación y tensado de la criba LJ-TS, 2011 | 03144-320-11 |
| 5 | resorte de apoyo de caucho o helicoidal | Apoyo de LJ-TS, 2011 | 09450-783-07 |
| 6 | excitador vibratorio de tres ejes | Centro del cajón LJ-TS, 2011 | |
| 7 | disco de contrapesos excéntricos y contrapesos insertables | Eje del excitador y rueda de LJ-TS, 2011 | 03-132-171-0000 / 03-132-271-0000 / 03-132-188-0000 / 03-132-187-0000 |
| 8 | juego de engranajes de cromo-molibdeno-níquel | Caja de engranajes del excitador LJ-TS, 2011 | 03108-300-05 / 03108-001-28-01 |
| 9 | polea ajustable del motor y correa de transmisión | Accionamiento del excitador LJ-TS, 2011 | 07532-005 / 03-128-167-6001 |
| panel de criba de caucho | Superficie plana de cribado opcional de LJ-TS, 2011 | ||
| arandela esférica | Conjunto de sujeción LJ-TS, 2011 | 45890-255-44 | |
| sello de eje sin contacto | Tapa de la caja de engranajes LJ-TS, 2011 | 45203-014 | |
| junta tórica de la caja de engranajes | Caja de engranajes LJ-TS con fijaciones HuckBolt, 2011 | ||
| respiradero con capuchón | Caja de engranajes LJ-TS, 2011 | ||
| orificio de paso de aceite y deflector de la caja de engranajes | Cubo e interior de la caja de engranajes LJ-TS, 2011 | ||
| eje excéntrico y rodamientos | Excitador LJ-TS, 2011 | 07032-019 / 03-132-143-6020 / 03-132-144-6020 | |
| caja de alimentación LJ-TSH6203-32, 2012 | Caja de alimentación de 24 in (610 mm) | ||
| revestimiento de caja de alimentación LJ-TSH6203-32, 2012 | Interior de la caja de alimentación | ||
| labio de descarga LJ-TSH6203-32, 2012 | Labios de descarga | ||
| revestimiento de labio de descarga LJ-TSH6203-32, 2012 | Labio de descarga | ||
| motor eléctrico LJ-TSH6203-32, 2012 | 40 hp (30 kW), 460 V, 60 Hz, trifásico, 1200 rpm, TEFC | ||
| accionamiento por correa trapezoidal de velocidad ajustable LJ-TSH6203-32, 2012 | Accionamiento ajustable por correa trapezoidal | ||
| protector de transmisión LJ-TSH6203-32, 2012 | Accionamiento por correa trapezoidal de la criba | ||
| conjunto de bloqueo de cubo sin chaveta LJ-TSH6203-32, 2012 | Fijación del cubo sin chaveta | ||
| cajón de criba LJ-TSH6203-32, 2012 | Cajón con fijaciones Huck | ||
| fijación Huck para LJ-TSH6203-32, 2012 | Fijación del cajón de criba |
| Componente | Ubicación |
|---|---|
| conjunto de transmisión por engranajes FSG | Accionamiento por engranajes FSG; composición interna sin especificar |
| tela de criba FSG de tensado lateral | Panel estándar de 5 ft, opcional de 4 ft; según número de serie |
| tela de criba FSG de tensado en los extremos | Tamaños básicos de la tela de criba y geometría de bordes con gancho |
| panel de criba segmentado FSG | Tamaños 514/516/616/620/720; material sin especificar |
| borde con gancho de la tela de criba FSG | Opciones de gancho 45/45R y cuadrado |
| Componente | Ubicación |
|---|---|
| conjunto de transmisión por cadena FS | Accionamiento por cadena FS; cadena, ruedas dentadas y lubricación sin especificar |
La serie Chain-driven horizontal Vibrating screen abarca 4 modelos: ElJay FS — criba horizontal con transmisión por cadena, ElJay FSG — criba horizontal con transmisión por engranajes, Cedarapids LJ-TS, Cedarapids TSV/LJ-TSV. Las denominaciones anteriores figuran en la tabla de modelos de esta página.
El modelo Chain-driven horizontal Vibrating screen figura también con estas denominaciones: ElJay FS chain-driven horizontal screen, ElJay FS, ElJay FSG gear-driven horizontal screen, ElJay FSG, FSG 5163-26, FSG 4143-24SP, FSG 4122-24, FSG 5143-24SP, FSG 6203-32, FSG 5142-24HS, FSG 6163-32, FSG 4142-24, FSG 7203-38, FSG 5142-26HS.
El modelo Chain-driven horizontal Vibrating screen figura bajo la marca ElJay, tipo de equipo: Criba vibratoria horizontal con transmisión por cadena, período: 2025. Estado: Modelo histórico.
Constan 73 componentes, entre ellos: conjunto de transmisión por cadena FS, conjunto de transmisión por engranajes FSG, tela de criba FSG de tensado lateral, tela de criba FSG de tensado en los extremos, panel de criba segmentado FSG, borde con gancho de la tela de criba FSG, placas laterales de acero de alta resistencia del cajón de criba, panel de criba de poliuretano y más. La lista completa con su ubicación está en la tabla de componentes de esta página.
placas laterales de acero de alta resistencia del cajón de criba: 3172-300-60 / 3172-300-61, bastidor del piso de criba y travesaños: 3172-300-70 / 3172-300-71, barras de presión y sujeción: 03144-320-11, arandela esférica: 45890-255-44, resorte de apoyo de caucho o helicoidal: 09450-783-07, disco de contrapesos excéntricos y contrapesos insertables: 03-132-171-0000 / 03-132-271-0000 / 03-132-188-0000 / 03-132-187-0000, juego de engranajes de cromo-molibdeno-níquel: 03108-300-05 / 03108-001-28-01, sello de eje sin contacto: 45203-014, eje excéntrico y rodamientos: 07032-019 / 03-132-143-6020 / 03-132-144-6020, polea ajustable del motor y correa de transmisión: 07532-005 / 03-128-167-6001.
Componentes específicos con página propia: sistema de purificación de aceite TSV TOPS2.0 (opcional), configuración TSV HSV de alta velocidad y pendiente variable (opcional) (2 en total).
