equipo de transporte continuo · 2 2013–2014 · 3 modelos
Seleccione un modelo para ir a su tabla de componentes; las denominaciones anteriores figuran en «Nombres históricos».
| Modelo | Nombres históricos | Período | Componentes |
|---|---|---|---|
| Equipo de transporte continuo Bucyrus CH | Bucyrus 30 CHL; Bucyrus 36 CHM; Bucyrus 36 CHH | 2 2013–2014 | 10 |
| Vehículo de acarreo de frente Bucyrus Un-A-Trac | Bucyrus 810C Un-A-Trac; Bucyrus 816E Un-A-Trac; Cat FH110; Cat FH110–2012 | 2 2013–2014 | 35 |
| Vehículo subterráneo de descarga por empuje Bucyrus FBR15 Ram Car | Carro de transporte minero con eyector Bucyrus FBR 15 | 2 2013–2014 | 10 |

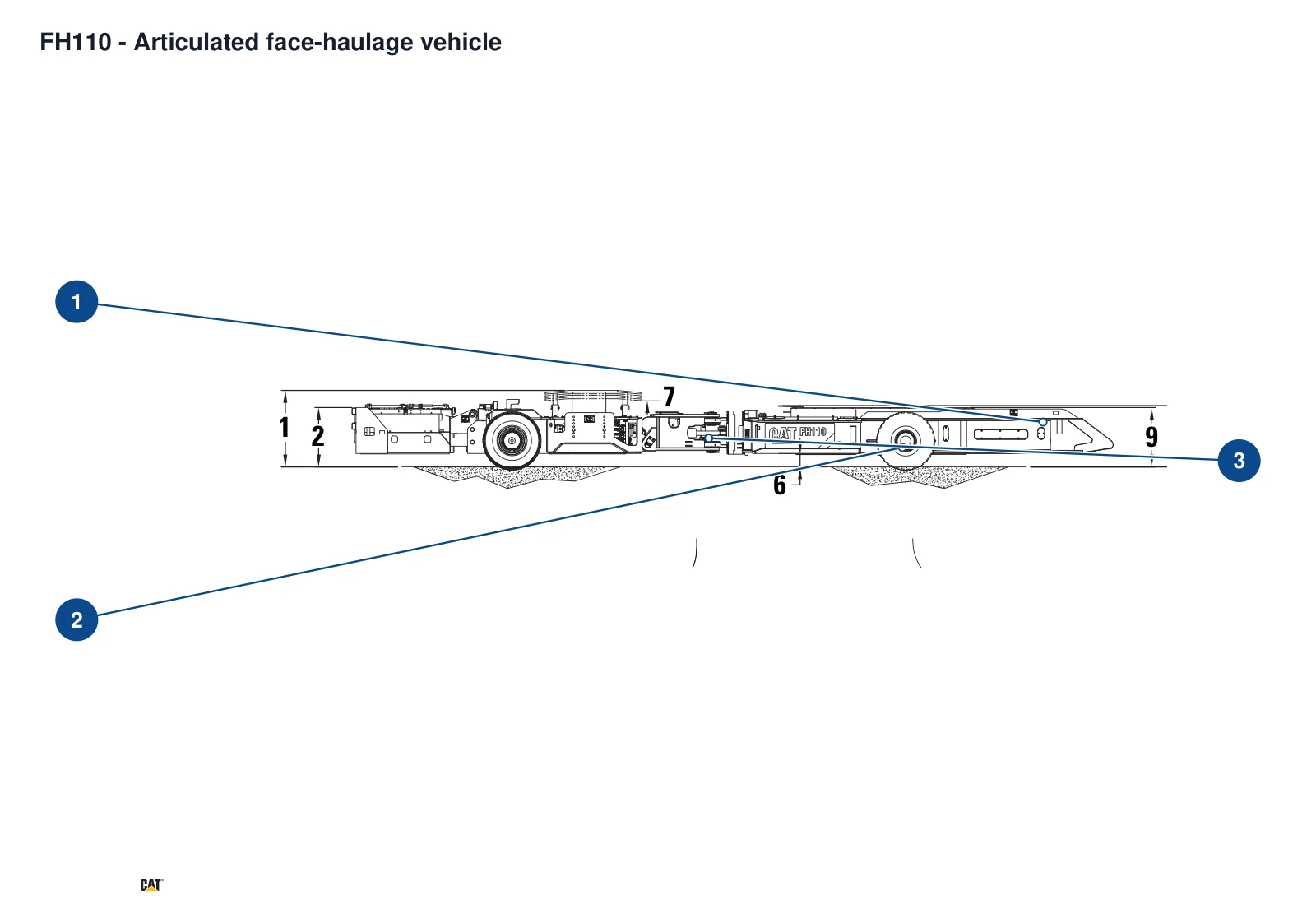

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Caja de carga | Caja de carga en la mitad trasera del vehículo de transporte | FH110 |
| 2 | Tire | Neumáticos delanteros y traseros bajo los bastidores | FH110 |
| 3 | Articulación | Articulación entre las unidades motriz y de carga | FH110 |
| Componente |
|---|
| Bomba hidráulica principal de engranajes del sucesor FH110 2013 |
| Motor de CA de la bomba hidráulica del sucesor FH110 2013 |
| Tanque de aceite hidráulico del sucesor FH110 2013 |
| Respiradero del tanque de combustible del sucesor FH110 2013 |
| Filtro desmontable de aspiración de aceite del sucesor FH110 2013 |
| Bloque de cinco válvulas en paralelo del sucesor FH110 2013 |
| Manómetro del sistema principal del sucesor FH110 2013 |
| Cilindro de dirección de doble efecto del sucesor FH110 2013 |
| Cilindro de cambio de batería de doble efecto del sucesor FH110 2013 |
| Conjunto de rebose del amortiguador del sucesor FH110 2013 |
| Válvula de equilibrado de elevación de batería del sucesor FH110 2013 |
| Reductor principal de dos etapas y ejes paralelos del sucesor FH110 2013 |
| Freno multidisco húmedo del sucesor FH110 2013 |
| Componentes del eje del sucesor FH110 2013 |
| Reductor final planetario del sucesor FH110 2013 |
| Motor de tracción de CA del sucesor FH110 2013 |
| Sistema de control de tracción por frecuencia variable del sucesor FH110 2013 |
| Conjunto de baterías de plomo-ácido del sucesor FH110 2013 |
| Electroválvula electrohidráulica de freno automático del sucesor FH110 2013 |
| Bomba manual de liberación del freno del sucesor FH110 2013 |
| Manómetro del freno automático del sucesor FH110 2013 |
| Bastidor completo del vehículo del sucesor FH110 2013 |
| Rodamiento axial articulado horizontal autoalineante del sucesor FH110 2013 |
| Rodamiento de bolas secundario de la articulación del sucesor FH110 2013 |
| Brazo independiente de elevación de batería del sucesor FH110 2013 |
| Pantalla de diagnóstico e información para el conductor del sucesor FH110 2013 |
| Palanca de control con una mano del sucesor FH110 2013 |
| Pedal del interruptor del acelerador del sucesor FH110 2013 |
| Interruptor de emergencia de doble tira del sucesor FH110 2013 |
| Gong de aviso del sucesor FH110 2013 |
| Mando de dirección y articulación vertical del sucesor FH110 2013 |
| Mando de cambio de batería y bloqueo/flotación del sucesor FH110 2013 |
| Pedal de freno y palanca de rearme del disyuntor del sucesor FH110 2013 |
| Estructura central de doble articulación del sucesor FH110 2013 |
| Pasador de pivote de la articulación central del sucesor FH110 2013 |
| Caja de cambios bajo carga |
| Convertidor de par |
| Mecanismo planetario del eje motriz |
| Pasador de articulación y rodamiento esférico |
| Rodamiento de giro de rodillos |
Los modelos con los mismos componentes se agrupan; pulse un grupo para abrir su tabla.
| Componente | Ubicación |
|---|---|
| FH110 2013 (modelo sucesor): Bomba hidráulica principal de engranajes | Conexión estriada directa al motor de la bomba |
| FH110 2013 (modelo sucesor): Motor de corriente alterna de la bomba hidráulica | Montaje sobre patas; 36 kW, servicio con inversor |
| FH110 2013 (modelo sucesor): Depósito de aceite hidráulico | Capacidad de 189.27 L |
| FH110 2013 (modelo sucesor): Respiradero del depósito de aceite | Depósito de aceite |
| FH110 2013 (modelo sucesor): Malla de aspiración de aceite desmontable | Depósito de aceite |
| FH110 2013 (modelo sucesor): Bloque de válvulas paralelas de 5 secciones | Descarga por empuje, articulación vertical, cambio de batería, PTO y dirección |
| FH110 2013 (modelo sucesor): Manómetro del sistema principal | Manómetro con llenado de glicerina |
| FH110 2013 (modelo sucesor): Cilindro hidráulico de dirección de doble efecto | 2 cilindros con vástagos forjados |
| FH110 2013 (modelo sucesor): Cilindro hidráulico de doble efecto para cambio de batería | 2 cilindros del sistema de cambio de batería |
| FH110 2013 (modelo sucesor): Conjunto de alivio de presión amortiguador | Cilindros de dirección y cambio de batería |
| FH110 2013 (modelo sucesor): Válvula de contrabalance de elevación de batería | Retención de carga |
| FH110 2013 (modelo sucesor): Reductor principal de 2 etapas con ejes paralelos | 2 conjuntos reductores |
| FH110 2013 (modelo sucesor): Freno húmedo multidisco | Interior de la unidad de accionamiento; frenado de servicio hidráulico |
| FH110 2013 (modelo sucesor): Semiejes | Interior del reductor principal |
| FH110 2013 (modelo sucesor): Mando final planetario de rueda | Unidad de accionamiento |
| FH110 2013 (modelo sucesor): Motor de tracción de corriente alterna | Potencia de 56 kW |
| FH110 2013 (modelo sucesor): Sistema de control de tracción de frecuencia variable | Sistema de tracción de esta versión |
| FH110 2013 (modelo sucesor): Conjunto de baterías de plomo-ácido | Alimentación de corriente continua |
| FH110 2013 (modelo sucesor): Electroválvula hidráulica de frenado automático | Aplicación por resorte / liberación hidráulica |
| FH110 2013 (modelo sucesor): Bomba manual de liberación de frenos | Liberación manual de frenos |
| FH110 2013 (modelo sucesor): Manómetro del freno automático | Supervisión de presión; llenado de glicerina |
| FH110 2013 (modelo sucesor): Bastidor de la máquina | Construcción pesada de elementos plegados |
| FH110 2013 (modelo sucesor): Rodamiento de empuje horizontal autoalineante de la articulación | Articulación central |
| FH110 2013 (modelo sucesor): Rodamiento de bolas de la articulación secundaria | Parte central de la máquina |
| FH110 2013 (modelo sucesor): Brazo independiente de elevación de batería | Funcionamiento sincronizado de los 2 brazos |
| FH110 2013 (modelo sucesor): Pantalla de diagnóstico e información del operador | Interfaz del operador |
| FH110 2013 (modelo sucesor): Palanca de mando con una mano | Bomba, estacionamiento, sentido de marcha, asistencia de tracción y luces / parada |
| FH110 2013 (modelo sucesor): Pedal del interruptor de aceleración | Bajo el pie derecho del operador |
| FH110 2013 (modelo sucesor): 2 interruptores de banda de emergencia | Corte de alimentación y aplicación del freno automático |
| FH110 2013 (modelo sucesor): Gong de advertencia | Puesto del operador |
| FH110 2013 (modelo sucesor): Palancas de dirección y articulación vertical | Palancas izquierda y derecha independientes |
| FH110 2013 (modelo sucesor): Palancas de cambio de batería y bloqueo / flotación | Palanca de flotación separada del bloque de válvulas |
| FH110 2013 (modelo sucesor): Pedal de freno y palanca de rearme del interruptor automático | Mandos de esta versión |
| FH110 2013 (modelo sucesor): Articulación doble central | Conexión central |
| FH110 2013 (modelo sucesor): Pasador de pivote de la articulación central | Conexión central |
| Componente | Ubicación |
|---|---|
| Unidad portante móvil del transportador puente | Sección puente móvil del sistema de transporte |
| Zapata de oruga | Tren de rodaje de la unidad portante móvil |
| Transportador puente | Entre las unidades puente móviles |
| Mecanismo tensor de la cadena del transportador | Tramo de cadena del transportador puente |
| Acoplamiento limitador de par | Accionamiento del transportador |
| Pasador de conexión | Articulaciones de conexión del transportador puente |
| Recargue resistente al desgaste | Superficies de desgaste del transportador puente |
| Tapa inferior de inspección | Parte inferior del tramo de retorno del transportador |
| Mecanismo de elevación del techo protector | Cabina del operador |
| Punto de lubricación centralizada | Sistema de lubricación para mantenimiento |
| Componente | Ubicación |
|---|---|
| Transmisión de cambio bajo carga | Tren de potencia |
| Convertidor de par | Interior de la transmisión |
| Mecanismo planetario del eje motriz | Extremos de rueda del eje motriz |
| Pasador de articulación y rodamiento esférico | Apoyos superior e inferior de la articulación |
| Rodamiento de rodillos de giro | Articulación oscilante del bastidor |
| Apagallamas de admisión | Admisión del motor |
| Elemento filtrante de escape reemplazable | Sistema de escape del motor |
| Convertidor catalítico de escape | Sistema de postratamiento del escape |
| Cámara de marcha atrás y pantalla antideflagrantes | Sistema opcional de visión trasera |
| Sistema de lubricación automática | Sistema de lubricación opcional |
La serie Bucyrus Underground Haulage Vehicles and Continuous Haulage abarca 3 modelos: Equipo de transporte continuo Bucyrus CH, Vehículo de acarreo de frente Bucyrus Un-A-Trac, Vehículo subterráneo de descarga por empuje Bucyrus FBR15 Ram Car. Las denominaciones anteriores figuran en la tabla de modelos de esta página.
El modelo Bucyrus Underground Haulage Vehicles and Continuous Haulage figura también con estas denominaciones: Bucyrus CH continuous haulage equipment, Bucyrus 30 CHL, Bucyrus 36 CHM, Bucyrus 36 CHH, Bucyrus Un-A-Trac face haulage vehicle, Bucyrus 810C Un-A-Trac, Bucyrus 816E Un-A-Trac, Cat FH110, Cat FH110–2012, Bucyrus FBR15 Ram Car, Bucyrus FBR 15 Ram Car.
El modelo Bucyrus Underground Haulage Vehicles and Continuous Haulage figura bajo la marca Bucyrus, tipo de equipo: equipo de transporte continuo, período: 2 2013–2014. Estado: Modelo histórico.
Constan 55 componentes, entre ellos: Unidad portante móvil del transportador puente, Zapata de oruga, Transportador puente, Mecanismo tensor de la cadena del transportador, Acoplamiento limitador de par, Pasador de conexión, Recargue resistente al desgaste, Tapa inferior de inspección y más. La lista completa con su ubicación está en la tabla de componentes de esta página.
Bucyrus 30 CHL → Cat / Unit Rig FH330, Bucyrus 36 CHM → Cat / Unit Rig FH336, Bucyrus 36 CHH → Cat / Unit Rig FH336, Bucyrus 810C Un-A-Trac → Cat / Unit Rig FH110.
Envíenos un plano o una muestra e indíquenos el modelo del equipo y el nombre de la pieza.
Indique el modelo del equipo y el plano para la revisión de ingeniería y el presupuesto. Si preocupan la vida útil o el desgaste, describa también las condiciones de operación.
