pala eléctrica de cables · 2 2013–2014 · 3 modelos
Seleccione un modelo para ir a su tabla de componentes; las denominaciones anteriores figuran en «Nombres históricos».
| Modelo | Nombres históricos | Período | Componentes |
|---|---|---|---|
| Pala eléctrica de cables Bucyrus serie 295 | Pala eléctrica de cables Bucyrus 295HR; Bucyrus-Erie295-BII; Cat 7295; Bucyrus 295BII | 2 2013–2014 | 17 |
| Pala eléctrica de cables Bucyrus 395 | Bucyrus 395HR; Cat 7395 | 2012 | 11 |
| Pala eléctrica de cables Bucyrus serie 495 | Pala eléctrica de cables Bucyrus 495HR; Bucyrus 495HD; pala eléctrica de cables Bucyrus 495HD; pala eléctrica de cables Bucyrus 495HR2; pala eléctrica de cables Bucyrus 495HF2; Bucyrus 495HR; Bucyrus 495HR / HF; Bucyrus 495BI; Bucyrus 495BII; Bucyrus International 495BI | 2003 | 100 |

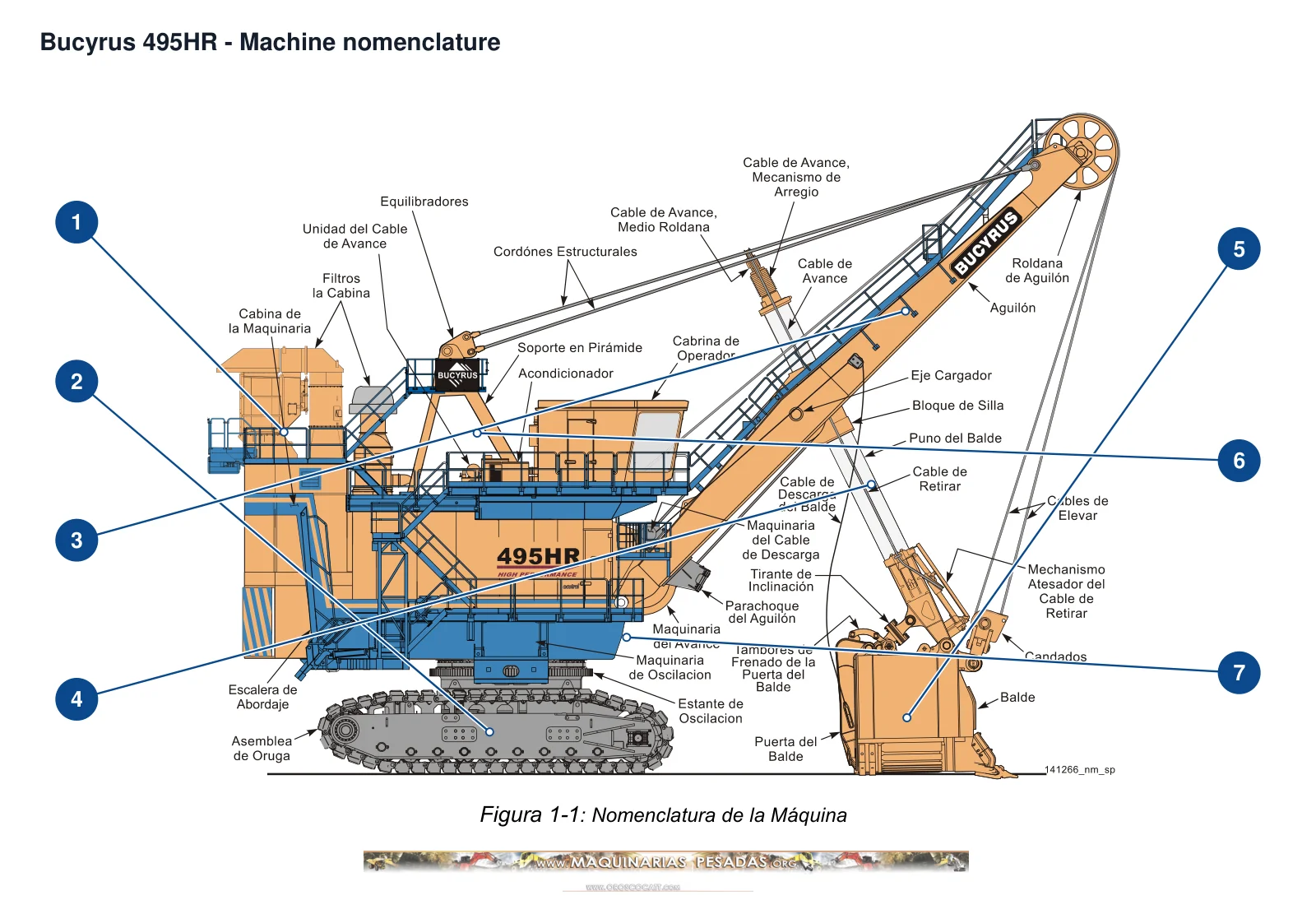

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Sala de máquinas y techo desmontable | Sala de máquinas sobre la plataforma giratoria | 495HR |
| 2 | Bastidor de oruga | Bastidor de oruga bajo la máquina | 495HR |
| 3 | Boom | Pluma inclinada delante de la plataforma giratoria | 495HR |
| 4 | Brazo de la cuchara | Brazo de cuchara entre el soporte y la cuchara | 495HR |
| 5 | Dipper | Cuchara en la parte delantera del equipo de excavación | 495HR |
| 6 | A-frame | Bastidor en A que sostiene los cables sobre la sala de máquinas | 495HR |
| 7 | Bastidor de la plataforma giratoria | Plataforma giratoria entre la sala de máquinas y las orugas | 495HR |
| Componente |
|---|
| Zapata de oruga |
| Pasador de unión de la oruga |
| Rueda dentada motriz de la oruga |
| Eje de accionamiento de la oruga |
| Rodamiento de apoyo de la rueda motriz de la oruga |
| Rodillo inferior de oruga |
| Eje del rodillo inferior de oruga |
| Patín deslizante de la oruga |
| Biela de unión del bastidor de oruga y tuerca de transmisión de par |
| Bastidor inferior |
| Casquillo del eje central |
| Corona dentada de giro |
| Pista superior del anillo de rodillos |
| Pista inferior del anillo de rodillos |
| Pista de empuje del anillo de rodillos |
| Rodillo cónico del anillo de rodillos |
| Jaulas interior y exterior del anillo de rodillos |
| Pasador de posicionamiento del anillo de rodillos |
| Casquillo del anillo de rodillos |
| Motor de traslación de corriente alterna (AC) |
| Reductor planetario de traslación en ángulo recto |
| Freno de disco de traslación |
| Anillo colector de alta tensión |
| Patines de escobillas del anillo colector |
| Eje central |
| Arandela esférica de empuje del eje central |
| Anillo de sujeción partido del eje central |
| Bastidores de extensión izquierdo y derecho de la plataforma |
| Caja de contrapeso |
| Sistema de ventilación y presurización de la sala de máquinas |
| Escaleras de acceso y escaleras de acceso |
| Patas delanteras del bastidor en A |
| Patas traseras del bastidor en A |
| Pasador de unión del bastidor en A |
| Motor de elevación |
| Transmisión de engranajes de dos etapas para elevación |
| Conjunto del eje de acoplamiento del motor de elevación |
Los modelos con los mismos componentes se agrupan; pulse un grupo para abrir su tabla.
| N.º | Componente | Ubicación | N.º de pieza / plano |
|---|---|---|---|
| 1 | Sala de máquinas y techo desmontable | Sobre el bastidor giratorio y el contrapeso | |
| 2 | Bastidor de oruga | Bastidores laterales izquierdo y derecho de orugas | S019284 / S019286 |
| 3 | Pluma | Estructura soldada de dos vigas de cajón | K380500-01 |
| 4 | Mango de la cuchara | Entre la cuchara y la semipolea del cable de empuje | |
| 7 | Bastidor de la plataforma giratoria | Soporte del bastidor en A, mecanismo de empuje, pluma, contrapeso y accionamientos | S016637 |
| Zapata de oruga | Eslabones de oruga; 495HR, versión 2003 | ||
| Pasador de unión de oruga | Uniones de eslabones de oruga | ||
| Rueda dentada motriz de oruga | Accionamiento de oruga | MP600341 | |
| Eje de la rueda dentada motriz de oruga | Apoyo de la rueda dentada motriz | MP206354 | |
| Rodamiento de apoyo de la rueda dentada motriz de oruga | Apoyo del eje de accionamiento en el bastidor lateral | 26961034 | |
| Rodillo inferior de oruga | Ramal inferior de oruga; soporte de la reacción del terreno | MP211857 | |
| Eje del rodillo inferior de oruga | Eje del rodillo inferior | MP600417 | |
| Barra de deslizamiento superior de oruga | Ramal superior de oruga | ||
| Tirante del bastidor de oruga y tuerca de apriete | Unión del bastidor lateral con el inferior | 82637923 / MP252993 | |
| Bastidor inferior | Estructura soldada de cajón con alivio de tensiones | ||
| Casquillo del eje central | Alojamiento del cubo central del bastidor inferior | ||
| Corona dentada de giro | Parte superior del bastidor inferior; corona exterior de 4 segmentos en esta versión | ||
| Pista superior de la corona de rodillos | Debajo de la plataforma giratoria | ||
| Pista inferior de la corona de rodillos | Superficie superior de la corona dentada de giro | ||
| Pista de empuje de la corona de rodillos | Sistema de apoyo de la corona de rodillos | ||
| Rodillo cónico de la corona de rodillos | Corona de rodillos; 50 rodillos en esta versión | ||
| Jaulas interior y exterior de la corona de rodillos | Sistema de posicionamiento de rodillos | ||
| Pasador de posicionamiento de la corona de rodillos | Posicionamiento y separación de rodillos | ||
| Casquillo de la corona de rodillos | Pasador de posicionamiento del rodillo | ||
| Motor de traslación de CA | Orugas izquierda y derecha; un motor por lado en esta versión | ||
| Reductor planetario angular de traslación | Motores de traslación de ambos lados | MP600013 | |
| Freno de disco de traslación | Freno de traslación; aplicación por resorte y liberación neumática | 29190177 | |
| Anillo colector de alta tensión | Suministro eléctrico del bastidor inferior a la plataforma giratoria | S023500-VG02 | |
| Zapata de escobilla del anillo colector | Entre el cubo central y la corona dentada | C108037-01 / C108038-01 | |
| Eje central | Forja cilíndrica hueca de gran diámetro; rosca inferior | ||
| Arandela esférica de empuje del eje central | Entre la tuerca de ajuste inferior y el bastidor inferior | ||
| Anillo de sujeción partido del eje central | Parte superior del eje central | E019621-01 | |
| Bastidores de extensión izquierdo y derecho de la plataforma | Soportes del transformador, maquinaria auxiliar y paredes de la sala de máquinas | S015091 / S015096 | |
| Caja de contrapeso | Parte trasera; caja soldada compartimentada | ||
| Sistema de ventilación y presurización de la sala de máquinas | Sala de máquinas | ||
| Escalera vertical y escalera de acceso | Accesos izquierdo y derecho | ||
| Montante delantero del bastidor en A | Estructura de apoyo delantera | ||
| Montante trasero del bastidor en A | Estructura de apoyo delantera | ||
| Pasador de unión del bastidor en A | Unión del bastidor en A con el giratorio | ||
| Motor eléctrico de izado | Accionamiento de la transmisión de izado de dos etapas | 12482505 | |
| Transmisión de engranajes de izado de dos etapas | Primera etapa: lubricación por aceite en caja cerrada; segunda: engranajes abiertos | ||
| Conjunto del eje de acoplamiento del motor de izado | Unión del motor y el eje del piñón | ||
| Freno de disco de izado | Extremo del motor de izado | 29190183 | |
| Codificador rotativo de izado | Limitación del recorrido de izado | ||
| Tambor de izado | Enrollado del cable de izado | S006620 | |
| Engranaje de izado y soporte del cubo | Transmisión lateral del tambor de izado | E020030-01 / S004509 | |
| Rodamientos de los ejes de izado | Apoyos de los ejes de izado | ||
| Reductor planetario de giro | Dos reductores planetarios con motores verticales | 82330296 | |
| Piñón de salida estriado de giro | Salidas de reductores; engrane con la corona dentada fija | ||
| Motor eléctrico de giro | Accionamiento de giro | 12478633 / 12478634 | |
| Freno de disco de giro | Extremos de los dos motores de giro; aplicación por resorte y liberación neumática | 29190184 | |
| Motor de empuje y transmisión de engranajes | Parte central delantera de la plataforma; empuje por cable, versión 2003 | 12479407 / K380041-01 | |
| Freno de disco de empuje | Mecanismo de empuje por cable, versión 2003 | 29190187 | |
| Codificador rotativo de empuje | Limitación del recorrido del mango | ||
| Tambor de empuje | Enrollado de cables de empuje y retracción | K380050-01 | |
| Anclajes de cables de empuje y retracción | Anclaje de extremos de cables en el tambor | ||
| Cabina del operador | Parte superior delantera derecha; cabina aislada | S006773-VG02-P02 | |
| Asiento del operador y asiento auxiliar | Cabina del operador | ||
| Parabrisas y marco | Ventana delantera reemplazable de la cabina | S024955 | |
| Limpiaparabrisas eléctrico | Ventana delantera de la cabina | S025014 | |
| Unidad de climatización y presurización de la cabina | Equipamiento de la cabina | S006811-VG01 | |
| Compresor de aire de tornillo | Sistema neumático de frenado y lubricación | ||
| Depósito de aire comprimido | Sistema de aire comprimido | ||
| Unión rotativa neumática del eje central | Transferencia de aire entre la parte inferior y la plataforma giratoria | ||
| Manguera de alta presión y racores reutilizables | Sistema neumático y lubricación automática | ||
| Bomba de lubricación automática | 6 ramales de bombas en esta versión: 4 de lubricante para engranajes abiertos y 2 de grasa | 64788363 | |
| Depósito de lubricante | Bomba neumática de lubricación | E021124-01 | |
| Polipasto eléctrico de cadena monorraíl de la sala de lubricación | Sala de lubricación; polipasto de 1 ton / 907 kg | ||
| Polea de punta de la pluma | Guía delantera del cable de izado | K380045-01 | |
| Cable de acero de suspensión de la pluma | Entre el bastidor en A y la pluma; cables portantes de longitud fija | K380031-01 | |
| Conector compensador de suspensión | Extremos de cables de suspensión en el bastidor en A | ||
| Cable de izado | Configuración de izado de dos cables, versión 2003 | ||
| Cables de empuje y retracción | Empuje por cable con tambor, versión 2003 | ||
| Cable de apertura de la compuerta de la cuchara | Accionamiento eléctrico de apertura de compuerta | ||
| Montura del mango de la cuchara | Entre las vigas de la pluma; guiado longitudinal del mango | K380047-02 | |
| Casquillo de la montura | Pivote transversal de la montura | 551203-01 | |
| Eje transversal del mango de la cuchara | Eje de giro de la montura | 747412-04 | |
| Tensor del cable del mango de la cuchara | Tensado hidráulico y ajuste de longitud del cable, versión 2003 | K380085-01 | |
| Semipolea del cable de empuje del mango | Extremo del mango; guía del cable | D012141-02 | |
| Labio y parte delantera inferior de cuchara de uso general | Cuchara de uso general | ||
| Cuerpo y compuerta de cuchara de uso general | Cuchara de uso general | K200014-01 / K200015-01 | |
| Adaptador de diente desmontable Whistler | Labio de cuchara de uso general | ||
| Punta de diente de cuchara reemplazable | Adaptador de diente en el labio de la cuchara | ||
| Bisagra y barra de cierre de la compuerta de la cuchara | Mecanismo de cierre de la compuerta de la cuchara | ||
| Amortiguador de resorte de la compuerta de la cuchara | Amortiguación del balanceo de la compuerta | ||
| Conjunto de conexión del cable de izado con la cuchara | Unión del cable de izado con el exterior de la cuchara; Padlock | ||
| Motor y reductor de apertura de la compuerta de la cuchara | Cerca de la base de la pluma; accionamiento del cable de apertura | K990002-01 | |
| Soportes de mantenimiento de la caja de contrapeso (categoría) | Soportes de contrapeso para mantenimiento; ubicación según el manual de la máquina | ||
| Cable de acero de restricción de giro (categoría) | Restricción de giro durante mantenimiento; ubicación no especificada | ||
| Equipos de izado y aparejos de mantenimiento (categoría) | Equipos de mantenimiento: grúa, polipasto, aparejos y vientos | ||
| Soporte de mantenimiento y gato hidráulico (categoría) | Equipos de mantenimiento seguro; ubicación no especificada | ||
| Extractor de rodamientos, casquillos y engranajes (categoría) | Extracción de rodamientos, casquillos y engranajes; aplicación no especificada | ||
| Cilindro hidráulico de empuje HydraCrowd | Tecnología del modelo 495HR/HF en la publicación de 2010 | ||
| Conjunto de transmisión de izado BUDGE | Aplicación declarada: 495BI/495BII/495HR | ||
| Conjunto de transmisión de giro BUDGE | Aplicación declarada: 495BI/495BII/495HR | ||
| Conjunto de transmisión de empuje BUDGE | Aplicación declarada: 495BI/495BII/495HR | ||
| Conjunto de transmisión de traslación BUDGE (BI/BII) | Aplicación declarada: 495BI/495BII | ||
| Conjunto de transmisión de traslación BUDGE (HR) | Aplicación declarada: 495HR/7495HR | ||
| Frenos de izado, giro, traslación y empuje BUDGE (categoría) | Aplicación declarada: 495BI/495BII/495HR | ||
| Sistema de varillaje de acero LatchFree en el dorso de la cuchara (opción o adaptación de 2009) | Dorso de la cuchara; sustitución del mecanismo tradicional de cierre de compuerta |
| Componente | Ubicación |
|---|---|
| Cuchara 295-BII (Hobet1983) | Cuchara de 27 yd³ en el equipo citado |
| Accionamiento de CA Acutrol 295-BII (Hobet1983) | Accionamiento estático AC con componentes GE |
| Motor eléctrico de izado 295-BII (Hobet1983) | Izado; 1×1250 hp AC |
| Motor eléctrico de giro 295-BII (Hobet1983) | Giro; 2×225 hp AC |
| Motor eléctrico de empuje 295-BII (Hobet1983) | Empuje; 1×225 hp AC |
| Motor eléctrico de traslación 295-BII (Hobet1983) | Traslación; 1×675 hp AC |
| Depósito de lubricante de engranajes abiertos 7295 (sucesor, 2024) | Sistemas A1/A2/B1/B2 |
| Depósito de grasa multiuso para rodamientos 7295 (sucesor, 2024) | Sistemas C1/C2; grasa para rodamientos |
| Motor eléctrico de izado (categoría) 7295 (sucesor, 2024) | Izado; modelo sucesor indicado |
| Motor eléctrico de traslación (categoría) 7295 (sucesor, 2024) | Traslación; sin extrapolar especificaciones de la versión BII antigua |
| Motor eléctrico de empuje (categoría) 7295 (sucesor, 2024) | Empuje; configuración por cable o hidráulica no determinada |
| Motor eléctrico de giro (categoría) 7295 (sucesor, 2024) | Giro; potencia y cantidad no especificadas |
| Caja de engranajes de izado (categoría) 7295 (sucesor, 2024) | 7295 separado de los demás modelos; manual de la máquina específica |
| Caja de engranajes de giro (categoría) 7295 (sucesor, 2024) | Caja de engranajes de giro del sucesor |
| Caja de engranajes de empuje (categoría) 7295 (sucesor, 2024) | Categoría de lubricación de la caja de empuje |
| Caja de engranajes de traslación (categoría) 7295 (sucesor, 2024) | Caja de engranajes de traslación; modelos indicados |
| Sistema de varillaje de acero LatchFree en el dorso de la cuchara (opción o adaptación de 2009) | Dorso de la cuchara; sustitución del mecanismo tradicional de cierre de compuerta |
| Componente | Ubicación |
|---|---|
| Depósito de lubricante de engranajes abiertos 7395 (sucesor, 2024) | Sistemas A1/A2/B1/B2 |
| Depósito de grasa multiuso para rodamientos 7395 (sucesor, 2024) | Sistemas C1/C2; grasa para rodamientos |
| Motor eléctrico de izado (categoría) 7395 (sucesor, 2024) | Izado; modelo sucesor indicado |
| Motor eléctrico de traslación (categoría) 7395 (sucesor, 2024) | Traslación; sin extrapolar especificaciones de la versión BII antigua |
| Motor eléctrico de empuje (categoría) 7395 (sucesor, 2024) | Empuje; configuración por cable o hidráulica no determinada |
| Motor eléctrico de giro (categoría) 7395 (sucesor, 2024) | Giro; potencia y cantidad no especificadas |
| Caja de engranajes de izado (categoría) 7395 (sucesor, 2024) | 7295 separado de los demás modelos; manual de la máquina específica |
| Caja de engranajes de giro (categoría) 7395 (sucesor, 2024) | Caja de engranajes de giro del sucesor |
| Caja de engranajes de empuje (categoría) 7395 (sucesor, 2024) | Categoría de lubricación de la caja de empuje |
| Caja de engranajes de traslación (categoría) 7395 (sucesor, 2024) | Caja de engranajes de traslación; modelos indicados |
| Sistema de varillaje de acero LatchFree en el dorso de la cuchara (opción o adaptación de 2009) | Dorso de la cuchara; sustitución del mecanismo tradicional de cierre de compuerta |
La serie Bucyrus Electric Rope Shovels (295 / 395 / 495) abarca 3 modelos: Pala eléctrica de cables Bucyrus serie 295, Pala eléctrica de cables Bucyrus 395, Pala eléctrica de cables Bucyrus serie 495. Las denominaciones anteriores figuran en la tabla de modelos de esta página.
El modelo Bucyrus Electric Rope Shovels (295 / 395 / 495) figura también con estas denominaciones: Bucyrus Electric rope shovel 295HR, Bucyrus-Erie295-BII, Cat 7295, Bucyrus 295BII, Bucyrus 395 mining electric shovel, Bucyrus 395HR, Cat 7395, Bucyrus Electric rope shovel 495HR, Bucyrus 495HD, Bucyrus Electric rope shovel 495HD, Bucyrus Electric rope shovel 495HR2, Bucyrus Electric rope shovel 495HF2, Bucyrus 495HR, Bucyrus 495HR / HF.
El modelo Bucyrus Electric Rope Shovels (295 / 395 / 495) figura bajo la marca Bucyrus, tipo de equipo: pala eléctrica de cables, período: 2 2013–2014. Estado: Modelo histórico.
Constan 126 componentes, entre ellos: Cuchara 295-BII (Hobet1983), Accionamiento de CA Acutrol 295-BII (Hobet1983), Motor eléctrico de izado 295-BII (Hobet1983), Motor eléctrico de giro 295-BII (Hobet1983), Motor eléctrico de empuje 295-BII (Hobet1983), Motor eléctrico de traslación 295-BII (Hobet1983), Depósito de lubricante de engranajes abiertos 7295 (sucesor, 2024), Depósito de grasa multiuso para rodamientos 7295 (sucesor, 2024) y más. La lista completa con su ubicación está en la tabla de componentes de esta página.
Bastidor de oruga: S019284 / S019286, Rueda dentada motriz de oruga: MP600341, Eje de la rueda dentada motriz de oruga: MP206354, Rodamiento de apoyo de la rueda dentada motriz de oruga: 26961034, Rodillo inferior de oruga: MP211857, Eje del rodillo inferior de oruga: MP600417, Tirante del bastidor de oruga y tuerca de apriete: 82637923 / MP252993, Reductor planetario angular de traslación: MP600013, Freno de disco de traslación: 29190177, Anillo colector de alta tensión: S023500-VG02.
Componentes específicos con página propia: Sistema de varillaje de acero LatchFree en el dorso de la cuchara (opción o adaptación de 2009), Soportes de mantenimiento de la caja de contrapeso (categoría), Cable de acero de restricción de giro (categoría), Equipos de izado y aparejos de mantenimiento (categoría), Soporte de mantenimiento y gato hidráulico (categoría), Extractor de rodamientos, casquillos y engranajes (categoría), Cilindro hidráulico de empuje HydraCrowd, Conjunto de transmisión de izado BUDGE y más (13 en total).
Bucyrus 295HR → Cat / Unit Rig 7295, Caterpillar 7395, Bucyrus 495HD → Cat / Unit Rig 7495 HD, Bucyrus 495HR2 → Cat / Unit Rig 7495.
Envíenos un plano o una muestra e indíquenos el modelo del equipo y el nombre de la pieza.
Indique el modelo del equipo y el plano para la revisión de ingeniería y el presupuesto. Si preocupan la vida útil o el desgaste, describa también las condiciones de operación.
O contáctenos directamente: +86 156 3797 3199
zzx@anranst.com
ANRANST ofrece a clientes de todo el mundo evaluación de ingeniería, producción en fundiciones certificadas según los requisitos técnicos del cliente, control de calidad y entrega de la pieza terminada para piezas de desgaste a medida y repuestos industriales, con capacidad para atender otras piezas industriales a medida.
Revisamos las superficies de acoplamiento y las dimensiones de interfaz, y evaluamos la viabilidad de material, tratamiento térmico y fabricación.
Material grades and heat-treatment processes are specified order by order, stated in the technical agreement and tracked through production.
Confirmación del plano, control de material y de proceso, seguimiento de producción, inspección y coordinación de la aceptación.
Coordinamos la fabricación, la confirmación de calidad, el embalaje y la entrega de piezas completas en un proceso de suministro cerrado y viable.
Facilítenos el modelo existente, los planos, los materiales o las condiciones de operación para identificar la revisión técnica y la vía de suministro adecuadas.
Enviar una consulta
