Perforadoras rotativas de barrenos de voladura Bucyrus serie HR / SK

Perforadora de orugas de barrenos de voladura por rotación / martillo en fondo · 7 modelos

Bucyrus HR / SK Series Rotary Blasthole Drills – Perforadora de orugas de barrenos de voladura por rotación / martillo en fondo
Bucyrus HR / SK Series Rotary Blasthole Drills – Perforadora de orugas de barrenos de voladura por rotación / martillo en fondo (2)

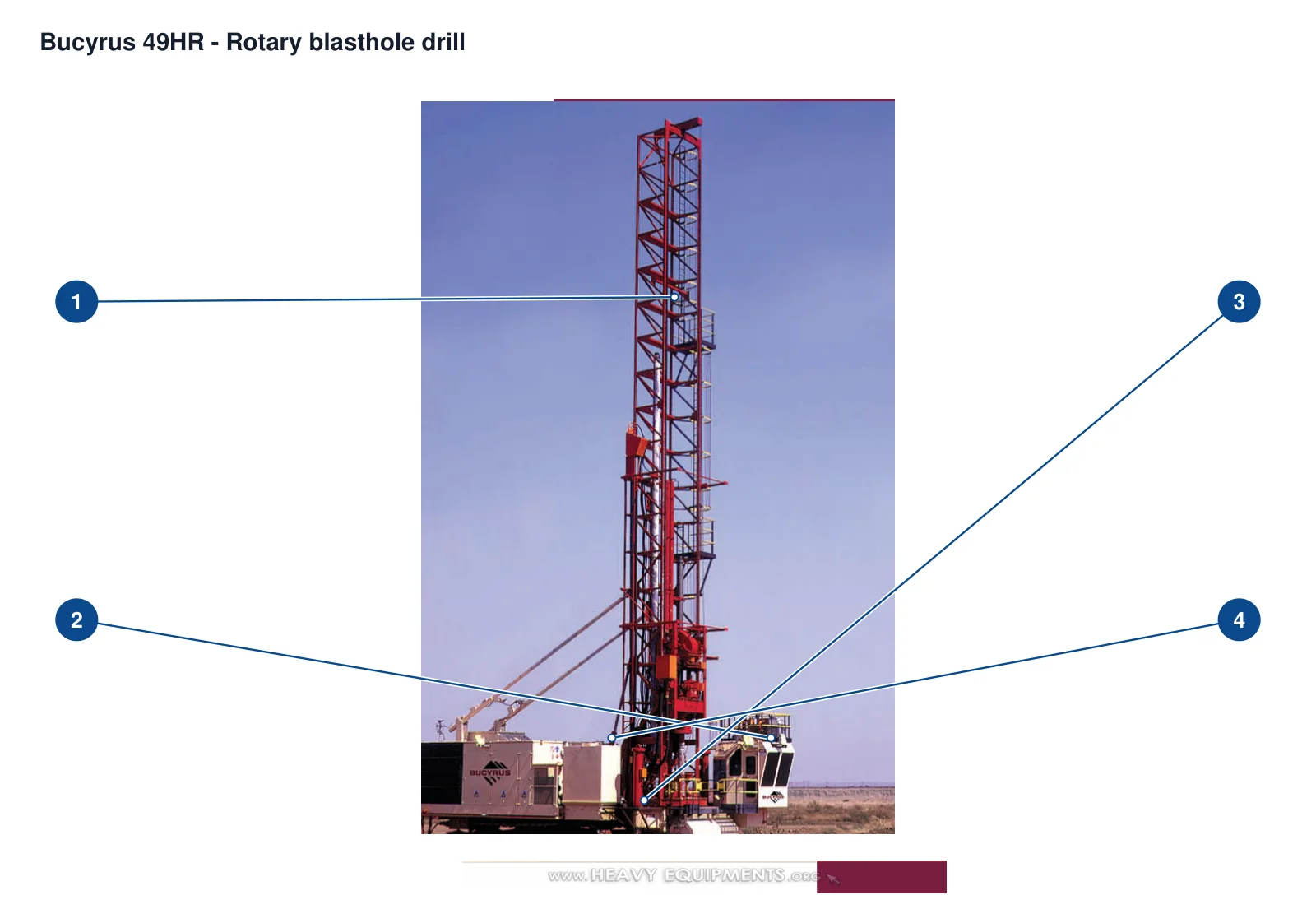

Modelo en la imagen: 49HR
Bucyrus
BucyrusMarca
Perforadora de orugas de barrenos de voladura por rotación / martillo en fondoTipo de equipo
Modelo históricoEstado
Bucyrus

Modelos de la serie y nombres históricos

Seleccione un modelo para ir a su tabla de componentes; las denominaciones anteriores figuran en «Nombres históricos».

ModeloNombres históricosPeríodoComponentes
Bucyrus 33HR perforadora rotativa de barrenos de voladuraBucyrus 33HR; Bucyrus serie 339
Bucyrus 35HR perforadora rotativa de barrenos de voladuraBucyrus 35HR; Bucyrus serie 359
Bucyrus 37HR perforadora rotativa de barrenos de voladuraBucyrus 37HR; Bucyrus serie 379
Bucyrus 39HR perforadora rotativa de barrenos de voladuraBucyrus 39HR; Bucyrus serie 396
Perforadora rotativa de barrenos de voladura Bucyrus 49HRBucyrus 49HR; Bucyrus Perforadora rotativa de barrenos de voladura 49HR; Bucyrus 49HR (HVC Drill13)201223
Perforadora rotativa de barrenos de voladura Bucyrus 59HRBucyrus Perforadora rotativa de barrenos de voladura 59HR; Bucyrus 59HR2 2013–20148
Perforadora rotativa de barrenos de voladura Bucyrus serie SKBucyrus Perforadora rotativa de barrenos de voladura SKFX; Bucyrus Perforadora rotativa de barrenos de voladura SKF; Bucyrus Perforadora rotativa de barrenos de voladura SKS; Bucyrus Perforadora rotativa de barrenos de voladura SKL; SKF; SKS2 2013–201432
Modelo sucesor actual: Bucyrus 49HR → Cat / Unit Rig MD6640; Bucyrus 59HR → Cat / Unit Rig MD6750; Bucyrus SKFX → Cat / Unit Rig MD6240; Bucyrus SKF → Cat / Unit Rig MD6290; Bucyrus SKS → Cat / Unit Rig MD6420; Bucyrus SKL → Cat / Unit Rig MD6540
Bucyrus

Componentes numerados

Los números del esquema se corresponden con las filas siguientes.

N.ºComponenteUbicaciónAplica a
1MastMástil vertical sobre la plataforma de perforación49HR
2Cabina del operadorCabina en la parte delantera de la plataforma de perforación49HR
3Conjunto de orugasConjunto de orugas bajo la plataforma de perforación49HR
4Bastidor principalBastidor portante sobre las orugas49HR
Otros componentes · 40 elementos
Componente
Motor de rotación de corriente continua
Motor de elevación / empuje de corriente continua
Viga móvil
Controlador PLC
Reductor de rotación
Reductor de elevación / empuje
Cremallera y piñón de elevación / empuje
Cabezal de accionamiento de perforación
Tubo de perforación
Broca de perforación
Stabilizer
Conjunto de unión / conexión de la herramienta de perforación
Codificador de posición de profundidad
Válvula de inyección de agua
Mecanismo de empuje por cremallera y piñón de 49HR
Sistema de cambio de barras de 49HR
Llave hidráulica para barras de 49HR (opcional)
Unión giratoria de aire de 49HR (opcional)
Sistema de lubricación con llenado rápido de aceite de 49HR (opcional)
Sistema de captación de polvo en seco o de inyección de agua de 49HR (opcional)
Llave automática de palanca Mammoth (declaración de adaptación para instalación posterior)
Conjunto de transmisión de desplazamiento de la perforadora BUDGE
Paquete de configuración para zonas frías 49HR (opción)
Llave hidráulica para barras SKL HOBO
Llave de plataforma SKL
Mesa giratoria del cambiador de palancas SKL
Cable de acero de descenso / elevación SKL
Mecanismo automático de tensado de cable con dos cilindros SKL
Llave hidráulica para barras SKS HOBO
Llave de plataforma SKS
Mesa giratoria del cambiador de barras SKS
Cable de acero de descenso / elevación SKS
Guía de acero del cabezal giratorio y patín Nylatron reemplazable SKS
Mecanismo automático de tensado de cable con dos cilindros SKS
Llave hidráulica para barras SKFX HOBO
Llave de plataforma SKFX
Mesa giratoria del cambiador de barras SKFX
Cable de empuje / elevación SKFX
Guía de acero del cabezal giratorio y patín Nylatron reemplazable SKFX
Mecanismo automático de tensado de cable con dos cilindros SKFX
Bucyrus

Componentes por modelo

Los modelos con los mismos componentes se agrupan; pulse un grupo para abrir su tabla.

Perforadora rotativa de barrenos de voladura Bucyrus serie SK32 elementos
ComponenteUbicación
SKL Llave hidráulica de desacoplamiento de barras HOBOZona de desacoplamiento de uniones de barras
SKL Llave de cubiertaZona de sujeción de barras en cubierta
SKL Carrusel del cambiador de barrasZona de gestión y cambio de barras
SKL Cable de acero de empuje e izadoMecanismo de avance del mástil de perforación
SKL Tensor automático de cables de dos cilindrosTensado de cables de empuje e izado; solo determinados modelos SKS
SKS Llave hidráulica de desacoplamiento de barras HOBOZona de desacoplamiento de uniones de barras
SKS Llave de cubiertaZona de sujeción de barras en cubierta
SKS Carrusel del cambiador de barrasZona de gestión y cambio de barras
SKS Cable de acero de empuje e izadoMecanismo de avance del mástil de perforación
SKS Guías de acero del cabezal de rotación y patines Nylatron reemplazablesCarro del cabezal en el cordón principal del mástil
SKS Tensor automático de cables de dos cilindrosTensado de cables de empuje e izado; solo determinados modelos SKS
SKFX Llave hidráulica de desacoplamiento de barras HOBOZona de desacoplamiento de uniones de barras
SKFX Llave de cubiertaZona de sujeción de barras en cubierta
SKFX Carrusel del cambiador de barrasZona de gestión y cambio de barras
SKFX Cable de acero de empuje e izadoMecanismo de avance del mástil de perforación
SKFX Guías de acero del cabezal de rotación y patines Nylatron reemplazablesCarro del cabezal en el cordón principal del mástil
SKFX Tensor automático de cables de dos cilindrosTensado de cables de empuje e izado; solo determinados modelos SKS
SKF Llave hidráulica de desacoplamiento de barras HOBOZona de desacoplamiento de uniones de barras
SKF Llave de cubiertaZona de sujeción de barras en cubierta
SKF Carrusel del cambiador de barrasZona de gestión y cambio de barras
SKF Cable de acero de empuje e izadoMecanismo de avance del mástil de perforación
SKF Guías de acero del cabezal de rotación y patines Nylatron reemplazablesCarro del cabezal en el cordón principal del mástil
SKF Núcleo de enfriador Mesabi reemplazable en campoEnfriador de canales abiertos del sistema de refrigeración
Llave automática de desacoplamiento de barras Mammoth (adaptación posterior)Configuración para los modelos indicados; interfaz pendiente de verificación
SKL Paquete para clima frío (opción)Clima frío; calentadores de fluidos, aislamiento de compartimientos, fondo del tanque y control del compresor, vidrio aislante, calefacción del suelo y mangueras de pivotes
SKL Portabarras de perforación Hammer-Tricone (opción)Cambio de herramientas de martillo en fondo y tricono; control desde cabina
SKS Paquete para clima frío (opción)Clima frío; calentadores de fluidos, aislamiento de compartimientos, fondo del tanque y control del compresor, vidrio aislante, calefacción del suelo y mangueras de pivotes
SKS Portabarras de perforación Hammer-Tricone (opción)Cambio de herramientas de martillo en fondo y tricono; control desde cabina
SKFX Paquete para clima frío (opción)Clima frío; calentadores de fluidos, aislamiento de compartimientos, fondo del tanque y control del compresor, vidrio aislante, calefacción del suelo y mangueras de pivotes
SKFX Portabarras de perforación Hammer-Tricone (opción)Cambio de herramientas de martillo en fondo y tricono; control desde cabina
SKF Paquete para clima frío (opción)Clima frío; calentadores de fluidos, aislamiento de compartimientos, fondo del tanque y control del compresor, vidrio aislante, calefacción del suelo y mangueras de pivotes
SKF Portabarras de perforación Hammer-Tricone (opción)Cambio de herramientas de martillo en fondo y tricono; control desde cabina
Perforadora rotativa de barrenos de voladura Bucyrus 49HR23 elementos
ComponenteUbicaciónN.º de pieza / plano
Motor de rotación de CCTravesaño móvil del mástil; RCP12439755 / VE360-11
Motor de izado y empuje de CCTravesaño móvil del mástil; HCP12424087 / VE359-10
Travesaño móvilInterior del mástil; soporte de dos motores de CC
Controlador PLCControl manual y automático de perforación
Caja reductora de rotaciónEntre el motor de rotación y el cabezal de perforaciónJR920-13
Caja reductora de izado y empujeEntre HCP y la transmisión de cremallera y piñónJR954-1
Cremallera y piñón de izado y empujeMecanismo de avance axial de la broca
Cabezal de rotación de perforaciónSalida del reductor de rotación
Barra de perforaciónHerramientas de perforación
Broca de perforaciónExtremo de perforación
EstabilizadorConjunto de herramientas de perforación
Conjunto de unión de herramientas de perforaciónUniones de herramientas de perforación
Codificador de posición de profundidad de perforaciónMástil; señal de posición de la broca mediante PLC12119623 / 16412240
Válvula de inyección de aguaControl de válvula mediante PLCS004022
49HR Mecanismo de empuje por cremallera y piñónZona de avance del cabezal de rotación en el mástil
49HR Sistema de cambio de barras de perforaciónZona de cambio de barras en el mástil
49HR Llave hidráulica de desacoplamiento de barras (opción)Zona de desacoplamiento de uniones; control desde cabina97903545 / VM1709-4
49HR Unión rotativa de aire (opción)Suministro de aire a la barra de perforación giratoria
49HR Sistema de lubricación con llenado rápido de aceite (opción)Zona de llenado de aceite y lubricaciónAYB101-1
49HR Sistema de captación de polvo seco o inyección de agua (opción)Control de polvo de perforación; configuraciones alternativasE022468-01
Llave automática de desacoplamiento de barras Mammoth (adaptación posterior)Configuración para los modelos indicados; interfaz pendiente de verificación
Conjunto de transmisión de traslación de perforadora BUDGEAplicación declarada: 49HR
49HR Paquete para clima frío (opción)Componentes del paquete no especificados
Bucyrus 33HR perforadora rotativa de barrenos de voladura9 elementos
ComponenteUbicación
33HR Mecanismo hidráulico de empuje y elevaciónMástil / zona de avance del cabezal de rotación
33HR Carrusel de cambio de barras de perforaciónMecanismo de almacenamiento y cambio de barras
33HR Cabina del operadorZona de operación de la plataforma
33HR Mástil de perforaciónParte superior del mástil; elevación y descenso con el cabezal
33HR Opciones de motor diésel y compresor de aireZona de potencia de la plataforma; C18 en columnas 33/35 y C27 en columna 37, sin generalizar a todas las épocas
33HR Sistema automático motorizado de desenroscado de barras (opcional)Zona de desenroscado de uniones de barras
33HR Casquillo guía de barra en la plataforma giratoria (opcional)Orificio guía de barra en la plataforma
33HR Acoplamiento amortiguador del cabezal de rotación (opcional)Entre el cabezal de rotación y la barra
33HR Sistema de lubricación centralizada (opcional)Alimentación de los puntos de lubricación de la máquina
Bucyrus 35HR perforadora rotativa de barrenos de voladura9 elementos
ComponenteUbicación
35HR Mecanismo hidráulico de empuje y elevaciónMástil / zona de avance del cabezal de rotación
35HR Carrusel de cambio de barras de perforaciónMecanismo de almacenamiento y cambio de barras
35HR Cabina del operadorZona de operación de la plataforma
35HR Mástil de perforaciónParte superior del mástil; elevación y descenso con el cabezal
35HR Opciones de motor diésel y compresor de aireZona de potencia de la plataforma; C18 en columnas 33/35 y C27 en columna 37, sin generalizar a todas las épocas
35HR Sistema automático motorizado de desenroscado de barras (opcional)Zona de desenroscado de uniones de barras
35HR Casquillo guía de barra en la plataforma giratoria (opcional)Orificio guía de barra en la plataforma
35HR Acoplamiento amortiguador del cabezal de rotación (opcional)Entre el cabezal de rotación y la barra
35HR Sistema de lubricación centralizada (opcional)Alimentación de los puntos de lubricación de la máquina
Bucyrus 37HR perforadora rotativa de barrenos de voladura9 elementos
ComponenteUbicación
37HR Mecanismo hidráulico de empuje y elevaciónMástil / zona de avance del cabezal de rotación
37HR Carrusel de cambio de barras de perforaciónMecanismo de almacenamiento y cambio de barras
37HR Cabina del operadorZona de operación de la plataforma
37HR Mástil de perforaciónParte superior del mástil; elevación y descenso con el cabezal
37HR Opciones de motor diésel y compresor de aireZona de potencia de la plataforma; C18 en columnas 33/35 y C27 en columna 37, sin generalizar a todas las épocas
37HR Sistema automático motorizado de desenroscado de barras (opcional)Zona de desenroscado de uniones de barras
37HR Casquillo guía de barra en la plataforma giratoria (opcional)Orificio guía de barra en la plataforma
37HR Acoplamiento amortiguador del cabezal de rotación (opcional)Entre el cabezal de rotación y la barra
37HR Sistema de lubricación centralizada (opcional)Alimentación de los puntos de lubricación de la máquina
Perforadora rotativa de barrenos de voladura Bucyrus 59HR8 elementos
ComponenteUbicación
59HR Mecanismo de empuje por cremallera y piñónZona de avance del cabezal de rotación en el mástil
59HR Sistema de cambio de barras de perforaciónZona de cambio de barras en el mástil
59HR Llave hidráulica de desacoplamiento de barras (opción)Zona de desacoplamiento de uniones; control desde cabina
59HR Unión rotativa de aire (opción)Suministro de aire a la barra de perforación giratoria
59HR Sistema de lubricación con llenado rápido de aceite (opción)Zona de llenado de aceite y lubricación
59HR Sistema de captación de polvo seco o inyección de agua (opción)Control de polvo de perforación; configuraciones alternativas
Llave automática de desacoplamiento de barras Mammoth (adaptación posterior)Configuración para los modelos indicados; interfaz pendiente de verificación
59HR Paquete para clima frío (opción)Componentes del paquete no especificados
Bucyrus 39HR perforadora rotativa de barrenos de voladura6 elementos
ComponenteUbicaciónN.º de pieza / plano
39HR Mecanismo hidráulico de empuje y elevaciónMástil / zona de avance del cabezal de rotación62047452 / C115668−01
39HR Carrusel de cambio de barras de perforaciónMecanismo de almacenamiento y cambio de barrasS039810−VG04
39HR Cabina del operadorZona de operación de la plataformaS044502
39HR Mástil de estructura tripleParte superior del mástil de perforación
39HR Controlador PLCSistema de control de la máquina62046652
39HR Accionamiento diésel o eléctricoZona de potencia; configuraciones diésel o eléctrica

Preguntas frecuentes

¿Qué modelos abarca la serie Bucyrus HR / SK Series Rotary Blasthole Drills?

La serie Bucyrus HR / SK Series Rotary Blasthole Drills abarca 7 modelos: Bucyrus 33HR perforadora rotativa de barrenos de voladura, Bucyrus 35HR perforadora rotativa de barrenos de voladura, Bucyrus 37HR perforadora rotativa de barrenos de voladura, Bucyrus 39HR perforadora rotativa de barrenos de voladura, Perforadora rotativa de barrenos de voladura Bucyrus 49HR, Perforadora rotativa de barrenos de voladura Bucyrus 59HR, Perforadora rotativa de barrenos de voladura Bucyrus serie SK. Las denominaciones anteriores figuran en la tabla de modelos de esta página.

¿Con qué otros nombres o denominaciones se conoce el modelo Bucyrus HR / SK Series Rotary Blasthole Drills?

El modelo Bucyrus HR / SK Series Rotary Blasthole Drills figura también con estas denominaciones: Bucyrus 33HR rotary blasthole drilling rig, Bucyrus 33HR, Bucyrus 33 Series, Bucyrus 35HR rotary blasthole drilling rig, Bucyrus 35HR, Bucyrus 35 Series, Bucyrus 37HR rotary blasthole drilling rig, Bucyrus 37HR, Bucyrus 37 Series, Bucyrus 39HR rotary blasthole drilling rig, Bucyrus 39HR, Bucyrus 39 Series, Bucyrus 49HR rotary blasthole drilling rig, Bucyrus 49HR.

¿De qué marca y de qué tipo de equipo es el modelo Bucyrus HR / SK Series Rotary Blasthole Drills?

El modelo Bucyrus HR / SK Series Rotary Blasthole Drills figura bajo la marca Bucyrus, tipo de equipo: Perforadora de orugas de barrenos de voladura por rotación / martillo en fondo. Estado: Modelo histórico.

¿Qué componentes y piezas de desgaste constan para el modelo Bucyrus HR / SK Series Rotary Blasthole Drills?

Constan 94 componentes, entre ellos: 33HR Mecanismo hidráulico de empuje y elevación, 33HR Carrusel de cambio de barras de perforación, 33HR Cabina del operador, 33HR Mástil de perforación, 33HR Opciones de motor diésel y compresor de aire, 33HR Sistema automático motorizado de desenroscado de barras (opcional), 33HR Casquillo guía de barra en la plataforma giratoria (opcional), 33HR Acoplamiento amortiguador del cabezal de rotación (opcional) y más. La lista completa con su ubicación está en la tabla de componentes de esta página.

¿Qué números de plano o de pieza constan para el modelo Bucyrus HR / SK Series Rotary Blasthole Drills?

39HR Mecanismo hidráulico de empuje y elevación: 62047452 / C115668−01, 39HR Carrusel de cambio de barras de perforación: S039810−VG04, 39HR Cabina del operador: S044502, 39HR Controlador PLC: 62046652, Motor de rotación de CC: 12439755 / VE360-11, Motor de izado y empuje de CC: 12424087 / VE359-10, Caja reductora de rotación: JR920-13, Caja reductora de izado y empuje: JR954-1, Codificador de posición de profundidad de perforación: 12119623 / 16412240, Válvula de inyección de agua: S004022.

¿Qué componentes específicos del modelo Bucyrus HR / SK Series Rotary Blasthole Drills tienen página propia?

Componentes específicos con página propia: Llave automática de desacoplamiento de barras Mammoth (adaptación posterior), Conjunto de transmisión de traslación de perforadora BUDGE, 49HR Paquete para clima frío (opción), 59HR Paquete para clima frío (opción), SKL Paquete para clima frío (opción), SKL Portabarras de perforación Hammer-Tricone (opción), SKS Paquete para clima frío (opción), SKS Portabarras de perforación Hammer-Tricone (opción) y más (12 en total).

¿Cuál es el modelo sucesor actual del Bucyrus HR / SK Series Rotary Blasthole Drills?

Bucyrus 49HR → Cat / Unit Rig MD6640, Bucyrus 59HR → Cat / Unit Rig MD6750, Bucyrus SKFX → Cat / Unit Rig MD6240, Bucyrus SKF → Cat / Unit Rig MD6290.

¿Cómo consulto piezas para el modelo Bucyrus HR / SK Series Rotary Blasthole Drills?

Envíenos un plano o una muestra e indíquenos el modelo del equipo y el nombre de la pieza.

Consulta

Envíenos un plano o una muestra e indíquenos el modelo del equipo y el nombre de la pieza

BucyrusVolver a la página de la marcaEnvíe sus requisitosEnvíenos un plano o una muestra e indíquenos el modelo del equipo y el nombre de la pieza

Información independiente del mercado de posventa. Los nombres y marcas de los fabricantes originales pertenecen a sus titulares y no implican autorización, afiliación ni respaldo.

Envíenos un plano o una muestra e indíquenos el modelo del equipo y el nombre de la pieza

Indique el modelo del equipo y el plano para la revisión de ingeniería y el presupuesto. Si preocupan la vida útil o el desgaste, describa también las condiciones de operación.

Marca y modelo del equipoPlanoPlano o dimensionesMaterial actualFotografías de las piezas dañadasVida útil objetivoCondiciones de operación
Solicitar presupuesto

O contáctenos directamente: +86 156 3797 3199
zzx@anranst.com

Servicios de fabricación en China

De la evaluación técnica a la entrega de la pieza terminada

ANRANST ofrece a clientes de todo el mundo evaluación de ingeniería, producción en fundiciones certificadas según los requisitos técnicos del cliente, control de calidad y entrega de la pieza terminada para piezas de desgaste a medida y repuestos industriales, con capacidad para atender otras piezas industriales a medida.

01

Revisión de planos e ingeniería

Revisamos las superficies de acoplamiento y las dimensiones de interfaz, y evaluamos la viabilidad de material, tratamiento térmico y fabricación.

02

Especificación de material y tratamiento térmico

Material grades and heat-treatment processes are specified order by order, stated in the technical agreement and tracked through production.

03

Control de calidad

Confirmación del plano, control de material y de proceso, seguimiento de producción, inspección y coordinación de la aceptación.

04

Entrega de la pieza terminada

Coordinamos la fabricación, la confirmación de calidad, el embalaje y la entrega de piezas completas en un proceso de suministro cerrado y viable.

Facilítenos el modelo existente, los planos, los materiales o las condiciones de operación para identificar la revisión técnica y la vía de suministro adecuadas.

Enviar una consulta
