Bulonadora de techo · 2 2013–2014 · 2 modelos
Seleccione un modelo para ir a su tabla de componentes; las denominaciones anteriores figuran en «Nombres históricos».
| Modelo | Nombres históricos | Período | Componentes |
|---|---|---|---|
| Bucyrus LRB bulonadora de techo | Empernadora de techo Bucyrus LRB-15AR; Cat RB120 | 2 2013–2014 | 44 |
| Bucyrus RB2 bulonadora de techo | Empernadora de techo Bucyrus RB2-52A; empernadora de techo Bucyrus RB2-88A | 2 2013–2014 | 9 |

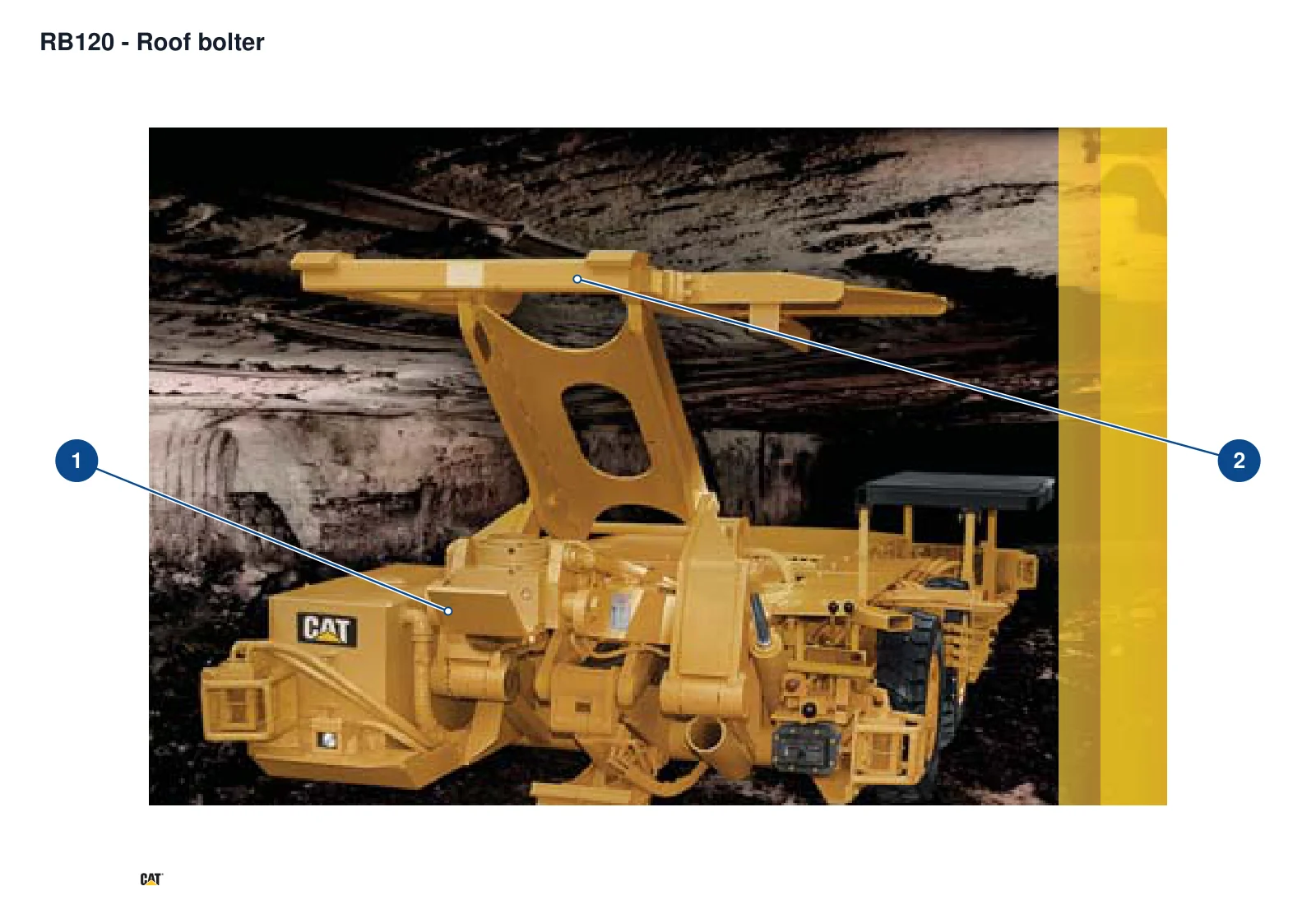

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Pluma de perforación | Pluma de perforación en la parte delantera de la empernadora | RB120 |
| 2 | Tejadillo protector | Tejadillo protector sobre el puesto del operador | RB120 |
| Componente |
|---|
| Cubo planetario de tracción de cuatro ruedas RB120 (rama sucesora) |
| Motor hidráulico de traslación RB120 (rama sucesora) |
| Freno de estacionamiento RB120 (rama sucesora) |
| Bomba de engranajes de dos etapas RB120 (rama sucesora) |
| Tanque de combustible RB120 (rama sucesora) |
| Filtro de aceite de retorno RB120 (rama sucesora) |
| Filtro dentro de la caja RB120 (rama sucesora) |
| Manguera hidráulica con doble trenzado de alambre de acero RB120 (rama sucesora) |
| Cilindro de doble efecto de la pata RB120 (rama sucesora) |
| Cilindro de doble efecto de avance del brazo de perforación RB120 (rama sucesora) |
| Válvula de retención de avance RB120 (rama sucesora) |
| Cilindro de doble efecto de los soportes RB120ATRS (rama sucesora) |
| Válvula de retención pilotada hidráulicamente RB120ATRS (rama sucesora) |
| Bloque principal de válvulas de control RB120 (rama sucesora) |
| Control auxiliar entre ruedas RB120 (rama sucesora) |
| Control auxiliar por cable del puesto de perforación RB120 (rama sucesora) |
| Manija de válvula del carrete de cable RB120 (rama sucesora) |
| Botón de arranque RB120 (rama sucesora) |
| Cinta de parada de emergencia RB120 (rama sucesora) |
| Arrancador de motor RB120 (rama sucesora) |
| Transformador RB120 (rama sucesora) |
| Interruptor automático RB120 (rama sucesora) |
| Sistema de extinción de incendios por polvo seco RB120ABC (rama sucesora) |
| ATRS en forma de H de RB120 (rama sucesora) |
| Bastidor rígido de tipo cajón y perfil bajo RB120 (rama sucesora) |
| Zona de almacenamiento de herramientas del brazo de perforación RB120 (rama sucesora) |
| walking shed ajustable RB120 (línea sucesora) |
| Manómetro RB120 (línea sucesora) |
| Soplador de extracción de polvo RB120 (línea sucesora) |
| Motor hidráulico del accionamiento de extracción de polvo RB120 (línea sucesora) |
| Polea del sistema de extracción de polvo RB120 (línea sucesora) |
| Correa trapezoidal del sistema de extracción de polvo RB120 (línea sucesora) |
| Caja colectora de polvo RB120 (línea sucesora) |
| Separador de polvo RB120 (línea sucesora) |
| Ciclón colector de polvo RB120 (línea sucesora) |
| Filtro colector de polvo RB120 (línea sucesora) |
| Neumático macizo RB120 (línea sucesora) |
| Llanta conformada RB120 (línea sucesora) |
| Tambor de cable RB120 (línea sucesora) |
| RB120 suministrado con cable de remolque (línea sucesora) |
Los modelos con los mismos componentes se agrupan; pulse un grupo para abrir su tabla.
| Componente | Ubicación |
|---|---|
| RB120 cubos de accionamiento planetario de las cuatro ruedas (modelo sucesor) | Cubos Fairfield W1B en cada rueda |
| RB120 motor hidráulico de traslación (modelo sucesor) | Motor Char-Lynn2000 en cada rueda |
| RB120 freno de estacionamiento (modelo sucesor) | Dos delanteros; aplicación por resorte y liberación hidráulica |
| RB120 bomba de engranajes de dos etapas (modelo sucesor) | Caudal de 94.6/56.8 L/min a 1770 rpm; conexión estriada al motor de la bomba |
| RB120 depósito de aceite hidráulico (modelo sucesor) | Capacidad de 446.7 L |
| RB120 filtro de retorno de aceite (modelo sucesor) | Filtración de 7 µm; derivación |
| RB120 filtro de malla dentro del depósito (modelo sucesor) | Interior del depósito |
| RB120 manguera hidráulica con dos trenzas de alambre de acero (modelo sucesor) | Presión de rotura de 621 bar; resistencia al fuego MSHA2G; conexiones JIC; no es presión de trabajo |
| RB120 cilindro de doble efecto de la pata estabilizadora (modelo sucesor) | Un cilindro; diámetro interior de 76.2 mm |
| RB120 cilindro de doble efecto de avance del brazo de perforación (modelo sucesor) | Un cilindro; diámetro interior de 127 mm; válvula de retención en línea |
| RB120 válvula de retención de avance (modelo sucesor) | Línea del cilindro del brazo de perforación |
| RB120 cilindro de apoyo ATRS de doble efecto (modelo sucesor) | Un cilindro; diámetro interior de 89 mm; válvula de retención pilotada |
| RB120 válvula de retención pilotada ATRS (modelo sucesor) | Retención del cilindro de apoyo |
| RB120 bloque principal de válvulas de control (modelo sucesor) | Puesto de traslación; seis funciones, acción bidireccional y retorno por resorte; válvula principal de alivio a 138 bar |
| RB120 mandos auxiliares entre ruedas (modelo sucesor) | Entre ruedas del lado del operador; tres grupos: pata estabilizadora, ATRS y avance a impulsos |
| RB120 mandos auxiliares por cable mecánico del puesto de perforación (modelo sucesor) | Dos mandos por cable mecánico: rotación y avance; sin atribución de control eléctrico |
| RB120 manija de válvula del carrete de cable (modelo sucesor) | Una en el puesto de traslación |
| RB120 botón de arranque (modelo sucesor) | Una en el puesto de traslación y otra en el de perforación; dos en total |
| RB120 interruptor de banda de parada de emergencia (modelo sucesor) | Tres ubicaciones: puesto de traslación, puesto de perforación y mandos de posicionamiento |
| RB120 arrancador de motor (modelo sucesor) | Arrancador electromecánico Size3 con tiras calefactoras |
| RB120 transformador (modelo sucesor) | Potencia de 1.5 kVA |
| RB120 interruptor automático (modelo sucesor) | Corriente nominal de 100 A |
| RB120 sistema de extinción de incendios con polvo seco ABC (modelo sucesor) | Cuatro puntos; depósito de 9.1 kg; activación manual desde el compartimento del operador y el puesto de perforación |
| RB120 soporte ATRS tipo H (modelo sucesor) | Alcance de 1930 mm; un cilindro principal, sin contar dos veces el cilindro de apoyo |
| RB120 bastidor rígido de cajón de perfil bajo (modelo sucesor) | Estructura de cajón ligera y de alta resistencia |
| RB120 zona de almacenamiento de herramientas del brazo de perforación (modelo sucesor) | Almacenamiento de barras, brocas, bulones y resina; no es un kit de reparación general |
| RB120 cubierta ajustable del puesto de traslación (modelo sucesor) | Ajuste manual de altura |
| RB120 manómetro (modelo sucesor) | Dos manómetros en el puesto de traslación |
| RB120 soplador de extracción de polvo (modelo sucesor) | Guyan3300; 56 CFM a 12 inHg; funcionamiento variable |
| RB120 motor hidráulico de extracción de polvo (modelo sucesor) | Accionamiento mediante poleas y correas trapezoidales; sin conexión directa coaxial |
| RB120 polea de extracción de polvo (modelo sucesor) | Poleas del soplador |
| RB120 correa trapezoidal de extracción de polvo (modelo sucesor) | Accionamiento del soplador de vacío |
| RB120 caja colectora de polvo (modelo sucesor) | Diseño tipo Donaldson; sin atribuir la fabricación de la máquina completa a Donaldson |
| RB120 separador de polvo (modelo sucesor) | Interior de la caja colectora de polvo |
| RB120 ciclón colector de polvo (modelo sucesor) | Interior de la caja colectora de polvo |
| RB120 filtro de polvo (modelo sucesor) | Interior de la caja colectora de polvo; material filtrante sin especificar |
| RB120 neumático macizo (modelo sucesor) | Cuatro neumáticos 26×7-12 |
| RB120 aro de rueda conformado (modelo sucesor) | Conjuntos de aros conformados |
| RB120 carrete de cable (modelo sucesor) | Diámetro de 457 mm; capacidad original de 83.8 mm / 275 ft con unidades incoherentes |
| RB120 cable de alimentación flexible suministrado (modelo sucesor) | Cable redondo #4/3C GGC; longitud suministrada de 7.6 m / 25 ft |
| RB120 luces delanteras y traseras (modelo sucesor) | Una lámpara incandescente Ocenco delante y otra detrás |
| RB120 cubierta protectora del puesto de perforación (modelo sucesor) | Unida al brazo de soporte ATRS; sin equipararla a la cubierta del puesto de traslación |
| RB120 motor eléctrico de la bomba (modelo sucesor) | 440VAC; 29.8 kW / 40 hp durante una hora, 1770 rpm; totalmente cerrado y antideflagrante, sin ventilación, montaje con patas y acople estriado directo de la bomba |
| RB120 kit de muestreo de aceite (modelo sucesor) | Siete kits; contenido sin especificar |
| Componente | Ubicación |
|---|---|
| Motor hidráulico de traslación | Accionamiento de las cuatro ruedas |
| Freno de estacionamiento húmedo | Frenos de las ruedas delanteras |
| Bomba de engranajes de cuatro etapas | Grupo de bombas hidráulicas |
| Filtro de retorno de aceite | Línea de retorno al depósito hidráulico |
| Cilindro de avance del brazo de perforación | Mecanismo de avance del brazo de perforación |
| Cilindro de giro del brazo de perforación | Mecanismo de giro del brazo de perforación |
| Cilindro de ajuste de la cubierta protectora de perforación | Cubierta protectora del puesto de perforación |
| Pasador de articulación central y rodamiento de empuje | Articulación del bastidor |
| Kit de muestreo de aceite | Accesorios de muestreo para mantenimiento |
La serie Bucyrus Roof Bolters (LRB / RB2) abarca 2 modelos: Bucyrus LRB bulonadora de techo, Bucyrus RB2 bulonadora de techo. Las denominaciones anteriores figuran en la tabla de modelos de esta página.
El modelo Bucyrus Roof Bolters (LRB / RB2) figura también con estas denominaciones: Bucyrus LRB roof bolter, Bucyrus Roof bolter LRB-15AR, Cat RB120, Bucyrus RB2 roof bolter, Bucyrus Roof bolter RB2-52A, Bucyrus Roof bolter RB2-88A.
El modelo Bucyrus Roof Bolters (LRB / RB2) figura bajo la marca Bucyrus, tipo de equipo: Bulonadora de techo, período: 2 2013–2014. Estado: Modelo histórico.
Constan 53 componentes, entre ellos: RB120 cubos de accionamiento planetario de las cuatro ruedas (modelo sucesor), RB120 motor hidráulico de traslación (modelo sucesor), RB120 freno de estacionamiento (modelo sucesor), RB120 bomba de engranajes de dos etapas (modelo sucesor), RB120 depósito de aceite hidráulico (modelo sucesor), RB120 filtro de retorno de aceite (modelo sucesor), RB120 filtro de malla dentro del depósito (modelo sucesor), RB120 manguera hidráulica con dos trenzas de alambre de acero (modelo sucesor) y más. La lista completa con su ubicación está en la tabla de componentes de esta página.
Bucyrus LRB-15AR → Cat / Unit Rig RB120, Bucyrus RB2-52A → Cat / Unit Rig RB220, Bucyrus RB2-88A → Cat / Unit Rig RB230.
