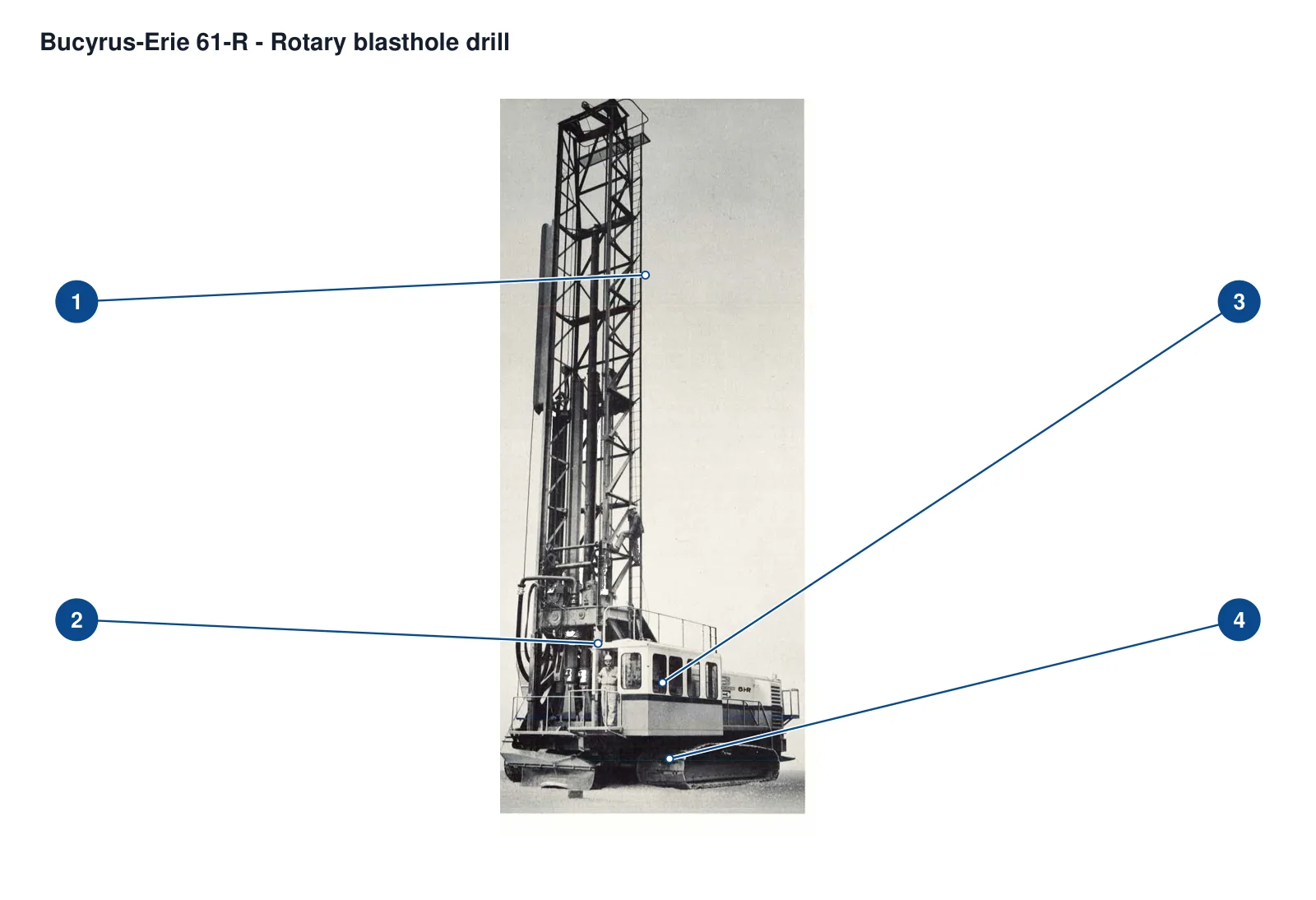

| 1 | Conjunto del mástil | Soporte de tubos, herramientas, portatubos y mecanismo de rotación y empuje | |
| 2 | Cabina del operador | Bastidor principal; mandos principales | |
| 3 | Sala de máquinas | Controles mecánicos, hidráulicos y eléctricos; presurización con aire filtrado | |
| 4 | Conjunto del tren de rodaje | Base y mecanismo de propulsión; uno de los tres conjuntos principales | E015354-02 |
| Bastidor principal | Soporte de sistemas hidráulico y neumáticos principal y auxiliar, y sala de máquinas | |
| Sistema hidráulico | Sistema del bastidor principal; circuito y tipo de bomba sin confirmar | |
| Sistema neumático principal | Sistema del bastidor principal; versión del compresor sin confirmar | |
| Sistema neumático auxiliar | Sistema auxiliar del bastidor principal | |
| Tubos y herramientas de perforación | Interior del mástil; especificaciones y contenido del kit no indicados | |
| Portatubos de perforación | Portatubos de perforación en el interior del mástil | |
| Mecanismo de rotación y empuje | Interior del mástil; descripción del conjunto | D011796-01 |
| Motor eléctrico de rotación de corriente continua | Travesaño móvil del mástil RCP en las dos perforadoras observadas | R12439749 |
| Motor eléctrico de elevación y empuje de corriente continua | Travesaño móvil del mástil HCP en las dos perforadoras observadas | 12424083 / 12424085 |
| Travesaño móvil | Mástil; dos motores de corriente continua | |
| Controlador PLC | Control manual y automático de perforación; marca no indicada | |
| Caja de engranajes reductora de rotación | Entre el motor de rotación y el cabezal de accionamiento | C103735-02 / E012256-01 |
| Caja de engranajes de elevación y empuje | Entre HCP y la cremallera con piñón | C108685-02 |
| Cremallera y piñón de elevación y empuje | Accionamiento axial de la broca | |
| Cabezal de accionamiento de perforación | Salida de la caja de engranajes de rotación | |
| Tubo de perforación | Herramientas de perforación; dimensiones no indicadas | |
| Broca de perforación | Extremo de perforación; modelo y proveedor no indicados | |
| Estabilizador de sarta de perforación | Conjunto de perforación; componente del desglose de peso estático | |
| Conjunto de unión de herramientas de perforación | Subconjuntos de perforación; componentes no indicados | |
| Codificador de posición de profundidad de perforación | Mástil; señal de posición de la broca mediante PLC en dos perforadoras | |
| Válvula de inyección de agua | Adquisición de señales PLC y corriente de válvula en equipos observados; equipamiento estándar sin confirmar | |
| Casquillo guía giratorio de cubierta Mammoth (adaptación de terceros) | Paso del tubo por la cubierta; 2/3 filas de bolas según abertura, tubo y brida del cliente | |
| Llave automática de desacople de tubos Mammoth (compatibilidad de montaje posterior declarada por el proveedor) | Compatibilidad con el modelo indicado; interfaz, lado de montaje y diámetro del tubo por confirmar | |
| Conjunto de transmisión de traslación de perforadora BUDGE | Compatibilidad con 49RIII declarada por el proveedor; diseño interno y dimensiones no indicados | |
