01

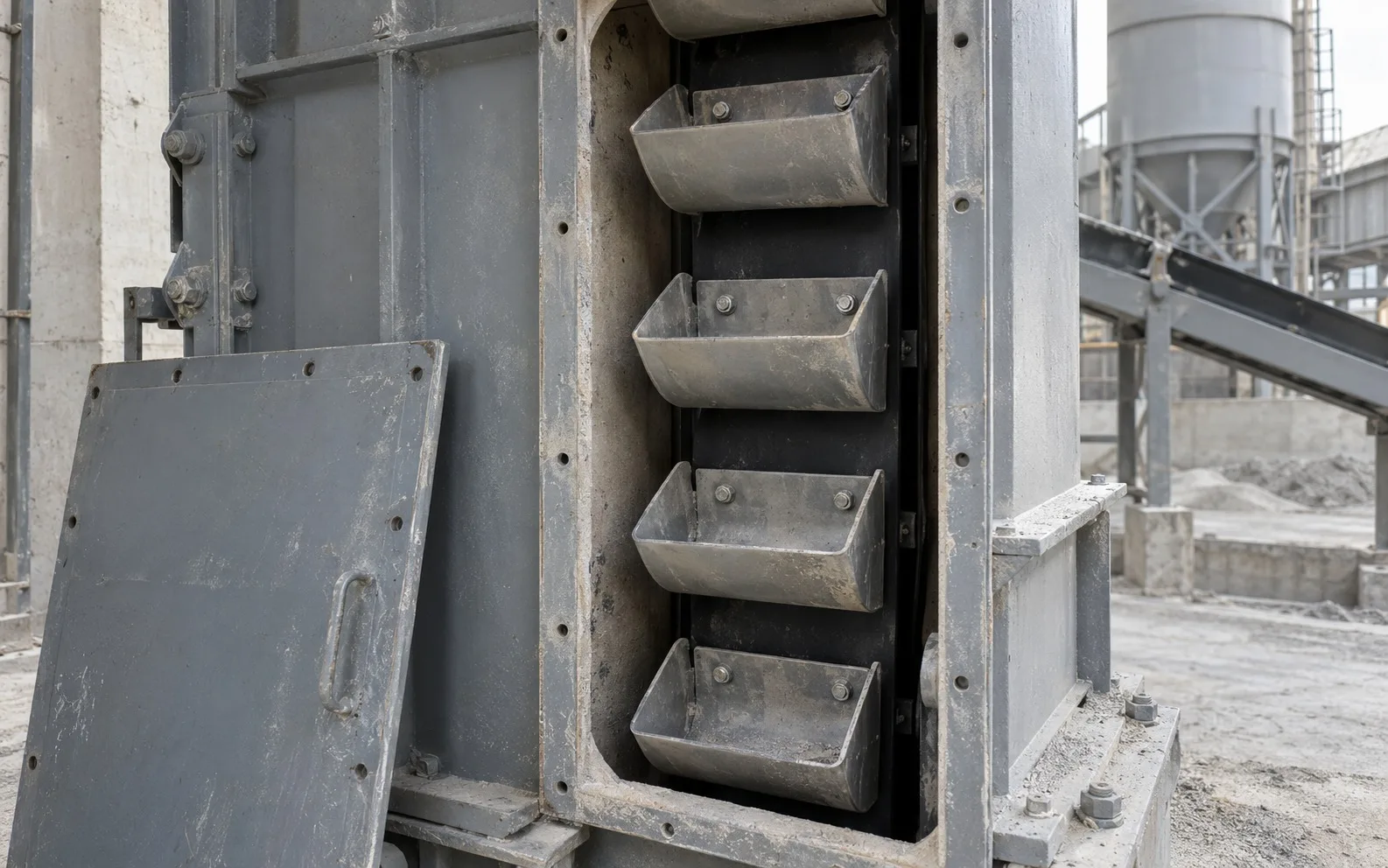

Cangilón del elevador
Cangilón
- Opciones de material
- Acero al manganeso / chapa resistente al desgaste Hardox 400
- Instalación y función
- Recipiente que transporta el material

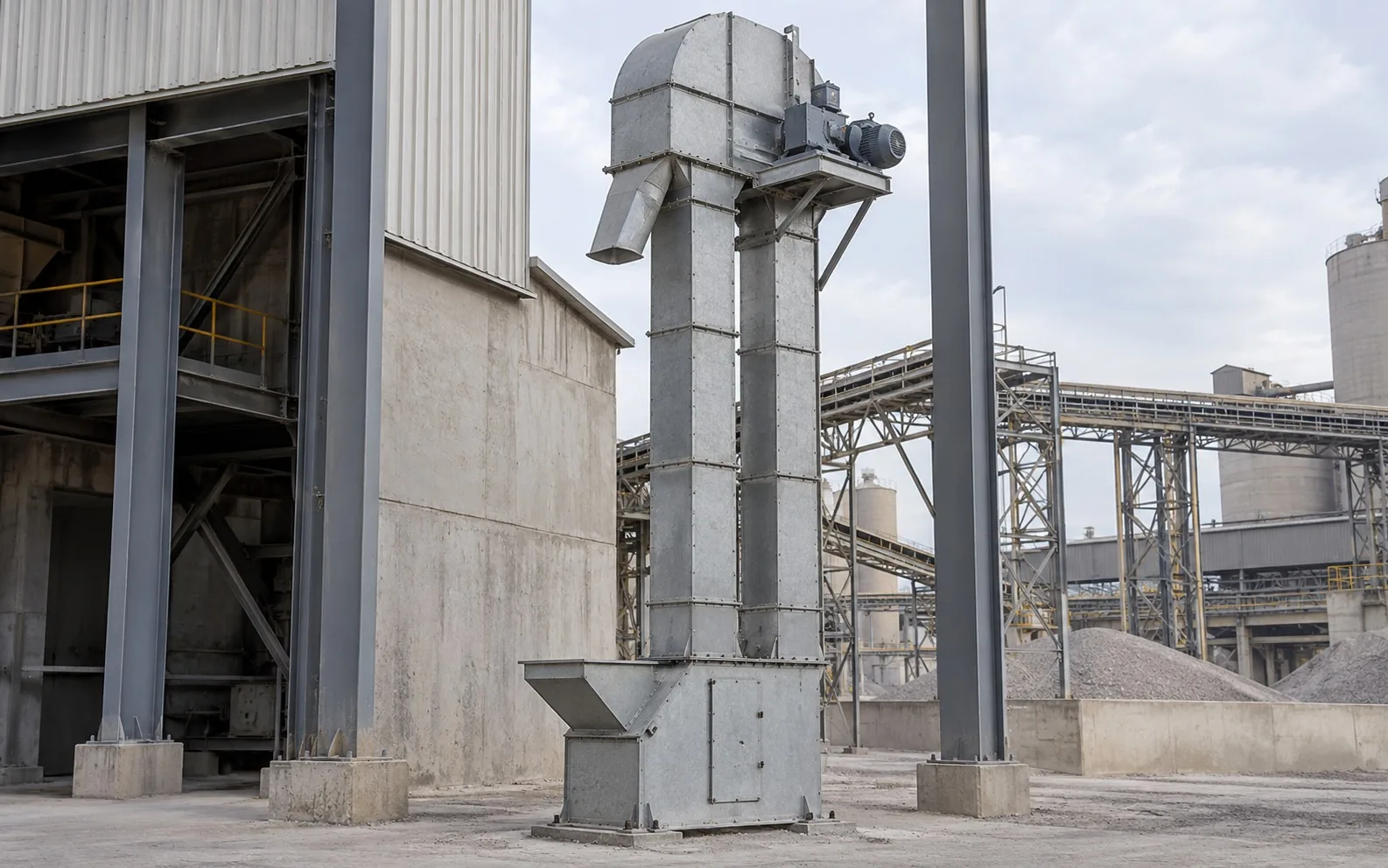

Elevador de cangilones
Los elevadores de cangilones se utilizan ampliamente para el transporte vertical en minería, cemento, procesamiento de metales y generación eléctrica. Los cangilones fijados a una cadena o banda continua elevan el material. Las piezas de desgaste se concentran en la cadena o banda y en los cangilones, que trabajan continuamente en ambientes polvorientos y abrasivos.
Vista de sección de equipo
Los elevadores de cangilones se utilizan ampliamente para el transporte vertical en minería, cemento, procesamiento de metales y generación eléctrica. Los cangilones fijados a una cadena o banda continua elevan el material. Las piezas de desgaste se concentran en la cadena o banda y en los cangilones, que trabajan continuamente en ambientes polvorientos y abrasivos.
Piezas del equipo
Identificación de piezas y detalles técnicos
Explore nombres de piezas, imágenes, opciones de materiales y requisitos técnicos. Seleccione una tarjeta para abrir la página de piezas de repuesto correspondiente.
Partes individuales
Piezas individuales y de mantenimiento
02
Eslabón de cadena
Eslabón de cadena
- Opciones de material
- Acero aleado 40Cr / 42CrMo
- Instalación y función
- Eslabones de la cadena que acciona los cangilones
03
Pasadores y casquillos de cadena
pasador de cadena / casquillo
- Opciones de material
- Acero aleado para cementación / acero inoxidable
- Instalación y función
- Piezas de desgaste en las articulaciones de la cadena
04

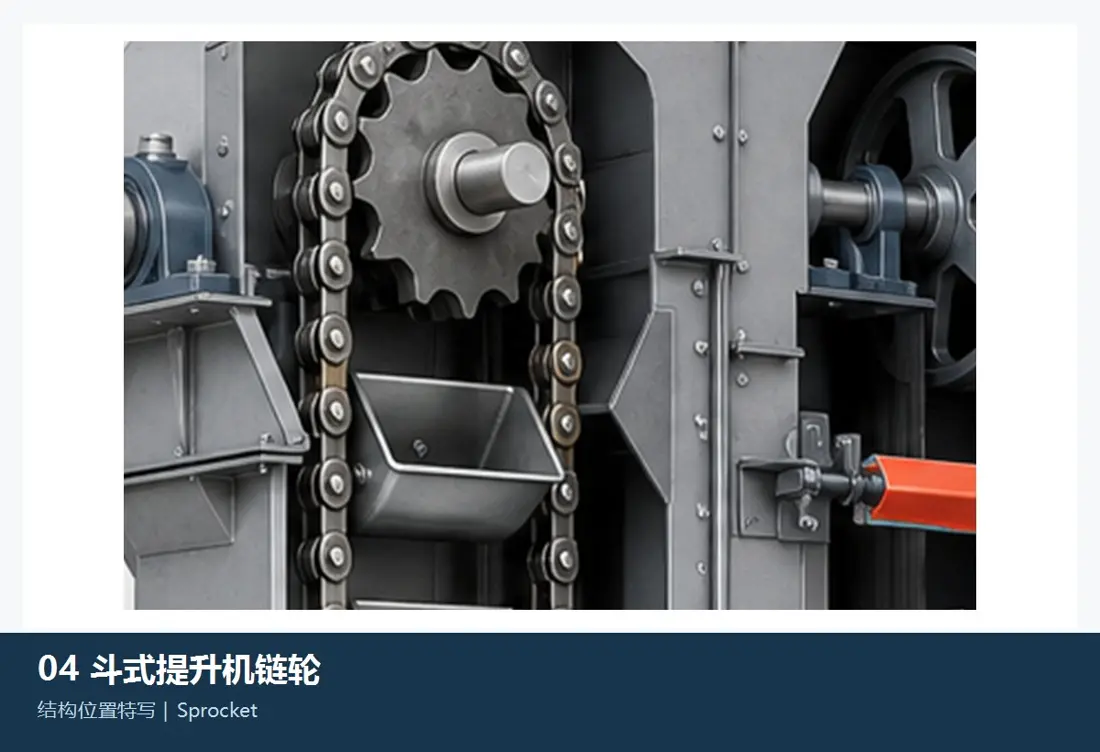

Sprocket
Sprocket
- Opciones de material
- Acero aleado 42CrMo / acero al manganeso
- Instalación y función
- Rueda dentada que acciona la cadena
05

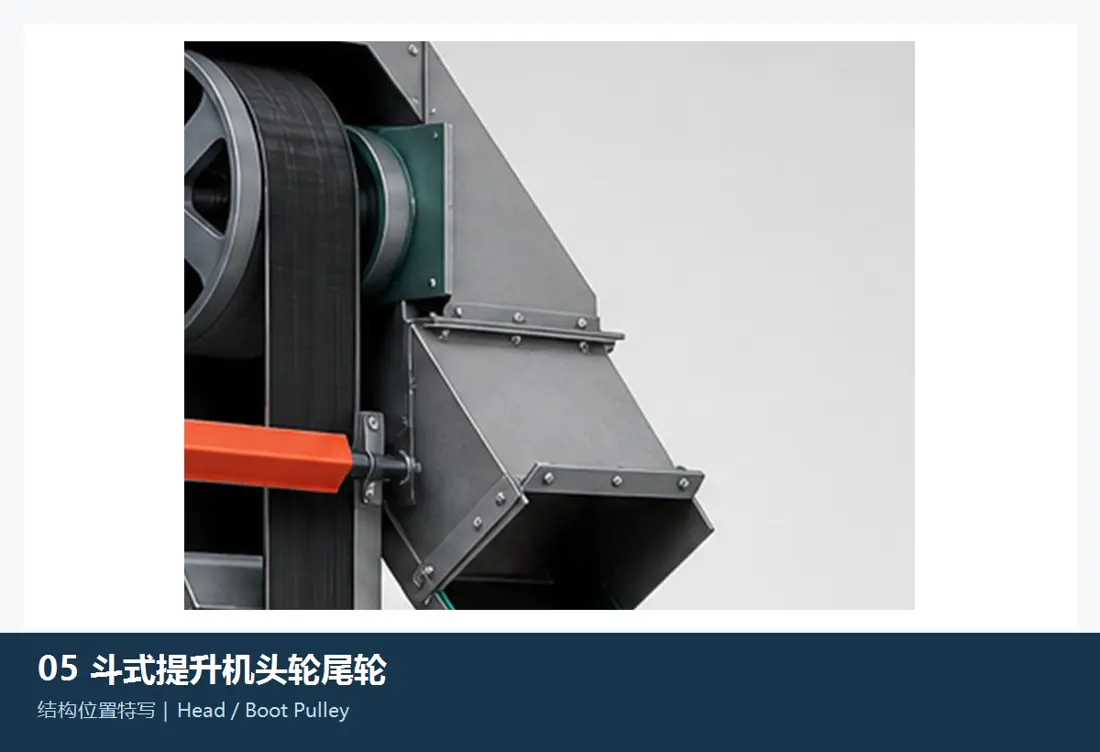

Polea de cabeza / polea de pie
Polea de cabeza / polea de pie
- Opciones de material
- Acero al carbono con recubrimiento de caucho / acero fundido
- Instalación y función
- Polea motriz para elevador de cangilones de banda
06

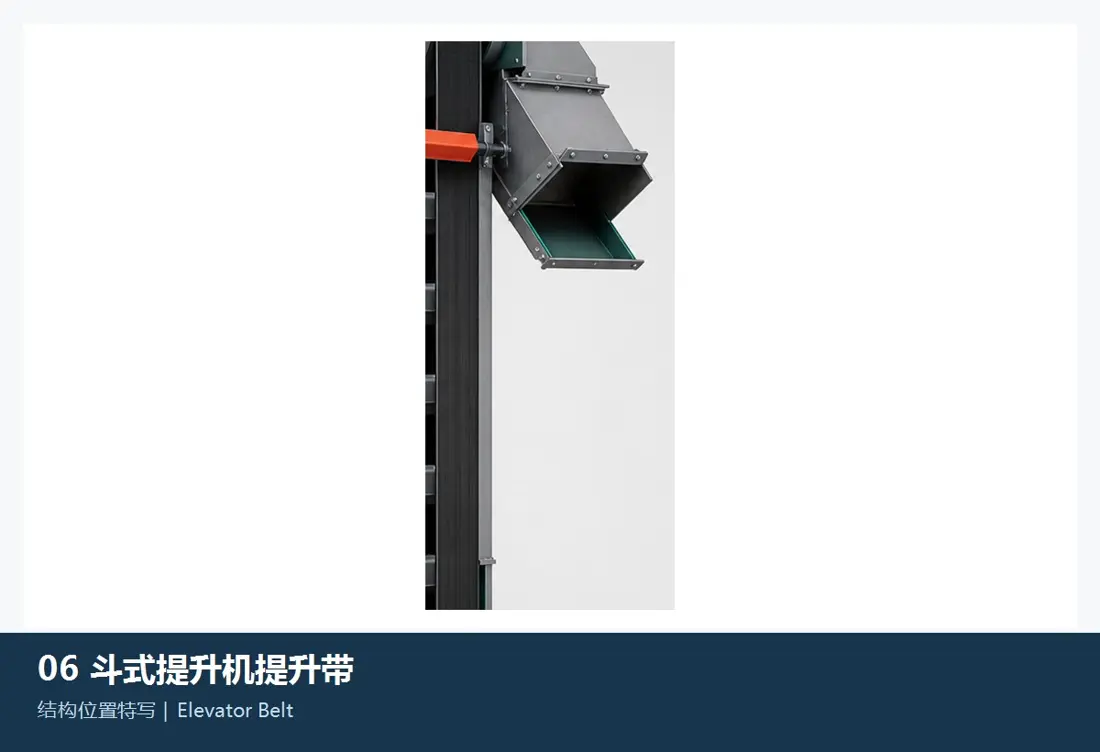

Banda del elevador
banda del elevador
- Opciones de material
- Banda de caucho con cables de acero / banda de poliéster
- Instalación y función
- Banda de tracción para elevador de cangilones de banda
07
Perno de cangilón del elevador
Perno de cangilón
- Opciones de material
- Acero inoxidable / acero aleado
- Instalación y función
- Fija los cangilones a la cadena o banda
08

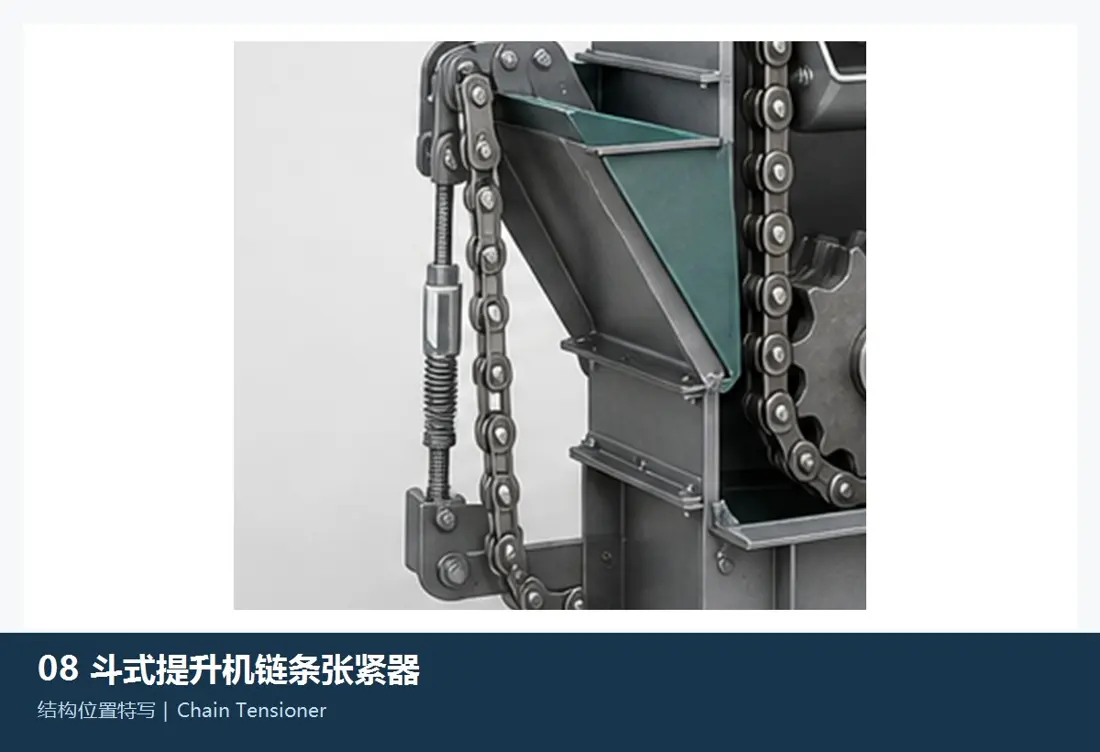

Tensor de cadena
Tensor de cadena
- Opciones de material
- Acero al carbono / Acero para muelles
- Instalación y función
- Mantiene la tensión adecuada de la cadena
09
Revestimiento de la canaleta de descarga
revestimiento de la canaleta de descarga
- Opciones de material
- Acero de alto manganeso / Chapa de acero resistente al desgaste
- Instalación y función
- Protege la canaleta de descarga del desgaste
10
Revestimiento de entrada de cola
revestimiento de la entrada del pie del elevador
- Opciones de material
- Acero de alto manganeso / Chapa de acero resistente al desgaste
- Instalación y función
- Protege la entrada de alimentación en el extremo inferior
11
Limpiador de banda
Limpiador de banda / rascador
- Opciones de material
- Poliuretano / carburo cementado
- Instalación y función
- Elimina el material adherido a la banda
Los materiales para piezas con nombres similares pueden diferir según el OEM, el modelo de máquina y las condiciones de funcionamiento. Compruebe el modelo de la máquina, el dibujo y las dimensiones medidas antes de realizar el pedido o fabricar.
Información sobre materiales
- Acero al manganeso Mn13Cr2: material que se endurece por deformación para cangilones sometidos a impactos intensos.
- Hardox 400/500: calidades candidatas de acero resistente al desgaste. Compare el rango de dureza, el espesor y los requisitos de fabricación con el certificado del material y el plano de la pieza.
- 42CrMo: acero aleado candidato para ruedas dentadas y pasadores. Especifique en el plano de la pieza el estado de temple y revenido, la dureza y los requisitos de fatiga.
- Acero aleado para cementación: material candidato para pasadores. La dureza superficial, la profundidad efectiva de capa y la tenacidad del núcleo deben ajustarse al diseño de la cadena.
Aplicabilidad de la marca
Elevadores de cangilones de banda y cadena BEUMER; identifique otros equipos instalados mediante su placa y las especificaciones de la cadena o banda.
Aplicaciones industriales
Transporte de clínker de cemento, elevación de mineral, manejo de carbón en centrales eléctricas, elevación de grano, transporte de fertilizantes y manejo de coque metalúrgico
Los materiales para piezas con nombres similares pueden diferir según el OEM, el modelo de máquina y las condiciones de funcionamiento. Compruebe el modelo de la máquina, el dibujo y las dimensiones medidas antes de realizar el pedido o fabricar.
