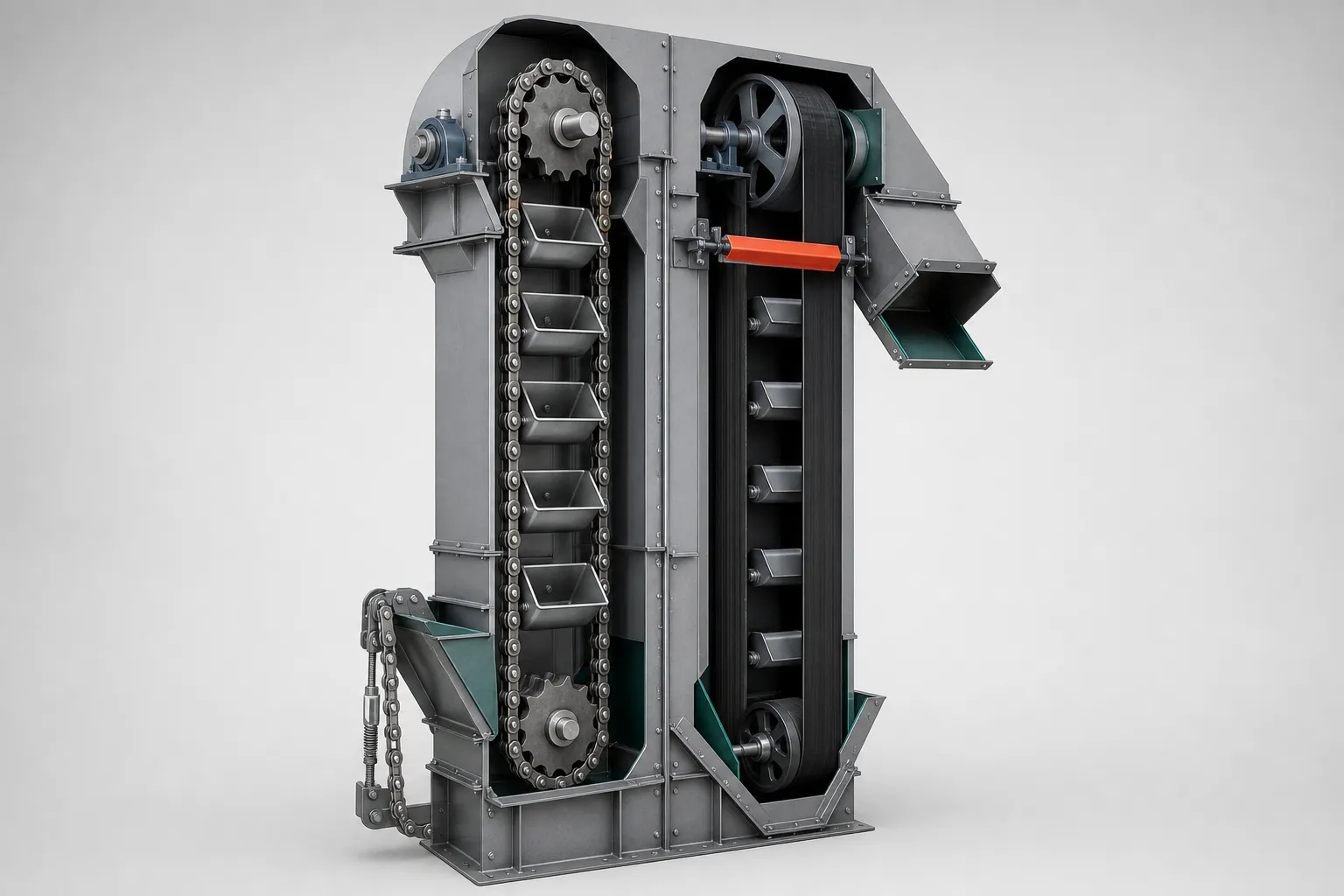

斗式提升机

料斗提升机是矿山、水泥、冶金、电力行业最常用的垂直输送设备，通过链条或皮带上的料斗循环运动，将物料从低处垂直提升至高处。耐磨件集中在链条/皮带系统和料斗系统，在高粉尘、高磨蚀环境下连续运转。

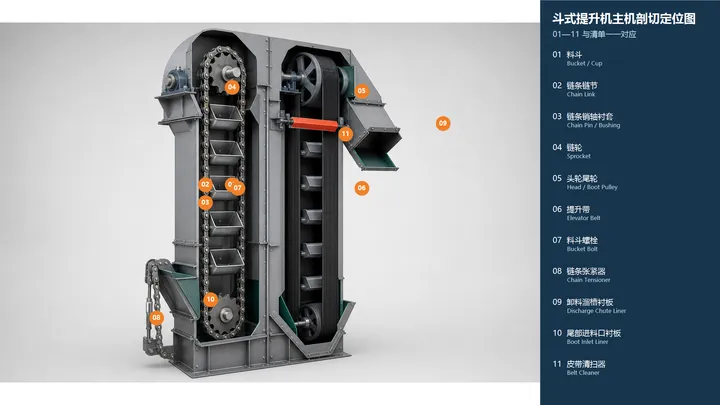

设备零件清单

零件识别与技术清单

每个零件保留原设备页面中的名称、图片、材料和技术要求；点击卡片进入行业通用备品备件页面。

核心组件与总成

核心组件与总成

单一零件与维护件

单一零件与维护件

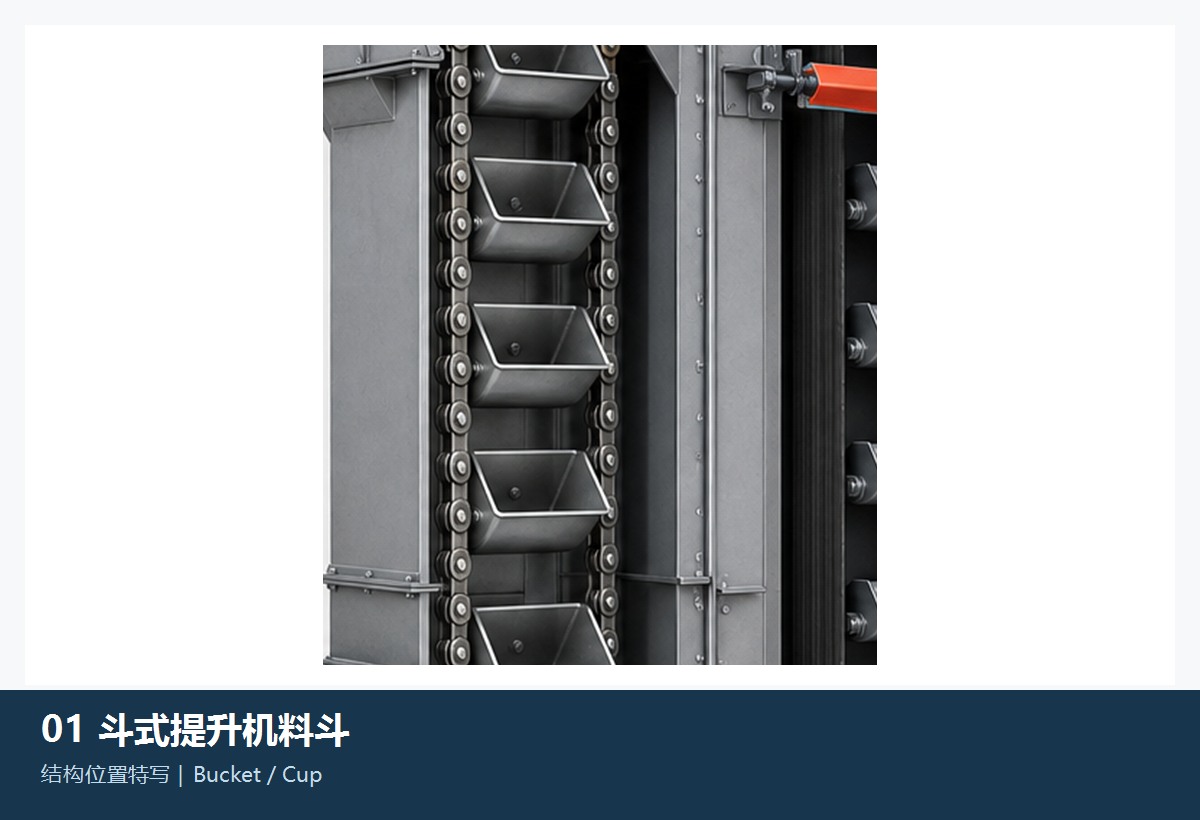

01

料斗 / 料杯

Bucket / Cup

候选材料

高锰钢 / 耐磨钢板 Hardox 400

安装位置与作用

装载物料的核心容器

维护属性

高

02

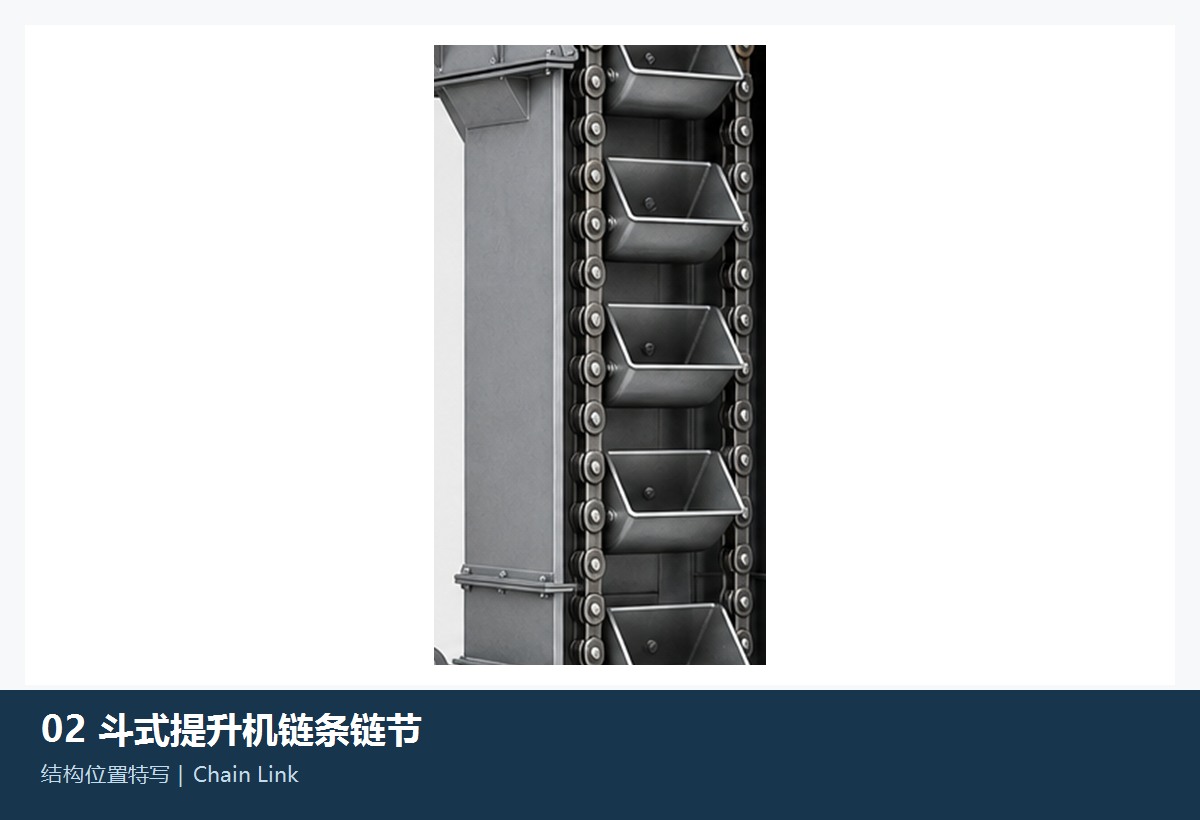

链条链节

Chain Link

候选材料

合金钢 40Cr / 42CrMo

安装位置与作用

牵引料斗的链条链节

维护属性

中

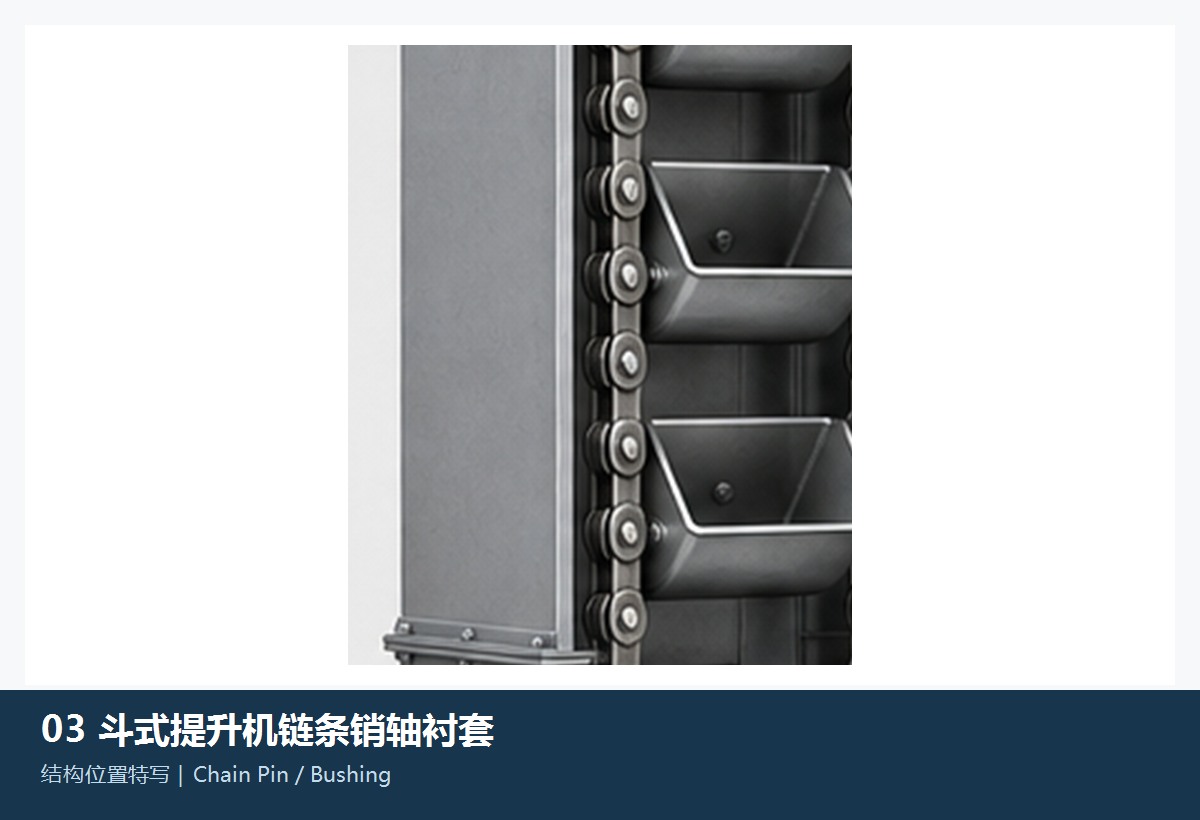

03

链条销轴/衬套

Chain Pin / Bushing

候选材料

渗碳合金钢 / 不锈钢

安装位置与作用

链条铰接处耐磨件

维护属性

高

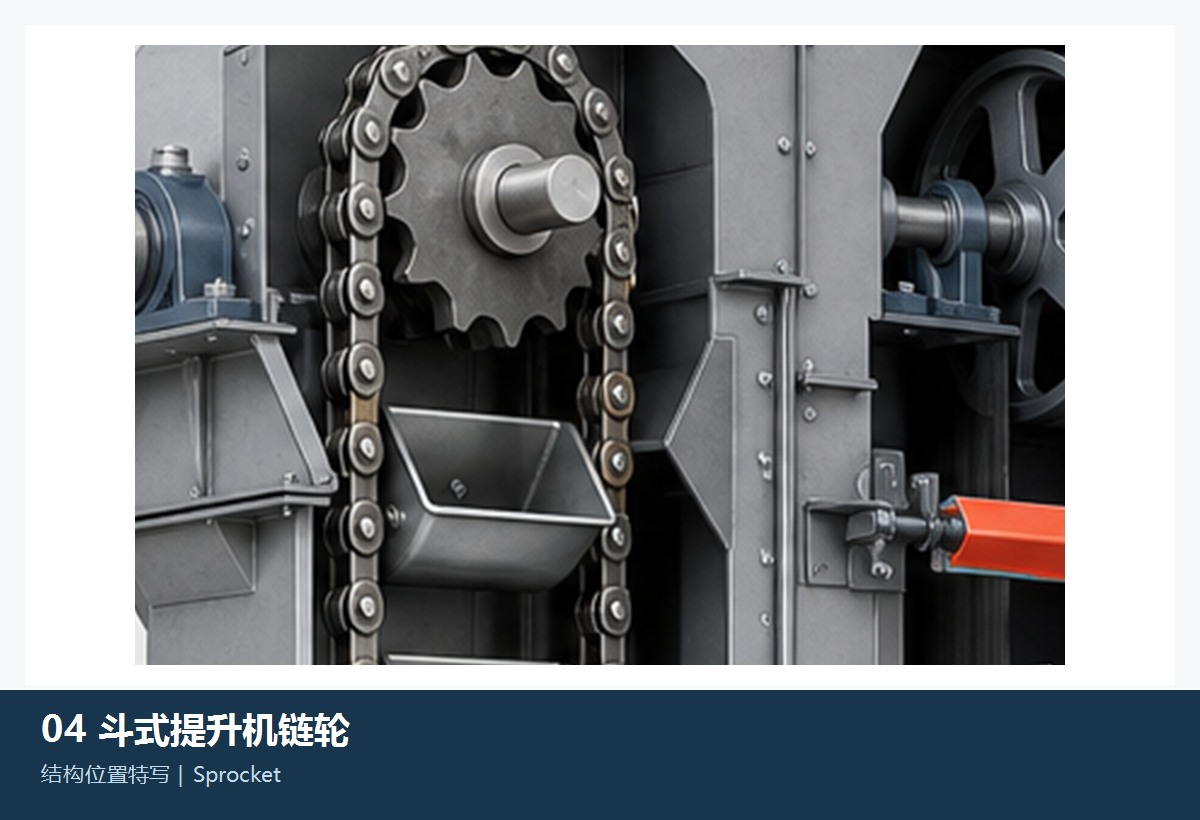

04

链轮

Sprocket

候选材料

合金钢 42CrMo / 高锰钢

安装位置与作用

驱动链条的齿轮

维护属性

中

05

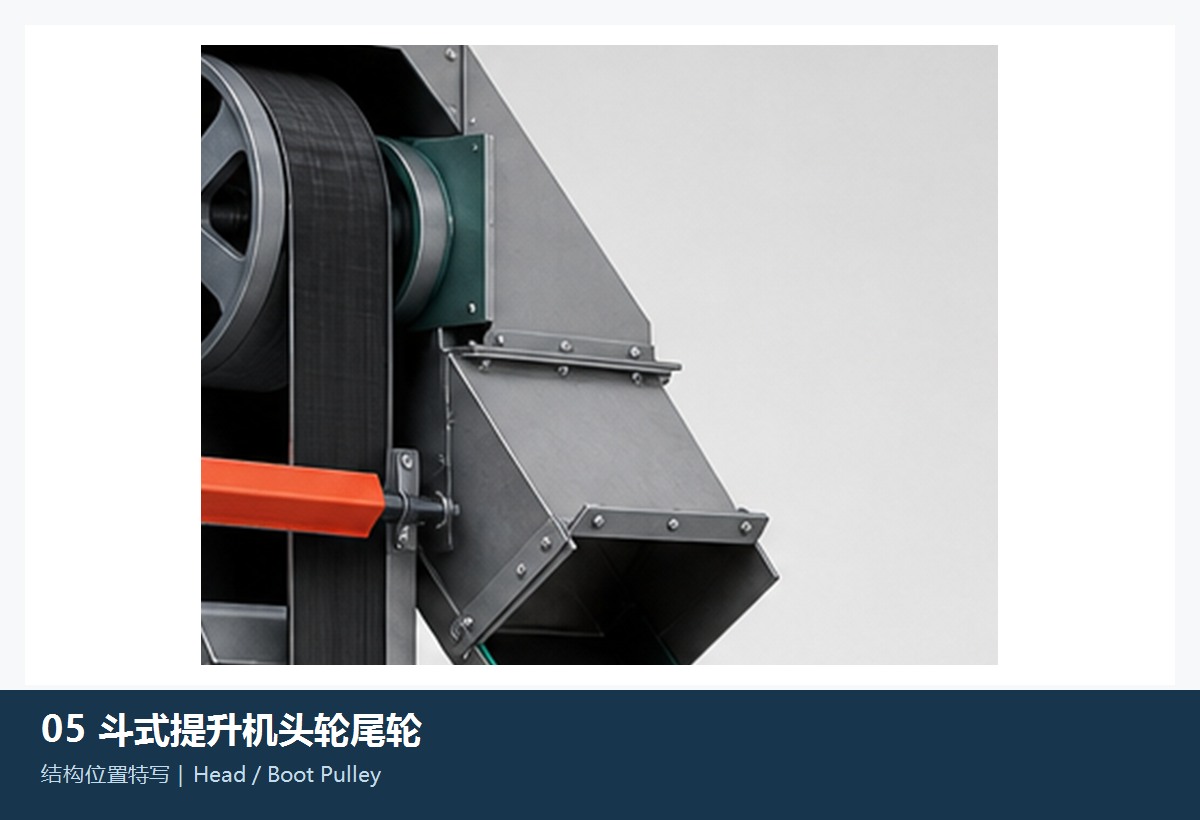

头轮 / 尾轮

Head Pulley / Boot Pulley

候选材料

碳钢包胶 / 铸钢

安装位置与作用

皮带式提升机的驱动轮

维护属性

中

06

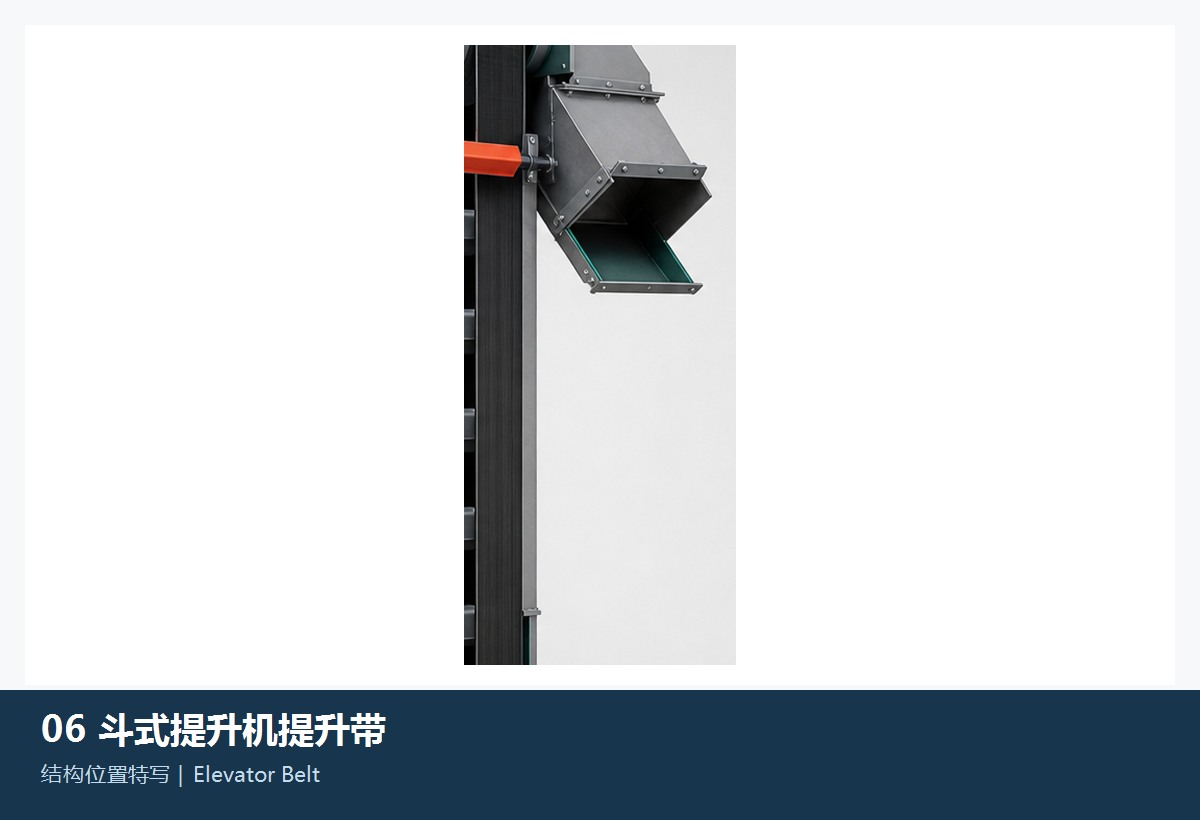

提升带

Elevator Belt

候选材料

钢丝绳芯橡胶带 / 聚酯带

安装位置与作用

皮带式提升机的牵引带

维护属性

中

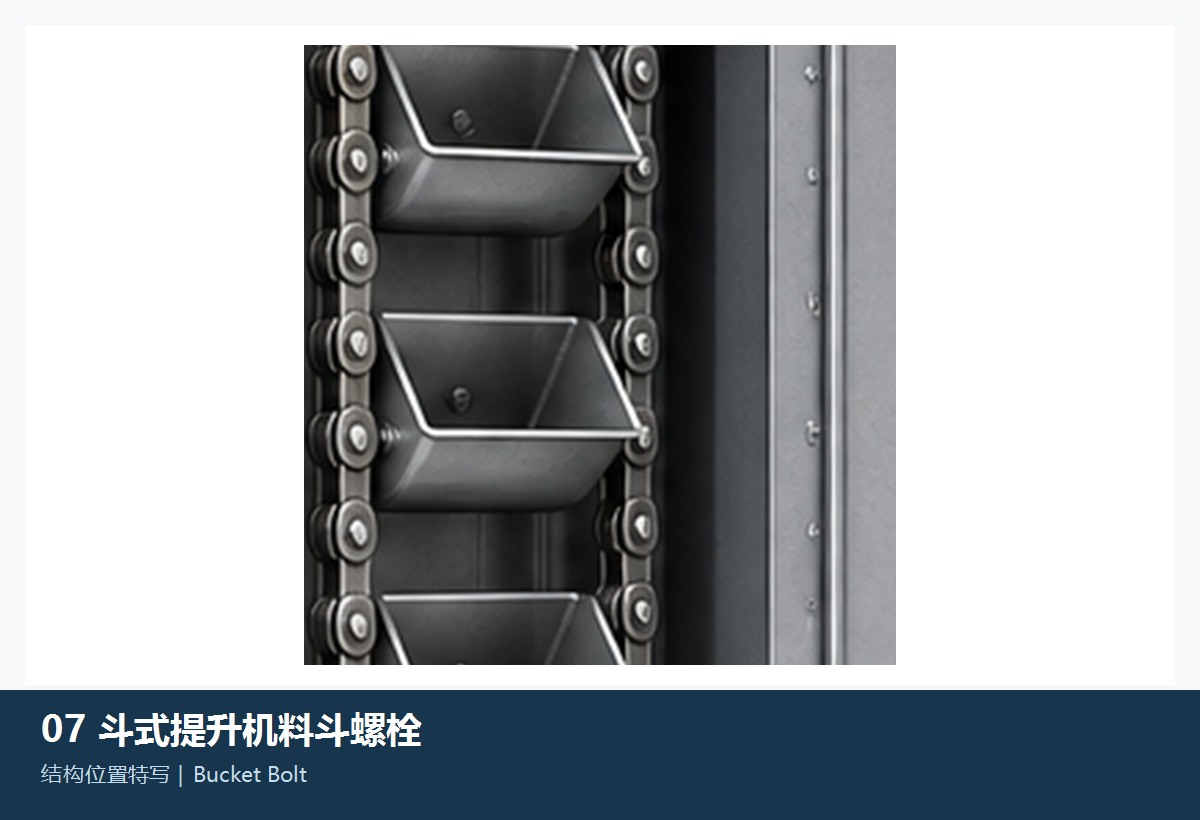

07

料斗螺栓

Bucket Bolt

候选材料

不锈钢 / 合金钢

安装位置与作用

固定料斗到链条/皮带

维护属性

高

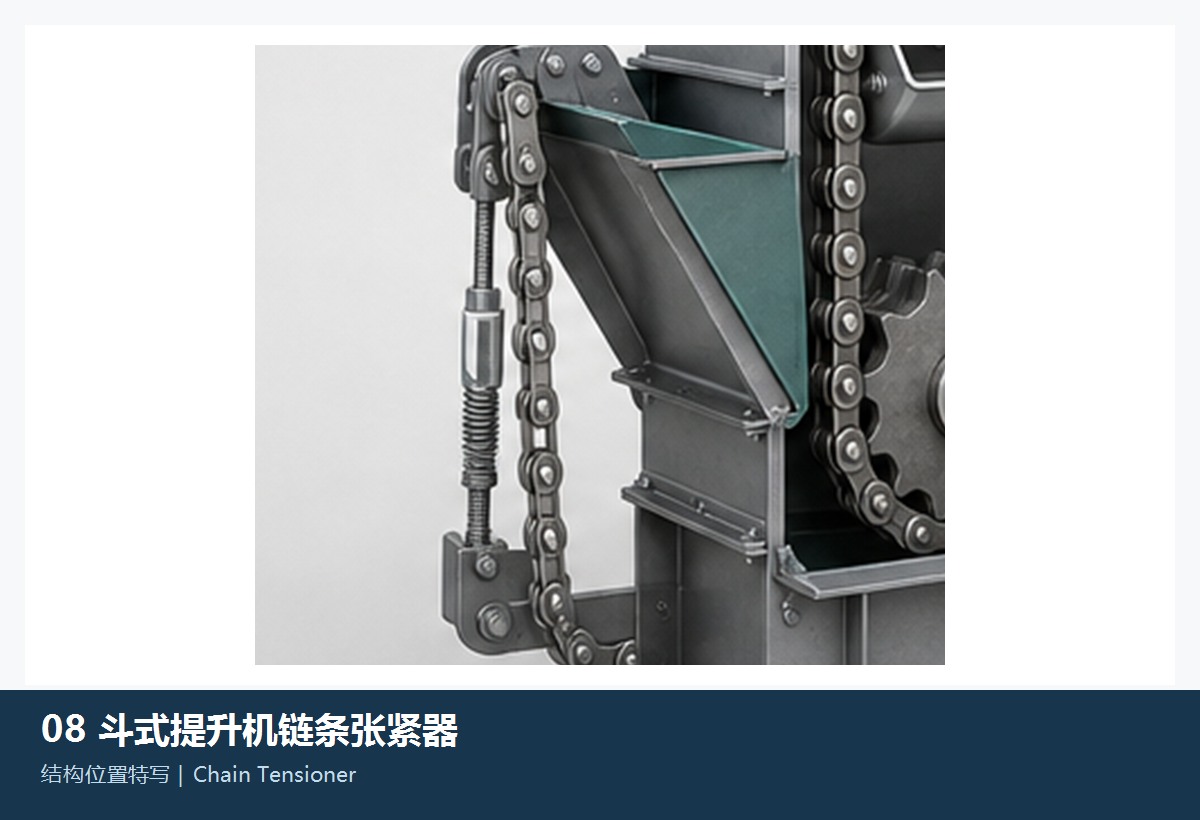

08

张紧器

Chain Tensioner

候选材料

碳钢 / 弹簧钢

安装位置与作用

保持链条适当张力

维护属性

中

09

卸料溜槽衬板

Discharge Chute Liner

候选材料

高锰钢 / 耐磨钢板

安装位置与作用

保护卸料溜槽不受磨损

维护属性

中

10

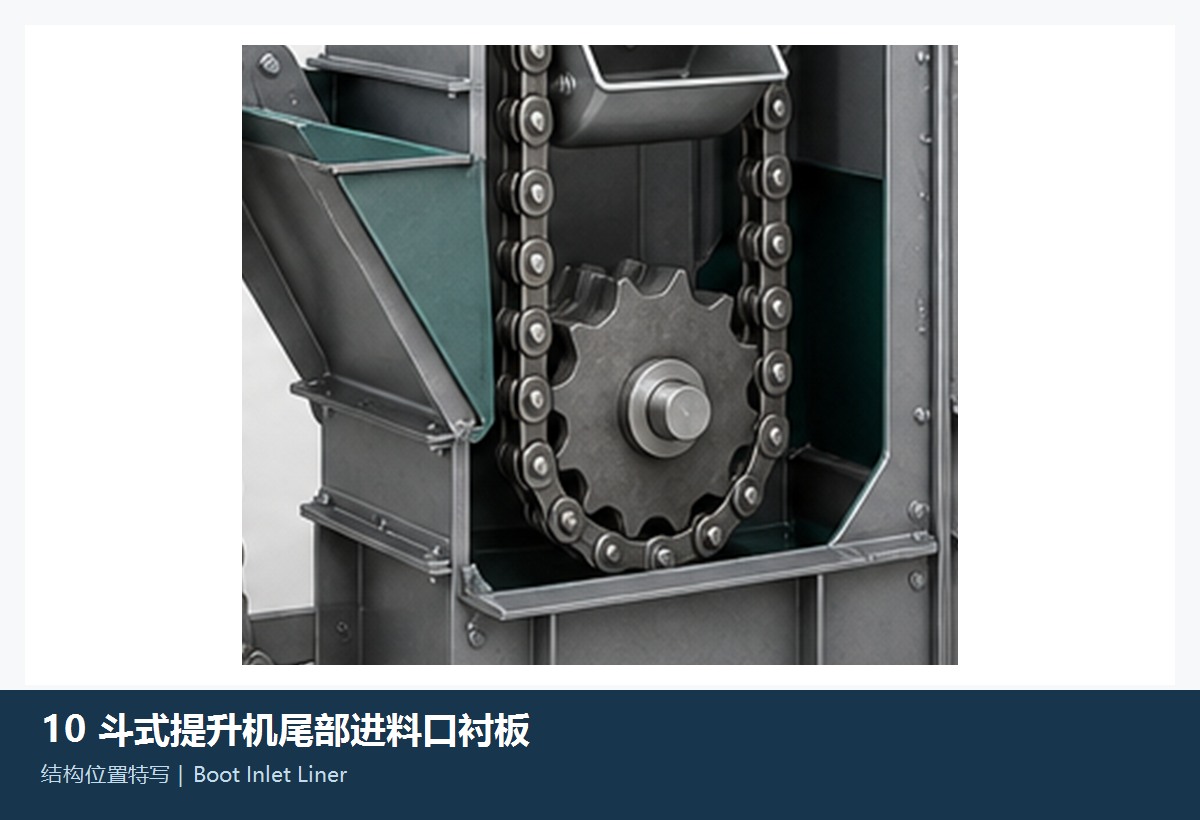

尾部进料口衬板

Boot Inlet Liner

候选材料

高锰钢 / 耐磨钢板

安装位置与作用

保护尾部进料口

维护属性

中

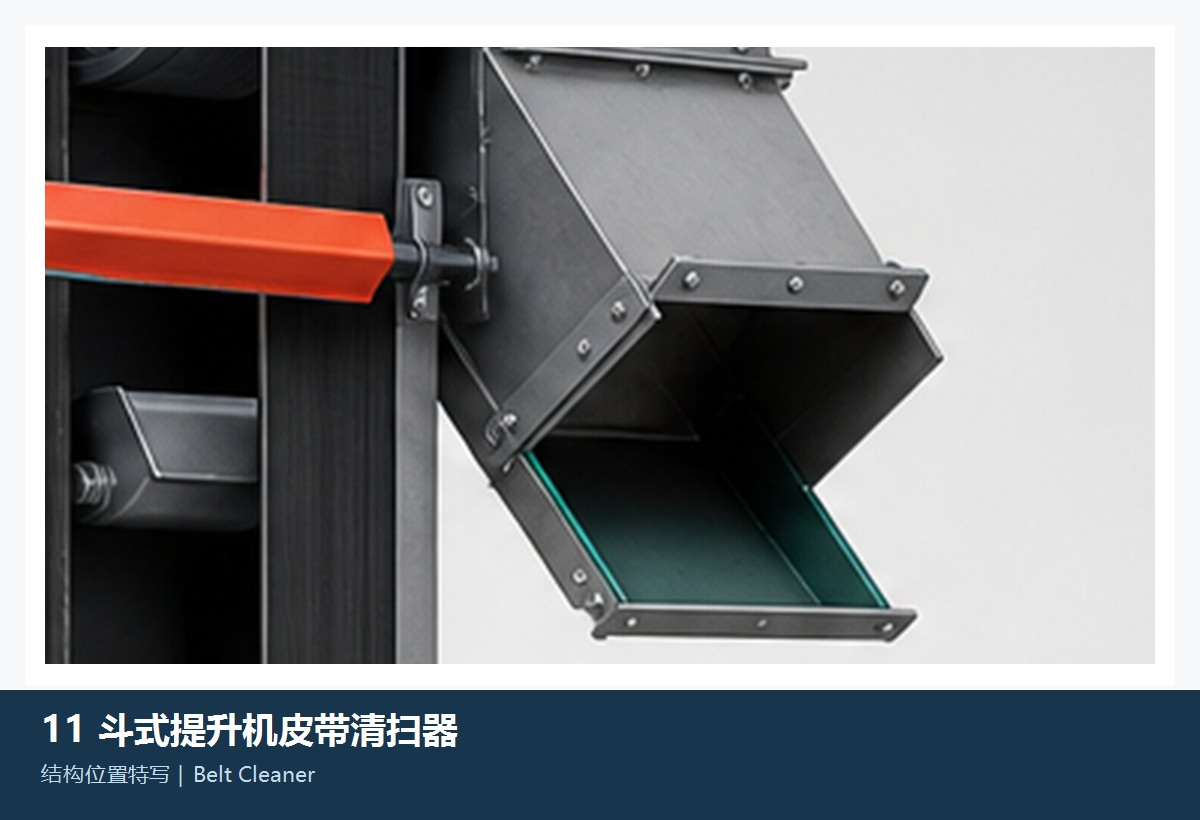

11

皮带清扫器

Belt Cleaner / Scraper

候选材料

聚氨酯 / 硬质合金

安装位置与作用

清除皮带上的粘附物料

维护属性

高

同名零件在不同 OEM、型号与工况下材料体系可能不同；订货与制造须按主机型号、OEM 图号与实测尺寸复核。

材料说明

• 高锰钢 Mn13Cr2：具有加工硬化特性，适用于高冲击工况下的料斗
• Hardox 400/500：耐磨钢板，布氏硬度400-500HBW，适用于中低冲击高磨损工况
• 42CrMo：调质处理，硬度HRC 28-32，适用于链轮和销轴
• 渗碳合金钢：表面硬度HRC 58-62，芯部韧性好，适用于链条销轴

典型品牌兼容性

BEUMER、FLSmidth (MAAG)、thyssenkrupp、Tsubaki、Rexnord、Tinet/通力、NEUERO

行业应用

水泥熟料输送、矿山矿石提升、电厂输煤、粮食提升、化肥输送、冶金焦炭输送
