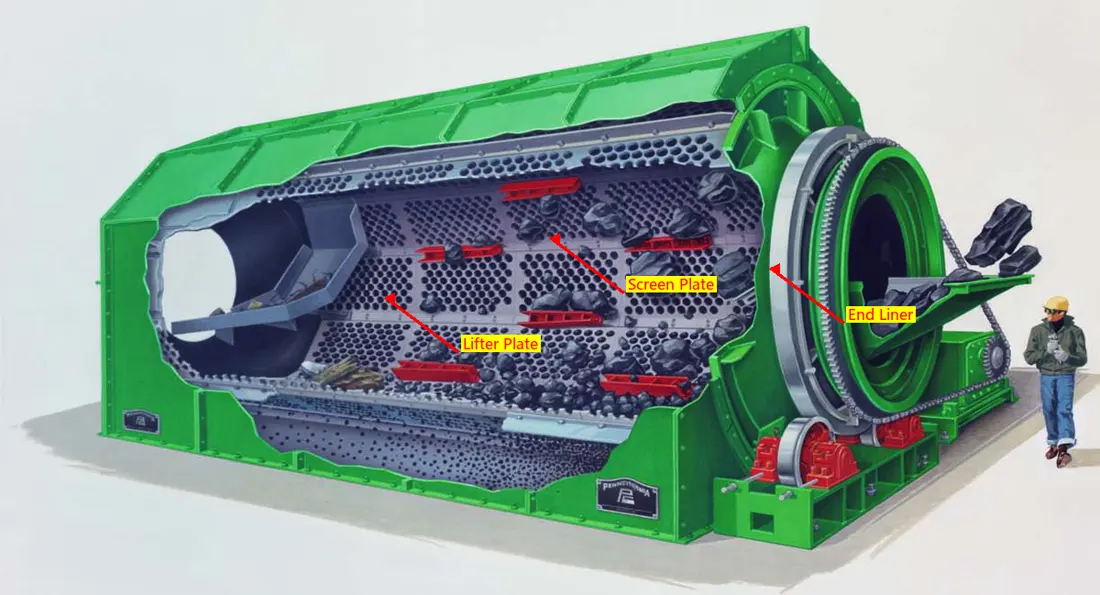

01
Placa elevadora / placa guía
Placa de elevación / Vuelo
- Opciones de material
- ZGMn13Cr2 acero al manganeso / Hardox 400
- Instalación y función
- Levanta el material antes de dejarlo caer.

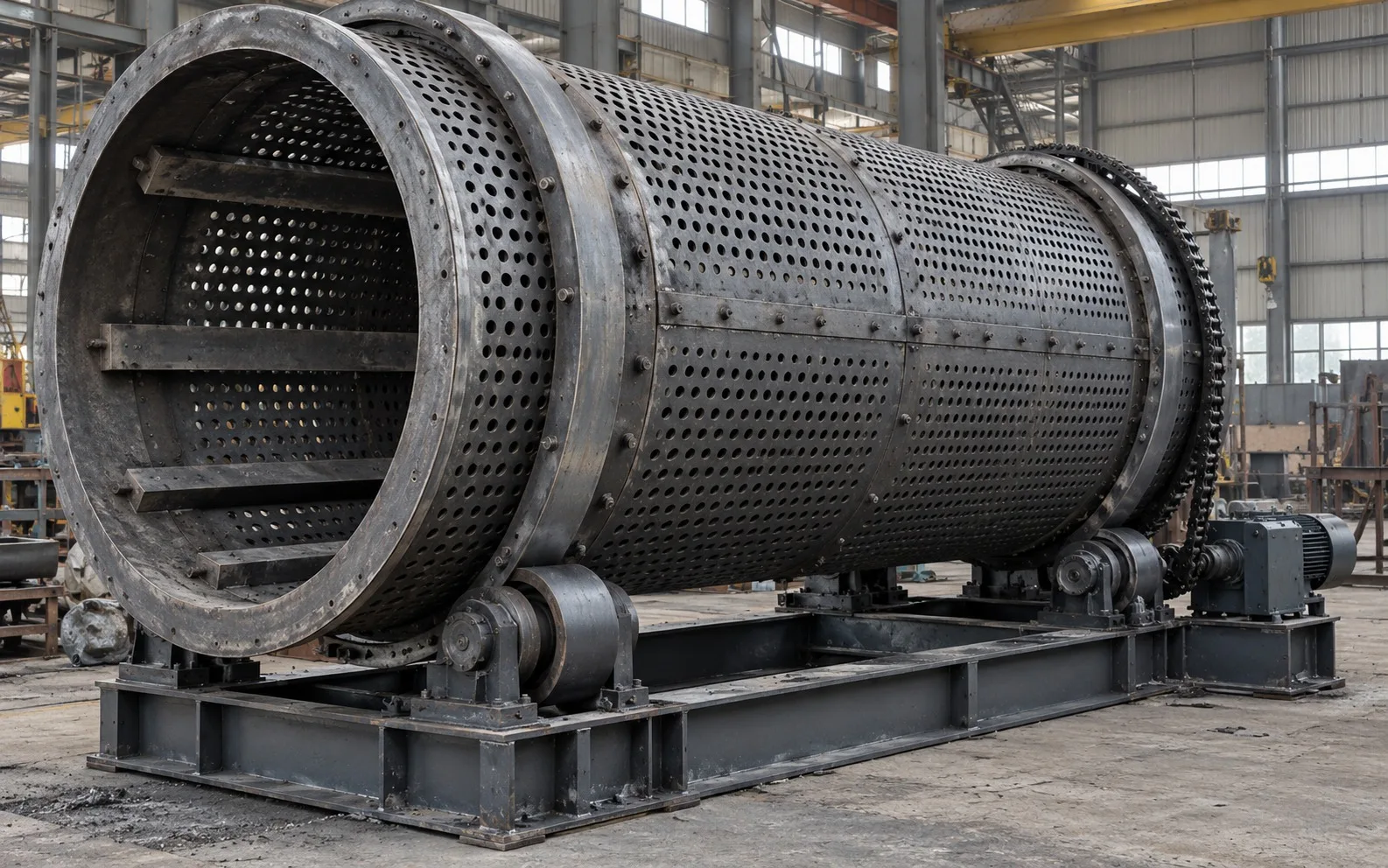

Quebrantador Bradford
El triturador Pennsylvania Crusher Bradford es una máquina trituradora y calibradora rotativa. Los elevadores elevan el material dentro del cilindro giratorio y lo dejan caer, rompiéndolo por impacto de gravedad. El material dimensionado sale a través de las aberturas del cilindro. Sin martillos ni cuchillas, este método limita la trituración excesiva y es especialmente adecuado para materiales frágiles como el carbón.
El triturador Pennsylvania Crusher Bradford es una máquina trituradora y calibradora rotativa. Los elevadores elevan el material dentro del cilindro giratorio y lo dejan caer, rompiéndolo por impacto de gravedad. El material dimensionado sale a través de las aberturas del cilindro. Sin martillos ni cuchillas, este método limita la trituración excesiva y es especialmente adecuado para materiales frágiles como el carbón.
Piezas del equipo
Identificación de piezas y detalles técnicos
Explore nombres de piezas, imágenes, opciones de materiales y requisitos técnicos. Seleccione una tarjeta para abrir la página de piezas de repuesto correspondiente.
Partes individuales
Piezas individuales y de mantenimiento
02
Placa de criba / placa perforada
Placa de criba / Placa perforada
- Opciones de material
- Hardox 500 / Acero al manganeso
- Instalación y función
- Tamiza el producto a través de la pared del tambor.
03
Revestimientos del tambor
Revestimiento de carcasa/revestimiento de tambor
- Opciones de material
- Hardox 400 / Acero al manganeso
- Instalación y función
- Protege la pared interior del tambor.
04
Revestimientos de placas de extremo
Revestimiento de placa final
- Opciones de material
- Hardox 400
- Instalación y función
- Protege la cara del extremo del tambor
05
Corona dentada de accionamiento
Anillo impulsor/engranaje
- Opciones de material
- Acero aleado
- Instalación y función
- Conduce el tambor
06
Rodillo de apoyo / anillo de rodadura
Muñón / Rodillo
- Opciones de material
- Acero de aleación forjado
- Instalación y función
- Soporta el tambor giratorio.
07
Rodamiento / alojamiento de rodamiento
rodamiento / alojamiento de rodamiento
- Opciones de material
- Acero para rodamientos/acero fundido
- Instalación y función
- Soporta el eje del rodillo de soporte.
08
Revestimiento del conducto de alimentación
Revestimiento del conducto de alimentación
- Opciones de material
- Hardox 400
- Instalación y función
- Protege el área de alimentación.
09
Revestimientos de canaleta de descarga
revestimiento de la canaleta de descarga
- Opciones de material
- Hardox 400
- Instalación y función
- Protege el área de descarga.
Los materiales para piezas con nombres similares pueden diferir según el OEM, el modelo de máquina y las condiciones de funcionamiento. Compruebe el modelo de la máquina, el dibujo y las dimensiones medidas antes de realizar el pedido o fabricar.
Información sobre materiales
- Seleccione el material del levantador según el impacto, el desgaste y el diseño de sujeción. El plano de la pieza define el grado, el tratamiento térmico y las propiedades de aceptación.
- Se puede considerar Hardox 400/500 para placas de cribado y revestimientos. Evalúe la soldadura o reparación comparándola con el material, el diseño y el procedimiento de mantenimiento reales.
Aplicabilidad de la marca
Gama de disyuntores Pennsylvania Crusher Bradford (Estados Unidos, cartera TerraSource / Astec)
Aplicaciones industriales
Trituración y dimensionamiento de carbón crudo, trituración de coque, trituración de piedra caliza y preparación de áridos.
Los materiales para piezas con nombres similares pueden diferir según el OEM, el modelo de máquina y las condiciones de funcionamiento. Compruebe el modelo de la máquina, el dibujo y las dimensiones medidas antes de realizar el pedido o fabricar.
