布拉德福德破碎机

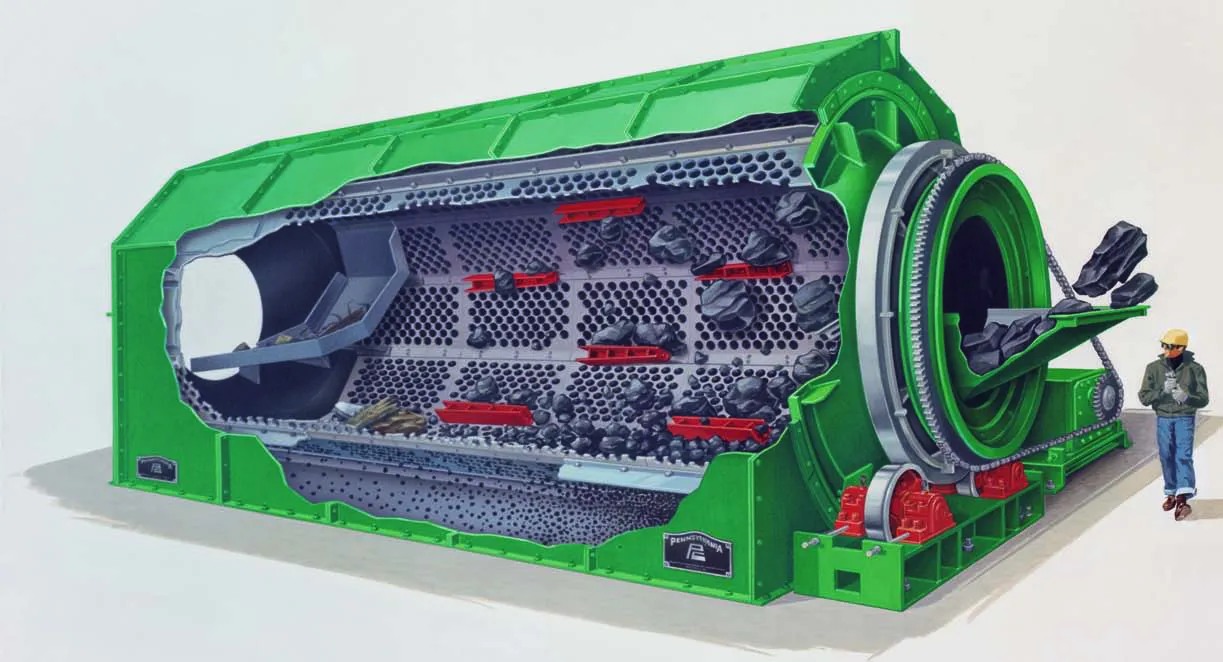

Bradford Breaker是一种旋转滚筒式破碎筛分设备，由Pennsylvania Crusher公司发明。物料进入旋转滚筒后，通过提升板将物料提升至高处落下，利用自身重力冲击破碎，同时通过滚筒外壁的筛孔排出合格粒度的产品。无锤头、无刀片，仅靠重力破碎，过粉碎率极低，特别适合煤炭等脆性物料。

设备零件清单

零件识别与技术清单

每个零件保留原设备页面中的名称、图片、材料和技术要求；点击卡片进入行业通用备品备件页面。

核心组件与总成

核心组件与总成

单一零件与维护件

单一零件与维护件

01

提升板 / 导料板

Lifting Plate / Flight

候选材料

高锰钢 ZGMn13Cr2 / Hardox 400

安装位置与作用

提升物料至高处落下

维护属性

高

02

筛板 / 冲孔板

Screen Plate / Perforated Plate

候选材料

Hardox 500 / 高锰钢

安装位置与作用

滚筒外壁筛分合格产品

维护属性

高

03

滚筒衬板

Shell Liner / Drum Liner

候选材料

Hardox 400 / 高锰钢

安装位置与作用

保护滚筒内壁

维护属性

中

04

端板衬板

End Plate Liner

候选材料

Hardox 400

安装位置与作用

保护滚筒端面

维护属性

中

05

传动齿圈

Drive Ring / Gear

候选材料

合金钢

安装位置与作用

驱动滚筒旋转

维护属性

低

06

托轮 / 滚圈

Trunnion / Roller

候选材料

合金锻钢

安装位置与作用

支撑旋转滚筒

维护属性

低

07

轴承 / 轴承座

Bearing / Bearing Housing

候选材料

轴承钢 / 铸钢

安装位置与作用

支撑托轮轴

维护属性

低

08

进料溜槽衬板

Feed Chute Liner

候选材料

Hardox 400

安装位置与作用

保护进料区域

维护属性

中

09

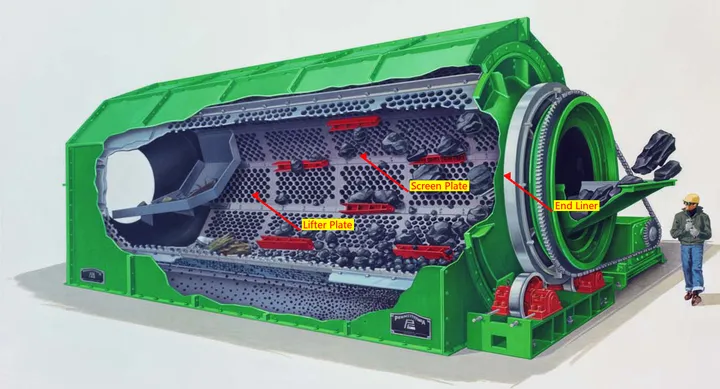

排料溜槽衬板

Discharge Chute Liner

候选材料

Hardox 400

安装位置与作用

保护排料区域

维护属性

中

同名零件在不同 OEM、型号与工况下材料体系可能不同；订货与制造须按主机型号、OEM 图号与实测尺寸复核。

材料说明

• 高锰钢 ZGMn13Cr2：提升板标准材料，加工硬化后硬度HB 500+
• Hardox 400/500：筛板和衬板材料，耐磨性好且可焊接修复

典型品牌兼容性

Pennsylvania Crusher（美国，现属CTT Group）、Bradford Breaker系列

行业应用

煤矿原煤破碎筛分、焦炭破碎、石灰石破碎、骨料预处理
