منصة حفر سطحية بالدوران وبالمطرقة القاعية · 2001 · 1 طراز
اختر طرازاً للانتقال إلى جدول مكوّناته؛ التسميات السابقة وتغييرات الأسماء في عمود «الأسماء التاريخية».
| الطراز | الأسماء التاريخية | الفترة | المكوّنات |
|---|---|---|---|
| منصات حفر Driltech/Sandvik سلسلة D السطحية بالدوران وبالمطرقة القاعية | D40KS; Sandvik D45KS; Sandvik D50KS; Tamrock-Driltech D75K; Sandvik D25KS; Sandvik D245S; Driltech D35KS; Driltech D90KS; Driltech D90KSP; Driltech 1190E; Driltech D25KX; Driltech D40KX; Driltech D245SP; Driltech D560; D25; D40; D25KS; D245KS; D75K; D75KS; Driltech D40; Driltech D50 | 2001 | 41 |

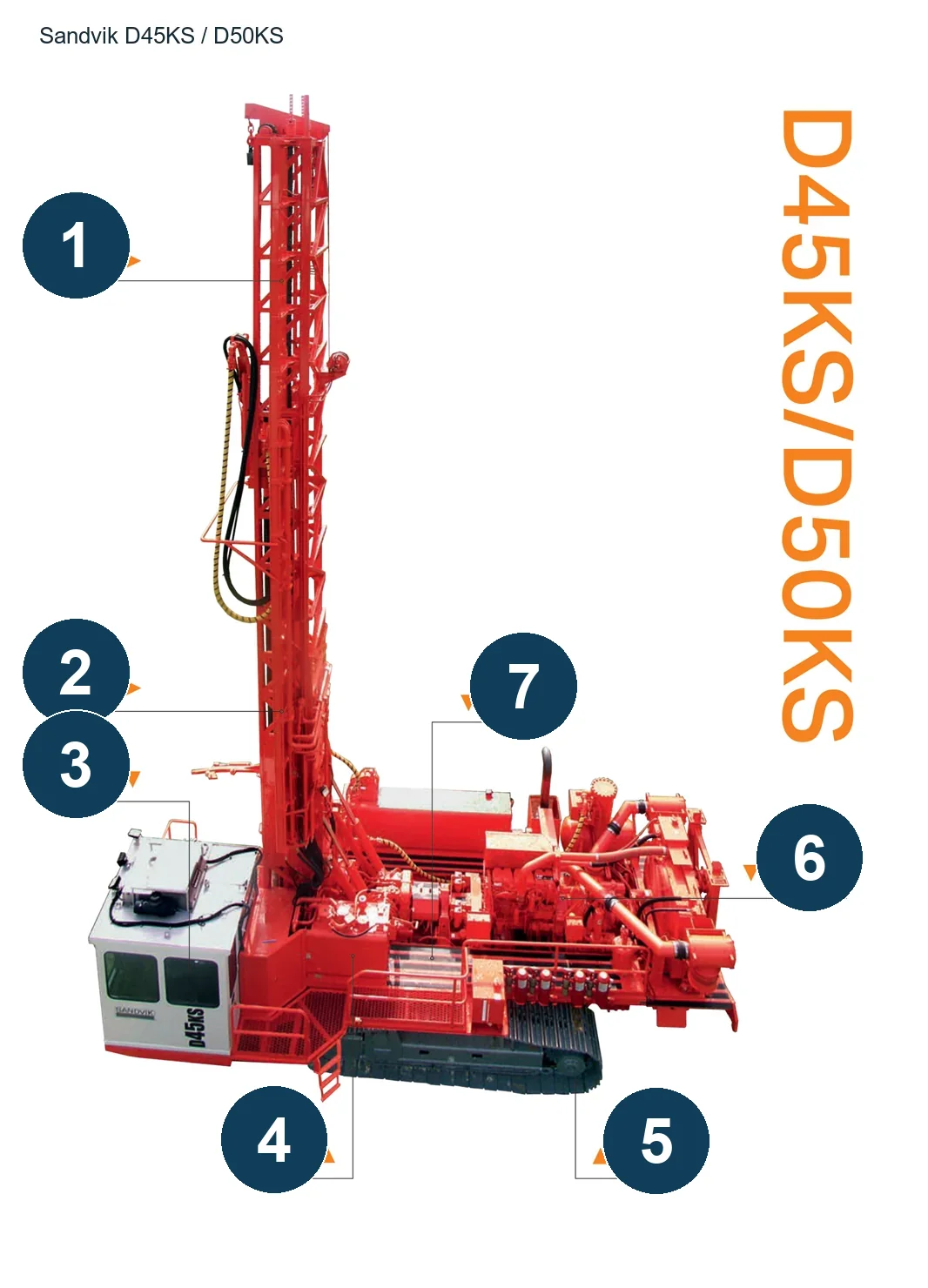

تتطابق الأرقام على المخطط مع الصفوف أدناه.
| الرقم | المكوّن | الموضع | ينطبق على |
|---|---|---|---|
| 1 | سارية شبكية | سارية رأسية على اليسار | D45KS;D50KS |
| 2 | نظام مناولة أنابيب الحفر | معدات مناولة الأنابيب بجانب السارية | D45KS;D50KS |
| 3 | كابينة المشغل | محطة المشغل بجانب السارية | D45KS;D50KS |
| 4 | النظام الهيدروليكي | معدات هيدروليكية على منصة الحفر | D45KS;D50KS |
| 5 | مجموعة السير الجنزيرية | أسفل منصة الحفر | D45KS;D50KS |
| 6 | مجموعة قدرة المحرك والضاغط | مجموعة القدرة الخلفية | D45KS;D50KS |
| 7 | منصة العمل | منصة العمل والصيانة أعلى الآلة | D45KS;D50KS |
| المكوّن |
|---|
| سلسلة الدفع |
| ضاغط هواء |
| نظام إدارة الضاغط CMS |
| محرك دوران هيدروليكي (1990 D75K) |
| هيكل منزلق لرأس الدوران (1990 D75K) |
| وصلة العمود الرئيسي (1990 D75K) |
| أنبوب حفر (1990 D75K) |
| سلسلة التغذية (1990 D75K) |
| أسطوانة تغذية هيدروليكية (1990 D75K) |
| مبدل قضبان قرصي دوار (1990 D75K) |
| أرجل تسوية مستقلة (1990 D75K) |
| لوحة تحكم يدوية وأجهزة قياس (1990 D75K) |
| مبرد (مخطط مكونات D25KS/D245S) |
| مرشح هواء (مخطط مكونات D25KS/D245S) |
| خزان هواء (مخطط مكونات D25KS/D245S) |
| سلسلة التغذية (مخطط مكونات D25KS/D245S) |
| رأس الدوران (مخطط مكونات D25KS/D245S) |
| ضاغط (مخطط مكونات D25KS/D245S) |
| سارية (مخطط مكونات D25KS/D245S) |
| نظام إدارة المضخة (مخطط مكونات D25KS/D245S) |
| أنبوب حفر (مخطط مكونات D25KS/D245S) |
| محرك (مخطط مكونات D25KS/D245S) |
| مجمع غبار (مخطط مكونات D25KS/D245S) |
| خزان زيت هيدروليكي (مخطط مكونات D25KS/D245S) |
| أسطوانة رفع السارية (مخطط مكونات D25KS/D245S) |
| جهاز مناولة الأنابيب (مخطط مكونات D25KS/D245S) |
| كابينة (مخطط مكونات D25KS/D245S) |
| أسطوانة تسوية (مخطط مكونات D25KS/D245S) |
| مفتاح تثبيت (مخطط مكونات D25KS/D245S) |
| طاولة الحفر وغطاء الغبار (مخطط مكونات D25KS/D245S) |
| جنزير (مخطط مكونات D25KS/D245S) |
| جلبة إصلاح العمود الرئيسي وأدوات التركيب المرفقة (حزمة معلومات الصيانة) |
| طقم موصلات كهربائية محكمة (حزمة معلومات الصيانة) |
| مقياس ضغط/مقياس تدفق (أداة تشخيص الصيانة) |
| أنبوب حفر ملائم لـ BECO (ملف وصف 127/140/152.4/159/165.1) |
| مفتاح ذراعي آلي Mammoth (بيان مواءمة للتركيب اللاحق) |
تُجمع الطرازات ذات المكوّنات نفسها في مجموعة؛ اضغط على المجموعة لفتح جدول المكوّنات.
| الرقم | المكوّن | الموضع | رقم القطعة / الرسم |
|---|---|---|---|
| 1 | برج حفر شبكي | برج دعم أدوات الحفر | |
| 2 | آلية مناولة قضبان الحفر | برج الحفر ومنصة العمل | |
| 4 | نظام هيدروليكي | وحدة القدرة والمشغلات | 016259-001 / 016328-001 / 019681-001 / 019684-001 |
| 5 | شاسيه مجنزر | آلية السير في أسفل الآلة | |
| سلسلة التغذية | آلية تغذية برج الحفر | ||
| ضاغط هواء | مجموعة قدرة الآلة | ||
| نظام إدارة الضاغط CMS | نظام التحكم بضاغط الهواء | ||
| محرك هيدروليكي للدوران (D75K، 1990) | هيكل رأس الدوران؛ محركان هيدروليكيان | ||
| هيكل انزلاقي لرأس الدوران (D75K، 1990) | الحركة على طول سارية الحفر | ||
| وصلة العمود الرئيسي (D75K، 1990) | وصلة ملولبة بين رأس الدوران وقضيب الحفر | ||
| قضيب حفر (D75K، 1990) | سلسلة الحفر ومبدل القضبان الدوار؛ 3 قضبان احتياطية | ||
| سلسلة التغذية (D75K، 1990) | رفع رأس الدوران وخفضه بواسطة أسطوانتين | ||
| أسطوانة هيدروليكية للتغذية (D75K، 1990) | أسطوانتان لتشغيل التغذية بالسلسلة | ||
| مبدل قضبان دوار (D75K، 1990) | تخزين 3 قضبان احتياطية وتبديلها | ||
| دعامات تسوية مستقلة (D75K، 1990) | 3 دعامات تسوية | ||
| لوحة تحكم يدوية وأجهزة قياس (D75K، 1990) | مراقبة سرعة الدوران والتغذية وضغط الدوران وضغط هواء طرد الفتات | ||
| مبرد (مخطط D25KS/D245S) | مقدمة الآلة | ||
| مرشح هواء (مخطط D25KS/D245S) | منطقة المحرك وسحب الهواء؛ الموضع الدقيق في الرسم الأصلي غير مثبت | ||
| خزان هواء (مخطط D25KS/D245S) | نظام الهواء المضغوط | ||
| سلسلة التغذية (مخطط D25KS/D245S) | آلية تغذية سارية الحفر | ||
| رأس دوران (مخطط D25KS/D245S) | التغذية على طول سارية الحفر | ||
| ضاغط (مخطط D25KS/D245S) | وحدة القدرة ونظام الهواء المضغوط | ||
| سارية الحفر (مخطط D25KS/D245S) | دعامة قضبان الحفر ورأس الدوران | ||
| نظام الإدارة للمضخة (مخطط D25KS/D245S) | نظام الإدارة للمضخة الهيدروليكية | ||
| قضيب حفر (مخطط D25KS/D245S) | سلسلة الحفر | ||
| محرك (مخطط D25KS/D245S) | حجرة قدرة الآلة | ||
| مجمع غبار (مخطط D25KS/D245S) | نظام جمع الغبار | ||
| خزان زيت هيدروليكي (مخطط D25KS/D245S) | النظام الهيدروليكي | ||
| أسطوانة رفع سارية الحفر (مخطط D25KS/D245S) | بين سارية الحفر وجسم الآلة | ||
| جهاز تحميل قضبان الحفر (مخطط D25KS/D245S) | جانب سارية الحفر؛ التكوين الداخلي أو الخارجي غير مثبت | ||
| مقصورة (مخطط D25KS/D245S) | موضع المشغل | ||
| أسطوانة تسوية (مخطط D25KS/D245S) | دعامة جسم الآلة | ||
| مفتاح إمساك قضبان الحفر (مخطط D25KS/D245S) | إمساك قضيب الحفر على طاولة العمل | ||
| طاولة حفر وغطاء جمع الغبار (مخطط D25KS/D245S) | فوق فتحة الحفر وفي منطقة العمل | ||
| جنزير (مخطط D25KS/D245S) | شاسيه السير | ||
| جلبة إصلاح العمود الرئيسي وأدوات التركيب المرفقة (طقم صيانة) | سطح العمود المتآكل عند ملامسة ختم الإحكام | 009532-001 / 009532-002 | |
| طقم موصلات كهربائية محكمة الإغلاق (طقم صيانة) | الأسلاك الكهربائية؛ موصلات Deutsch بدبوسين أو 3 دبابيس | 019244-112 | |
| مقياس ضغط ومقياس تدفق (أدوات تشخيص للصيانة) | تشخيص المضخات والمحركات الهيدروليكية؛ خارج مكونات التشغيل العادية | ||
| قضبان حفر BECO بحسب جدول التوافق (127/140/152.4/159/165.1) | سلسلة الحفر؛ D25/D40 دون لاحقة والتوافق غير مثبت؛ L9144mm؛ 127/140 مع 3½BECO والباقي مع 4½BECO؛ 159 يقابل ØA158.8mm | ||
| مفتاح فك آلي Mammoth (تجهيز لاحق بحسب جدول التوافق) | الطرز المحددة في جدول التوافق؛ الواجهة وجهة التركيب وقطر القضيب بحاجة إلى تحقق مستقل | ||
| طقم ترقية قفل مكبس الأسطوانة الهيدروليكية D25KS/D245S | منطقة القفل الملولب لمكبس الأسطوانة الهيدروليكية وقضيبها؛ التصميم الأصلي المحدد فقط | 020058-055 |
يُعرف الطراز منصات حفر Driltech/Sandvik سلسلة D السطحية بالدوران وبالمطرقة القاعية أيضاً بالتسميات التالية: D40KS، Sandvik D45KS، Sandvik D50KS، Tamrock-Driltech D75K، Sandvik D25KS، Sandvik D245S، Driltech D35KS، Driltech D90KS، Driltech D90KSP، Driltech 1190E، Driltech D25KX، Driltech D40KX، Driltech D245SP، Driltech D560.
ينتمي الطراز منصات حفر Driltech/Sandvik سلسلة D السطحية بالدوران وبالمطرقة القاعية إلى العلامة DrilTech Mission، نوع المعدة: منصة حفر سطحية بالدوران وبالمطرقة القاعية، الفترة: 2001. الحالة: طراز تاريخي.
عدد المكوّنات المسجّلة: 41، ومنها: برج حفر شبكي، سلسلة التغذية، آلية مناولة قضبان الحفر، نظام هيدروليكي، شاسيه مجنزر، ضاغط هواء، نظام إدارة الضاغط CMS، محرك هيدروليكي للدوران (D75K، 1990) وغيرها. القائمة الكاملة مع المواضع في جدول المكوّنات في هذه الصفحة.
نظام هيدروليكي: 016259-001 / 016328-001 / 019681-001 / 019684-001، جلبة إصلاح العمود الرئيسي وأدوات التركيب المرفقة (طقم صيانة): 009532-001 / 009532-002، طقم موصلات كهربائية محكمة الإغلاق (طقم صيانة): 019244-112.
المكوّنات الخاصة التي لها صفحة مستقلة: مفتاح فك آلي Mammoth (تجهيز لاحق بحسب جدول التوافق)، طقم ترقية قفل مكبس الأسطوانة الهيدروليكية D25KS/D245S (2 في المجموع).
