منصة حفر هيدروليكية مجنزرة · 2 2013–2014 · 3 طراز
اختر طرازاً للانتقال إلى جدول مكوّناته؛ التسميات السابقة وتغييرات الأسماء في عمود «الأسماء التاريخية».
| الطراز | الأسماء التاريخية | الفترة | المكوّنات |
|---|---|---|---|
| منصة حفر هيدروليكية مجنزرة Bucyrus من سلسلة 345 | منصة حفر هيدروليكية مجنزرة Bucyrus 345; منصة حفر هيدروليكية مجنزرة Bucyrus 345S; Cat MD5090 | 2 2013–2014 | 36 |
| منصة حفر هيدروليكية مجنزرة Bucyrus من سلسلة R | منصة حفر هيدروليكية مجنزرة Bucyrus R20C; منصة حفر هيدروليكية مجنزرة Bucyrus R20T; منصة حفر هيدروليكية مجنزرة Bucyrus R30C; منصة حفر هيدروليكية مجنزرة Bucyrus R60; Cat MD5050; Cat MD5050 T; Cat MD5075; Bucyrus R20 | 2 2013–2014 | 161 |
| منصة حفر هيدروليكية مجنزرة Bucyrus من سلسلة SCH5000 | منصة حفر هيدروليكية مجنزرة Bucyrus SCH5000C / CL | 2 2013–2014 | 14 |

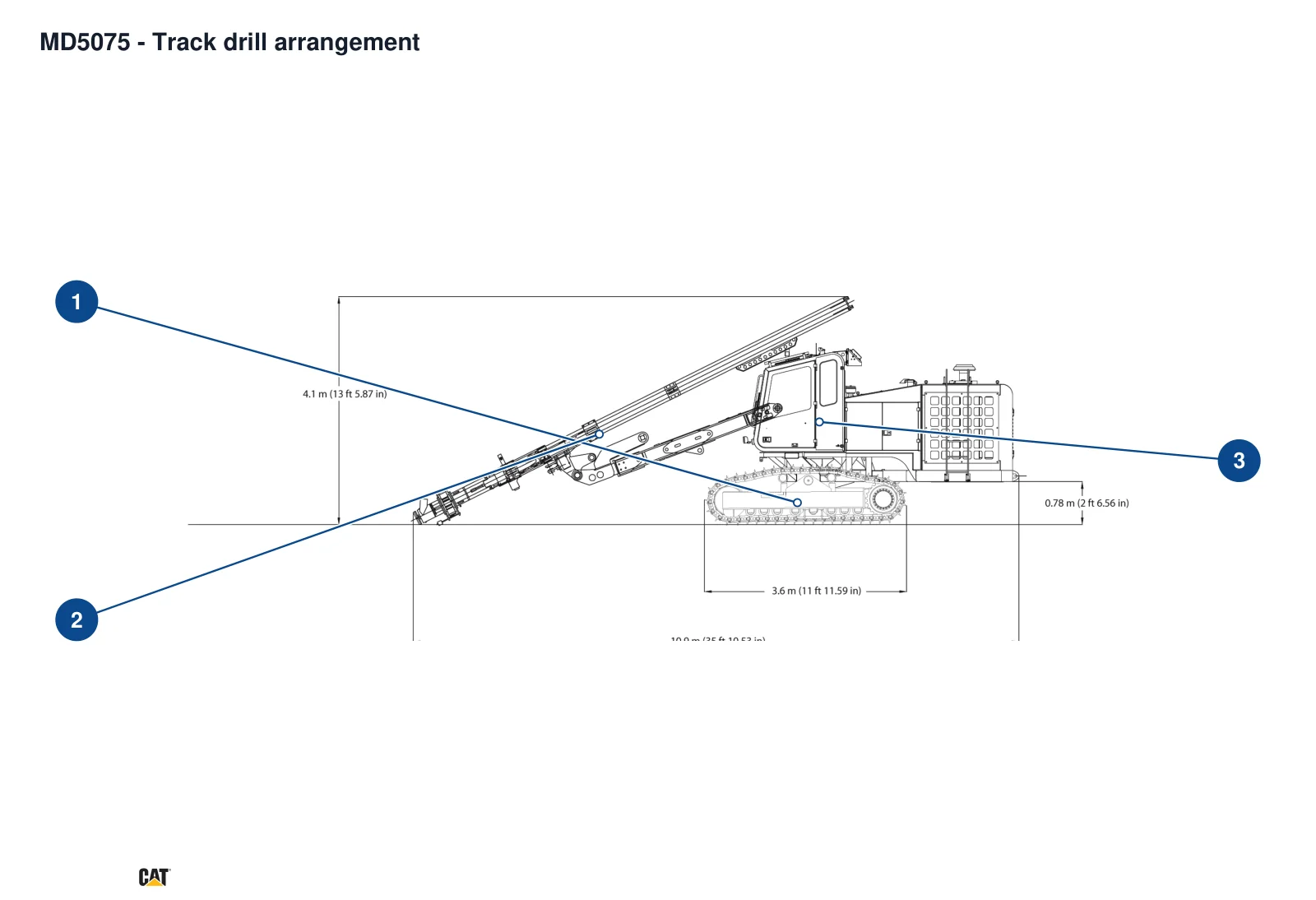

تتطابق الأرقام على المخطط مع الصفوف أدناه.
| الرقم | المكوّن | الموضع | ينطبق على |
|---|---|---|---|
| 1 | مجموعة الجنزير | مجموعة الجنزير أسفل الهيكل الرئيسي | MD5075 |
| 2 | عارضة التغذية | عارضة تغذية مائلة أمام الآلة | MD5075 |
| 3 | كابينة المشغل | كابينة المشغل خلف عارضة التغذية | MD5075 |
| المكوّن |
|---|
| MD5050/5050T 2012 مجموعة جنزير بإدارة هيدروليكية |
| MD5050/5050T 2012 محرك هيدروليكي لإدارة الجنزير |
| MD5050/5050T 2012 مكبح الجنزير |
| MD5050/5050T 2012 آلية فصل الإدارة للقطر |
| MD5050/5050T 2012 بكرة جنزير من نوع الحفارات |
| MD5050/5050T 2012 حذاء جنزير/جنزير مسنن |
| MD5050/5050T 2012 دبوس جنزير GLT |
| MD5050/5050T 2012 جلبة جنزير GLT |
| MD5050/5050T 2012 ختم إحكام حلقة GLT |
| MD5050/5050T 2012 أسطوانة هيدروليكية لتأرجح جنزير MD5050 |
| MD5050/5050T 2012 قاعدة دوران MD5050T |
| MD5050/5050T 2012 الجزء الداخلي للذراع التلسكوبي |
| MD5050/5050T 2012 طاولة التغذية وقسم التمديد |
| MD5050/5050T 2012 جهاز تحديد موضع منصة الحفر |
| MD5050/5050T 2012 مجرى/مجموعة تغذية UFH16 |
| MD5050/5050T 2012 سلسلة التغذية |
| MD5050/5050T 2012 علبة تروس كوكبية لنظام إدارة التغذية |
| MD5050/5050T 2012 وسادات انزلاق قابلة للاستبدال وقطع ضبط |
| MD5050/5050T 2012 وحدة حفر آلية |
| MD5050/5050T 2012 مقياس ميل يدوي |
| MD5050/5050T 2012 جهاز تزييت قلاوظ أنبوب الحفر |
| MD5050/5050T 2012 أنبوب حفر/قضيب حفر ابتدائي |
| MD5050/5050T 2012 جهاز تبديل قضبان بقرص دوار ذي ستة مواضع |
| MD5050/5050T 2012 آلية باب جهاز تبديل القضبان |
| MD5050/5050T 2012 مشبك قضبان مزدوج |
| MD5050/5050T 2012 آلية فهرسة/قفل جهاز تبديل القضبان |
| MD5050/5050T 2012 جزء ارتكاز جهاز التبديل ذي الذراع |
| MD5050/5050T 2012 مصباح التغذية |
| MD5050/5050T 2012 محرك ديزل بأربع أسطوانات Tier3 |
| MD5050/5050T 2012 علبة نقل قدرة من سلسلة 28000 |
| MD5050/5050T 2012 مرشح هواء للمحرك بعنصرين |
| MD5050/5050T 2012 خزان وقود بمنفذين |
| MD5050/5050T 2012 مضخة مكبسية بتعويض الضغط/استشعار الحمل |
| MD5050/5050T 2012 خزان الزيت الهيدروليكي |
| MD5050/5050T 2012 مرشح هيدروليكي كامل التدفق |
| MD5050/5050T 2012 مضخة حقن الزيت الهيدروليكي |
| MD5050/5050T 2012 منفذ اختبار هيدروليكي |
| MD5050/5050T 2012 مقياس ضغط هيدروليكي/وصلة اختبار |
| MD5050/5050T 2012 نظام تحكم Smart Drill |
| MD5050/5050T 2012 مجموعة مبردات مدمجة |
تُجمع الطرازات ذات المكوّنات نفسها في مجموعة؛ اضغط على المجموعة لفتح جدول المكوّنات.
| المكوّن | الموضع | رقم القطعة / الرسم |
|---|---|---|
| MD5050/5050T 2012 مجموعة جنزير بنظام إدارة هيدروليكي | الهيكل السفلي؛ الإصدار القياسي وT منفصلان | |
| MD5050/5050T 2012 محرك هيدروليكي لسير الجنزير | نظام الإدارة الهيدروليكي للسير | |
| MD5050/5050T 2012 مكبح الجنزير | تشغيل بنابض؛ تحرير هيدروليكي | |
| MD5050/5050T 2012 آلية فصل نقل الحركة للقطر | فصل نقل الحركة للقطر؛ المكونات غير محددة | |
| MD5050/5050T 2012 بكرة جنزير من نوع الحفارات | نظام السير الجنزيري؛ الأبعاد غير محددة | |
| MD5050/5050T 2012 حذاء جنزير بنتوءات | MD5050: اختلاف بين 2 و3 نتوءات؛ T: عرض 500 mm | |
| MD5050/5050T 2012 مسمار جنزير GLT | مسامير وصلات الجنزير المشحمة | |
| MD5050/5050T 2012 جلبة جنزير GLT | مسمار وجلبة وصلة الجنزير | |
| MD5050/5050T 2012 ختم إحكام وصلة الجنزير GLT | بين المسمار والجلبة؛ احتجاز الشحم | |
| MD5050/5050T 2012 أسطوانة هيدروليكية لتأرجح جنزير MD5050 | MD5050 القياسي؛ باستثناء T | |
| MD5050/5050T 2012 قاعدة دوارة MD5050T | هيكل Cat312 مع مجموعة دوران 315؛ 360° | |
| MD5050/5050T 2012 الجزء الداخلي من الذراع التلسكوبي | امتداد: القياسي 0.6/0.61 m؛ T 1.2 m | T104851 |
| MD5050/5050T 2012 منضدة التغذية وامتدادها | منضدة تغذية عامة | |
| MD5050/5050T 2012 جهاز تموضع الحفار | تموضع منصة الحفر | |
| MD5050/5050T 2012 عارضة تغذية ومجموعة UFH16 | عارضة تغذية فولاذية بمحرك هيدروليكي | |
| MD5050/5050T 2012 سلسلة تغذية | تغذية بالسلسلة | |
| MD5050/5050T 2012 علبة تروس كوكبية لنظام إدارة التغذية | نظام الإدارة للتغذية | 337785 |
| MD5050/5050T 2012 وسادات تآكل قابلة للاستبدال وأجزاء ضبط | وسادات تآكل قابلة للاستبدال والضبط | 401810 / 401811 / 401812 |
| MD5050/5050T 2012 مركز قضيب الحفر المزود بالطاقة | تمركز قضيب مزود بالطاقة | 425777 |
| MD5050/5050T 2012 مقياس ميل يدوي | مؤشر يدوي؛ منفصل عن مؤشر الكابينة ثنائي المحور | |
| MD5050/5050T 2012 جهاز تزييت قلاوظ قضبان الحفر | وصلات قلاوظ قضبان الحفر | 337393 |
| MD5050/5050T 2012 قضيب حفر وقضيب بدء | أدوات الحفر؛ أطوال وأقطار وتجهيزات منفصلة | |
| MD5050/5050T 2012 مبدل قضبان دوار بستة مواضع | تجهيزا 12ft/14ft منفصلان | 437523 |
| MD5050/5050T 2012 آلية بوابة مبدل القضبان | تثبيت مواضع القضبان | |
| MD5050/5050T 2012 قابض قضبان مزدوج | قابض قضبان مزدوج | |
| MD5050/5050T 2012 آلية تقسيم وتثبيت مبدل القضبان | تموضع دقيق وتثبيت القضبان | |
| MD5050/5050T 2012 محور مبدل القضبان | محور تبديل القضبان؛ مقاومة التآكل وتزييت ذاتي | |
| MD5050/5050T 2012 مصباح منطقة التغذية | منطقة عمل التغذية وتبديل القضبان | 416999 |
| MD5050/5050T 2012 محرك ديزل بأربع أسطوانات Tier3 | ديزل Tier3؛ العلامة والطراز غير محددين | |
| MD5050/5050T 2012 علبة تروس قدرة من سلسلة 28000 | موقع التركيب غير محدد في المصدر | 1609092 |
| MD5050/5050T 2012 مرشح هواء المحرك بعنصرين | موقع التركيب غير محدد في المصدر | 1574558 |
| MD5050/5050T 2012 خزان وقود بفتحتي تعبئة | خزان 303 L؛ اختلاف 83/80 gal | 438130 |
| MD5050/5050T 2012 مضخة مكبسية بتعويض الضغط واستشعار الحمل | تعويض الضغط واستشعار الحمل | 426390 |
| MD5050/5050T 2012 خزان زيت هيدروليكي | خزان 379 L / 100 gal | 1513480 |
| MD5050/5050T 2012 مرشح هيدروليكي كامل التدفق | ترشيح كامل التدفق 5 µm | 413495 |
| MD5050/5050T 2012 مضخة تعبئة زيت هيدروليكي | تعبئة الزيت الهيدروليكي | 326670 |
| MD5050/5050T 2012 منفذ اختبار هيدروليكي | منافذ اختبار على الآلة | |
| MD5050/5050T 2012 مقياس ضغط هيدروليكي ووصلة اختبار | مقاييس ضغط ووصلات اختبار | |
| MD5050/5050T 2012 نظام التحكم Smart Drill | التحكم بالحفر؛ الوصف الهيدروليكي والإلكتروني منفصل | |
| MD5050/5050T 2012 مجموعة مبردات | وصفان منفصلان لترتيب ATAAC وأربع وحدات AKG عمودية | 436005 |
| MD5050/5050T 2012 مجموعة مروحة تبريد | مروحة 76 cm مع تعويض السرعة حسب الحرارة | |
| MD5050/5050T 2012 ضاغط هواء لولبي | إمداد هواء مضغوط؛ قيم ضغط منفصلة | 412885 |
| MD5050/5050T 2012 ناقل حركة ضاغط بسير Poly Chain | نقل مباشر من علبة التروس | |
| MD5050/5050T 2012 صمام عدم رجوع عند مدخل الضاغط | موقع التركيب غير محدد في المصدر | V012571 |
| MD5050/5050T 2012 خزان هواء وفاصل مدمج | خزان هواء وفاصل مدمج | |
| MD5050/5050T 2012 عنصرا ترشيح الضاغط | عنصرا ترشيح | |
| MD5050/5050T 2012 مثقاب صخور هيدروليكي HPR4519 | قياسي 19 kW؛ بديل HPR5123 | 407596 / 4271580 |
| MD5050/5050T 2012 محركا دوران هيدروليكيان متغيرا السرعة لمثقاب الصخور | محركا دوران هيدروليكيان لمثقاب الصخور | 420250 |
| MD5050/5050T 2012 كابينة مضغوطة ROPS/FOPS | كابينة بحماية ROPS/FOPS | 4263579 |
| MD5050/5050T 2012 تركيب الكابينة بعوازل اهتزاز | تركيب الكابينة المعزول عن الاهتزاز | |
| MD5050/5050T 2012 مرشح هواء الكابينة | موقع التركيب غير محدد في المصدر | |
| MD5050/5050T 2012 تدفئة وتكييف الكابينة | كابينة المشغل | V015610 |
| MD5050/5050T 2012 مقعد مشغل قابل للضبط | مقعد المشغل؛ ضبط في 6 اتجاهات | 4259308 |
| MD5050/5050T 2012 ذراعا تحكم على جانبي المقعد | على جانبي المقعد | 418687 |
| MD5050/5050T 2012 نافذة بزجاج أمان ملون | زجاج الكابينة؛ اختلاف مساحة 3.07/3.8 m² | |
| MD5050/5050T 2012 غاسلة زجاج وماسحة | نوافذ الكابينة؛ 3 سرعات | |
| MD5050/5050T 2012 كاميرا رؤية خلفية | رؤية خلفية؛ التجهيز القياسي غير مثبت | |
| MD5050/5050T 2012 مؤشر ميل ثنائي المحور بالكابينة | الكابينة؛ مؤشر ثنائي المحور | |
| MD5050/5050T 2012 نظام صوت وراديو للكابينة | الكابينة؛ AM/FM/CD حسب الأوصاف المنفصلة | 4271737 |
| MD5050/5050T 2012 مقبس 12V بالكابينة | موقع التركيب غير محدد في المصدر | |
| MD5050/5050T 2012 مرآة الكابينة | الكابينة؛ الرؤية أثناء السير | 418297 |
| MD5050/5050T 2012 حزام أمان الكابينة | موقع التركيب غير محدد في المصدر | |
| MD5050/5050T 2012 مجموعة مجمع غبار جاف | جمع غبار جاف | 432655 / 432656 |
| MD5050/5050T 2012 مروحة شفط الغبار | جهة شفط مجمع الغبار | |
| MD5050/5050T 2012 غطاء جمع غبار فوهة الثقب | فوهة الثقب | 419066 |
| MD5050/5050T 2012 منظف أولي وفاصل عند التغذية | موقع التركيب غير محدد في المصدر | 413254 |
| MD5050/5050T 2012 خرطوم شفط غبار مقاوم للتآكل | شفط الغبار؛ اختلاف 127 mm / 5 in و152.4 mm / 6 in | |
| MD5050/5050T 2012 عنصر ترشيح الغبار | مرشح متعدد العناصر؛ استبدال من الأسفل | 419053 |
| MD5050/5050T 2012 صمام نفخ عكسي وعادم للمرشح | دائرة النفخ العكسي للمرشح | 419058 |
| MD5050/5050T 2012 محرك هيدروليكي لنظام إدارة مجمع الغبار | موقع التركيب غير محدد في المصدر | 432201 |
| MD5050/5050T 2012 جهاز تزييت آلي لوصلات القضبان | تزييت وصلات القضبان؛ منفصل عن تزييت مثقاب الصخور | |
| MD5050/5050T 2012 خزان شحم وصلات القضبان | خزان شحم وصلات القضبان | |
| MD5050/5050T 2012 غطاء معدات قابل للقفل | غطاء معدات قابل للفك؛ 4 نقاط تثبيت وعروات رفع | |
| MD5050/5050T 2012 نابض غازي لباب غطاء المعدات | أبواب غطاء المعدات | |
| MD5050/5050T 2012 مسامير تثبيت غطاء المعدات وعروات رفعه | غطاء المعدات؛ 4 نقاط تثبيت وعروات رفع | |
| MD5050/5050T 2012 مجموعة صمامات طوارئ يدوية | كتلة صمامات يدوية للعمل دون كهرباء | |
| MD5050/5050T 2012 صمامات هيدروليكية وكتلة صمامات | صمامات هيدروليكية؛ ترميز لوني | |
| MD5050/5050T 2012 وصلة أنبوب عابرة للحاجز | مرور عبر الحاجز | |
| MD5050/5050T 2012 خرطوم هيدروليكي | خطوط هيدروليكية؛ تحديد القطر والطول | |
| MD5050/5050T 2012 مصباح هالوجين محمول داخل غطاء المعدات | موقع التركيب غير محدد في المصدر | |
| MD5050/5050T 2012 مصباح عمل خارجي موجه للخلف | خارج المعدات بالخلف؛ مصباحان لهذا الإصدار | |
| MD5050/5050T 2012 مصباح عمل بتثبيت مغناطيسي | مصباح عمل قياسي | |
| MD5050/5050T 2012 درجات مانعة للانزلاق ومقابض | موقع التركيب غير محدد في المصدر | |
| MD5050/5050T 2012 طفاية حريق | موقع التركيب غير محدد في المصدر | 340612 |
| MD5050/5050T 2012 حبل سحب للإيقاف الطارئ للتغذية | عارضة التغذية؛ حبل طوارئ | 433573 / 437447 |
| MD5050/5050T 2012 أجهزة إيقاف طارئ بالكابينة والتغذية | الكابينة وآلية التغذية | |
| MD5050/5050T 2012 دواسة إيقاف بالكابينة | موقع التركيب غير محدد في المصدر | |
| MD5050/5050T 2012 أغطية أمان لنقل الحركة والعمل | أغطية أنظمة النقل وآليات العمل | |
| MD5050/5050T 2012 صندوق أدوات | صندوق أدوات؛ المحتويات غير محددة | |
| MD5050/5050T 2012 حلقة رفع الآلة | حلقات رفع الآلة | |
| MD5050/5050T 2012 ذراع رئيسي تلسكوبي | أنبوب مربع سميك الجدار وصفائح تقوية فولاذية | T104857 |
| MD5050/5050T 2012 عارضة تغذية حاملة UFH | عارضة التغذية الحاملة؛ أحمال عزم ودفع | |
| MD5075 2011 مثقاب صخور HPR4519 | مثقاب صخور بقدرة 19 kW | |
| MD5075 2011 قضبان حفر 38/45mm | أدوات حفر 38/45 mm | |
| MD5075 2011 مجموعة تغذية بالسلسلة UFH14 | قياسي UFH14؛ منفصل عن خيار UFH16 | |
| MD5075 2011 سلسلة بكرات بخطوة 31.7mm | سلسلة تغذية؛ خطوة 31.7 mm | |
| MD5075 2011 عربة تركيب مثقاب الصخور | عربة تركيب مثقاب الصخور | |
| MD5075 2011 وسادة تآكل قابلة للاستبدال | وسادات تآكل التغذية | |
| MD5075 2011 منضدة التغذية | ترتيب محوري أو مزاح و45° | |
| MD5075 2011 مركز قضيب الحفر المقصي | مركز قضيب حفر مقصي | |
| MD5075 2011 مجموعة مبدل قضبان | اختلاف: 5 مواضع و6 قضبان | |
| MD5075 2011 بكرة خرطوم | ترتيب الخرطوم لتسهيل الصيانة | |
| MD5075 2011 ذراع تلسكوبي | ذراع تلسكوبي 3.81 m لهذا الإصدار | |
| MD5075 2011 جزء تمديد الذراع | امتداد ذراع 1.5 m | |
| MD5075 2011 نظام التحكم SmartDrill | مراقبة ضغط الطرق والتغذية والهواء والدوران | |
| MD5075 2011 محرك ديزل CatC9 | TierIII؛ 6 أسطوانات، 224 kW | |
| MD5075 2011 مضخة قدرة | نقل من المحرك إلى المضخة عبر وصلة فولاذية مرنة | |
| MD5075 2011 مرشح هواء المحرك بعنصرين | مرشح هواء المحرك مع مؤشر | |
| MD5075 2011 خزان وقود | خزان وقود 492 L / 130 gal لهذا الإصدار | |
| MD5075 2011 ضاغط هواء لولبي | ضاغط؛ تدفق 163 L/s | |
| MD5075 2011 عنصرا ترشيح الضاغط | موقع التركيب غير محدد في المصدر | |
| MD5075 2011 مضخة مكبسية بتعويض الضغط واستشعار الحمل | موقع التركيب غير محدد في المصدر | |
| MD5075 2011 مرشح هيدروليكي كامل التدفق داخل الخزان | داخل الخزان الهيدروليكي؛ ترشيح 3 µm | |
| MD5075 2011 خزان زيت هيدروليكي محكم | خزان هيدروليكي محكم 405 L | |
| MD5075 2011 مضخة كهربائية لتعبئة الزيت | موقع التركيب غير محدد في المصدر | |
| MD5075 2011 مجموعة مبردات AKG | المحرك والهيدروليك والضاغط؛ ترتيب عمودي متجاور | |
| MD5075 2011 مجموعة مروحة تبريد | مروحة تبريد 1067 mm | |
| MD5075 2011 مجمع غبار HDE900 | مجمع غبار HDE900 | |
| MD5075 2011 منظف أولي وغطاء تحويل التدفق | منظف أولي بغطاء تحويل التدفق | |
| MD5075 2011 خرطوم شفط غبار | خرطوم شفط غبار 12.7 cm / 5 in | |
| MD5075 2011 غطاء جمع غبار فوهة الثقب | منطقة التغذية؛ فوهة الثقب | |
| MD5075 2011 مرشح مجمع الغبار | مرشح غبار بتنظيف بالنفخ العكسي | |
| MD5075 2011 كابينة ROPS/FOPS | كابينة ROPS/FOPS؛ أعرض من MD5050 | |
| MD5075 2011 تدفئة وتكييف الكابينة | موقع التركيب غير محدد في المصدر | |
| MD5075 2011 مقعد مشغل قابل للضبط | موقع التركيب غير محدد في المصدر | |
| MD5075 2011 غاسلة زجاج وماسحة | موقع التركيب غير محدد في المصدر | |
| MD5075 2011 مؤشر إلكتروني ثنائي المحور | موقع التركيب غير محدد في المصدر | |
| MD5075 2011 نظام صوت AM/FM/CD | موقع التركيب غير محدد في المصدر | |
| MD5075 2011 أحذية جنزير وسلسلة جنزير | نظام سير جنزيري Intertractor | |
| MD5075 2011 هيكل جانبي للهيكل السفلي | الهياكل الجانبية للهيكل السفلي | |
| MD5075 2011 مجموعة نقل الحركة النهائي | ناقلات الحركة النهائية | |
| MD5075 2011 مكبح يعمل بنابض ويحرر هيدروليكيا | موقع التركيب غير محدد في المصدر | |
| MD5075 2011 ذراع تحكم مثبت بمسند المقعد | مسند المقعد | |
| MD5075 2011 نظام عرض إلكتروني | عرض بيانات التشغيل | |
| MD5075 2011 عدادا ساعات المحرك ومثقاب الصخور | عدادات ساعات تشغيل المحرك ومثقاب الصخور | |
| MD5075 2011 مقياس جهد | موقع التركيب غير محدد في المصدر | |
| MD5075 2011 زجاجة معاينة حرارة الزيت الهيدروليكي | زجاجة معاينة الزيت الهيدروليكي | |
| MD5075 2011 حبل سحب للإيقاف الطارئ للتغذية | موقع التركيب غير محدد في المصدر | |
| MD5075 2011 إيقاف طارئ للكابينة | موقع التركيب غير محدد في المصدر | |
| MD5075 2011 وصلة مرنة فولاذية لنقل حركة المضخة | نقل من المحرك إلى المضخة عبر وصلة فولاذية مرنة | |
| MD5050/5050T 2012 مثقاب صخور HPR5123 (خيار بديل) | بديل HPR4519؛ 23 kW | |
| MD5050/5050T 2012 قضيب حفر 51mm (تجهيز مبدل القضبان) | تجهيز بديل لقضبان 45 mm | |
| MD5050/5050T 2012 طقم تحويل مبدل القضبان (الاسم فقط) | مكونات الطقم غير محددة | 441217 |
| MD5050/5050T 2012 طقم CE (الاسم فقط) | مكونات الطقم غير محددة | |
| MD5050/5050T 2012 حذاء جنزير بنتوء واحد (اختياري) | أحذية جنزير بنتوء واحد | |
| MD5050/5050T 2012 نظام تزييت آلي لمثقاب الصخور (اختياري) | تزييت آلي لمثقاب الصخور؛ خزان ومضخة ولوحة مؤقت | 411847 / 4248685 |
| MD5050/5050T 2012 خزان شحم التزييت الآلي لمثقاب الصخور (جزء من خيار) | خزان شحم مثقاب الصخور؛ منفصل عن خزان الوصلات | |
| MD5050/5050T 2012 مضخة تزييت آلي لمثقاب الصخور (جزء من خيار) | تزييت آلي لمثقاب الصخور | |
| MD5050/5050T 2012 لوحة مؤقت التزييت الآلي لمثقاب الصخور (جزء من خيار) | مؤقت التزييت الآلي لمثقاب الصخور | |
| MD5050/5050T 2012 زيت للمناطق القطبية (اختياري) | ظروف قطبية؛ اللزوجة والعلامة غير محددتين | |
| MD5050/5050T 2012 حزمة تجهيز للمناخ البارد (الاسم فقط) | حزمة للمناخ البارد؛ المكونات غير محددة | |
| MD5050/5050T 2012 تحكم عن بعد بالسير (اختياري) | تحكم عن بعد بالسير | |
| MD5050/5050T 2012 نظام حقن ماء خلفي وخزان ضغط 113L (اختياري) | حقن ماء خلفي؛ خزان ضغط مستقل 113 L | |
| MD5050/5050T 2012 خزان ماء إضافي 113L (اختياري) | خزان ماء إضافي؛ اختياري | |
| MD5050/5050T 2012 مبدل قضبان 12ft بستة مواضع (اختياري) | بديل تجهيز 14ft | |
| MD5050/5050T 2012 ذراع مفصلي MD5050T (خيار بديل) | MD5050T فقط؛ بدلا من الذراع القابل للتمديد | |
| MD5075 2011 مثقاب صخور HPR5123 (خيار بديل) | بديل HPR4519؛ 23 kW | |
| MD5075 2011 قضيب حفر 51mm (اختياري) | موقع التركيب غير محدد في المصدر | |
| MD5075 2011 مجموعة تغذية UFH16 (اختياري) | تغذية بتمريرة واحدة أو تبديل قضبان؛ قضيب بدء 6.1 m | |
| MD5075 2011 ذراع مفصلي (اختياري) | ذراع مفصلي 5.87 m بدلا من التلسكوبي | |
| MD5075 2011 صندوق تحكم عن بعد سلكي (اختياري) | تحكم سلكي؛ كابل 6.1 m |
| المكوّن | الموضع | رقم القطعة / الرسم |
|---|---|---|
| مثقاب صخور HPR4519 (الطراز اللاحق MD5090) | مثقاب صخور بقدرة 19 kW | |
| مثقاب صخور HPR5123 (الطراز اللاحق MD5090؛ اختياري) | مثقاب صخور بقدرة 23 kW؛ خيار مستقل | |
| قضيب حفر (الطراز اللاحق MD5090) | قياسي 38/45 mm؛ اختياري 51 mm | |
| آلية تغذية بالسلسلة UFH14 (الطراز اللاحق MD5090) | موقع التركيب غير محدد في المصدر | |
| سلسلة بكرات (الطراز اللاحق MD5090) | سلسلة بخطوة 31.7 mm | |
| عربة تركيب مثقاب الصخور (الطراز اللاحق MD5090) | موقع التركيب غير محدد في المصدر | |
| وسادة تآكل قابلة للاستبدال (الطراز اللاحق MD5090) | آلية التغذية | |
| مركز قضيب الحفر المقصي (الطراز اللاحق MD5090) | موقع التركيب غير محدد في المصدر | |
| ذراع حفر تلسكوبي (الطراز اللاحق MD5090) | موقع التركيب غير محدد في المصدر | |
| حامل قضبان يدوي (الطراز اللاحق MD5090) | حامل قياسي: خمسة قضبان بطول 3.66 m | |
| مبدل قضبان خطي (الطراز اللاحق MD5090) | خيار؛ أطوال قضبان وتجهيزات منفصلة | |
| محرك ديزل Cat C9 (الطراز اللاحق MD5090) | Tier III؛ ديزل بست أسطوانات وشاحن توربيني وتبريد هواء الشحن | |
| مرشح هواء سحب بعنصرين (الطراز اللاحق MD5090) | مرشح مع مؤشر | 319258 |
| خزان وقود (الطراز اللاحق MD5090) | خزان وقود 492 L | 441068 |
| ضاغط لولبي دوار (الطراز اللاحق MD5090) | موقع التركيب غير محدد في المصدر | |
| مرشح هواء ضاغط بعنصرين (الطراز اللاحق MD5090) | مرشح مع مؤشر | |
| مضخة رئيسية بمكابس محورية وتعويض الضغط (الطراز اللاحق MD5090) | الوظائف الهيدروليكية باستثناء الدوران وجمع الغبار | 412307 |
| مضخة مكبسية للدوران وجمع الغبار (الطراز اللاحق MD5090) | تعويض الضغط | 412560 |
| خرطوم بلف حلزوني لنبضات الضغط العالية (الطراز اللاحق MD5090) | موقع التركيب غير محدد في المصدر | |
| مرشح كامل التدفق داخل الخزان (الطراز اللاحق MD5090) | داخل الخزان؛ ترشيح 10 µm | |
| خزان زيت هيدروليكي محكم ومضغوط (الطراز اللاحق MD5090) | خزان هيدروليكي 405 L | 441066 |
| مضخة تعبئة زيت يدوية ومرشح (الطراز اللاحق MD5090) | تعبئة الزيت؛ ترشيح 10 µm | 326670 |
| مجموعة مبردات المحرك والهيدروليك والضاغط (الطراز اللاحق MD5090) | ترتيب عمودي متجاور | |
| مجموعة مروحة تبريد (الطراز اللاحق MD5090) | موقع التركيب غير محدد في المصدر | |
| مجمع غبار HDE900 (الطراز اللاحق MD5090) | موقع التركيب غير محدد في المصدر | |
| خرطوم شفط غبار (الطراز اللاحق MD5090) | خرطوم شفط غبار 127 mm | |
| منظف أولي وفتحة شفط غبار لعارضة التغذية (الطراز اللاحق MD5090) | موقع التركيب غير محدد في المصدر | |
| آلية تنظيف المرشح بالنفخ العكسي (الطراز اللاحق MD5090) | تنظيف المرشحات بالنفخ العكسي | |
| سلسلة جنزير وأحذية بثلاثة نتوءات (الطراز اللاحق MD5090) | موقع التركيب غير محدد في المصدر | V005654 |
| هيكل جانبي للجنزير (الطراز اللاحق MD5090) | موقع التركيب غير محدد في المصدر | |
| مجموعة نقل الحركة النهائي (الطراز اللاحق MD5090) | موقع التركيب غير محدد في المصدر | V005637 |
| مكبح يعمل بنابض ويحرر هيدروليكيا (الطراز اللاحق MD5090) | موقع التركيب غير محدد في المصدر | |
| صمام تدفق واتجاه مع تعويض الضغط (الطراز اللاحق MD5090) | التحكم بالتدفق والاتجاه | |
| حبل إيقاف طارئ لعارضة التغذية (الطراز اللاحق MD5090) | موقع التركيب غير محدد في المصدر | |
| لوحة تحكم السير وذراع الحفر (الطراز اللاحق MD5090) | موقع التركيب غير محدد في المصدر | |
| وصلة مرنة للنقل المباشر من المحرك إلى المضخة (الطراز اللاحق MD5090) | موقع التركيب غير محدد في المصدر |
| المكوّن | الموضع | رقم القطعة / الرسم |
|---|---|---|
| مجموعة السير الجنزيري | الهيكل السفلي | 413574 |
| مكبح قرصي يعمل بنابض | نظام كبح السير | |
| نظام هيدروليكي بأربع مضخات | نظام الإدارة الهيدروليكي | |
| مرشح الزيت الهيدروليكي | دائرة الزيت الهيدروليكي | 1400449 / 99738 |
| ضاغط هواء لولبي | نظام إمداد الهواء | 1157263 / 420511 |
| مجمع غبار جاف | نظام جمع الغبار عند فوهة الثقب | 414400 / 419077 |
| خرطوم شفط غبار مقاوم للتآكل | خط شفط الغبار | |
| مثقاب صخور طرقي هيدروليكي | عارضة التغذية | 412091 |
| جلبة مثقاب الصخور | داخل مثقاب الصخور | 1419809 / 1419810 |
| مجموعة مراكم هيدروليكي | النظام الهيدروليكي لمثقاب الصخور | |
| مبدل قضبان الحفر | نظام التغذية | |
| مركز قضيب الحفر المزود بالطاقة | عارضة التغذية | 335232 |
| وسادة تآكل قابلة للاستبدال | نظام تغذية من النوع C | 1414807 / 1420798 / 415245 / 415246 |
| مضخة تزييت آلي وخزان شحم | تزييت آلي لمثقاب الصخور (اختياري) |
تشمل السلسلة Bucyrus Hydraulic Track Drills (R / 345 / SCH5000) 3 طرازاً: منصة حفر هيدروليكية مجنزرة Bucyrus من سلسلة 345، منصة حفر هيدروليكية مجنزرة Bucyrus من سلسلة R، منصة حفر هيدروليكية مجنزرة Bucyrus من سلسلة SCH5000. التسميات السابقة وتغييرات الأسماء في جدول الطرازات في هذه الصفحة.
يُعرف الطراز Bucyrus Hydraulic Track Drills (R / 345 / SCH5000) أيضاً بالتسميات التالية: Bucyrus Hydraulic track Drill rig 345، Bucyrus Hydraulic track Drill rig 345S، Cat MD5090، Bucyrus R series hydraulic crawler drilling rig، Bucyrus Hydraulic track Drill rig R20C، Bucyrus Hydraulic track Drill rig R20T، Bucyrus Hydraulic track Drill rig R30C، Bucyrus Hydraulic track Drill rig R60، Cat MD5050، Cat MD5050 T، Cat MD5075، Bucyrus R20، Bucyrus Hydraulic track Drill rig SCH5000C / CL.
ينتمي الطراز Bucyrus Hydraulic Track Drills (R / 345 / SCH5000) إلى العلامة Bucyrus، نوع المعدة: منصة حفر هيدروليكية مجنزرة، الفترة: 2 2013–2014. الحالة: طراز تاريخي.
عدد المكوّنات المسجّلة: 211، ومنها: مثقاب صخور HPR4519 (الطراز اللاحق MD5090)، مثقاب صخور HPR5123 (الطراز اللاحق MD5090؛ اختياري)، قضيب حفر (الطراز اللاحق MD5090)، آلية تغذية بالسلسلة UFH14 (الطراز اللاحق MD5090)، سلسلة بكرات (الطراز اللاحق MD5090)، عربة تركيب مثقاب الصخور (الطراز اللاحق MD5090)، وسادة تآكل قابلة للاستبدال (الطراز اللاحق MD5090)، مركز قضيب الحفر المقصي (الطراز اللاحق MD5090) وغيرها. القائمة الكاملة مع المواضع في جدول المكوّنات في هذه الصفحة.
مرشح هواء سحب بعنصرين (الطراز اللاحق MD5090): 319258، خزان وقود (الطراز اللاحق MD5090): 441068، مضخة رئيسية بمكابس محورية وتعويض الضغط (الطراز اللاحق MD5090): 412307، مضخة مكبسية للدوران وجمع الغبار (الطراز اللاحق MD5090): 412560، خزان زيت هيدروليكي محكم ومضغوط (الطراز اللاحق MD5090): 441066، مضخة تعبئة زيت يدوية ومرشح (الطراز اللاحق MD5090): 326670، سلسلة جنزير وأحذية بثلاثة نتوءات (الطراز اللاحق MD5090): V005654، مجموعة نقل الحركة النهائي (الطراز اللاحق MD5090): V005637، MD5050/5050T 2012 الجزء الداخلي من الذراع التلسكوبي: T104851، MD5050/5050T 2012 علبة تروس كوكبية لنظام إدارة التغذية: 337785.
المكوّنات الخاصة التي لها صفحة مستقلة: MD5050/5050T 2012 مثقاب صخور HPR5123 (خيار بديل)، MD5050/5050T 2012 قضيب حفر 51mm (تجهيز مبدل القضبان)، MD5050/5050T 2012 طقم تحويل مبدل القضبان (الاسم فقط)، MD5050/5050T 2012 طقم CE (الاسم فقط)، MD5050/5050T 2012 حذاء جنزير بنتوء واحد (اختياري)، MD5050/5050T 2012 نظام تزييت آلي لمثقاب الصخور (اختياري)، MD5050/5050T 2012 خزان شحم التزييت الآلي لمثقاب الصخور (جزء من خيار)، MD5050/5050T 2012 مضخة تزييت آلي لمثقاب الصخور (جزء من خيار) وغيرها (21 في المجموع).
Bucyrus 345 → Cat / Unit Rig MD5090، Bucyrus 345S → Cat / Unit Rig MD5090، Bucyrus R20C → Cat / Unit Rig MD5050، Bucyrus R20T → Cat / Unit Rig MD5050 T.
أرسل إلينا رسماً أو عيّنة وأخبرنا بطراز المعدة واسم القطعة.
زوّدنا بطراز المعدة والرسم للمراجعة الهندسية وعرض السعر. وإذا كان العمر التشغيلي أو التآكل مصدر قلق فصِف ظروف التشغيل أيضاً.
أو تواصل معنا مباشرة: +86 156 3797 3199
zzx@anranst.com
تقدّم ANRANST لعملائها حول العالم التقييم الهندسي والإنتاج في مسابك معتمدة وفق المتطلبات الفنية للعميل ومراقبة الجودة وتسليم القطع الجاهزة لقطع التآكل المخصّصة وقطع الغيار الصناعية، مع إمكانية دعم قطع صناعية مخصّصة أخرى.
نراجع أسطح التزاوج وأبعاد الوصلات، ونقيّم إمكانية التصنيع من حيث المادة والمعالجة الحرارية.
Material grades and heat-treatment processes are specified order by order, stated in the technical agreement and tracked through production.
تأكيد الرسم، ومراقبة المواد والعمليات، ومتابعة الإنتاج، والفحص، وتنسيق القبول.
ننسّق التصنيع وتأكيد الجودة والتغليف والتسليم للقطع الكاملة ضمن سلسلة توريد متكاملة وعملية.
زوّدنا بالطراز الحالي والرسومات والمواد أو ظروف التشغيل لنتمكن من تحديد المراجعة الفنية ومسار التوريد المناسبين.
أرسل استفساراً
