01
Swing Hammer
摆锤
- 类别 / 位置
- W
- 候选材料
- 韧性合金锻钢，差异化热处理（differentially heat-treated forged tough alloy steel）。

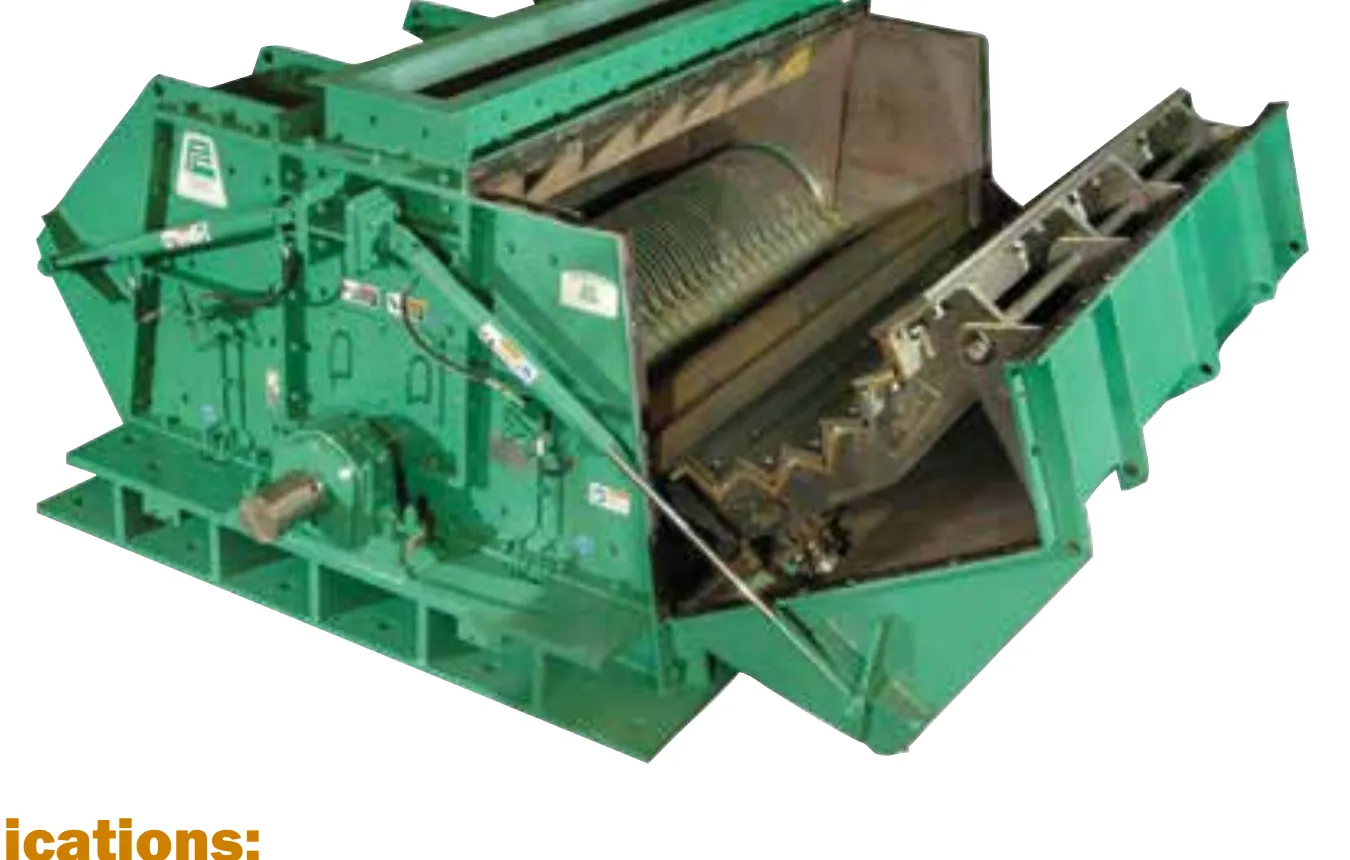

煤用冲击破碎机（Coalpactor）
CoalPactor 是 Pennsylvania Crusher / TerraSource Global 的煤用冲击破碎设备。煤从破碎腔上部进入，被可摆动锤头击中后抛向两侧弧形反击板；锤端与反击板的间隙沿物料流向逐步减小，以控制产品上限粒度并减少过粉碎。适用于电力和钢铁行业的煤及冶金煤破碎，具体型号与能力以原厂选型为准。
主机剖切定位图
Coalpactor（Pennsylvania Crusher / TerraSource）以可逆摆锤在自由空间冲击煤炭，经弧形破碎板间隙与敞底排料控制上限粒度并减少过粉碎。适用于电煤与炼焦煤制备；型号与能力以原厂选型为准。跨产品通用锤头营销册（资料代号 C09）≠ 本机已核适配，不得升为本机锤头硬数或寿命承诺。
设备零件清单
零件识别与技术清单
主干：摆锤、弧形破碎板/铸造分段块、悬挂盘与悬挂杆、机架可换衬板、转子轴与轴承座。材料写到已核工艺族，不写死牌号硬度寿命。
单一零件
单一零件与维护件
07
Frame Wear Liner
机架耐磨衬板
- 类别 / 位置
- P
- 候选材料
- 可更换耐磨钢衬板（replaceable abrasion-resistant steel liners）；具体等级需按图纸和工况确认。
10
Split Pillow-Block Bearing Housing
剖分式轴承座
- 类别 / 位置
- T/S
- 候选材料
- 剖分式 pillow-block 结构；壳体材质需按图纸确认，铸铁或铸钢只能作为工程候选。
同名零件在不同 OEM、型号与工况下材料体系可能不同；订货与制造须按主机型号、OEM图纸与实测尺寸复核。
同名零件在不同 OEM、型号与工况下材料体系可能不同；订货与制造须按主机型号、OEM图纸与实测尺寸复核。
结构/功能与 OEM 边界（2026-11-02 · C09 收紧）
- 摆锤：韧性合金钢锻造后差别热处理；可逆转子使两面均磨；换锤核锤型/孔杆配合/排布与平衡。已核到工艺族，不写死钢号/HRC/残厚。
- 破碎板：碳锰钢板置于可调框架（≠Hadfield 高锰钢断言）；锤尖—板间隙沿流向收小，同步齿轮千斤顶调隙。
- 改造分段块：cast segments 与更高硬度材料选项须分版本；「分段加密」≠寿命翻倍。
- 机架衬板：厚钢板机架 + 可换耐磨钢衬板；两侧门便于维护。
- 硬禁 / C09：C09 为跨产品锤头营销册，未给出 Coalpactor 逐件映射；其中任何专有合金、局部硬面或涂层比较不得写成「本机已核锤头方案」或寿命/硬度表。钢号、HRC、残厚、报废间隙继续停追。
