湿式回转筛
湿式回转筛 · 1919 · 1 个型号
Kennedy Van Saun
Kennedy Van Saun品牌
湿式回转筛设备类型
1919年代范围
历史机型现产/历史
Kennedy Van Saun
系列内型号与历史型号
点击型号可跳到对应的零部件表；改名前后的型号列在“历史型号 / 改名”一栏。
| 型号 | 历史型号 / 改名 | 年代 | 零部件 |
|---|---|---|---|
| KVS Maxton 湿式圆筒筛 | Maxton screen；Wet-Pulp Screening Device | 1919 | 11 |
Kennedy Van Saun

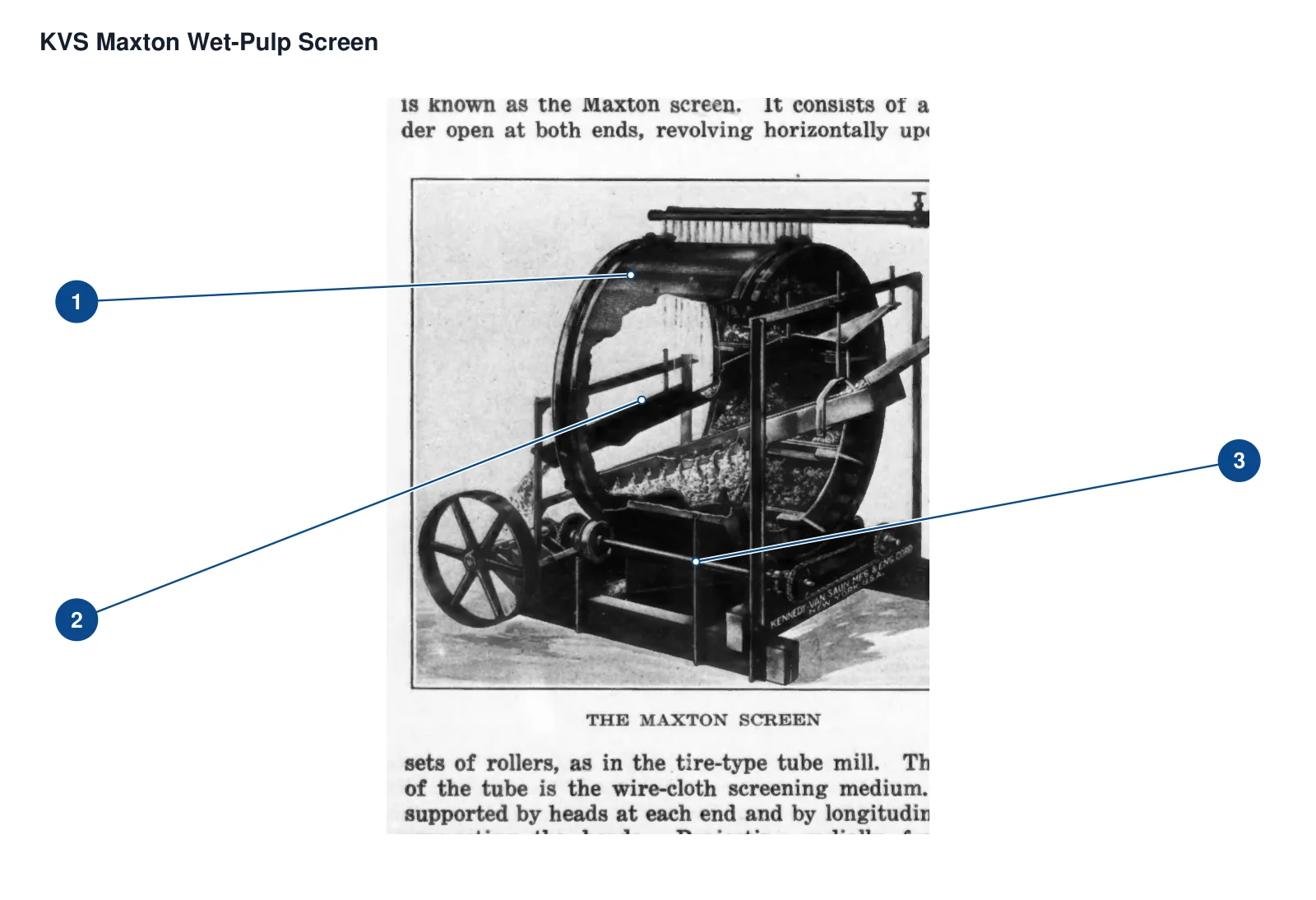

图中编号零部件
图上编号与下表一一对应。
| 编号 | 部件 | 部位 | 适用型号 |
|---|---|---|---|
| 1 | 金属丝筛网 | 圆筒外周可见筛面 | 1919Maxton原刊具名实例；未载商品尺寸 |
| 2 | 端部支承头 | 筛筒近端的环形支承 | 1919Maxton原刊具名实例；未载商品尺寸 |
| 3 | 全长给料分配槽 | 筛筒侧面纵向给料槽 | 1919Maxton原刊具名实例；未载商品尺寸 |
其他零部件 · 8 项
| 部件 |
|---|
| 两组支承滚轮 |
| 纵向连接肋 |
| 径向内伸提升肋 |
| 倾斜导料板 |
| 筛下集料盘 |
| 筛上排料槽 |
| 上方双喷水管 |
| 附加喷水管（可选） |
Kennedy Van Saun
按型号分组的零部件表
零部件相同的型号合并为一组，点击型号组展开零部件表。
KVS Maxton 湿式圆筒筛11 项
| 编号 | 部件 | 部位 | 材质/类型 |
|---|---|---|---|
| 1 | 金属丝筛网 | 回转圆筒筛体 | |
| 2 | 端部支承头 | 筛筒两端 | heads；不推定轴承结构 |
| 3 | 全长给料分配槽 | 圆筒低位入口沿长度方向 | distributing launder |
| 两组支承滚轮 | 圆筒下方滚动支承 | 两组rollers | |
| 纵向连接肋 | 两端支承头之间 | longitudinal ribs | |
| 径向内伸提升肋 | 筛筒内壁、纵向延伸 | ribs/lifters；翻送筛上料 | |
| 倾斜导料板 | 给料槽与筛面之间 | inclined apron；防冲击入料 | |
| 筛下集料盘 | 回转筛面下方 | collecting pan | |
| 筛上排料槽 | 给料入口槽上方 | oversize launder | |
| 上方双喷水管 | 筛面上方 | two water-spray pipes；清孔及洗筛上料 | |
| 附加喷水管（可选） | 給料槽下方或旁侧 | another pipe may be placed；非标准配置 |
Kennedy Van Saun
维修、工装与套装
两组支承滚轮
原件未列维修工装/kit，不从外形推定
端部支承头
原件未列维修工装/kit，不从外形推定
纵向连接肋
原件未列维修工装/kit，不从外形推定
径向内伸提升肋
原件未列维修工装/kit，不从外形推定
全长给料分配槽
原件未列维修工装/kit，不从外形推定
倾斜导料板
原件未列维修工装/kit，不从外形推定
筛下集料盘
原件未列维修工装/kit，不从外形推定
筛上排料槽
原件未列维修工装/kit，不从外形推定
上方双喷水管
原件未列维修工装/kit，不从外形推定
附加喷水管（可选）
原件未列维修工装/kit，不从外形推定
常见问题
湿式回转筛 还有哪些型号别名或曾用名？
湿式回转筛 另见以下型号/别称：KVS Maxton 湿式圆筒筛、Maxton screen、Wet-Pulp Screening Device。
湿式回转筛 是哪个品牌的什么设备？
湿式回转筛 属于 Kennedy Van Saun 品牌，设备类型：湿式回转筛。当前状态：历史机型。
湿式回转筛 有哪些零部件和易损件记录？
已记录 11 项零部件，包括：金属丝筛网、两组支承滚轮、端部支承头、纵向连接肋、径向内伸提升肋、全长给料分配槽、倾斜导料板、筛下集料盘 等。完整名称与位置见本页“零部件名称与位置”表。
如何咨询 湿式回转筛 的零件？
发图纸或样品，告知设备型号和零件名。
