подземная погрузочно-доставочная машина · 2 2013–2014 · 5 мод.
Выберите модель, чтобы перейти к её таблице узлов; прежние и новые обозначения — в столбце «Прежние названия».
| Модель | Прежние названия | Период | Узлы |
|---|---|---|---|
| Bucyrus Compact Loader (историческое обозначение не указано) | Подземная погрузочно-доставочная машина LHD Bucyrus компактный погрузчик (6 tonne); подземная погрузочно-доставочная машина LHD Bucyrus компактный погрузчик (10 tonne); подземная погрузочно-доставочная машина LHD Bucyrus компактный погрузчик (15 tonne); Bucyrus компактный погрузчик; Cat CL110 | 2 2013–2014 | 44 |
| Семейство погрузочно-доставочных машин Bucyrus FBL | Подземная погрузочно-доставочная машина LHD Bucyrus FBL10; подземная погрузочно-доставочная машина LHD Bucyrus FBL15 | 2 2013–2014 | 8 |
| Семейство погрузочно-доставочных машин Bucyrus MH | Подземная погрузочно-доставочная машина LHD Bucyrus MH10; подземная погрузочно-доставочная машина LHD Bucyrus MH15; Cat CL210B | 2 2013–2014 | 44 |
| Подземный погрузчик Bucyrus 482 | Bucyrus 482D | 2 2013–2014 | 5 |
| Семейство подземных погрузчиков / LHD Bucyrus 488 | Bucyrus / LHD 488XL; Bucyrus / LHD 488D XP; Bucyrus / LHD 488-6 DM; Bucyrus / LHD 488L; Bucyrus / LHD 488-6; Bucyrus / LHD 488D LHD XP; Bucyrus 488D Un-A-Trac; CAT(Bucyrus)488D Un-A-Trac | 2 2013–2014 | 21 |

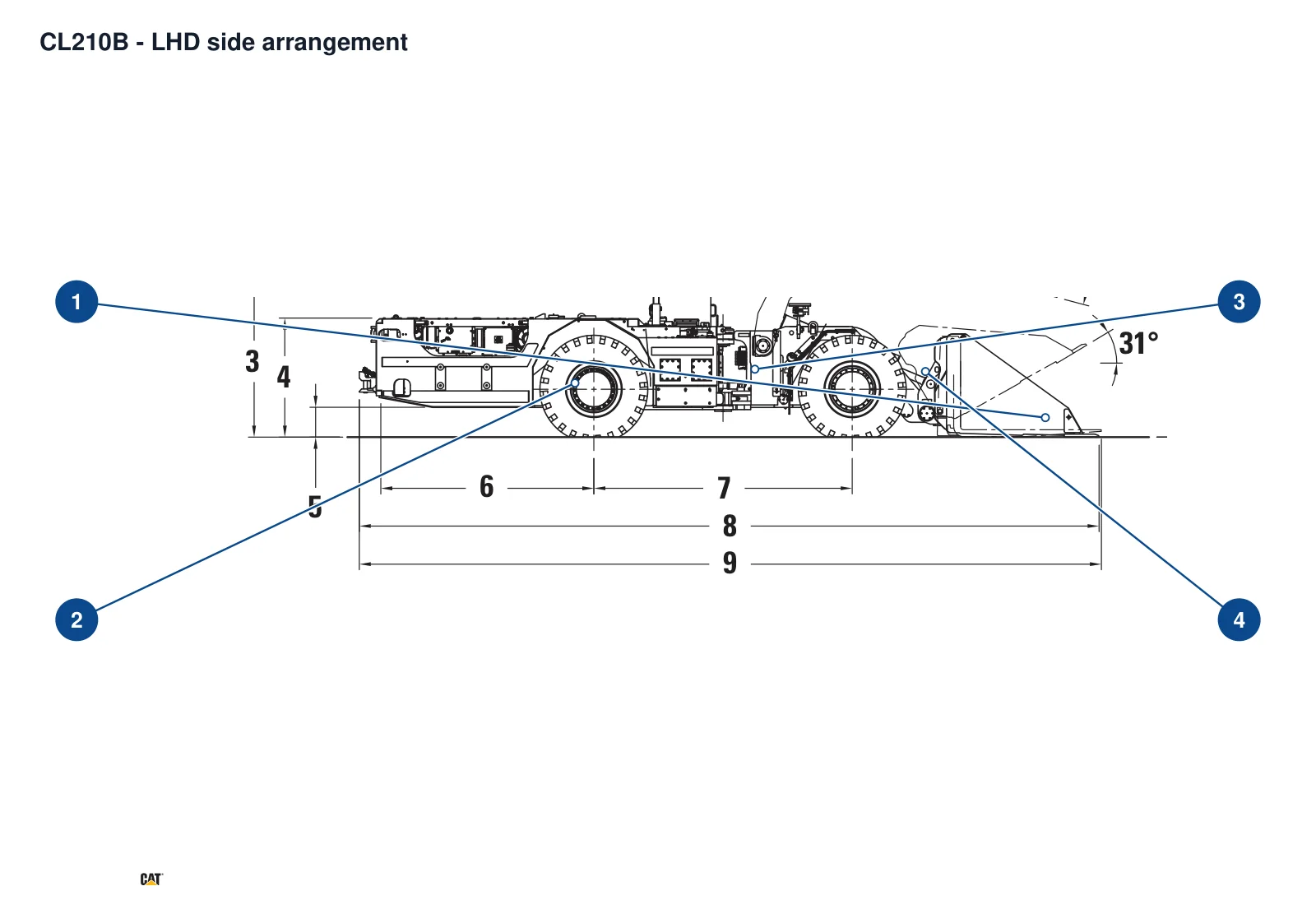

Номера на схеме соответствуют строкам таблицы.
| № | Узел / деталь | Расположение | Применимость |
|---|---|---|---|
| 1 | Bucket | Ковш в передней части погрузочного оборудования | CL210B |
| 2 | Tire | Шины на переднем и заднем мостах | CL210B |
| 3 | Шарнир сочленения | Шарнирное сочленение передней и задней рам | CL210B |
| 4 | Подъёмная стрела | Подъёмный рычаг между передней рамой и ковшом | CL210B |
| Узел / деталь |
|---|
| Гидроцилиндр двустороннего действия |
| Гидравлический фильтр системы рулевого управления/тормозов |
| Шарнирный палец и втулка |
| Гидроаккумулятор тормозной системы |
| Шестерёнчатый гидронасос |
| Планетарная передача колёсного редуктора и тормоза в масляной ванне |
| Ходовой редуктор |
| Шарнирный палец и сферическая втулка |
| Разъём аккумуляторной батареи и соединительные принадлежности |
| Рычаг блокировки центрального шарнира |
| Ручной калибратор |
| Двигатель 488D2009 с турбонаддувом и охлаждением наддувочного воздуха |
| Четырёхступенчатая трансмиссия 488D2009Dana с переключением под нагрузкой |
| Две аккумуляторные батареи 12V на 488D2009 |
| Рама 488D2009 |
| Система быстросменного крепления навесного оборудования 488D2009 |
| Джойстик управления в кабине 488D2009 |
| Внешний тормоз 488D2009SAHR |
| Шина с наполнителем 488D2009 |
| Двигатель Cummins QSB6.7 для 488D, представленный на рассмотрение |
| Система контроля выбросов DST для 488D, представленная на рассмотрение |
| Фильтр DPM для 488D, представленный на рассмотрение |
| Теплообменник выхлопных газов 488D, представленный на рассмотрение |
| Каталитический нейтрализатор выхлопных газов 488D, представленный на рассмотрение |
| Пламегаситель 488D, представленный на рассмотрение |
| Выхлопная труба и отвод 488D, представленные на рассмотрение |
| Дизельная приводная система компактного погрузчика 2008 года |
| Ковш с выталкивателем модели-преемника CL110 |
| Дизельный двигатель модели-преемника CL110 |
| Радиатор водяного охлаждения модели-преемника CL110 |
| Вентилятор с гидроприводом модели-преемника CL110 |
| Пневматический стартер модели-преемника CL110 |
| Двухступенчатый сухой фильтр впускного воздуха модели-преемника CL110 |
| Взрывозащищённое устройство обработки выхлопных газов с водяной ванной модели-преемника CL110 |
| Каталитический очиститель выхлопных газов модели-преемника CL110 |
| Трансмиссия с переключением под нагрузкой модели-преемника CL110 |
| Гидротрансформатор модели-преемника CL110 |
| Передний и задний мосты модели-преемника CL110 |
| Дифференциал в сборе модели-преемника CL110 |
| Усиленный колёсный обод модели-преемника CL110 |
Модели с одинаковым набором узлов объединены в группы; нажмите на группу, чтобы открыть таблицу.
| Узел / деталь | Расположение |
|---|---|
| Дизельный привод Compact Loader 2008 | Дизельный привод выставочной версии для рынка США |
| CL110 (преемник): Ковш с выталкивателем | Стандартный ковш: 2.7 m³ с шапкой / 2.25 m³ без шапки |
| CL110 (преемник): Дизельный двигатель | Cat C7, 6 цилиндров, 7.2 L, турбонаддув; версия 2013 |
| CL110 (преемник): Радиатор водяного охлаждения | Охлаждение двигателя |
| CL110 (преемник): Вентилятор с гидроприводом | Охлаждение двигателя |
| CL110 (преемник): Пневматический стартер | Система запуска версии 2013 |
| CL110 (преемник): Двухступенчатый сухой воздушный фильтр | Основной и вторичный фильтрующие элементы |
| CL110 (преемник): Взрывозащищённый водяной очиститель выхлопа | Выхлопной узел производства Bucyrus данной версии |
| CL110 (преемник): Каталитический очиститель выхлопа | Комплектация версии 2013 |
| CL110 (преемник): Коробка передач с переключением под нагрузкой | 4 модулируемые передачи вперёд и назад данной версии |
| CL110 (преемник): Гидротрансформатор | На двигателе |
| CL110 (преемник): Передний и задний мосты | Встроенная планетарная передача |
| CL110 (преемник): Дифференциальная зубчатая передача | Коническая шестерня и приводная шестерня |
| CL110 (преемник): Обод для тяжёлых условий | Пятикомпонентный обод |
| CL110 (преемник): Шина | Стандартная радиальная пневматическая шина 17.5×25L3 |
| CL110 (преемник): Гидравлический фильтр рулевого управления и тормозов | Напорный фильтр 10 µm |
| CL110 (преемник): Гидравлический фильтр ковша / PTO | Напорный фильтр 10 µm |
| CL110 (преемник): Фильтр вспомогательной гидросистемы | Напорный фильтр 10 µm |
| CL110 (преемник): Общий сливной фильтр | Сменный фильтр 25 µm с байпасом, на маслобаке |
| CL110 (преемник): Рулевой клапан и гидроцилиндр | Рулевое управление типа Orbital |
| CL110 (преемник): Герметичный напорный маслобак | Система рулевого управления |
| CL110 (преемник): Распределитель с закрытым центром | Рабочая гидросистема |
| CL110 (преемник): Рычаг управления направлением | Управление рабочими операциями |
| CL110 (преемник): Палец шарнира | Сочленение версии 2013 |
| CL110 (преемник): Втулка шарнира | Сочленение версии 2013 |
| CL110 (преемник): Шариковый подшипник качания сочленения | Механизм качания сочленения |
| CL110 (преемник): Сиденье с пневмоподвеской | Поперечное расположение сиденья |
| CL110 (преемник): Регулируемый защитный навес кабины | Защитная конструкция FOPS данной версии |
| CL110 (преемник): Электросистема | Взрывозащищённая система 24 V с изолированными полюсами |
| CL110 (преемник): Передние и задние фонари | Взрывозащищённые фонари Bucyrus данной версии |
| CL110 (преемник): Генератор с гидроприводом | Взрывозащищённый узел Bucyrus |
| CL110 (преемник): Поршневой воздушный компрессор | Зубчатый привод от двигателя |
| CL110 (преемник): Основной воздушный ресивер | Объём 150 L |
| CL110 (преемник): Топливный бак | Объём 150 L |
| CL110 (преемник): Гидробак | Объём 250 L |
| CL110 (преемник): Бак подпиточной воды | Объём 300 L |
| CL110 (преемник): Быстросменная система RAS | Стандартная комплектация данной версии |
| CL110 (преемник): Вилы с боковым смещением | Опциональное оборудование |
| CL110 (преемник): Вилы с ручным боковым смещением | Отдельная опция |
| CL110 (преемник): Передняя Cockie Plate типа C и лебёдка | Опциональное оборудование |
| CL110 (преемник): Кран с поворотной стрелой | Опциональное оборудование |
| CL110 (преемник): Барабан ленты / кабеля | Опциональное оборудование |
| CL110 (преемник): Рабочая платформа | Опциональное оборудование |
| CL110 (преемник): Ковш объёмом 3 m³ | Опция: ковш с заострённой или прямой кромкой |
| Узел / деталь | Расположение |
|---|---|
| CL210B 2012 (преемник): Стандартный ковш с выталкивателем | 3.5 m³ с шапкой / 2.7 m³ без шапки; грузоподъёмность ковша 8 t |
| CL210B 2012 (преемник): Дизельный двигатель Cat C7 | 6 цилиндров, турбонаддув; только версия 2012 |
| CL210B 2012 (преемник): Радиатор охлаждающей жидкости | Вертикально в задней части |
| CL210B 2012 (преемник): Вентилятор охлаждения с гидроприводом | Спецификация CL210B 2012, стр. 1 |
| CL210B 2012 (преемник): Пневматический турбинный стартер | Пневматический запуск |
| CL210B 2012 (преемник): Сухой воздушный очиститель с двумя элементами | Спецификация CL210B 2012, стр. 1 |
| CL210B 2012 (преемник): Спирально-навитой пламегаситель впуска | Спецификация CL210B 2012, стр. 1 |
| CL210B 2012 (преемник): Взрывозащищённый мокрый очиститель выхлопа | Спецификация CL210B 2012, стр. 1 |
| CL210B 2012 (преемник): Сменный фильтрующий элемент выхлопа | Комплектация вне Китая |
| CL210B 2012 (преемник): Сменный пламегаситель выхлопа | Комплектация для Китая и RSA |
| CL210B 2012 (преемник): Каталитический очиститель выхлопа | Система доочистки выхлопа |
| CL210B 2012 (преемник): Коробка передач с переключением под нагрузкой | 4 передачи вперёд и 4 назад |
| CL210B 2012 (преемник): Мост с внешними планетарными передачами | Спецификация CL210B 2012, стр. 1 |
| CL210B 2012 (преемник): Фиксированный передний мост и задний мост на качающейся опоре | Раздельные конструкции переднего и заднего мостов |
| CL210B 2012 (преемник): Коническая шестерня и приводная шестерня | Привод моста |
| CL210B 2012 (преемник): Пятикомпонентное колесо для тяжёлых условий | Пятикомпонентная конструкция колеса |
| CL210B 2012 (преемник): Радиальная пневматическая шина | Шина XKA 17.5×R25 данной версии |
| CL210B 2012 (преемник): Сливной фильтр гидросистемы ковша | Сменный фильтр 10 µm с байпасом |
| CL210B 2012 (преемник): Напорный фильтр рулевого управления и тормозов | Сменный фильтр 10 µm с байпасом |
| CL210B 2012 (преемник): Поперечно расположенное сиденье оператора | Спецификация CL210B 2012, стр. 2 |
| CL210B 2012 (преемник): Защитный навес ROPS/FOPS | Спецификация CL210B 2012, стр. 2 |
| CL210B 2012 (преемник): Взрывозащищённая электросистема 12 V | Электросистема данной версии |
| CL210B 2012 (преемник): Электронная система останова DCS | Раздельные стандартные и опциональные функции контроля |
| CL210B 2012 (преемник): Передние и задние взрывозащищённые фонари | Передние и задние фонари данной версии |
| CL210B 2012 (преемник): Генератор переменного тока с гидроприводом | Спецификация CL210B 2012, стр. 2 |
| CL210B 2012 (преемник): Поршневой компрессор с зубчатым приводом от двигателя | Спецификация CL210B 2012, стр. 2 |
| CL210B 2012 (преемник): Воздушный ресивер | Объём 150 L |
| CL210B 2012 (преемник): Гидробак | Объём 250 L |
| CL210B 2012 (преемник): Топливный бак | Объём 200 L |
| CL210B 2012 (преемник): Бак подпиточной воды | Объём 450 L |
| CL210B 2012 (преемник): Вилы с боковым смещением | Опциональное оборудование; 10 t |
| CL210B 2012 (преемник): Поворотная подъёмная стрела | Опциональное оборудование; 7 t |
| CL210B 2012 (преемник): Ковш с заострённой или прямой кромкой | Опциональное оборудование; 3.5 m³ |
| CL210B 2012 (преемник): Ковш прямого монтажа | Опциональное оборудование; 5 m³ |
| CL210B 2012 (преемник): Универсальный прицеп | Опциональное оборудование |
| CL210B 2012 (преемник): Прицеп для труб | Опциональное оборудование |
| CL210B 2012 (преемник): Подготовка к вспомогательному приводу | Опциональная подготовка |
| CL210B 2012 (преемник): Навесное оборудование для намотки ленты / кабеля | Опциональное оборудование; 7 t |
| CL210B 2012 (преемник): Вилы с ручным боковым смещением | Опциональное оборудование; 10 t |
| CL210B 2012 (преемник): Вспомогательный привод прицепа SH150 | Опциональное оборудование |
| CL210B 2012 (преемник): Рабочая платформа | Опциональное оборудование |
| CL210B 2012 (преемник): Навесной топливный модуль | Опциональный Fuel Pod |
| CL210B 2012 (преемник): Бункер для бетона | Опциональное оборудование |
| CL210B 2012 (преемник): Сцепной адаптер SH150 | Опциональное оборудование |
| Узел / деталь | Расположение | Номер детали / чертежа |
|---|---|---|
| Планетарная бортовая передача и мокрый тормоз | Ходовой мост | 390829 / DBT390829 |
| Редуктор хода | Трансмиссия хода | 246963 / L-A10550X4 |
| Палец шарнира и сферическая втулка | Шарнир рамы машины | 285573 / L-LUD02699 |
| Розетка аккумулятора и соединительные принадлежности | Электрическое подключение аккумулятора | 378656 / 606984 / DBT378656 / DBT606984 |
| Фиксирующая штанга центрального шарнира | Фиксация при обслуживании | |
| Ручной калибратор | Настройка управления и диагностика неисправностей | |
| 488D 2009: Двигатель с турбонаддувом и охлаждением наддувочного воздуха | Выставочный экземпляр; 156 hp | |
| 488D 2009: Четырёхступенчатая коробка передач Dana с переключением под нагрузкой | Трансмиссия выставочного экземпляра 2009 года | |
| 488D 2009: Два аккумулятора 12 V | Пуск 24 V / система 12 V данной версии | |
| 488D 2009: Рама | Низкая рама, несущая силовую установку | |
| 488D 2009: Система быстрой смены навесного оборудования | Интерфейс Quick Attach System | |
| 488D 2009: Рычаг управления кабины | Органы управления кабины | |
| 488D 2009: Внешний тормоз SAHR | Тормозной узел SAHR данной версии | |
| 488D 2009: Шина с наполнителем | Шины данной версии | |
| 488D (образец на экспертизе): Двигатель Cummins QSB6.7 | Образец 2011-2012: номинально 193 hp, снижение мощности на машине до 170 hp | |
| 488D (образец на экспертизе): Система контроля выбросов DST | M30 в основном тексте / M335 в заголовке спецификации | |
| 488D (образец на экспертизе): Фильтр DPM | Система M30; точное место установки не уточнено | M30-411-01R |
| 488D (образец на экспертизе): Теплообменник выхлопа | Выхлопной узел проверяемого экземпляра | M190-301-01 |
| 488D (образец на экспертизе): Каталитический нейтрализатор выхлопа | Выхлопной узел проверяемого экземпляра | M295-225-02 |
| 488D (образец на экспертизе): Пламегаситель | Условия проверяемого экземпляра 488D | |
| 488D (образец на экспертизе): Выхлопная труба и отводы | Снаружи пламегасителя: 3 отвода и удлинение данного экземпляра |
| Узел / деталь | Расположение |
|---|---|
| Система быстрой смены навесного оборудования | Интерфейс рабочего оборудования погрузчика |
| Вилы с боковым смещением | Опциональное оборудование для перевозки забойных рештаков |
| Ковш с выталкивающей плитой | Опциональное погрузочное оборудование |
| Крановое навесное оборудование со стрелой | Опциональное оборудование для обслуживания |
| Навесное оборудование для намотки кабеля и ленты | Опциональное рабочее оборудование |
| Сменный сажевый фильтр | Выхлопная система дизеля |
| Теплообменник или мокрый скруббер | Охлаждение выхлопа, в зависимости от версии |
| Каталитический нейтрализатор | Выхлопная система |
| Узел / деталь | Расположение |
|---|---|
| Гидроцилиндр двустороннего действия | Гидросистема погрузки и сочленения |
| Гидравлический фильтр рулевого управления и тормозов | Контур рулевого управления и тормозов |
| Палец шарнира и втулка | Шарнир рамы машины |
| Тормозной гидроаккумулятор | Гидросистема тормозов |
| Шестерённый гидронасос | Основной гидронасосный узел |
В серию Bucyrus Underground LHD Loaders and Scoops входит моделей: 5 — Bucyrus Compact Loader, Семейство погрузочно-доставочных машин Bucyrus FBL, Семейство погрузочно-доставочных машин Bucyrus MH, Подземный погрузчик Bucyrus 482, Семейство подземных погрузчиков / LHD Bucyrus 488. Прежние и новые обозначения указаны в таблице моделей на этой странице.
Для Bucyrus Underground LHD Loaders and Scoops также встречаются обозначения: Bucyrus Compact Loader, Bucyrus Underground LHD loader Compact Loader, Cat CL110, Bucyrus FBL loader product family, Bucyrus Underground LHD loader FBL10, Bucyrus Underground LHD loader FBL15, Bucyrus MH loader product family, Bucyrus Underground LHD loader MH10, Bucyrus Underground LHD loader MH15, Cat CL210B, Bucyrus 482 underground scoop, Bucyrus 482D, Bucyrus 488 underground scoop / LHD family, Bucyrus / LHD 488XL.
Bucyrus Underground LHD Loaders and Scoops относится к бренду Bucyrus, тип оборудования: подземная погрузочно-доставочная машина, период: 2 2013–2014. Статус: Историческая модель.
Записано позиций: 122, в том числе: Дизельный привод Compact Loader 2008, CL110 (преемник): Ковш с выталкивателем, CL110 (преемник): Дизельный двигатель, CL110 (преемник): Радиатор водяного охлаждения, CL110 (преемник): Вентилятор с гидроприводом, CL110 (преемник): Пневматический стартер, CL110 (преемник): Двухступенчатый сухой воздушный фильтр, CL110 (преемник): Взрывозащищённый водяной очиститель выхлопа и другие. Полный список с расположением — в таблице узлов на этой странице.
Планетарная бортовая передача и мокрый тормоз: 390829 / DBT390829, Редуктор хода: 246963 / L-A10550X4, Палец шарнира и сферическая втулка: 285573 / L-LUD02699, Розетка аккумулятора и соединительные принадлежности: 378656 / 606984 / DBT378656 / DBT606984, 488D (образец на экспертизе): Фильтр DPM: M30-411-01R, 488D (образец на экспертизе): Теплообменник выхлопа: M190-301-01, 488D (образец на экспертизе): Каталитический нейтрализатор выхлопа: M295-225-02.
Специфичные узлы с отдельной страницей: CL110 (преемник): Быстросменная система RAS, CL110 (преемник): Вилы с боковым смещением, CL110 (преемник): Вилы с ручным боковым смещением, CL110 (преемник): Передняя Cockie Plate типа C и лебёдка, CL110 (преемник): Кран с поворотной стрелой, CL110 (преемник): Барабан ленты / кабеля, CL110 (преемник): Рабочая платформа, CL110 (преемник): Ковш объёмом 3 m³ и другие (всего 22).
Компактный погрузчик Bucyrus (6 tonne) → Cat / Unit Rig CL106, Компактный погрузчик Bucyrus (10 tonne) → Cat / Unit Rig CL110, Компактный погрузчик Bucyrus (15 tonne) → Cat / Unit Rig CL115, Bucyrus FBL10 → Cat / Unit Rig CL210.
Пришлите чертёж или образец и сообщите модель оборудования и название детали.
Сообщите модель оборудования и пришлите чертёж для инженерной оценки и расчёта стоимости. Если вас беспокоит срок службы или износ, опишите также условия эксплуатации.
Или свяжитесь с нами напрямую: +86 156 3797 3199
zzx@anranst.com
ANRANST предоставляет заказчикам по всему миру инженерную оценку, подбор производства в Китае, Контроль качества и поставку готовых деталей для износостойких и промышленных запчастей по техническим требованиям заказчика; возможна поддержка и других нестандартных промышленных деталей.
Проверяем посадочные поверхности и размеры сопряжения, оцениваем материал, термообработку и технологичность.
Material grades and heat-treatment processes are specified order by order, stated in the technical agreement and tracked through production.
Проверка чертежей, контроль материалов и процессов, сопровождение производства, инспекция и координация приёмки.
Организуем изготовление, подтверждение качества, упаковку и поставку готовых деталей в рамках единого исполнимого цикла поставки.
Сообщите модель оборудования, чертежи, материалы или условия эксплуатации — мы определим необходимую техническую оценку и порядок поставки.
Отправить запрос
