01
Футеровка корпуса / плита корпуса
футеровка корпуса
- Положение установки
- Внутренняя стенка оболочки

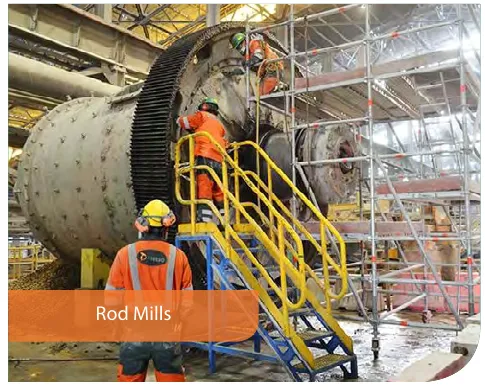

Стержневая мельница
Стержневая мельница использует параллельные стальные стержни в качестве мелющих тел. Вращение корпуса заставляет стержни катиться, скользить и падать, избирательно измельчая руду. По сравнению с шаровыми мельницами стержневые мельницы обычно обеспечивают более равномерное распределение частиц по размерам с меньшим переизмельчением. К основным расходным материалам относятся обечаевые и торцевые футеровки, футеровки каналов для материала и мелющие стержни.

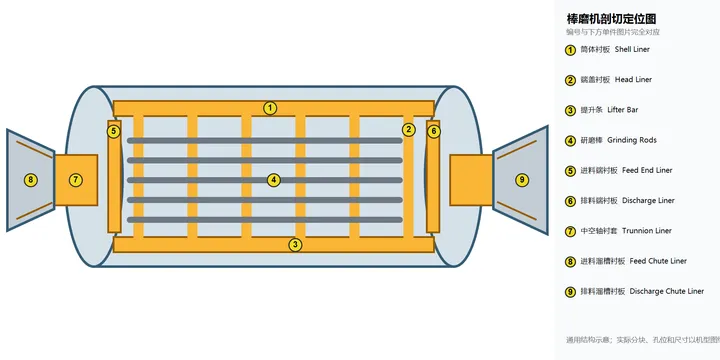

Вид в разрезе оборудования
Стержневая мельница использует параллельные стальные стержни в качестве мелющих тел. Вращение корпуса заставляет стержни катиться, скользить и падать, избирательно измельчая руду. По сравнению с шаровыми мельницами стержневые мельницы обычно обеспечивают более равномерное распределение частиц по размерам с меньшим переизмельчением. К основным расходным материалам относятся обечаевые и торцевые футеровки, футеровки каналов для материала и мелющие стержни.
Части оборудования
Часть Идентификация и технические подробности
Изучите названия деталей, изображения, варианты материалов и технические требования. Выберите карту, чтобы открыть соответствующую страницу запасных частей.
Отдельные детали
Отдельные детали и расходные элементы
02
Футеровка крышки / торцевая футеровка
торцевая футеровка
- Положение установки
- Внутренние поверхности головок подающей и разгрузочной сторон.
06
Футеровка разгрузочного торца
Футеровка разгрузочного торца
- Положение установки
- Внутри разгрузочного конца
08
Футеровка подающего желоба
футеровочный элемент подающего желоба
- Положение установки
- Внутренняя стенка загрузочного желоба
09
Футеровка разгрузочного жёлоба
футеровка разгрузочного жёлоба
- Положение установки
- Внутренняя стенка выпускного желоба
Материалы деталей с одинаковыми названиями могут отличаться в зависимости от OEM, модели машины и условий эксплуатации. Перед заказом или изготовлением сверьте модель машины, чертеж и измеренные размеры.
Материалы деталей с одинаковыми названиями могут отличаться в зависимости от OEM, модели машины и условий эксплуатации. Перед заказом или изготовлением сверьте модель машины, чертеж и измеренные размеры.
Идентификация
Identification and Inquiry Checks
Confirm discharge type, effective length, liner profile and rod specification. Check rod length, straightness and quality separately from liner lift, fastening and discharge interfaces. A ball- or SAG-mill package is not automatically a rod-mill liner set.
Identification FAQ
Does every rod mill require a diaphragm?
No. Confirm the actual internal and discharge design.
