25 modelos
Seleccione un modelo para ir a su tabla de componentes; las denominaciones anteriores figuran en «Nombres históricos».

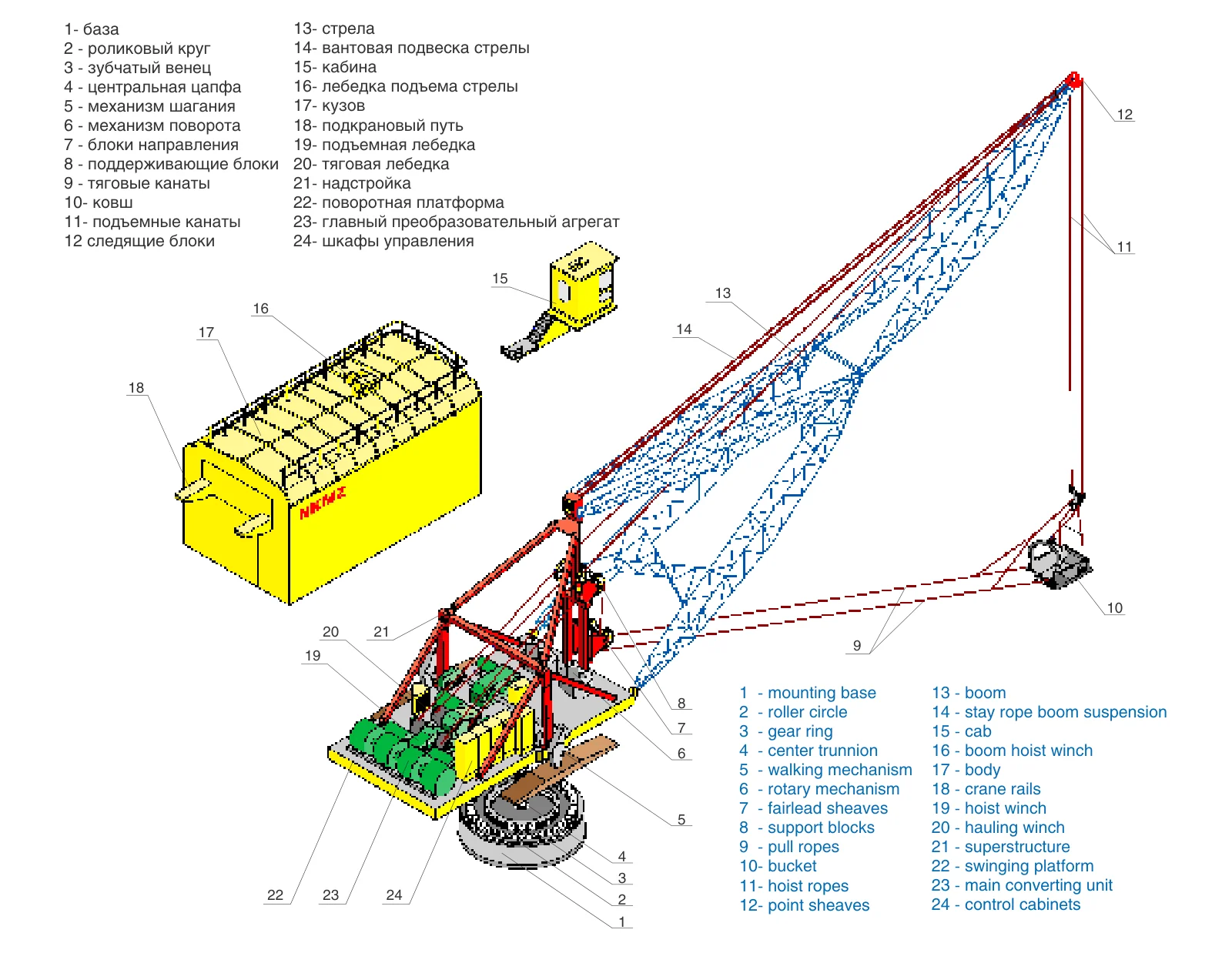

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Base de montaje | Base de apoyo en el suelo | ЭШ-11/70 |
| 2 | Círculo de rodillos | Debajo de la plataforma giratoria | ЭШ-11/70 |
| 3 | Corona dentada de giro | Entre la plataforma y la base | ЭШ-11/70 |
| 4 | Muñón central | Centro de la plataforma giratoria | ЭШ-11/70 |
| 5 | Mecanismo de marcha a pasos | En los laterales de la base | ЭШ-11/70 |
| 6 | Mecanismo de giro | Accionamiento de la plataforma | ЭШ-11/70 |
| 7 | Poleas guía del cable | Guía del cable de arrastre | ЭШ-11/70 |
| 8 | Poleas de apoyo | Apoyo delantero del cable | ЭШ-11/70 |
| 9 | Cables de arrastre | Desde el cabrestante de arrastre hasta la cuchara | ЭШ-11/70 |
| 10 | Bucket | Extremo de excavación | ЭШ-11/70 |
| 11 | Cables de elevación | Desde la punta de la pluma hasta la cuchara | ЭШ-11/70 |
| 12 | Poleas de la punta de la pluma | En la punta de la pluma | ЭШ-11/70 |
| 13 | Boom | Estructura superior de trabajo | ЭШ-11/70 |
| 14 | Cables de suspensión de la pluma | Cables de sujeción sobre la pluma | ЭШ-11/70 |
| 15 | Cab | Cabina del operador | ЭШ-11/70 |
| 16 | Cabrestante de elevación de la pluma | Accionamiento de elevación de la pluma | ЭШ-11/70 |
| 17 | Cerramiento del cuerpo | Cerramiento superior del cuerpo | ЭШ-11/70 |
| 18 | Carriles de grúa | Carriles de grúa dentro del cuerpo | ЭШ-11/70 |
| 19 | Cabrestante de izado | Sobre la plataforma giratoria | ЭШ-11/70 |
| 20 | Cabrestante de arrastre | Sobre la plataforma giratoria | ЭШ-11/70 |
| 21 | Superstructure | Estructura sobre la plataforma | ЭШ-11/70 |
| 22 | Plataforma giratoria | Plataforma que soporta la maquinaria superior | ЭШ-11/70 |
| 23 | Unidad principal de conversión | Parte trasera de la plataforma superior de maquinaria | ЭШ-11/70 |
| 24 | Gabinetes de control | Zona de control eléctrico dentro del cerramiento | ЭШ-11/70 |
Los modelos con los mismos componentes se agrupan; pulse un grupo para abrir su tabla.
Modelos: ЭШ-1, ЭШ-10 / 100, ЭШ-10 / 50, ЭШ-10 / 60, ЭШ-10 / 70, ЭШ-10 / 70А, ЭШ-11-70-У, ЭШ-11 / 70, ЭШ-13 / 50, ЭШ-14-50-У, ЭШ-14 / 50, ЭШ-15 / 80, ЭШ-15 / 90, ЭШ-15-90Н, ЭШ-20 / 65, ЭШ-20 / 90, ЭШ-20-90Н, ЭШ-4 / 40, ЭШ-5 / 45, ЭШ-6 / 45, ЭШ-6 / 60, ЭШ-6,5-45-М-У, ЭШ-6,5-45-М, ЭШ-6,5 / 45, ЭШ-8 / 60
| N.º | Componente |
|---|---|
| 2 | Componente específico |
| 3 | Corona dentada de giro |
| 4 | Componente específico |
| 7 | Componente específico |
| 9 | Componente específico |
| 10 | Cuchara |
| 11 | Componente específico |
| 13 | Componente específico |
La serie Walking draglines abarca 25 modelos: ЭШ-1, ЭШ-10 / 100, ЭШ-10 / 50, ЭШ-10 / 60, ЭШ-10 / 70, ЭШ-10 / 70А, ЭШ-11-70-У, ЭШ-11 / 70, ЭШ-13 / 50, ЭШ-14-50-У, ЭШ-14 / 50, ЭШ-15 / 80, ЭШ-15 / 90, ЭШ-15-90Н, ЭШ-20 / 65, ЭШ-20 / 90, ЭШ-20-90Н, ЭШ-4 / 40, ЭШ-5 / 45, ЭШ-6 / 45, ЭШ-6 / 60, ЭШ-6,5-45-М-У, ЭШ-6,5-45-М, ЭШ-6,5 / 45, ЭШ-8 / 60. Las denominaciones anteriores figuran en la tabla de modelos de esta página.
El modelo Walking draglines figura también con estas denominaciones: ЭШ-1, ЭШ-10 / 100, ЭШ-10 / 50, ЭШ-10 / 60, ЭШ-10 / 70, ЭШ-10 / 70А, ЭШ-11-70-У, ЭШ-11 / 70, ЭШ-13 / 50, ЭШ-14-50-У, ЭШ-14 / 50, ЭШ-15 / 80, ЭШ-15 / 90, ЭШ-15-90Н.
El modelo Walking draglines figura bajo la marca NKMZ. Estado: Modelo histórico.
Constan 8 componentes, entre ellos: Cuchara, Rotary Ring gear y más. La lista completa con su ubicación está en la tabla de componentes de esta página.
