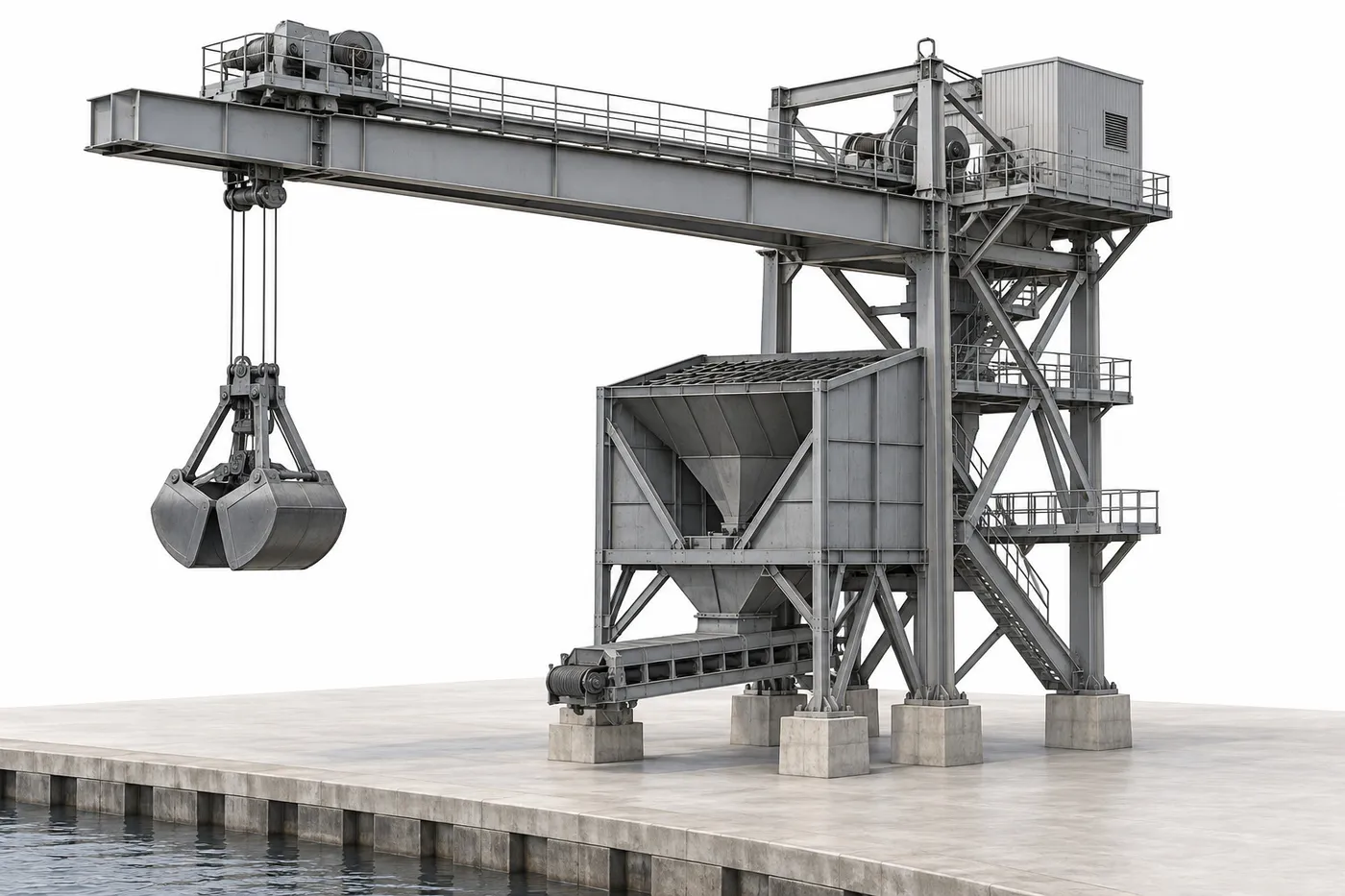

Descargador de buques móvil sobre raíles con cuchara de almeja · 1993-12-13 · 2 modelos
Seleccione un modelo para ir a su tabla de componentes; las denominaciones anteriores figuran en «Nombres históricos».
| Modelo | Nombres históricos | Período | Componentes |
|---|---|---|---|
| McNally Wellman Pagbilao Descargador de buques móvil sobre raíles con cuchara de almeja (candidato según vista previa del manual original) | Descargador de buques de cuchara bivalva Hopewell Pagbilao | 1993-12-13 | 32 |
| McNally Wellman Descargador de buques fijo con cuchara de almeja (instalación Logan) | Descargador de buques fijo Logan | 1993 | 4 |
Los modelos con los mismos componentes se agrupan; pulse un grupo para abrir su tabla.
| Componente | Ubicación |
|---|---|
| Pagbilao Torre de acero | Torre principal del descargador de buques |
| Pagbilao Viga fija de rodadura del carro | Vía fija en la parte superior de la torre |
| Pagbilao Pluma saliente elevable | Tramo articulado de vía de carro que se extiende sobre el agua |
| Pagbilao Carro de cuchara de almeja | Traslación por la pluma saliente y la vía de rodadura |
| Pagbilao Carro compensador | Vía de rodadura; accionamiento por cable común con el carro principal, sin accionamiento independiente |
| Pagbilao Cuchara de almeja | Toma de material en la bodega; sistema de dos cables de sustentación y cierre |
| Pagbilao Mecanismos de izado de sustentación y cierre | Dos mecanismos de izado en la sala de máquinas superior de la torre |
| Pagbilao Cables de acero y poleas | Recorrido de cables entre tambores, vigas de rodadura, carros y cuchara |
| Pagbilao Tambores de izado | Sala de máquinas; mecanismos de sustentación, cierre y elevación de la pluma |
| Pagbilao Reductor de engranajes | Transmisión de los mecanismos de izado y del cabrestante del carro |
| Pagbilao Freno de resorte | Eje de entrada del reductor de izado o del cabrestante del carro |
| Pagbilao Cabrestante del carro | Sala de máquinas; accionamiento del carro por cable, no por cremallera |
| Pagbilao Bogies de traslación y ruedas de doble pestaña | Cuatro esquinas de la torre sobre los raíles del muelle |
| Pagbilao Pinza de carril | En los dos raíles; cierre por resorte y apertura hidráulica |
| Pagbilao Tolva receptora y rejilla pesada | Recepción del material en la parte inferior de la torre |
| Pagbilao Paneles cortaviento de tolva | Ambos lados de la tolva receptora |
| Pagbilao Alimentador de banda | Desde la salida de la tolva receptora hasta el transportador del muelle |
| Pagbilao Banda transportadora y tambores | Interior del alimentador de banda |
| Pagbilao Cama de impacto | Zonas de caída de material del alimentador de banda y de transferencia del muelle |
| Pagbilao Placas laterales de contención y canaleta de descarga | Laterales y extremo de descarga del alimentador |
| Pagbilao Tensor de tornillo | Extremo tensor del alimentador de banda |
| Pagbilao Compuerta de corte de material | Entrada del alimentador de banda; ajuste manual |
| Pagbilao Separador electromagnético de hierro | Sobre la canaleta de descarga del alimentador |
| Pagbilao Transportador de limpieza del separador de hierro | Zona de limpieza del separador de hierro |
| Pagbilao Compuerta desviadora y revestimiento | Canaleta de descarga del alimentador |
| Pagbilao Cilindro hidráulico del desviador | Accionamiento de la placa desviadora de descarga |
| Pagbilao Tanque, bomba y tuberías de rociado para supresión de polvo | Tolva receptora y puntos de caída en las transferencias del muelle |
| Pagbilao Unidad de potencia hidráulica | Sala de máquinas; común a frenos, pinzas de carril y desviador |
| Pagbilao Bomba de caudal variable compensada, acumulador y electroválvula | Unidad de potencia hidráulica común |
| Pagbilao Carretes de cable y manguera | Índice de equipos auxiliares de la vista previa original y sección de suministro de agua antipolvo |
| Pagbilao Cabrestante de reenhebrado de cables para mantenimiento | Equipo auxiliar de la vista previa original: Re-Reeving Winch |
| Pagbilao Grúa de mantenimiento de sala de máquinas | Sustitución de equipos de las salas de máquinas y eléctrica |
| Componente | Ubicación |
|---|---|
| Cuchara de almeja | Dispositivo de toma de carga del descargador de buques |
| Rejilla de tolva receptora | Entrada de la tolva |
| Deflector central de tolva | Interior de la tolva receptora |
| Orejetas de izado | Conjuntos principales premontados |
La serie Fixed grab ship unloader abarca 2 modelos: McNally Wellman Pagbilao Descargador de buques móvil sobre raíles con cuchara de almeja, McNally Wellman Descargador de buques fijo con cuchara de almeja. Las denominaciones anteriores figuran en la tabla de modelos de esta página.
El modelo Fixed grab ship unloader figura también con estas denominaciones: Hopewell Pagbilao Clamshell Ship Unloader, McNally Wellman stationary grab ship unloader, Logan Fixed ship unloader.
El modelo Fixed grab ship unloader figura bajo la marca McNally Wellman, tipo de equipo: Descargador de buques móvil sobre raíles con cuchara de almeja, período: 1993-12-13. Estado: Modelo histórico.
Constan 36 componentes, entre ellos: Pagbilao Torre de acero, Pagbilao Viga fija de rodadura del carro, Pagbilao Pluma saliente elevable, Pagbilao Carro de cuchara de almeja, Pagbilao Carro compensador, Pagbilao Cuchara de almeja, Pagbilao Mecanismos de izado de sustentación y cierre, Pagbilao Cables de acero y poleas y más. La lista completa con su ubicación está en la tabla de componentes de esta página.
