transportador de rasquetas subterráneo · 2026-10-01 · 1 modelo
Seleccione un modelo para ir a su tabla de componentes; las denominaciones anteriores figuran en «Nombres históricos».
| Modelo | Nombres históricos | Período | Componentes |
|---|---|---|---|
| Kopeysk 2СР70М transportador de rasquetas subterráneo | Копейск Underground scraper conveyor 2СР70М; Копейск 2СР70М | 2026-10-01 | 7 |

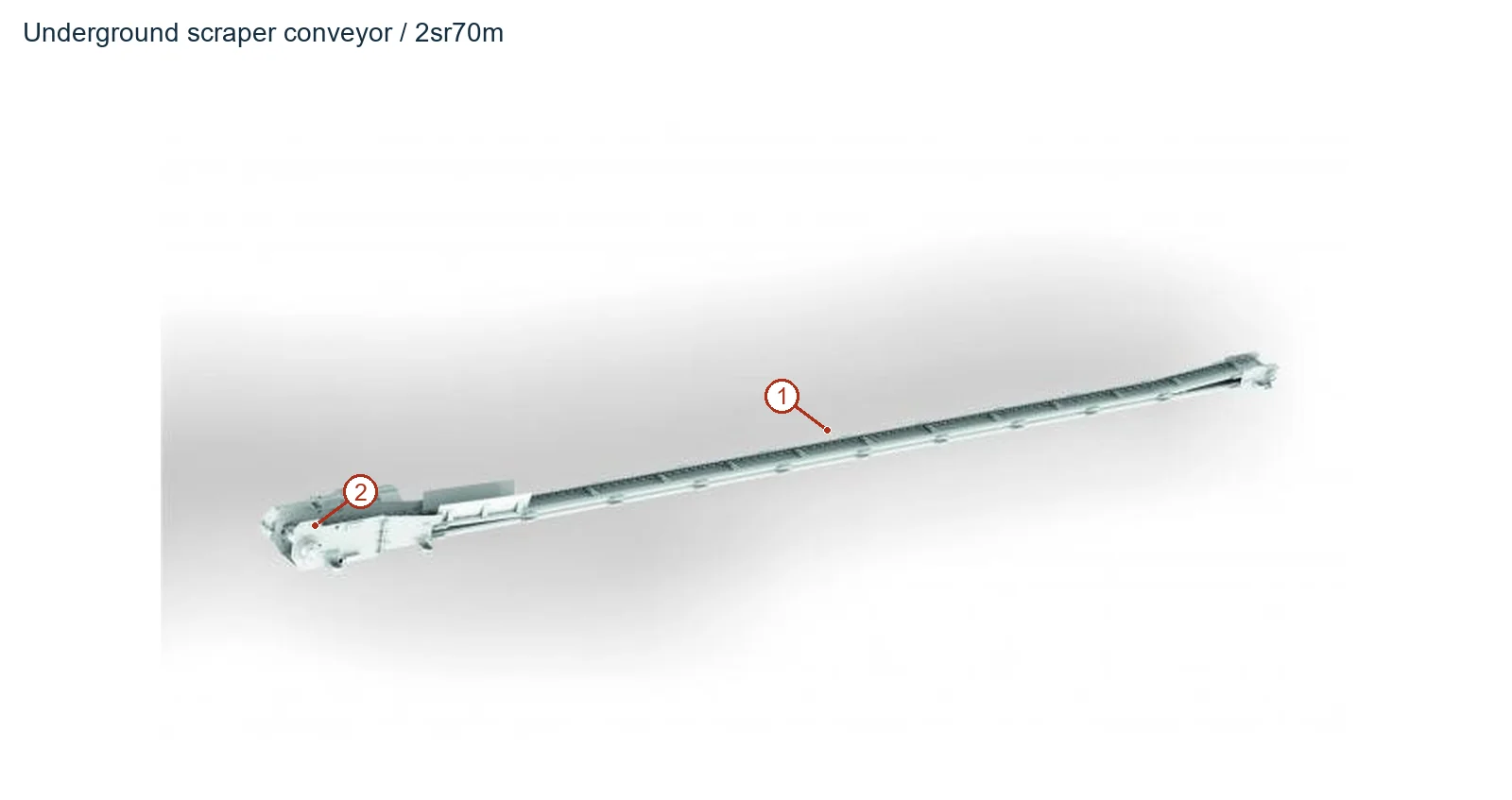

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación |
|---|---|---|
| 1 | Canaleta del transportador | Cuerpo alargado del transportador |
| 2 | Carcasa del accionamiento de cabeza | Extremo izquierdo de la máquina |
| Componente |
|---|
| Cadena de eslabones redondos 18×64 del fabricante de cadenas para 2СР70М |
| Conector 18×64 del fabricante de cadenas para 2СР70М |
| Rascador / barra transversal — rascador del prototipo del fabricante de cadenas para 2СР70М |
| Rascador / barra transversal — rascador del fabricante de cadenas para 2СР70М-05 |
| Rascador / barra transversal — rascador del fabricante de cadenas para 2СР70М-07 |
| El fabricante de cadenas suministra tramos de cadena ensamblados para 2СР70М-05 |
| El fabricante de cadenas suministra tramos de cadena ensamblados para 2СР70М-07 |
Los modelos con los mismos componentes se agrupan; pulse un grupo para abrir su tabla.
| Componente | Ubicación | N.º de pieza / plano |
|---|---|---|
| 2СР70М cadena de eslabones redondos 18×64 (suministro del fabricante de cadenas) | tracción por el fondo del canal; seis tramos de 15 eslabones | |
| 2СР70М eslabón de unión 18×64 (suministro del fabricante de cadenas) | unión de cadena; parte superior reforzada | ЗС-2-1 18×64 / ЗС-2-18×64-1 |
| 2СР70М rasqueta de versión base (suministro del fabricante de cadenas) | longitud de 440 mm, distancia entre ejes de 500 mm y cadena 18×64 | |
| 2СР70М-05 rasqueta (suministro del fabricante de cadenas) | versión -05: longitud de 305 mm, distancia entre ejes de 365 mm y cadena 18×64 | С-5-1-305/18×64/365 |
| 2СР70М-07 rasqueta (suministro del fabricante de cadenas) | versión -07: 440 mm, distancia entre ejes de 500 mm y cadena 18×64; la referencia a СП-63 no acredita intercambio entre máquinas | С-5-2-440/18×64/500 |
| 2СР70М-05 tramo de cadena ensamblado (suministro del fabricante de cadenas) | longitud de 3.072 m y distancia entre ejes de 365 mm; 3 rasquetas, 6 tramos de 15 eslabones y 6 conectores | ЦСК 4 |
| 2СР70М-07 tramo de cadena ensamblado (suministro del fabricante de cadenas) | longitud de 3.072 m y distancia entre ejes de 500 mm; 3 rasquetas, 6 tramos de 15 eslabones y 6 conectores | ЦСК 3 |
El modelo Kopeysk 2СР70М transportador de rasquetas subterráneo figura también con estas denominaciones: Kopeysk 2SR70M underground scraper conveyor, Копейск Underground scraper conveyor 2СР70М, Копейск 2СР70М.
El modelo Kopeysk 2СР70М transportador de rasquetas subterráneo figura bajo la marca Kopeysk, tipo de equipo: transportador de rasquetas subterráneo, período: 2026-10-01. Estado: En el catálogo actual del fabricante.
Constan 7 componentes, entre ellos: 2СР70М cadena de eslabones redondos 18×64 (suministro del fabricante de cadenas), 2СР70М eslabón de unión 18×64 (suministro del fabricante de cadenas), 2СР70М rasqueta de versión base (suministro del fabricante de cadenas), 2СР70М-05 rasqueta (suministro del fabricante de cadenas), 2СР70М-07 rasqueta (suministro del fabricante de cadenas), 2СР70М-05 tramo de cadena ensamblado (suministro del fabricante de cadenas), 2СР70М-07 tramo de cadena ensamblado (suministro del fabricante de cadenas). La lista completa con su ubicación está en la tabla de componentes de esta página.
2СР70М eslabón de unión 18×64 (suministro del fabricante de cadenas): ЗС-2-1 18×64 / ЗС-2-18×64-1, 2СР70М-05 rasqueta (suministro del fabricante de cadenas): С-5-1-305/18×64/365, 2СР70М-07 rasqueta (suministro del fabricante de cadenas): С-5-2-440/18×64/500, 2СР70М-05 tramo de cadena ensamblado (suministro del fabricante de cadenas): ЦСК 4, 2СР70М-07 tramo de cadena ensamblado (suministro del fabricante de cadenas): ЦСК 3.
