Bomba de lodos con parte húmeda metálica resistente al desgaste · 1984 Denver · 1 modelo
Seleccione un modelo para ir a su tabla de componentes; las denominaciones anteriores figuran en «Nombres históricos».
| Modelo | Nombres históricos | Período | Componentes |
|---|---|---|---|
| Bomba de lodos con parte húmeda metálica resistente al desgaste Orion de la época Denver | Orion; Denver Orion; Orion HM50; Orion HM75; Orion HM100; Orion HM150; Orion HM200; Orion HM250; Orion HM300; Orion HR50; Orion HR75; Orion HR100; Orion HR150; Orion HR200; Orion HR250; Orion HR300; Orion MM100; Orion MM150; Orion MM200; Orion MM250; Orion MM300; Orion MM350; Orion MM400; Orion MM500; Orion MR300; Orion MR350; Orion MR500; Orion HP75; Orion HP100; Orion HP150; Orion HP200; Orion HP250; Orion HT100; Orion HT150; Orion HG100; Orion HG150; Orion HG200; Orion HG250; Orion HH200; Orion MRE100; Orion MRE150; Orion MRE200; Orion MRE250 | 1984 Denver | 38 |

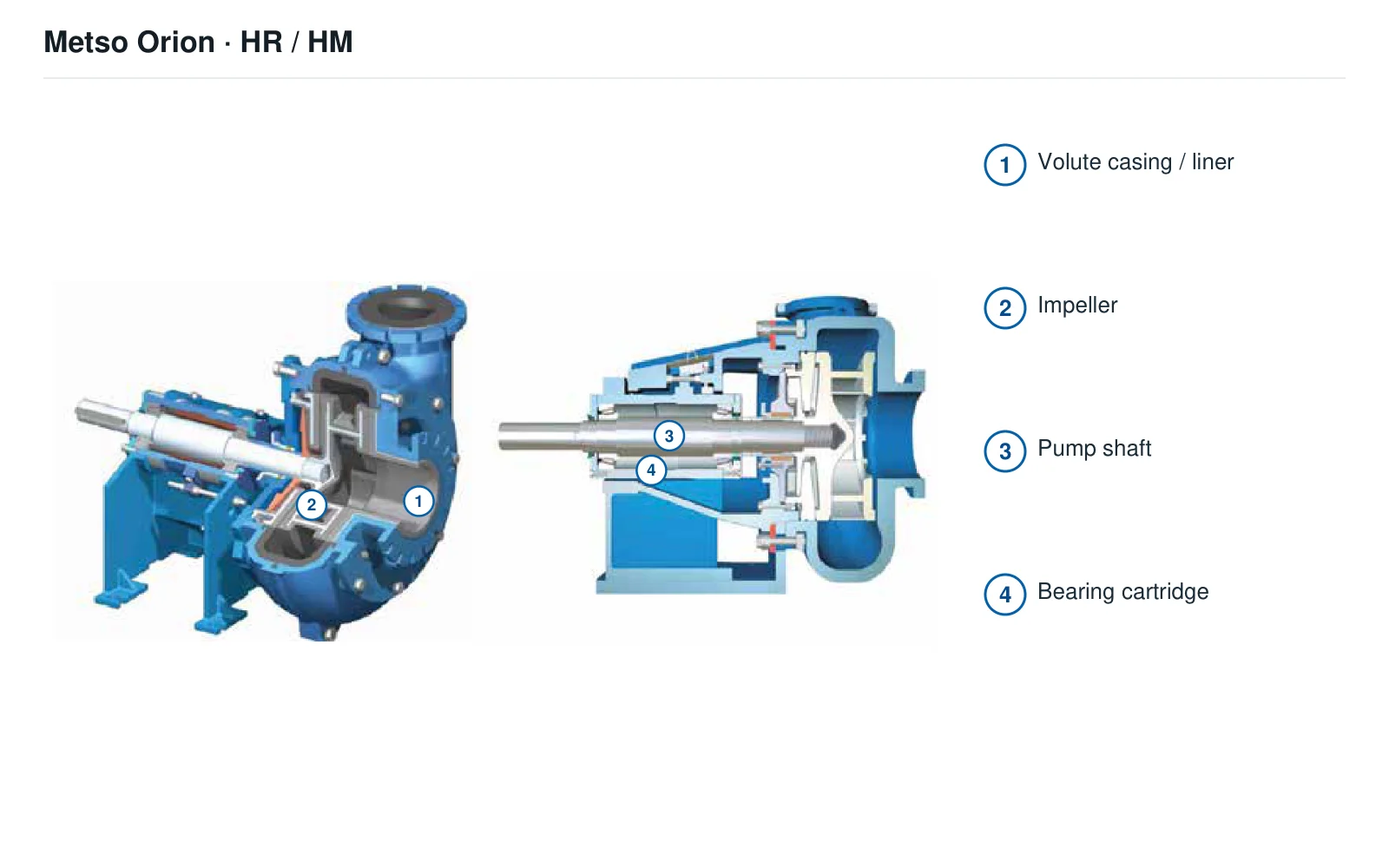

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Carcasa de voluta / revestimiento | Carcasa de voluta / revestimiento HR a la izquierda | Orion HR |
| 2 | Impeller | Impulsor de la parte hidráulica HR a la izquierda | Orion HR |
| 3 | Eje de bomba | Eje horizontal HM a la derecha | Orion HM |
| 4 | Cartucho de rodamientos | Cartucho de rodamientos HM a la derecha | Orion HM |
| Componente |
|---|
| Rodamientos de rodillos cónicos MM/MR |
| Rodamiento HM/HR |
| Impulsor — impulsor cerrado (opción para el modelo sucesor) |
| Impulsor — impulsor generador de vórtice (opción para el modelo sucesor) |
| Impulsor — impulsor de vórtice totalmente retraído (opción para el modelo sucesor) |
| Carcasa reforzada de bomba HP |
| Impulsor — impulsor HG de pocas palas |
| Codo HT de 90 grados fundido con la carcasa |
| Impulsor — impulsor HH de gran diámetro |
| Expulsor / anillo del expulsor — opción de sello del eje con impulsor secundario para el modelo sucesor Orion |
| Empaquetadura / sello mecánico — opción de sello del eje con empaquetadura de flujo completo/bajo para el modelo sucesor Orion |
| Empaquetadura / sello mecánico — opción de sello mecánico simple/doble para el modelo sucesor Orion |
| Empaquetadura / sello mecánico — componente estacionario del sello mecánico |
| Empaquetadura / sello mecánico — conjunto giratorio del sello mecánico |
| Empaquetadura / sello mecánico — cara de sellado BF/BA |
| Empaquetadura / sello mecánico — cara de sellado ESF |
| BF-ZF bloqueado |
| Sello de labio para agua de enfriamiento BF |
| Junta del impulsor ESF |
| Sello de labio del prensaestopas ESF |
| Caja de empaquetadura ESF |
| El puerto de lavado con agua ESF está protegido contra el polvo y obstruido |
| Sello de la caja de empaquetadura ESF |
| Sello/junta de la camisa ESF |
| Junta del impulsor del sello del eje de flujo completo |
| Caja de empaquetadura del sello del eje de flujo completo |
| Anillo conducido del prensaestopas del sello del eje de flujo completo |
| Anillo de desgaste / anillo linterna — anillo de sellado hidráulico del sello del eje de flujo completo |
| Camisa del eje — camisa del sello del eje de flujo completo |
| Empaquetadura / sello mecánico — empaquetadura del sello del eje de flujo completo |
| Base deslizante de mantenimiento del modelo sucesor Orion (opcional) |
| Placa de sellado integral del sello mecánico |
| ESF elemento de centrado self-storing centering card |
| Kit de modificación del sello del eje EnviroSet |
Los modelos con los mismos componentes se agrupan; pulse un grupo para abrir su tabla.
| N.º | Componente | Ubicación | N.º de pieza / plano |
|---|---|---|---|
| 1 | Voluta / revestimiento de voluta Orion (versión sucesora) | Parte húmeda HM/HR; voluta metálica y revestimiento de caucho de construcciones distintas | PD771010 |
| 2 | Impulsor Orion (versión sucesora) | Parte húmeda HM/HR de gran diámetro y MM/MR de diámetro medio | PD731047 |
| 3 | Eje de bomba Orion (versión sucesora) | Eje sobredimensionado HM/HR y MM/MR; grado de material no indicado en la fuente de 2020 | PDCH1844 |
| 4 | Cartucho independiente de rodamientos Orion (versión sucesora) | Soporte del eje HM/HR y MM/MR; tipos de rodamiento distintos según versión | PDWB041-S464 / PD720004 |
| Rodamientos de rodillos cónicos MM/MR | Configuración MM/MR lubricada con grasa, PDF de 2020, p. 67; fuera del alcance HM/HR | ||
| Rodamiento HM/HR | PDF de 2020, p. 66; rodamiento sin especificación de tipo cónico | Z0370576 | |
| Impulsor cerrado (opción de la versión sucesora) | Impulsor cerrado estándar de la parte húmeda | ||
| Impulsor vortex de flujo inducido (opción de la versión sucesora) | Configuración Vortex opcional de la parte húmeda | ||
| Impulsor vortex totalmente retraído (opción de la versión sucesora) | Configuración Vortex totalmente retraída de flujo inducido | ||
| Carcasa reforzada de bomba HP | Solo configuración HP de alta presión; carcasa reforzada basada en HM | ||
| Impulsor HG de pocas paletas | Solo configuración HG para grava; bridas de succión y descarga del mismo tamaño | ||
| Codo de 90° integrado en la fundición de la carcasa HT | Solo carcasa HT para túneles; no es un codo exterior de toda la serie | ||
| Impulsor de gran diámetro HH | Configuración HH de gran altura manométrica; impulsor mayor con bridas del mismo tamaño | ||
| Sello de eje Orion con expulsor (opción de la versión sucesora) | Opción de bomba moderna; condiciones según el manual de la versión correspondiente | ||
| Sello de eje Orion con empaquetadura y caudal de agua total / reducido (opción de la versión sucesora) | Dos opciones de agua de sello; no son configuración inherente de las bombas antiguas | ||
| Sello mecánico simple / doble Orion (opción de la versión sucesora) | Opciones de bomba moderna; el sello doble requiere un sistema de fluido de barrera | SABA063-P-NPT | |
| Conjunto estacionario del sello mecánico | Lado estacionario BF-ZF/BF/BA/ESF | ||
| Conjunto giratorio del sello mecánico | Lado giratorio BF-ZF/BF/BA/ESF | ||
| Caras del sello BF/BA | Par de caras del sello BF/BA, PDF, p. 100; no es revestimiento de bomba | ||
| Caras del sello ESF | Par de caras del sello ESF, PDF, p. 100 | ||
| Tapón BF-ZF | BF-ZF, PDF, p. 98, tabla 4; no es tapón universal para todos los sellos | ||
| Sello de labio de agua de enjuague BF | Exterior del anillo estacionario y junto al casquillo del eje, PDF, p. 99, tabla 5 | ||
| Junta del impulsor ESF | PDF, p. 100, tabla 7 | ||
| Sello de labio de la brida prensaestopas ESF | Sello de la brida, PDF, p. 100, tabla 7 | ||
| Caja de empaquetadura ESF | PDF, p. 100, tabla 7; caja, no revestimiento independiente | ||
| Tapón antipolvo del puerto de lavado ESF | Puerto de lavado, PDF, p. 100, tabla 7 | ||
| Sello de caja de empaquetadura ESF | PDF, p. 100, tabla 7 | ||
| Sello / junta del casquillo del eje ESF | PDF, p. 100, tabla 7; pieza de sellado, no casquillo metálico | ||
| Junta del impulsor de sello con caudal de agua total | PDF, p. 95, tabla 1; no todos los sellos Orion | ||
| Caja de empaquetadura de sello con caudal de agua total | PDF, p. 95, tabla 1; caja, no su revestimiento | ||
| Anillo prensaestopas de sello con caudal de agua total | PDF, p. 95, tabla 1; gland follower, distinto del anillo linterna | ||
| Anillo linterna de sello con caudal de agua total | PDF, p. 95, tabla 1, lantern ring | ||
| Casquillo del eje de sello con caudal de agua total | PDF, p. 95, tabla 1 | ||
| Empaquetadura de sello con caudal de agua total | PDF, p. 95, tabla 1 | ||
| Base deslizante de mantenimiento Orion (opcional, versión sucesora) | Conjunto de extracción para mantenimiento HM/HR y MM/MR | ||
| Placa integral del sello mecánico | Interfaz de sello BF-ZF/BF/BA | ||
| Clips de centrado ESF con almacenamiento en el conjunto | Fijación de la posición de las caras al ajustar la holgura del impulsor y la carcasa, PDF, p. 99 | ||
| Kit de conversión de sello de eje EnviroSet (compatibilidad con Orion sin verificar) | Opción posterior de sello general con casquillo de garganta especial y empaquetadura; Chesterton/EnviroSeal según la fuente |
El modelo Bomba de lodos con parte húmeda metálica resistente al desgaste Orion de la época Denver figura también con estas denominaciones: Denver-era Orion slurry pumps, Orion, Denver Orion, Orion HM50, Orion HM75, Orion HM100, Orion HM150, Orion HM200, Orion HM250, Orion HM300, Orion HR50, Orion HR75, Orion HR100, Orion HR150.
El modelo Bomba de lodos con parte húmeda metálica resistente al desgaste Orion de la época Denver figura bajo la marca Denver Equipment, tipo de equipo: Bomba de lodos con parte húmeda metálica resistente al desgaste, período: 1984 Denver. Estado: Modelo histórico.
Constan 37 componentes, entre ellos: Voluta / revestimiento de voluta Orion (versión sucesora), Impulsor Orion (versión sucesora), Eje de bomba Orion (versión sucesora), Rodamientos de rodillos cónicos MM/MR, Rodamiento HM/HR, Impulsor cerrado (opción de la versión sucesora), Impulsor vortex de flujo inducido (opción de la versión sucesora), Impulsor vortex totalmente retraído (opción de la versión sucesora) y más. La lista completa con su ubicación está en la tabla de componentes de esta página.
Voluta / revestimiento de voluta Orion (versión sucesora): PD771010, Impulsor Orion (versión sucesora): PD731047, Eje de bomba Orion (versión sucesora): PDCH1844, Rodamiento HM/HR: Z0370576, Sello mecánico simple / doble Orion (opción de la versión sucesora): SABA063-P-NPT.
Componentes específicos con página propia: Cartucho independiente de rodamientos Orion (versión sucesora), Base deslizante de mantenimiento Orion (opcional, versión sucesora), Placa integral del sello mecánico, Clips de centrado ESF con almacenamiento en el conjunto (4 en total).
