Trituradora de mandíbulas de doble articulación · 1954 · 3 modelos
Seleccione un modelo para ir a su tabla de componentes; las denominaciones anteriores figuran en «Nombres históricos».
| Modelo | Nombres históricos | Período | Componentes |
|---|---|---|---|
| Trituradora de mandíbulas de doble articulación Denver Blake | Trituradora de mandíbulas Denver tipo Blake | 1954 | 12 |
| Trituradora de mandíbulas de articulación simple Denver Forced Feed | Trituradora de mandíbulas Denver Forced Feed; Denver Forced Feed tipo H; Denver Forced Feed tipo J | 1954 | 10 |
| Trituradora de mandíbulas de laboratorio Denver | Denver 5×6; Denver 5×6 tipo D | 1952 | 15 |

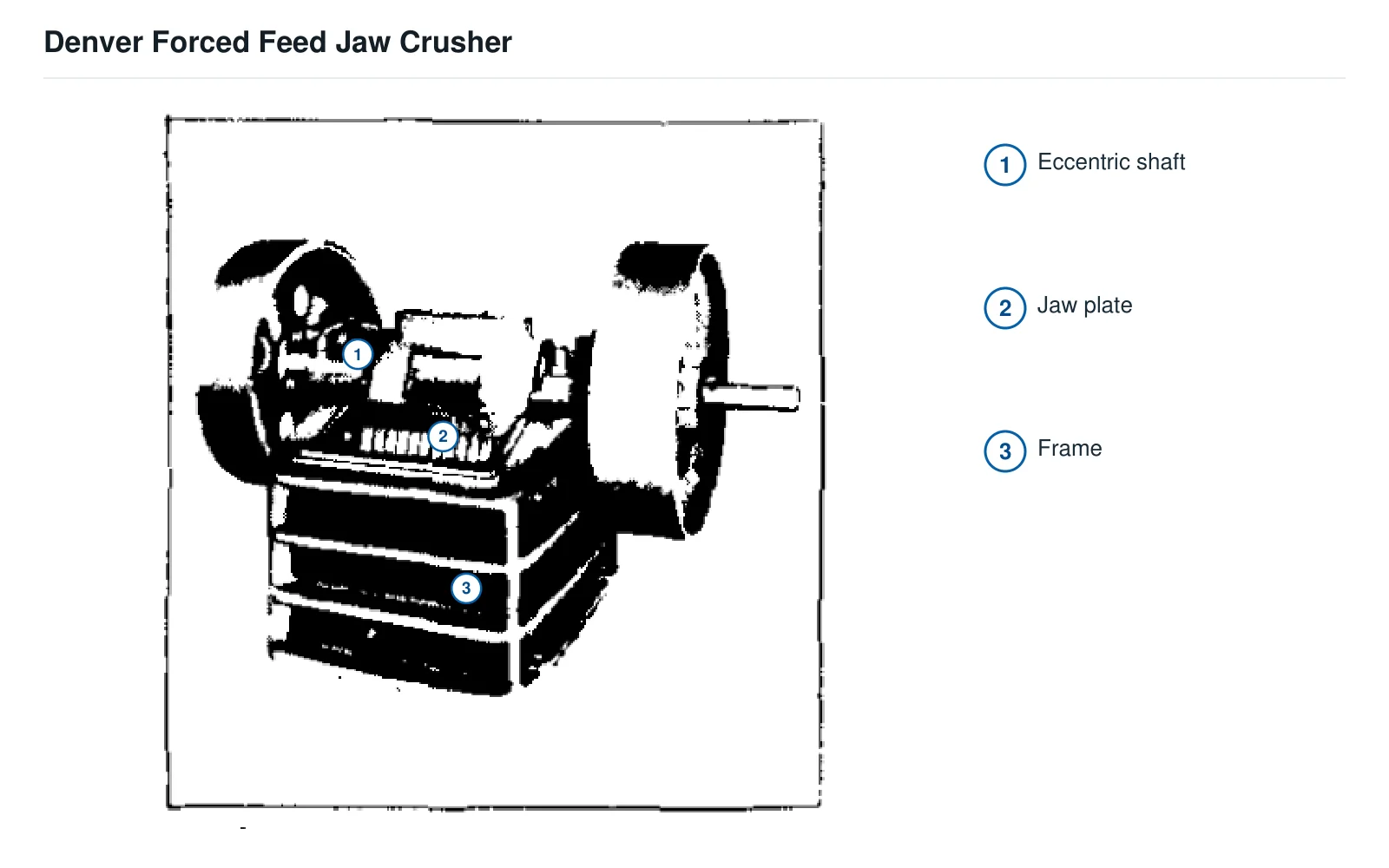

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Eje excéntrico | Centro del eje excéntrico superior izquierdo | Forced Feed (letras del modelo no especificadas) |
| 2 | Placa de mandíbula | Superficie de trabajo de la mandíbula visible en la fotografía original | Forced Feed (letras del modelo no especificadas) |
| 3 | Frame | Bastidor inferior de la trituradora | Forced Feed (letras del modelo no especificadas) |
| Componente |
|---|
| Placa de mandíbula fija — placa fija correspondiente de 5×6 |
| Placa de mandíbula móvil — placa móvil correspondiente de 5×6 |
| Protección lateral izquierda correspondiente de 5×6 |
| Placa lateral de protección derecha correspondiente de 5×6 |
| Pernos de protección lateral correspondientes de 5×6 |
| Barra tensora correspondiente de 5×6 |
| Placa de articulación — placa larga correspondiente de 5×6 |
| Placa de articulación — soporte central correspondiente de 5×6 |
| Asiento de articulación — asiento correspondiente de 5×6 |
| Asiento de articulación — asiento trasero ajustable correspondiente de 5×6 |
| Soporte de articulación correspondiente de 5×6 |
| Cuña de mandíbula móvil correspondiente de 5×6 |
| Placa de desgaste acanalada del ejemplo Nelson Type D |
| Volante visible del ejemplo Nelson Type D |
| Polea ranurada visible del ejemplo Nelson Type D |
| Bastidor completo Blake |
| Cuerpo de biela Blake |
| Rodamiento del eje de biela Blake refrigerado por agua |
| Camisa de agua y tapa de refrigeración de la biela Blake |
| Cuerpo de mandíbula móvil Blake |
| Apoyo del eje de mandíbula móvil Blake |
| Placa de mandíbula Blake (sin distinguir fija/móvil) |
| Placa de respaldo Blake |
| Placa lateral Blake (sin distinguir superior/inferior) |
| Placa de articulación — placa doble Blake |
| Asiento de articulación — soporte de articulación Blake |
| Barra tensora — tirante y perno de ojo de unión Blake |
| Cuerpo de biela Forced Feed |
| Placa de articulación — articulación simple y ajuste del pivote inferior Forced Feed |
| Placa lateral de protección Forced Feed |
| Cuña de ajuste CSS — cuña ajustable Forced Feed |
| Tornillo de ajuste Forced Feed |
| Accionamiento por correa Forced Feed |
| Bastidor segmentado Forced Feed (opción de transporte) |
| Rodamientos laterales y del tope Type J |
Los modelos con los mismos componentes se agrupan; pulse un grupo para abrir su tabla.
| Componente | Ubicación |
|---|---|
| Placa de mandíbula fija 5×6 (componente de recambio) | Lado fijo, Stationary Jaw Plate |
| Placa de mandíbula móvil 5×6 (componente de recambio) | Lado móvil, Movable Jaw Plate |
| Placa lateral izquierda 5×6 (componente de recambio) | Lado izquierdo, LH Cheek Plate |
| Placa lateral derecha 5×6 (componente de recambio) | Lado derecho, RH Cheek Plate |
| Pernos de placa lateral 5×6 (componentes de recambio) | Placa lateral; catálogo con 2 Req, sin extender la cantidad a otros fijadores |
| Tirante de tensión 5×6 (componente de recambio) | Tension Rod; ALL es la declaración de aplicación del proveedor |
| Placa de articulación larga 5×6 (componente de recambio) | Opción Toggle Plate Long; alternativa a la mediana, no equipamiento simultáneo |
| Placa de articulación mediana 5×6 (componente de recambio) | Toggle Plate Medium; longitud y versión no indicadas |
| Asiento de placa de articulación 5×6 (componente de recambio) | Asiento de articulación, Toggle Seat |
| Asiento trasero ajustable de articulación 5×6 (componente de recambio) | Asiento trasero ajustable, Adjustable Rear Toggle Seat |
| Soporte de asiento de articulación 5×6 (componente de recambio) | Soporte de asiento, Toggle Seat Carrier |
| Cuña de mandíbula móvil 5×6 (componente de recambio) | Lado móvil, Movable Jaw Wedge |
| Placa de desgaste nervada Nelson Type D (unidad concreta) | Ribbed wear plates según el vendedor; cantidad del conjunto no deducida de una sola foto |
| Volante visible Nelson Type D (unidad concreta) | Rueda grande a la izquierda en la foto del vendedor; dimensiones e inercia no indicadas |
| Polea ranurada visible Nelson Type D (unidad concreta) | Lado derecho de la foto del vendedor; sin añadir correa o motor no visibles |
| Componente | Ubicación |
|---|---|
| Bastidor integral Blake | Bastidor fundido de una pieza |
| Cuerpo de biela Blake | Biela de acero fundido según la continuación del texto; relación con la figura sin verificar |
| Cojinete refrigerado por agua del eje de biela Blake | Soporte integrado con el bastidor; revestimiento Babbitt y refrigeración por agua |
| Camisa de agua de biela y tapa de refrigeración Blake | Cámara de refrigeración del cojinete de biela según la continuación del texto |
| Cuerpo de mandíbula móvil Blake | Nervios traseros y ranuras del asiento de articulación; no es placa de mandíbula |
| Soporte del eje de mandíbula móvil Blake | Soporte fundido con el bastidor; sin suponer rodamientos de rodillos |
| Placa de mandíbula Blake (sin distinguir fija y móvil) | Cámara de trituración; sin listas separadas de placas fija y móvil |
| Placa de respaldo Blake | Denominación false plates; relación con la placa intermedia de la figura sin verificar |
| Placa lateral Blake (sin distinguir superior e inferior) | Ambos lados de la cámara; sin asignación a páginas específicas por zonas |
| Dos placas de articulación Blake | Mecanismo de transmisión de fuerza de doble articulación |
| Asiento de placa de articulación Blake | Soporte de contacto de las dos placas de articulación |
| Tirante y perno de ojo de unión Blake | Mecanismo de tensión de la mandíbula móvil |
| N.º | Componente | Ubicación |
|---|---|---|
| 1 | Eje excéntrico Forced Feed | Movimiento de la biela sobre el eje excéntrico |
| 2 | Placa de mandíbula Forced Feed | Placa reemplazable / reversible; sin enumeración separada de fija y móvil |
| Cuerpo de biela Forced Feed | Mecanismo de alimentación forzada hacia abajo; no es placa protectora | |
| Placa de articulación simple y ajuste del pivote inferior Forced Feed | Mecanismo de articulación simple con pivote inferior; fuera del diseño doble Blake | |
| Placa lateral Forced Feed | Ambos lados de la cámara de trituración; sin distinguir superior e inferior | |
| Cuña ajustable Forced Feed | Ajuste de la abertura de descarga | |
| Tornillo de ajuste Forced Feed | Continuación del texto Type J; relación con la página original sin verificar | |
| Accionamiento por correa Forced Feed | Normalmente V–V; V–correa plana / correa plana son opciones, no instalación simultánea | |
| Bastidor seccional Forced Feed (opción de transporte) | Tamaños 5×6 y 8×10 para transporte muleback; letra de tipo sin verificar, no todos los tamaños | |
| Rodamientos laterales y bumper de Type J | Solo Type J; tipo esférico o cónico no especificado |
La serie Double-toggle jaw crusher abarca 3 modelos: Trituradora de mandíbulas de doble articulación Denver Blake, Trituradora de mandíbulas de articulación simple Denver Forced Feed, Trituradora de mandíbulas de laboratorio Denver. Las denominaciones anteriores figuran en la tabla de modelos de esta página.
El modelo Double-toggle jaw crusher figura también con estas denominaciones: Denver Blake double-toggle jaw crusher, Denver Blake Type Jaw, Denver Forced Feed jaw crusher, Denver Forced Feed Type Jaw, Denver Forced Feed Type H, Denver Forced Feed Type J, Denver laboratory jaw crusher, Denver 5×6, Denver 5×6 Type D.
El modelo Double-toggle jaw crusher figura bajo la marca Denver Equipment, tipo de equipo: Trituradora de mandíbulas de doble articulación, período: 1954. Estado: Modelo histórico.
Constan 37 componentes, entre ellos: Bastidor integral Blake, Cuerpo de biela Blake, Cojinete refrigerado por agua del eje de biela Blake, Camisa de agua de biela y tapa de refrigeración Blake, Cuerpo de mandíbula móvil Blake, Soporte del eje de mandíbula móvil Blake, Placa de mandíbula Blake (sin distinguir fija y móvil), Placa de respaldo Blake y más. La lista completa con su ubicación está en la tabla de componentes de esta página.
