Horno de tostación de lecho fluidizado · 1995-01 · 1 modelo
Seleccione un modelo para ir a su tabla de componentes; las denominaciones anteriores figuran en «Nombres históricos».
| Modelo | Nombres históricos | Período | Componentes |
|---|---|---|---|
| Horno de tostación AMS de lecho fluidizado de una etapa (esta instalación) | Horno de tostación de lecho fluidizado de una etapa (Golden Bear) | 1995-01 | 10 |

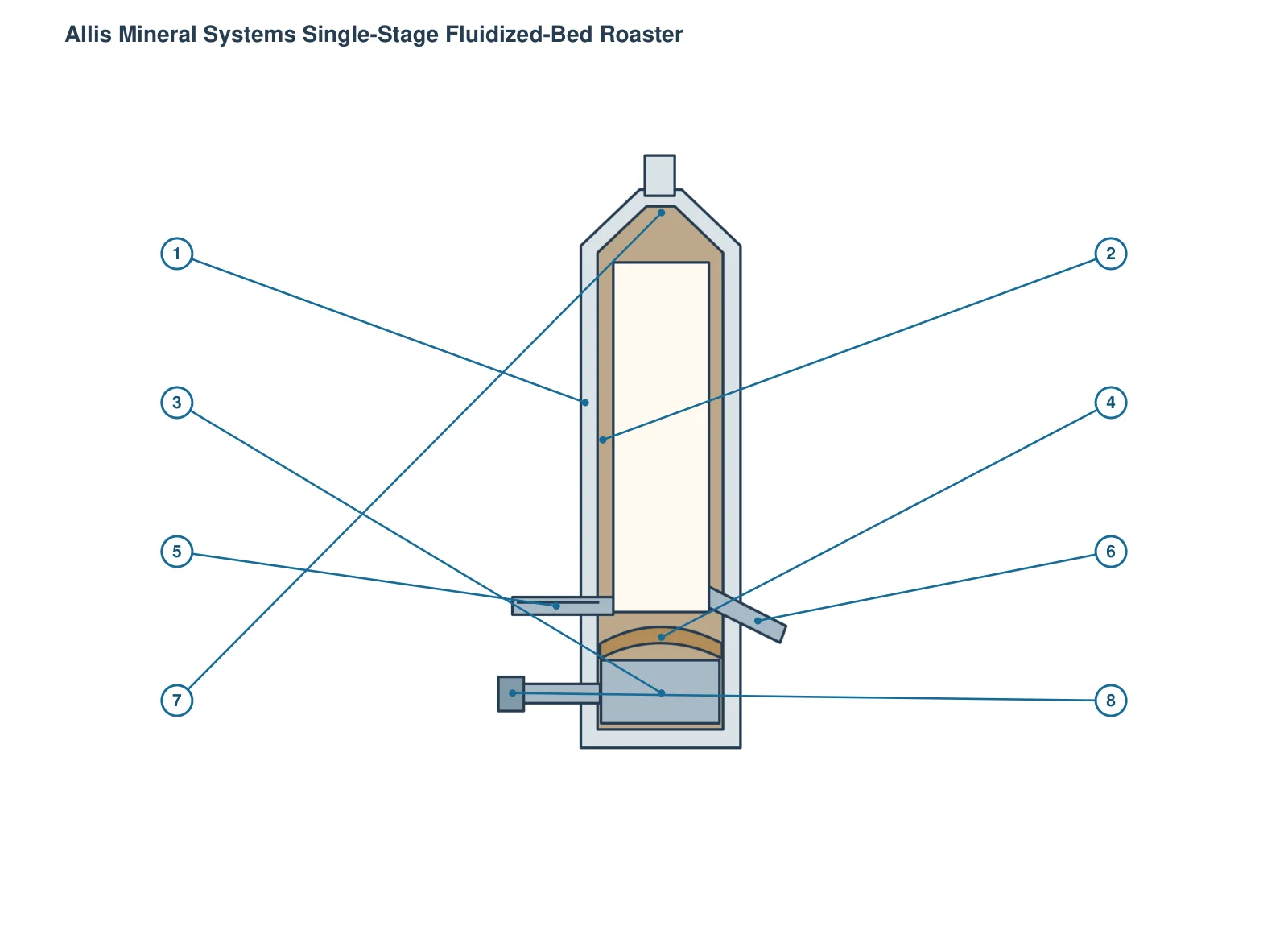

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Cuerpo cilíndrico de acero del horno | Cuba cilíndrica exterior | Relaciones de diseño del horno de tostación AMS de una etapa del proyecto Golden Bear |
| 2 | Revestimiento refractario | Revestimiento refractario interior de la cuba | Relaciones de diseño del horno de tostación AMS de una etapa del proyecto Golden Bear |
| 3 | Cámara de aire inferior | Cámara de aire bajo el arco distribuidor | Relaciones de diseño del horno de tostación AMS de una etapa del proyecto Golden Bear |
| 4 | Arco distribuidor refractario | Entre el lecho y la cámara de aire | Relaciones de diseño del horno de tostación AMS de una etapa del proyecto Golden Bear |
| 5 | Transportador de tornillo de alimentación | Entrada de alimentación sobre el arco distribuidor | Relaciones de diseño del horno de tostación AMS de una etapa del proyecto Golden Bear |
| 6 | Canaleta de descarga | Descarga a 1.2 m sobre el arco | Relaciones de diseño del horno de tostación AMS de una etapa del proyecto Golden Bear |
| 7 | Tapa cónica de salida de gases | Tapa cónica superior y salida de gases | Relaciones de diseño del horno de tostación AMS de una etapa del proyecto Golden Bear |
| 8 | Quemador externo | Entrada de gas caliente a la cámara de aire | Relaciones de diseño del horno de tostación AMS de una etapa del proyecto Golden Bear |
| Componente |
|---|
| Boquilla distribuidora de aire |
| Enfriador de arena calcinada de lecho fluidizado y tubo de intercambio térmico (correspondientes) |
Los modelos con los mismos componentes se agrupan; pulse un grupo para abrir su tabla.
| N.º | Componente | Ubicación |
|---|---|---|
| 1 | Cuerpo cilíndrico de acero del horno | Cuerpo vertical cilíndrico de acero del horno |
| 2 | Revestimiento refractario | Interior del horno; diámetro interior del revestimiento de 3.4m |
| 3 | Cámara de aire inferior | Zona inferior de 1.8m; mezcla de gas caliente externo y aire frío dosificado |
| 4 | Bóveda refractaria de distribución de aire | Bóveda de ladrillo entre la cámara de aire y el hogar superior |
| 5 | Transportador de alimentación de tornillo | Punto de alimentación sobre la bóveda; equipo auxiliar sin fabricante indicado |
| 6 | Canaleta de descarga | Salida a 1.2m sobre la bóveda hacia el enfriador externo de material tostado |
| 7 | Cono superior de salida de gases | Cono de salida de gases; altura interior total hasta el cono de 11m |
| 8 | Quemador externo (equipo del sistema del horno) | Suministro de gas a la cámara de aire; fabricación por AMS no establecida |
| Boquilla de distribución de aire | En la bóveda; 153 boquillas con 16 orificios cada una en esta instalación | |
| Enfriador de lecho fluidizado de material tostado y tubos de intercambio térmico (equipo auxiliar) | Después del horno; enfriamiento externo de material tostado y precalentamiento del aire de combustión |
El modelo Horno de tostación AMS de lecho fluidizado de una etapa (esta instalación) figura también con estas denominaciones: AMS single-stage fluidized bed roaster, single-stage fluosolids roaster.
El modelo Horno de tostación AMS de lecho fluidizado de una etapa (esta instalación) figura bajo la marca Allis Mineral Systems, tipo de equipo: Horno de tostación de lecho fluidizado, período: 1995-01. Estado: Modelo histórico.
Constan 10 componentes, entre ellos: Cuerpo cilíndrico de acero del horno, Revestimiento refractario, Cámara de aire inferior, Bóveda refractaria de distribución de aire, Boquilla de distribución de aire, Transportador de alimentación de tornillo, Canaleta de descarga, Cono superior de salida de gases y más. La lista completa con su ubicación está en la tabla de componentes de esta página.
