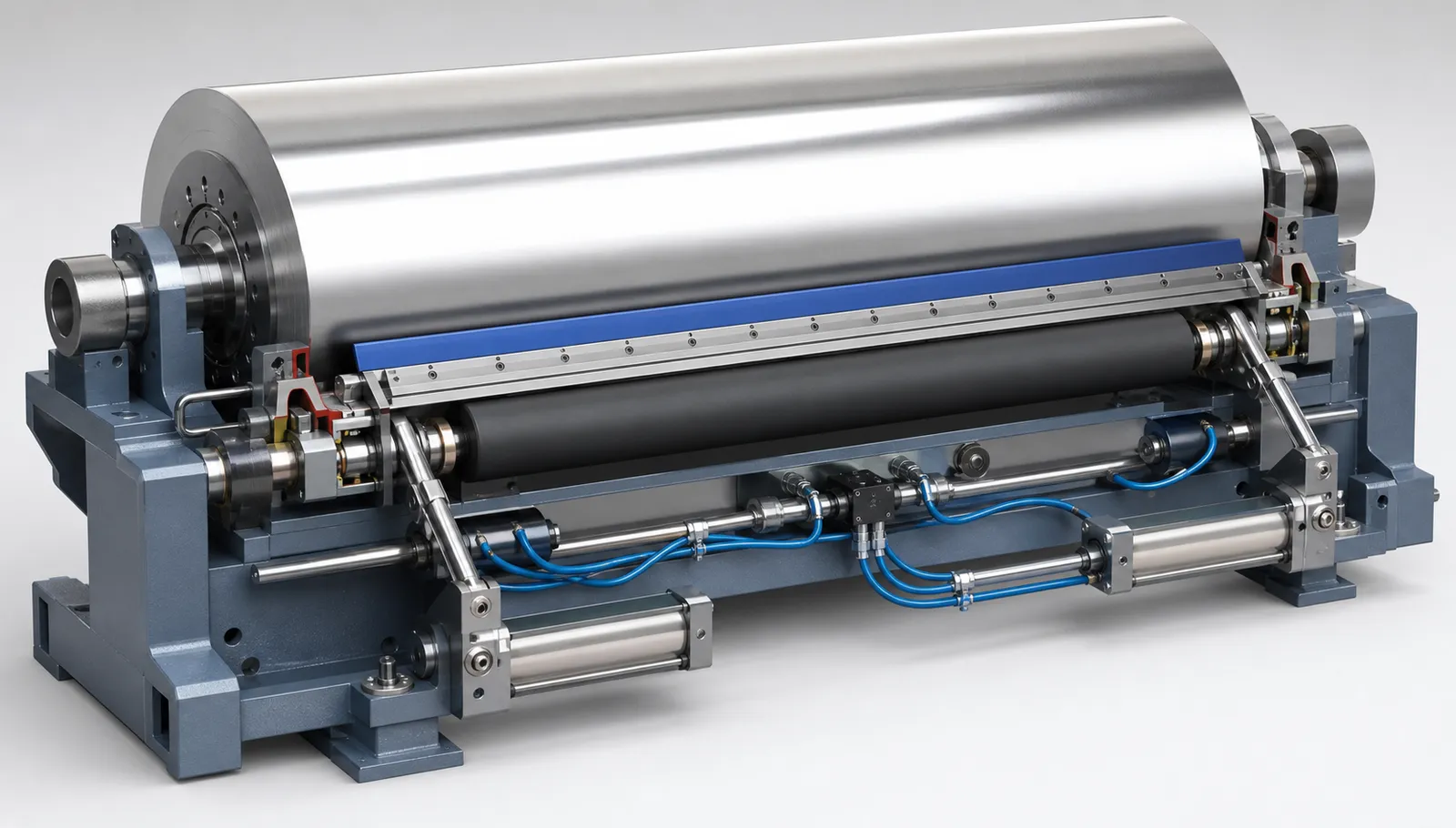

刮刀系统

刮刀系统使长条刮刀片以受控线压力贴合辊面，用于剥离纸页、清除水膜、涂料或污染物。刀片材料、刃角、线压力、摆动速度和辊面材质必须匹配，否则会造成刀片快速磨损或辊面损伤。

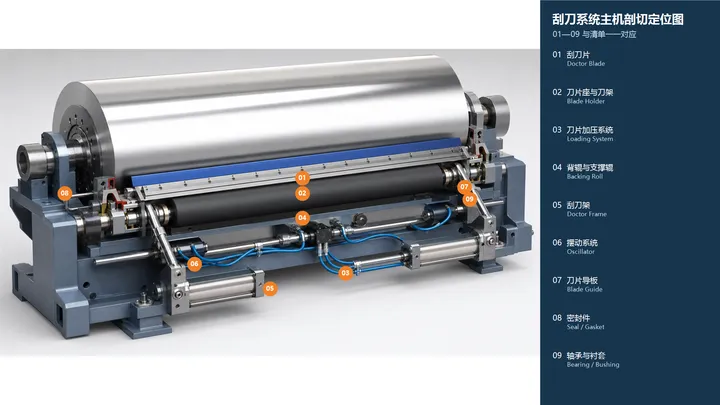

主机剖切定位图

刮刀系统主机剖切定位图

设备零件清单

零件识别与技术清单

每个零件保留原设备页面中的名称、图片、材料和技术要求；点击卡片进入行业通用备品备件页面。

核心组件与总成

单一零件与维护件

刮刀片

候选材料: 复合刮刀按弹性模量和磨耗率选型；金属刮刀须避免划伤辊面

刀片座

候选材料: 6061-T6 屈服强度典型约 ≥240 MPa；全幅夹持力应均匀

加压系统

候选材料: 气缸及气囊耐压按系统设计；线压力沿幅宽偏差应受控

背辊 / 支撑辊

候选材料: 辊面硬铬约 800–1000 HV；控制圆跳动、直线度和表面粗糙度

刮刀架

候选材料: 保证刚度，工作时全幅挠度不得导致线压力明显不均

摆动系统

候选材料: 轴件调质约 28–40 HRC；往复机构需抗疲劳和防卡滞

刀片导板

候选材料: 导向面低摩擦、无毛刺，并允许热伸长

密封件

候选材料: 按水、蒸汽、涂料、温度和清洗化学品选择

轴承 / 衬套

候选材料: 滚道 58–64 HRC；衬套重视抗咬合和免维护性能

同名零件在不同 OEM、型号与工况下材料体系可能不同；订货与制造须按主机型号、OEM 图号与实测尺寸复核。
