¿Qué modelos abarca la serie SP?
La serie SP abarca 3 modelos: Thune SP150L, Thune SP45SL, Thune SP70SL. Las denominaciones anteriores figuran en la tabla de modelos de esta página.
SP
2001 · 3 modelos
Thune
ThuneMarca
2001Período
Modelo históricoEstado
Thune
Modelos de la serie y nombres históricos
Seleccione un modelo para ir a su tabla de componentes; las denominaciones anteriores figuran en «Nombres históricos».
| Modelo | Nombres históricos | Período | Componentes |
|---|---|---|---|
| Thune SP150L | SP150L; Voith Thune Kvaerner SP150L | 2001 | 9 |
| Thune SP45SL | SP45SL; Voith Thune Kvaerner SP45SL | 1990 | 9 |
| Thune SP70SL | SP70SL; Voith Thune Kvaerner SP70SL | 1991 | 9 |
Modelo sucesor actual: Voith Thune
Thune
Componentes numerados

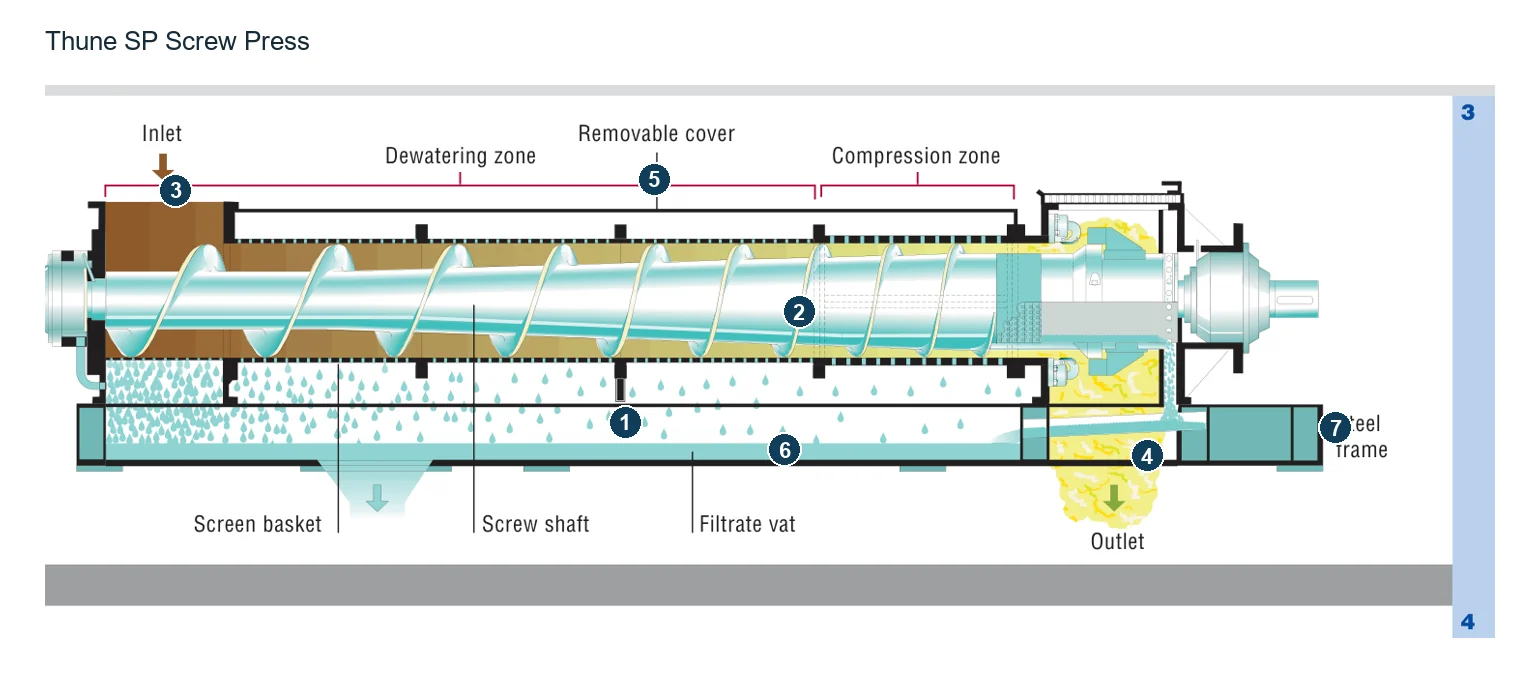

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Cesta de cribado | Cesta perforada larga que rodea el eje del tornillo | Diseño de la familia de prensas de pulpa Thune SP (dimensiones SP45SL/SP70SL/SP150L no especificadas) |
| 2 | Eje del tornillo | Eje geométrico del árbol central en la vista en sección | Diseño de la familia de prensas de pulpa Thune SP (dimensiones SP45SL/SP70SL/SP150L no especificadas) |
| 3 | Inlet | Entrada en la parte superior izquierda | Diseño de la familia de prensas de pulpa Thune SP (dimensiones SP45SL/SP70SL/SP150L no especificadas) |
| 4 | Outlet | Salida en la parte inferior derecha | Diseño de la familia de prensas de pulpa Thune SP (dimensiones SP45SL/SP70SL/SP150L no especificadas) |
| 5 | Tapa desmontable | Tapa desmontable larga sobre la cesta | Diseño de la familia de prensas de pulpa Thune SP (dimensiones SP45SL/SP70SL/SP150L no especificadas) |
| 6 | Cubeta de filtrado | Cubeta de filtrado bajo la cesta de cribado | Diseño de la familia de prensas de pulpa Thune SP (dimensiones SP45SL/SP70SL/SP150L no especificadas) |
| 7 | Frame | Bastidor de apoyo de acero mostrado a la derecha | Diseño de la familia de prensas de pulpa Thune SP (dimensiones SP45SL/SP70SL/SP150L no especificadas) |
Otros componentes · 7 elementos
| Componente | N.º de pieza / plano |
|---|---|
| Segmentos de espira del tornillo | |
| Placa de fijación de las espiras del tornillo | |
| Cámara de descarga | 44854-004 |
| Rodamiento del extremo de entrada | 44819-004 |
| Rodamiento del extremo de salida | 49829-001 |
| Bastidor inferior | 44930-002 |
| Cover | 44957-002 |
Thune
Componentes por modelo
Los modelos con los mismos componentes se agrupan; pulse un grupo para abrir su tabla.
Thune SP150L, Thune SP45SL, Thune SP70SL9 elementos
Modelos: Thune SP150L, Thune SP45SL, Thune SP70SL
| N.º | Componente | Ubicación |
|---|---|---|
| 1 | Cesto de criba | |
| 2 | Eje del tornillo | |
| 3 | Componente específico | |
| 4 | Componente específico | |
| 5 | Componente específico | |
| 6 | Componente específico | |
| 7 | Frame | |
| Segmento de aspa helicoidal | Perímetro exterior del eje del tornillo | |
| Placa de fijación del aspa helicoidal | Unión de segmentos de aspa Wearless |
Preguntas frecuentes
¿Con qué otros nombres o denominaciones se conoce el modelo SP?
El modelo SP figura también con estas denominaciones: Thune SP150L, SP150L, Voith Thune Kvaerner SP150L, Thune SP45SL, SP45SL, Voith Thune Kvaerner SP45SL, Thune SP70SL, SP70SL, Voith Thune Kvaerner SP70SL.
¿De qué marca y de qué tipo de equipo es el modelo SP?
El modelo SP figura bajo la marca Thune, período: 2001. Estado: Modelo histórico.
¿Qué componentes y piezas de desgaste constan para el modelo SP?
Constan 9 componentes, entre ellos: Cesto de criba, Screw shaft, Frame, Segmento de aspa helicoidal, Placa de fijación del aspa helicoidal y más. La lista completa con su ubicación está en la tabla de componentes de esta página.
¿Qué componentes específicos del modelo SP tienen página propia?
Componentes específicos con página propia: Segmento de aspa helicoidal, Placa de fijación del aspa helicoidal (2 en total).
¿Cuál es el modelo sucesor actual del SP?
Voith Thune.
¿Cómo consulto piezas para el componente SP?
Envíenos un plano o una muestra e indíquenos el modelo del equipo y el nombre de la pieza.
