Trituradora de cono
Cone crusher · 1987–1988 · 3 modelos
Telsmith
TelsmithMarca
Trituradora de conoTipo de equipo
1987–1988Período
Modelo históricoEstado
Telsmith
Modelos de la serie y nombres históricos
Seleccione un modelo para ir a su tabla de componentes; las denominaciones anteriores figuran en «Nombres históricos».
| Modelo | Nombres históricos | Período | Componentes |
|---|---|---|---|
| Trituradora de cono Gyrasphere | 48S; 48FC; Pegson-Telsmith 36 7S | 1987–1988 | 5 |
| Trituradora de cono hidráulica SBS / SBX | 38SBS; 44SBS; 52SBS; 57SBS; 68SBS; 44SBX; 52SBX; 57SBX | 2000 –2019 | 8 |
| Trituradora de cono T-Series / Titan | T200; T300; T400; T500; T900 | 2026-10-03 | 8 |
Modelo sucesor actual: Titan
Telsmith

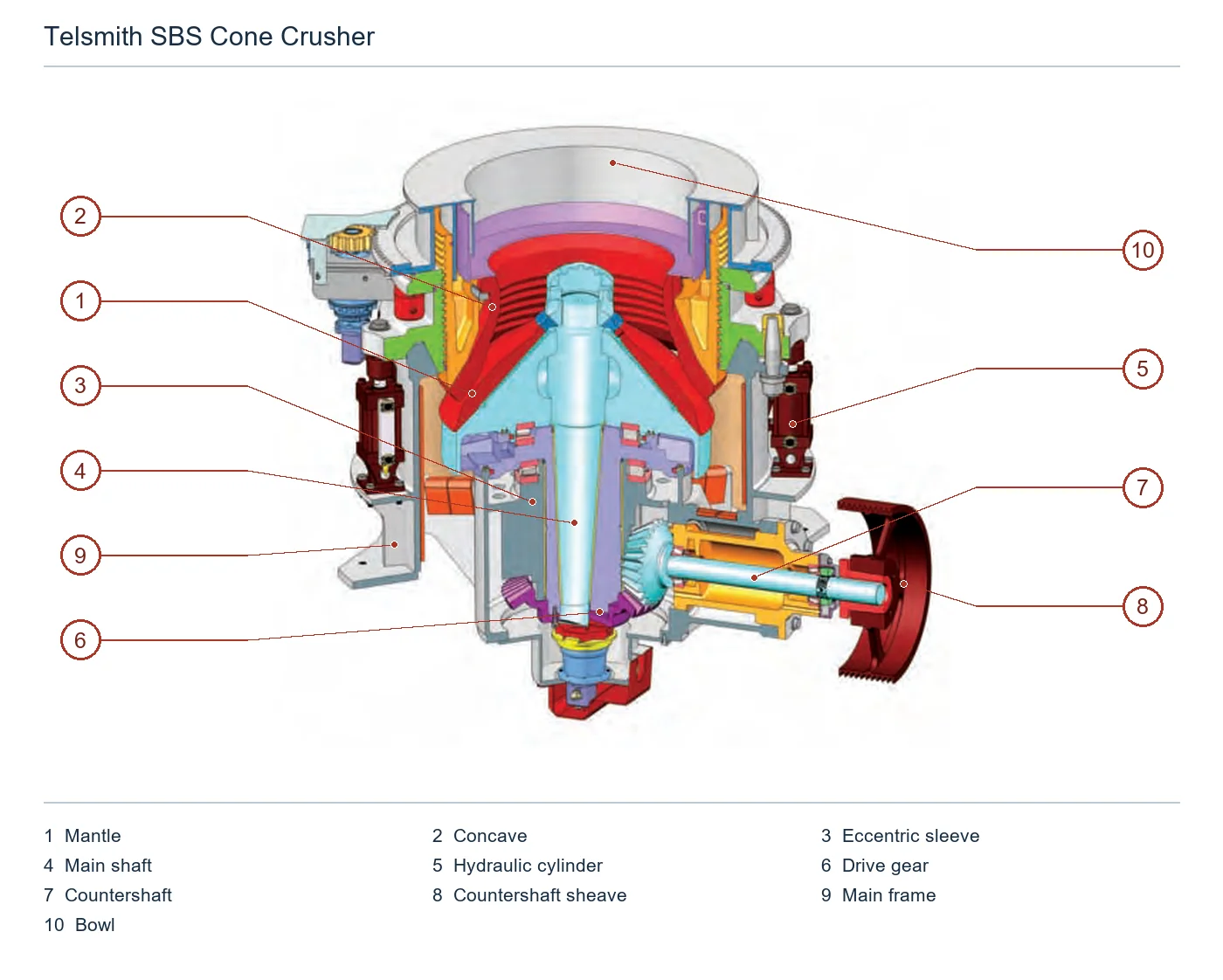

Componentes numerados
Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Mantle | Manto rojo inclinado a la izquierda | Telsmith 38SBS;Telsmith 44SBS;Telsmith 52SBS;Telsmith 57SBS;Telsmith 68SBS (familia de diseño de este folleto) |
| 2 | Concave | Cóncavo rojo nervado en la parte superior izquierda de la cámara | Telsmith 38SBS;Telsmith 44SBS;Telsmith 52SBS;Telsmith 57SBS;Telsmith 68SBS (familia de diseño de este folleto) |
| 3 | Casquillo excéntrico | Manguito excéntrico morado alrededor de la parte inferior del eje principal | Telsmith 38SBS;Telsmith 44SBS;Telsmith 52SBS;Telsmith 57SBS;Telsmith 68SBS (familia de diseño de este folleto) |
| 4 | Eje principal | Eje principal azul en el centro | Telsmith 38SBS;Telsmith 44SBS;Telsmith 52SBS;Telsmith 57SBS;Telsmith 68SBS (familia de diseño de este folleto) |
| 5 | Cilindro hidráulico | Cilindro hidráulico de alivio exterior a la derecha del bastidor | Telsmith 38SBS;Telsmith 44SBS;Telsmith 52SBS;Telsmith 57SBS;Telsmith 68SBS (familia de diseño de este folleto) |
| 6 | Engranaje de accionamiento | Engranaje grande debajo del conjunto excéntrico | Telsmith 38SBS;Telsmith 44SBS;Telsmith 52SBS;Telsmith 57SBS;Telsmith 68SBS (familia de diseño de este folleto) |
| 7 | Countershaft | Contraeje horizontal en la parte inferior derecha | Telsmith 38SBS;Telsmith 44SBS;Telsmith 52SBS;Telsmith 57SBS;Telsmith 68SBS (familia de diseño de este folleto) |
| 8 | Polea del contraeje | Polea roja en el extremo derecho del contraeje | Telsmith 38SBS;Telsmith 44SBS;Telsmith 52SBS;Telsmith 57SBS;Telsmith 68SBS (familia de diseño de este folleto) |
| 9 | Bastidor principal | Bastidor principal portante gris en la parte inferior izquierda | Telsmith 38SBS;Telsmith 44SBS;Telsmith 52SBS;Telsmith 57SBS;Telsmith 68SBS (familia de diseño de este folleto) |
| 10 | Bowl | Tazón circular gris en la parte superior | Telsmith 38SBS;Telsmith 44SBS;Telsmith 52SBS;Telsmith 57SBS;Telsmith 68SBS (familia de diseño de este folleto) |
Otros componentes · 6 elementos
| Componente |
|---|
| Bomba de aceite lubricante |
| Rodamiento axial híbrido |
| Mecanismo antirrotación del cono |
| Anillo de ajuste |
| Anillo cóncavo |
| Spring |
Telsmith
Componentes por modelo
Los modelos con los mismos componentes se agrupan; pulse un grupo para abrir su tabla.
SBS / SBX hydraulic Cone crusher8 elementos
| N.º | Componente |
|---|---|
| 1 | Mantle |
| 2 | Concave |
| 3 | Casquillo excéntrico |
| 4 | Eje principal |
| 5 | Cilindro hidráulico |
| 6 | Engranaje de accionamiento |
| Bomba de aceite lubricante | |
| Anillo de ajuste |
T-Series / Titan Cone crusher8 elementos
| N.º | Componente |
|---|---|
| 1 | Mantle |
| 2 | Concave |
| 3 | Casquillo excéntrico |
| 4 | Eje principal |
| 5 | Cilindro hidráulico |
| Bomba de aceite lubricante | |
| Componente específico | |
| Componente específico |
Gyrasphere Cone crusher5 elementos
| N.º | Componente |
|---|---|
| 1 | Mantle |
| 7 | Eje auxiliar |
| Anillo cóncavo | |
| Spring | |
| Bomba de aceite lubricante |
