Equipos de separación en medio denso · 1952 · 1 modelo
Seleccione un modelo para ir a su tabla de componentes; las denominaciones anteriores figuran en «Nombres históricos».
| Modelo | Nombres históricos | Período | Componentes |
|---|---|---|---|
| McNally TROMP Baño de separación en medio denso (línea predecesora) | Baño de medios densos McNally TROMP; baño McNally Tromp; McNally TROMP; McNally Tromp; McNally Tromp (EPA1976); McNally Lo-Flo | 1952 | 26 |

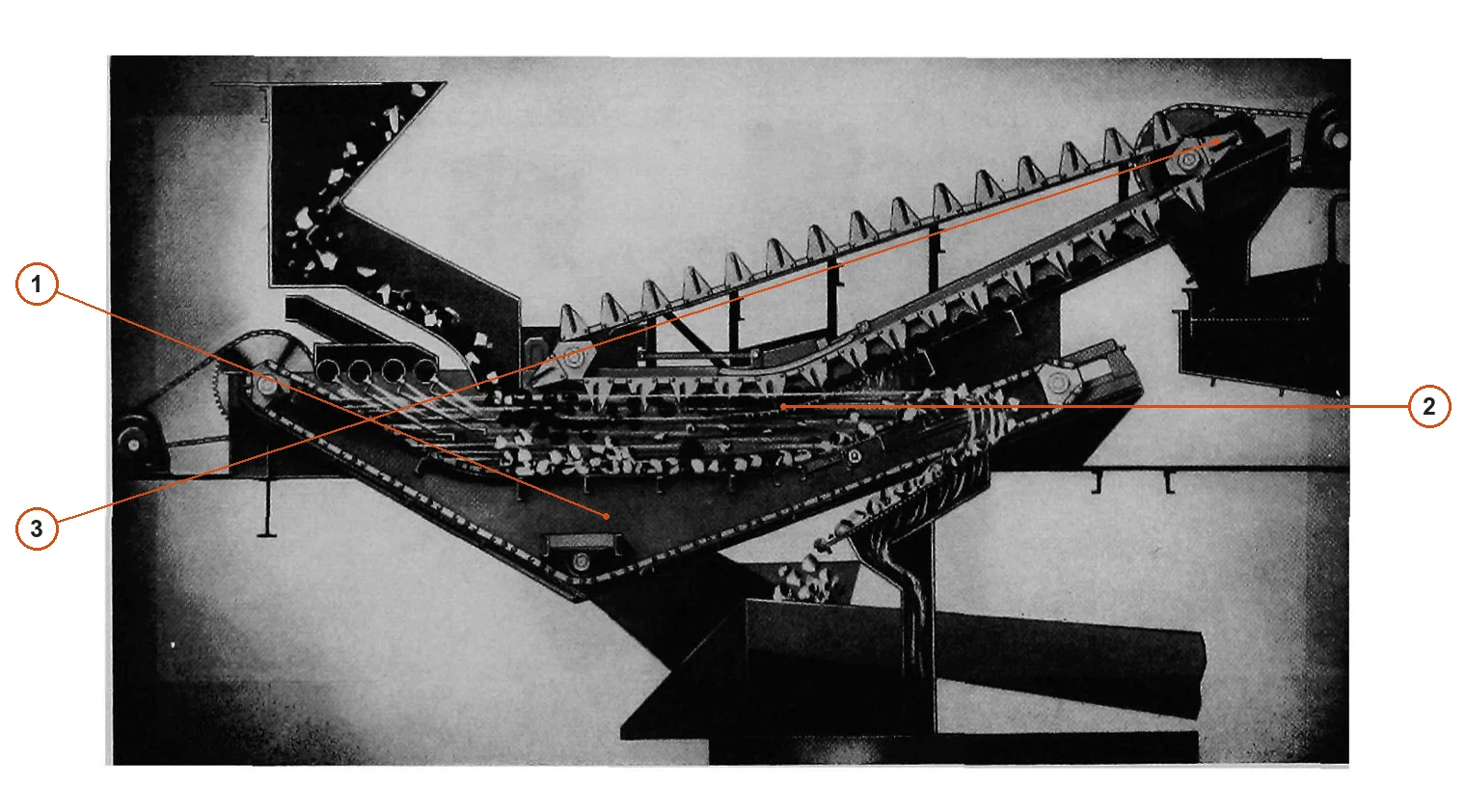

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Recipiente del baño de medios densos | Recipiente curvado del baño | Ejemplo de sección TROMP en EPA1972 Figure7.13.4 |
| 2 | Conjunto de cadena y rasquetas | Dentro del baño y a lo largo de la trayectoria inclinada de descarga | Ejemplo de sección TROMP en EPA1972 Figure7.13.4 |
| 3 | Conjunto de rueda dentada y soporte del extremo del eje | Extremo superior del transportador inclinado de rasquetas | Ejemplo de sección TROMP en EPA1972 Figure7.13.4 |
| Componente |
|---|
| Canaleta guía de alimentación y canaleta de descarga de producto |
| Baño poco profundo de dos productos 1976Tromp |
| Tubo horizontal de entrada de dos productos 1976Tromp |
| Deflector de dos productos 1976Tromp |
| Criba de salida de dos productos 1976Tromp |
| Vertedero horizontal de rebose de dos productos 1976Tromp |
| Dispositivo de medición de densidad de dos productos 1976Tromp |
| Controlador registrador de densidad de dos productos 1976Tromp |
| Tanque de circulación del medio de dos productos 1976Tromp |
| Unidad de presión diferencial de dos productos 1976Tromp |
| Aplicación distinta de Lo-Flo density DP opcional |
| Baño poco profundo de tres productos 1976Tromp |
| Elementos de suministro horizontal de medio de baja densidad de tres productos 1976Tromp |
| Sin inferir cuatro alimentadores eléctricos independientes |
| Deflector de tres productos 1976Tromp |
| Tubo de suministro de medio de alta densidad de tres productos 1976Tromp |
| Compuerta ajustable de descarga inferior de tres productos 1976Tromp |
| Transportador de rasquetas de limpieza de carbón de tres productos 1976Tromp |
| Transportador común de rasquetas para carbón y estéril de tres productos 1976Tromp |
| No son dos unidades |
| Elementos neumáticos de elevación de tres productos 1976Tromp |
| Cuerpo del tanque de medios densos 1976Lo-Flo |
| Conjunto de transportador único 1976Lo-Flo |
| Solo un conjunto |
| Sistema de control de densidad por tubo de burbujeo 1976Lo-Flo |
| Sistema de control de densidad por presión diferencial 1976Lo-Flo |
| Sistema de control de densidad por medición nuclear 1976Lo-Flo |
| Sin inferir radionúclido/número comercial del instrumento |
Los modelos con los mismos componentes se agrupan; pulse un grupo para abrir su tabla.
| N.º | Componente | Ubicación |
|---|---|---|
| 1 | Cuerpo del baño de medio denso | Cuerpo principal del baño de medio denso |
| 2 | Conjunto de cadena y rasquetas | Interior de la cuba y recorrido inclinado de descarga |
| 3 | Ruedas dentadas y soportes de extremos de eje | Ambos extremos del recorrido de rasquetas |
| Canaleta de alimentación y canaleta de descarga de producto | Conductos de alimentación y descarga en el corte original | |
| 1976 Tromp Baño somero de dos productos | Cuerpo principal del baño somero de medio denso | |
| 1976 Tromp Tubos horizontales de alimentación de medio (dos productos) | Cuatro tubos en el extremo de alimentación; distribución transversal por capas | |
| 1976 Tromp Deflectores de flujo (dos productos) | Extremo de alimentación; distribución de capas horizontales de medio | |
| 1976 Tromp Criba de salida (dos productos) | Nivel del medio en la salida de carbón limpio; término original emission screen; abertura no indicada | |
| 1976 Tromp Vertedero horizontal de rebose (dos productos) | Extremo opuesto; salida del medio con los estériles | |
| 1976 Tromp Medidor de densidad (dos productos) | Circuito de control automático de densidad; método de medición no indicado | |
| 1976 Tromp Registrador-regulador de densidad (dos productos) | Mantenimiento de la densidad relativa prefijada del medio circulante | |
| 1976 Tromp Sumidero de recirculación de medio (dos productos) | Sumidero externo de recirculación; no es un componente interno del baño principal | |
| 1976 Tromp Unidad de presión diferencial (dos productos) | Junto al sumidero de recirculación, control de nivel; función distinta del control de densidad Lo-Flo | |
| 1976 Tromp Baño somero de tres productos | Zonas de medio de alta y baja densidad relativa en una sola máquina | |
| 1976 Tromp Elementos horizontales de aporte de medio de baja densidad (tres productos) | Cuatro elementos de aporte; no equivalen a cuatro alimentadores eléctricos independientes | |
| 1976 Tromp Deflectores de flujo (tres productos) | Distribución transversal por capas del medio de baja densidad relativa | |
| 1976 Tromp Colector de aporte de medio de alta densidad (tres productos) | Quinto colector; alimentación de medio de alta densidad relativa a la parte inferior del baño | |
| 1976 Tromp Compuerta ajustable de flujo inferior (tres productos) | Salida horizontal del medio de alta densidad relativa | |
| 1976 Tromp Transportador de rasquetas para carbón limpio (tres productos) | Descarga del carbón flotante de la zona de baja densidad relativa | |
| 1976 Tromp Transportador de rasquetas común para mixtos y estériles (tres productos) | Un transportador: mixtos en el ramal superior y estériles en el inferior | |
| 1976 Tromp Elevador neumático (tres productos) | Zona de medio de alta densidad relativa; estructura no indicada | |
| 1976 Lo-Flo Cuerpo del baño de medio denso | Versión de 6–9 ft de anchura; gama completa de tamaños no indicada | |
| 1976 Lo-Flo Conjunto transportador único | Retirada del flotado en el ramal de avance y traslado del hundido en el de retorno; descarga en ambos extremos | |
| 1976 Lo-Flo Control de densidad por tubos de burbujeo | Tubos de burbujeo como alternativa; no como conjunto simultáneo con presión diferencial y medición nuclear | |
| 1976 Lo-Flo Control de densidad por presión diferencial | Células de presión diferencial como alternativa; modelo y cantidad no indicados | |
| 1976 Lo-Flo Control de densidad por medición nuclear | Instrumentos nucleares como alternativa; radionúclido y modelo del instrumento sin determinar |
El modelo McNally TROMP Baño de separación en medio denso (línea predecesora) figura también con estas denominaciones: McNally TROMP dense-medium bath, McNally TROMP HEAVY MEDIA BATH, McNally Tromp Bath, McNally TROMP, McNally Lo-Flo.
El modelo McNally TROMP Baño de separación en medio denso (línea predecesora) figura bajo la marca McNally Wellman, tipo de equipo: Equipos de separación en medio denso, período: 1952. Estado: Modelo histórico.
Constan 26 componentes, entre ellos: Cuerpo del baño de medio denso, Conjunto de cadena y rasquetas, Ruedas dentadas y soportes de extremos de eje, Canaleta de alimentación y canaleta de descarga de producto, 1976 Tromp Baño somero de dos productos, 1976 Tromp Tubos horizontales de alimentación de medio (dos productos), 1976 Tromp Deflectores de flujo (dos productos), 1976 Tromp Criba de salida (dos productos) y más. La lista completa con su ubicación está en la tabla de componentes de esta página.
