¿Qué modelos abarca la serie Jaw crusher?
La serie Jaw crusher abarca 6 modelos: Pioneer 2650, Pioneer 2742, Pioneer 3055, Pioneer 3365, Pioneer 3552, Pioneer 4450. Las denominaciones anteriores figuran en la tabla de modelos de esta página.
Trituradora de mandíbulas
Jaw crusher · 6 modelos
Kolberg-Pioneer
Kolberg-PioneerMarca
Trituradora de mandíbulasTipo de equipo
Modelo históricoEstado
Kolberg-Pioneer
Modelos de la serie y nombres históricos
Seleccione un modelo para ir a su tabla de componentes; las denominaciones anteriores figuran en «Nombres históricos».
| Modelo | Componentes |
|---|---|
| Pioneer 2650 | 7 |
| Pioneer 2742 | 7 |
| Pioneer 3055 | 7 |
| Pioneer 3365 | 7 |
| Pioneer 3552 | 7 |
| Pioneer 4450 | 7 |
Kolberg-Pioneer
Componentes numerados

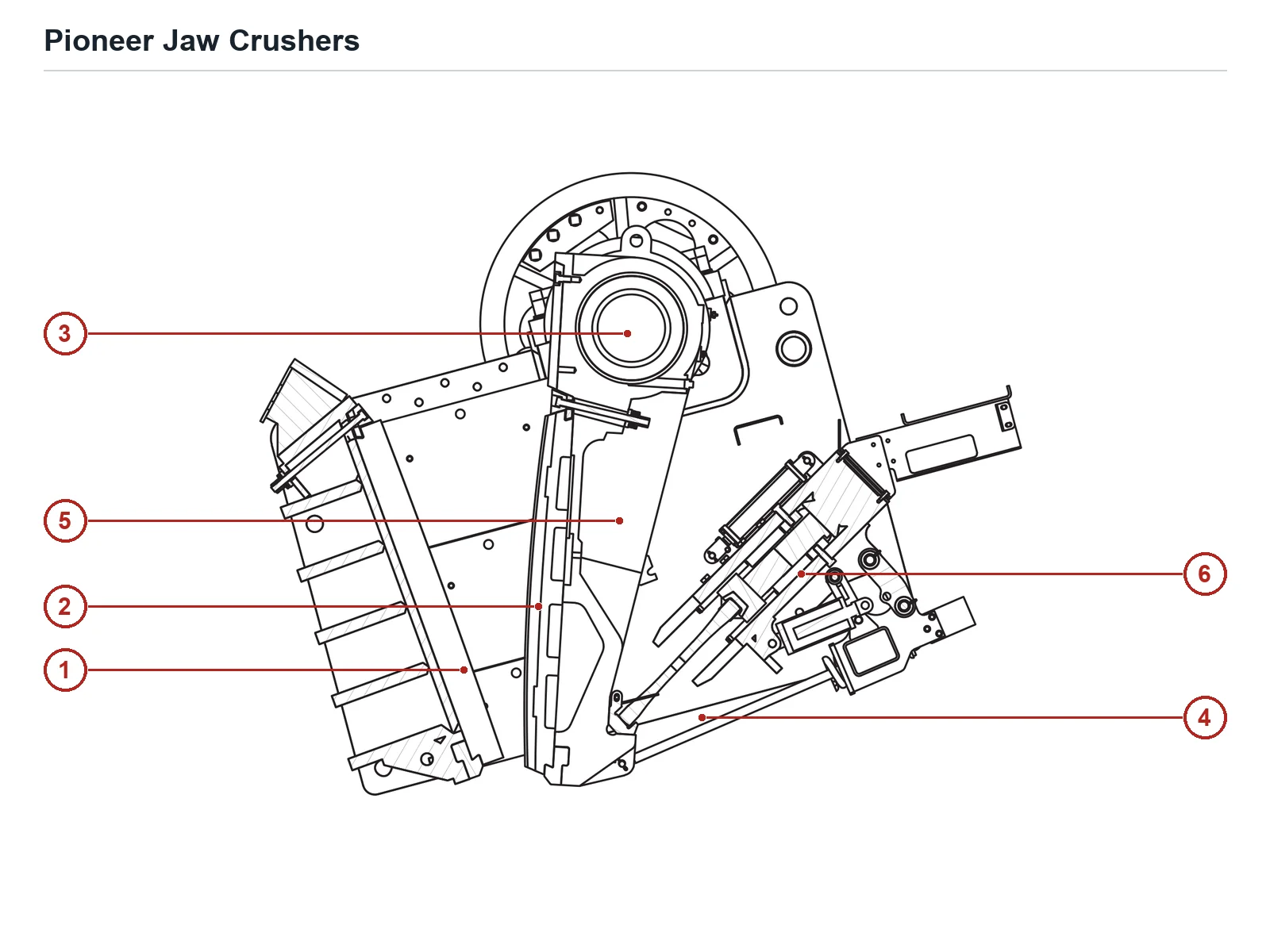

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación |
|---|---|---|
| 1 | Placa de mandíbula fija | Superficie de trituración fija dentro del bastidor delantero |
| 2 | Placa de mandíbula móvil | Superficie de trituración en la parte delantera del cuerpo de la mandíbula móvil |
| 3 | Rodamiento de rodillos a rótula | Posición del apoyo de rodamiento del eje excéntrico |
| 4 | placa de articulación | Entre la parte inferior del cuerpo de la mandíbula móvil y el apoyo trasero |
| 5 | Conjunto del cuerpo de la mandíbula móvil | Conjunto móvil detrás de la mandíbula fija |
| 6 | Ajuste hidráulico de CSS por cuñas | Ajuste de doble cuña detrás de la parte inferior del cuerpo de la mandíbula móvil |
Otros componentes · 1 elemento
| Componente |
|---|
| Flywheel |
Kolberg-Pioneer
Componentes por modelo
Los modelos con los mismos componentes se agrupan; pulse un grupo para abrir su tabla.
Pioneer 2650, Pioneer 2742, Pioneer 3055, Pioneer 3365, Pioneer 3552, Pioneer 44507 elementos
Modelos: Pioneer 2650, Pioneer 2742, Pioneer 3055, Pioneer 3365, Pioneer 3552, Pioneer 4450
| N.º | Componente | Ubicación |
|---|---|---|
| 1 | Placa de mandíbula fija | |
| 2 | Placa de mandíbula móvil / oscilante | |
| 3 | Componente específico | |
| 4 | Placa de articulación | |
| 5 | Conjunto de mandíbula móvil | Conjunto móvil en la parte posterior de la cámara de trituración |
| 6 | Mecanismo de ajuste de la abertura de descarga | Posición de ajuste posterior de la placa de articulación |
| Flywheel | Posición de accionamiento y acumulación de energía en el exterior del eje principal |
Preguntas frecuentes
¿Con qué otros nombres o denominaciones se conoce el modelo Jaw crusher?
El modelo Jaw crusher figura también con estas denominaciones: Pioneer 2650, Pioneer 2742, Pioneer 3055, Pioneer 3365, Pioneer 3552, Pioneer 4450.
¿De qué marca y de qué tipo de equipo es el modelo Jaw crusher?
El modelo Jaw crusher figura bajo la marca Kolberg-Pioneer, tipo de equipo: Jaw crusher. Estado: Modelo histórico.
¿Qué componentes y piezas de desgaste constan para el modelo Jaw crusher?
Constan 7 componentes, entre ellos: Fixed Jaw Plate, Movable / Swing Jaw Plate, Toggle Plate, Swing jaw assembly, Flywheel, Mecanismo de ajuste de la abertura de descarga y más. La lista completa con su ubicación está en la tabla de componentes de esta página.
¿Qué componentes específicos del modelo Jaw crusher tienen página propia?
Componentes específicos con página propia: Swing jaw assembly, Flywheel, Mecanismo de ajuste de la abertura de descarga (3 en total).
¿Cómo consulto piezas para el modelo Jaw crusher?
Envíenos un plano o una muestra e indíquenos el modelo del equipo y el nombre de la pieza.
