¿Qué modelos abarca la serie J Gyracone Cone crusher?
La serie J Gyracone Cone crusher abarca 3 modelos: Jaques J35, Jaques J50, Jaques J65. Las denominaciones anteriores figuran en la tabla de modelos de esta página.
Trituradora de cono J Gyracone
Cone crusher · 2026-10-03 · 3 modelos
Jaques
JaquesMarca
Trituradora de conoTipo de equipo
2026-10-03Período
Modelo históricoEstado
Jaques
Modelos de la serie y nombres históricos
Seleccione un modelo para ir a su tabla de componentes; las denominaciones anteriores figuran en «Nombres históricos».
| Modelo | Período | Componentes |
|---|---|---|
| Jaques J35 | 2026-10-03 | 6 |
| Jaques J50 | 2026-10-03 | 6 |
| Jaques J65 | 2026-10-03 | 6 |
Jaques

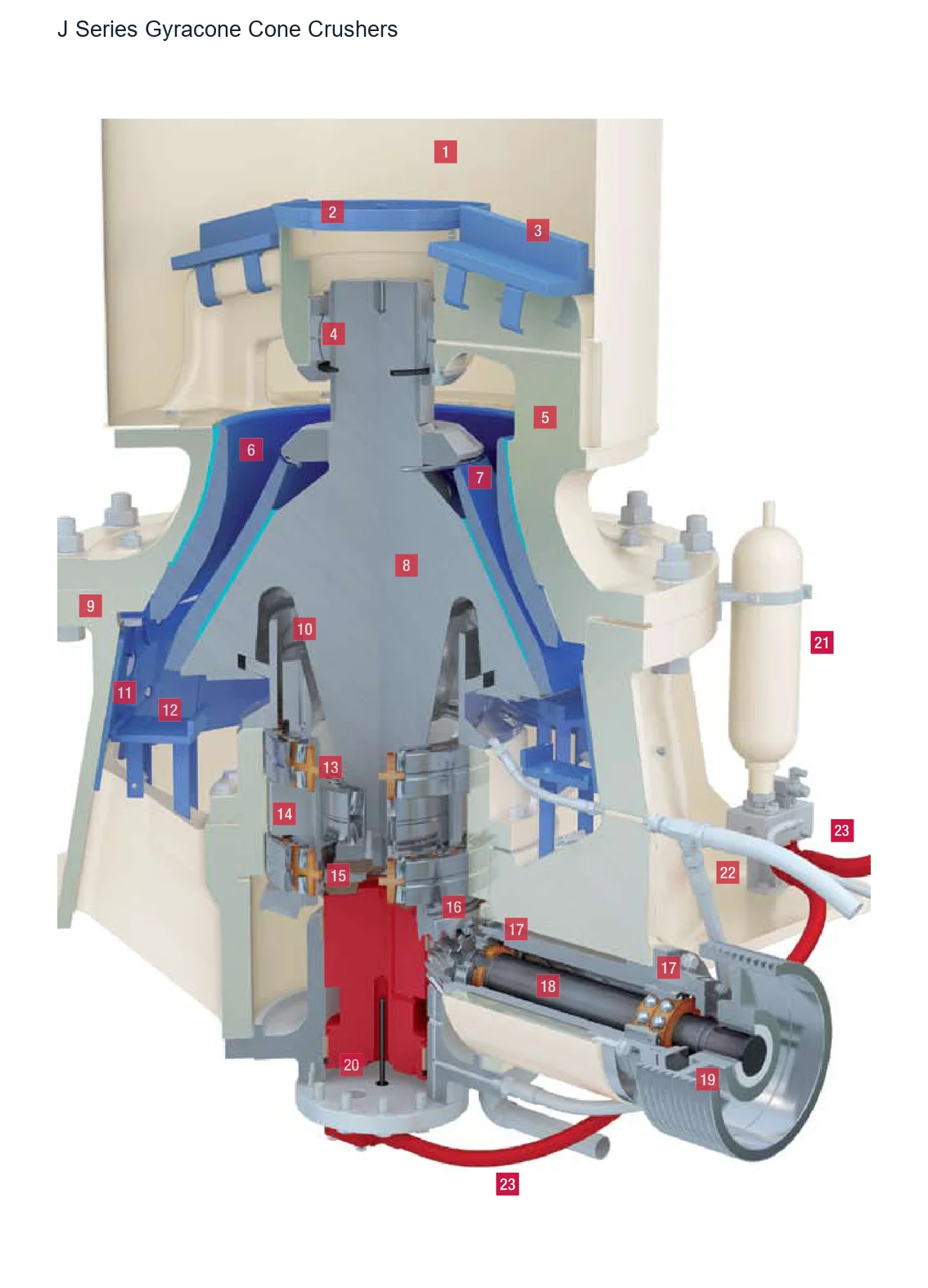

Componentes numerados
Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Hopper | Parte superior del bastidor superior | Sección de la familia OEM, numeración 1–23; descripciones correspondientes de OEM en p5 |
| 2 | Tapa de la cruceta | Centro superior de la cruceta | Sección de la familia OEM, numeración 1–23; descripciones correspondientes de OEM en p5 |
| 3 | Protectores de brazos de la cruceta | Superficies de los brazos de la cruceta en la cámara de alimentación | Sección de la familia OEM, numeración 1–23; descripciones correspondientes de OEM en p5 |
| 4 | Cojinete liso esférico | Soporte del eje principal en el centro de la cruceta | Sección de la familia OEM, numeración 1–23; descripciones correspondientes de OEM en p5 |
| 5 | Carcasa superior | Parte exterior superior de la cámara de trituración | Sección de la familia OEM, numeración 1–23; descripciones correspondientes de OEM en p5 |
| 6 | Concave | Superficie interior de la carcasa superior | Sección de la familia OEM, numeración 1–23; descripciones correspondientes de OEM en p5 |
| 7 | Mantle | Superficie exterior del cono móvil | Sección de la familia OEM, numeración 1–23; descripciones correspondientes de OEM en p5 |
| 8 | Mainshaft | Línea central de la trituradora | Sección de la familia OEM, numeración 1–23; descripciones correspondientes de OEM en p5 |
| 9 | Carcasa inferior | Parte exterior inferior de la cámara de trituración | Sección de la familia OEM, numeración 1–23; descripciones correspondientes de OEM en p5 |
| 10 | Anillo de sello antipolvo y capuchón | Debajo del cono móvil | Sección de la familia OEM, numeración 1–23; descripciones correspondientes de OEM en p5 |
| 11 | Revestimiento resistente al desgaste | Dentro de la carcasa inferior | Sección de la familia OEM, numeración 1–23; descripciones correspondientes de OEM en p5 |
| 12 | Protector de nervio | En los nervios de la carcasa inferior | Sección de la familia OEM, numeración 1–23; descripciones correspondientes de OEM en p5 |
| 13 | Rodamientos de rodillos de la excéntrica | Soportes del conjunto excéntrico | Sección de la familia OEM, numeración 1–23; descripciones correspondientes de OEM en p5 |
| 14 | Conjunto de cartucho excéntrico equilibrado | Alrededor de la parte inferior del eje principal | Sección de la familia OEM, numeración 1–23; descripciones correspondientes de OEM en p5 |
| 15 | Rodamientos axiales del eje | Debajo del conjunto excéntrico | Sección de la familia OEM, numeración 1–23; descripciones correspondientes de OEM en p5 |
| 16 | Engranaje cónico espiral y piñón | Transmisión inferior de horizontal a vertical | Sección de la familia OEM, numeración 1–23; descripciones correspondientes de OEM en p5 |
| 17 | Rodamientos del contraeje | Soportes del contraeje horizontal | Sección de la familia OEM, numeración 1–23; descripciones correspondientes de OEM en p5 |
| 18 | Conjunto de cartucho del contraeje | Paso horizontal de accionamiento a través del bastidor inferior | Sección de la familia OEM, numeración 1–23; descripciones correspondientes de OEM en p5 |
| 19 | Pulley | Extremo exterior del contraeje horizontal | Sección de la familia OEM, numeración 1–23; descripciones correspondientes de OEM en p5 |
| 20 | Pistón de ajuste hidráulico | Debajo del eje principal | Sección de la familia OEM, numeración 1–23; descripciones correspondientes de OEM en p5 |
| 21 | Accumulator | Circuito hidráulico exterior al cuerpo | Sección de la familia OEM, numeración 1–23; descripciones correspondientes de OEM en p5 |
| 22 | Circuito de aceite de lubricación | Circuito rojo de lubricación en el plano OEM | Sección de la familia OEM, numeración 1–23; descripciones correspondientes de OEM en p5 |
| 23 | Circuito de aceite hidráulico | Circuito azul de ajuste hidráulico en el plano OEM | Sección de la familia OEM, numeración 1–23; descripciones correspondientes de OEM en p5 |
Jaques
Componentes por modelo
Los modelos con los mismos componentes se agrupan; pulse un grupo para abrir su tabla.
Jaques J35, Jaques J50, Jaques J656 elementos
Modelos: Jaques J35, Jaques J50, Jaques J65
| N.º | Componente |
|---|---|
| 6 | Concave |
| 7 | Mantle |
| Componente específico | |
| Anillo de sello antipolvo | |
| Componente específico | |
| Componente específico |
Preguntas frecuentes
¿Con qué otros nombres o denominaciones se conoce el modelo J Gyracone Cone crusher?
El modelo J Gyracone Cone crusher figura también con estas denominaciones: Jaques J35, Jaques J50, Jaques J65.
¿De qué marca y de qué tipo de equipo es el modelo J Gyracone Cone crusher?
El modelo J Gyracone Cone crusher figura bajo la marca Jaques, tipo de equipo: Cone crusher, período: 2026-10-03. Estado: Modelo histórico.
¿Qué componentes y piezas de desgaste constan para el modelo J Gyracone Cone crusher?
Constan 6 componentes, entre ellos: Mantle, Concave, Dust seal ring y más. La lista completa con su ubicación está en la tabla de componentes de esta página.
¿Cómo consulto piezas para el modelo J Gyracone Cone crusher?
Envíenos un plano o una muestra e indíquenos el modelo del equipo y el nombre de la pieza.
