Cone crusher · 2026-10-03 · 4 modelos
Seleccione un modelo para ir a su tabla de componentes; las denominaciones anteriores figuran en «Nombres históricos».
| Modelo | Período | Componentes |
|---|---|---|
| Trituradora de cono TGS120 | 2026-10-03 | 2 |
| Trituradora de cono TGS220 | 2026-10-03 | 2 |
| Trituradora de cono TGS320 | 2026-10-03 | 2 |
| Trituradora de cono TGS420 | 2026-10-03 | 2 |

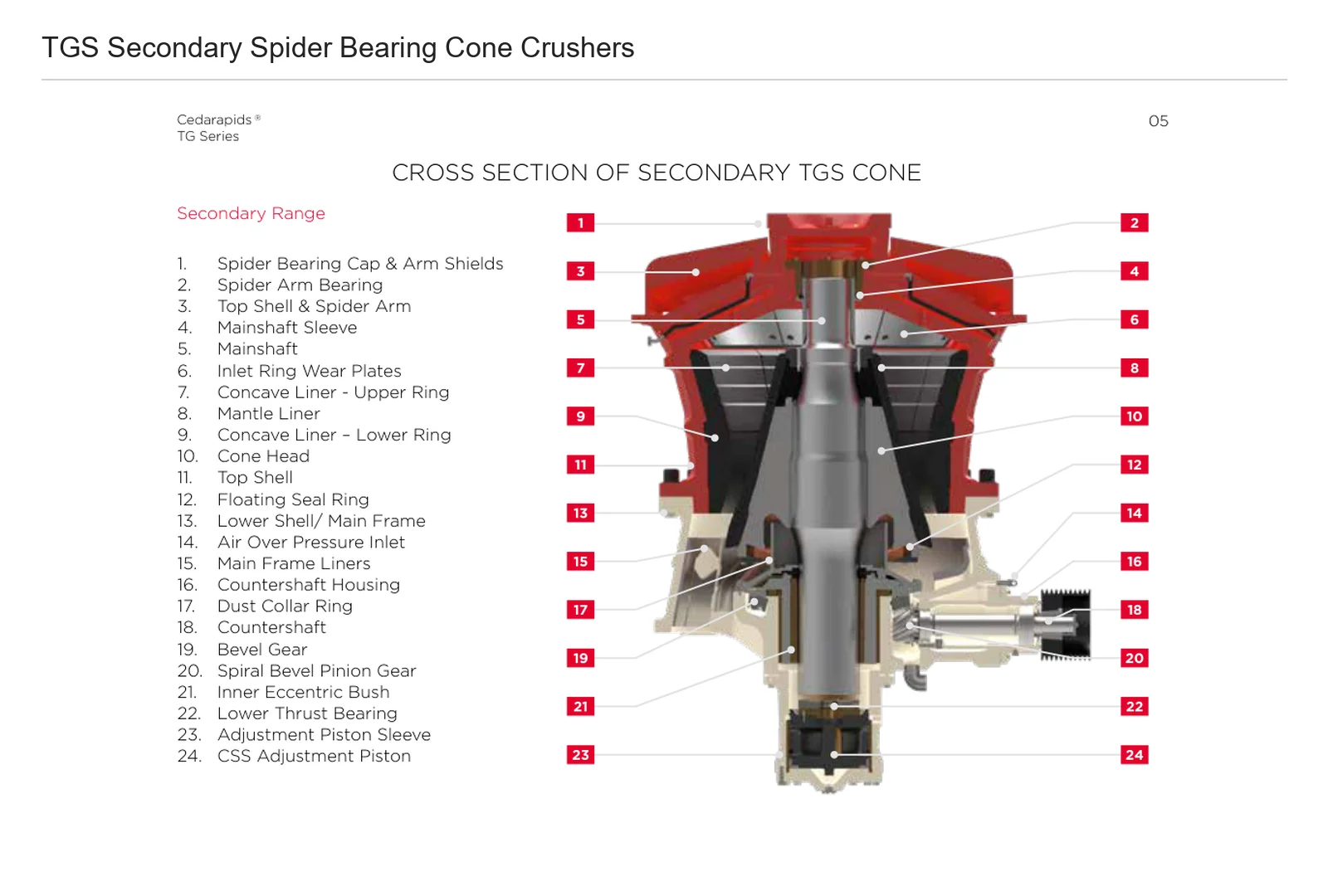

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación |
|---|---|---|
| 1 | Tapa del rodamiento de la cruceta & protectores de brazos | Tapa superior del rodamiento y superficies de los brazos de la cruceta |
| 2 | Rodamiento del brazo de la cruceta | Rodamiento central superior |
| 3 | Carcasa superior & brazo de la cruceta | Carcasa superior y cruceta |
| 4 | manguito del eje principal | Camisa superior del eje principal |
| 5 | Mainshaft | Eje central vertical |
| 6 | Placas de desgaste del anillo de entrada | Interior del anillo de entrada |
| 7 | Revestimiento del cóncavo — anillo superior | Anillo fijo superior del cóncavo |
| 8 | Revestimiento del manto | Superficie exterior del manto |
| 9 | Revestimiento del cóncavo — anillo inferior | Anillo fijo inferior del cóncavo |
| 10 | Cabeza cónica | Cuerpo central del cono |
| 11 | Carcasa superior | Carcasa exterior superior |
| 12 | Anillo de sellado flotante | Sello debajo de la cabeza cónica |
| 13 | Carcasa inferior/bastidor principal | Bastidor inferior |
| 14 | Entrada de aire de sobrepresión | Entrada lateral de aire |
| 15 | Revestimientos del bastidor principal | Bastidor interior |
| 16 | Carcasa del contraeje | Carcasa del contraeje |
| 17 | Anillo guardapolvo | Anillo guardapolvo debajo de la cabeza cónica |
| 18 | Countershaft | Eje de accionamiento lateral horizontal |
| 19 | engranaje cónico | Engranaje cónico grande en la excéntrica |
| 20 | Piñón cónico espiral | Piñón en el extremo interior del eje de accionamiento |
| 21 | Casquillo interior de la excéntrica | Entre la excéntrica y el eje principal |
| 22 | Cojinete de empuje inferior | Parte inferior del conjunto excéntrico |
| 23 | Camisa del pistón de ajuste | Camisa alrededor del pistón de ajuste |
| 24 | Pistón de ajuste CSS | Pistón inferior de ajuste hidráulico |
Los modelos con los mismos componentes se agrupan; pulse un grupo para abrir su tabla.
Modelos: TGS120 Cone crusher, TGS220 Cone crusher, TGS320 Cone crusher, TGS420 Cone crusher
La serie TGS Cone crusher abarca 4 modelos: TGS120 Cone crusher, TGS220 Cone crusher, TGS320 Cone crusher, TGS420 Cone crusher. Las denominaciones anteriores figuran en la tabla de modelos de esta página.
El modelo TGS Cone crusher figura también con estas denominaciones: TGS120 Cone crusher, TGS220 Cone crusher, TGS320 Cone crusher, TGS420 Cone crusher.
El modelo TGS Cone crusher figura bajo la marca Cedarapids, tipo de equipo: Cone crusher, período: 2026-10-03. Estado: Modelo histórico.
Constan 2 componentes, entre ellos: Mantle / Head Liner, Bowl Liner / Concave. La lista completa con su ubicación está en la tabla de componentes de esta página.
Envíenos un plano o una muestra e indíquenos el modelo del equipo y el nombre de la pieza.
Indique el modelo del equipo y el plano para la revisión de ingeniería y el presupuesto. Si preocupan la vida útil o el desgaste, describa también las condiciones de operación.
