Cone crusher · 2026-10-03 · 6 modelos
Seleccione un modelo para ir a su tabla de componentes; las denominaciones anteriores figuran en «Nombres históricos».
| Modelo | Período | Componentes |
|---|---|---|
| Trituradora de cono TG1020 | 2026-10-03 | 2 |
| Trituradora de cono TG120 | 2026-10-03 | 2 |
| Trituradora de cono TG220 | 2026-10-03 | 2 |
| Trituradora de cono TG320 | 2026-10-03 | 2 |
| Trituradora de cono TG420 | 2026-10-03 | 2 |
| Trituradora de cono TG820 | 2026-10-03 | 2 |

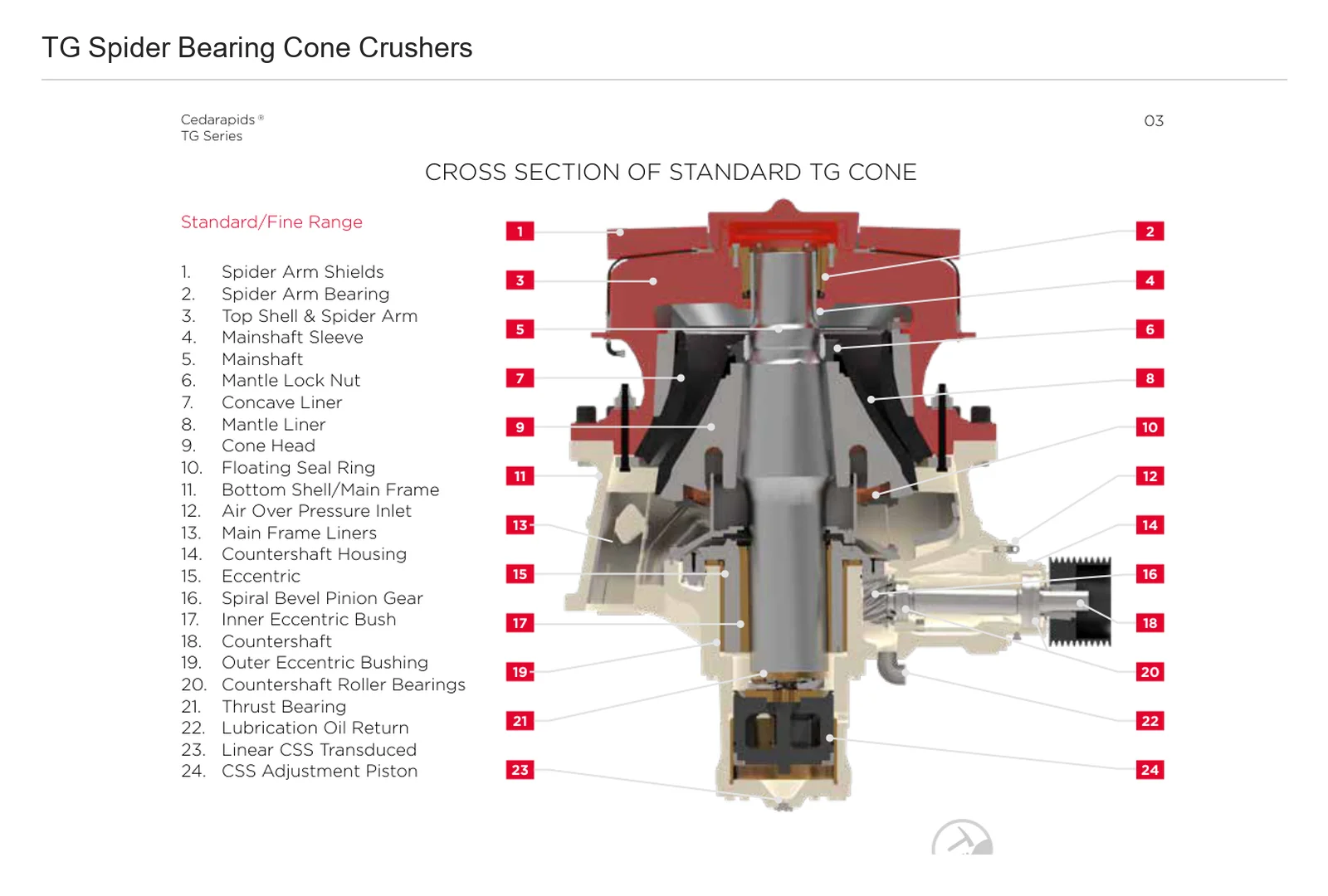

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación |
|---|---|---|
| 1 | Escudos de brazos de cruceta | Superficie exterior del brazo de la cruceta superior |
| 2 | Rodamiento del brazo de la cruceta | Rodamiento central en la cruceta superior |
| 3 | Carcasa superior & brazo de la cruceta | Carcasa superior y cruceta |
| 4 | manguito del eje principal | Camisa superior del eje principal |
| 5 | Mainshaft | Eje principal central vertical |
| 6 | Tuerca de bloqueo del manto | Parte superior del revestimiento del manto |
| 7 | Revestimiento del cóncavo | Superficie superior fija de la cámara de trituración |
| 8 | Revestimiento del manto | Cara exterior de la cabeza cónica |
| 9 | Cabeza cónica | Cuerpo central del cono |
| 10 | Anillo de sellado flotante | Anillo de sellado debajo de la cabeza cónica |
| 11 | Carcasa inferior/bastidor principal | Bastidor exterior inferior |
| 12 | Entrada de aire de sobrepresión | Entrada lateral de aire en el bastidor principal |
| 13 | Revestimientos del bastidor principal | Interior del bastidor principal |
| 14 | Carcasa del contraeje | Carcasa lateral del contraeje |
| 15 | Eccentric | Excéntrica alrededor del eje principal |
| 16 | Piñón cónico espiral | Piñón en el extremo interior del contraeje |
| 17 | Casquillo interior de la excéntrica | Entre el eje principal y la excéntrica |
| 18 | Countershaft | Eje de accionamiento lateral horizontal |
| 19 | Casquillo excéntrico exterior | Exterior de la excéntrica |
| 20 | Rodamientos de rodillos del contraeje | Rodamientos del contraeje |
| 21 | Cojinete de empuje | Parte inferior del conjunto excéntrico |
| 22 | Retorno de aceite lubricante | Retorno inferior de aceite lubricante |
| 23 | Transductor lineal CSS | Mecanismo inferior de medición CSS |
| 24 | Pistón de ajuste CSS | Pistón inferior de ajuste hidráulico |
Los modelos con los mismos componentes se agrupan; pulse un grupo para abrir su tabla.
Modelos: TG1020 Cone crusher, TG120 Cone crusher, TG220 Cone crusher, TG320 Cone crusher, TG420 Cone crusher, TG820 Cone crusher
La serie TG Cone crusher abarca 6 modelos: TG1020 Cone crusher, TG120 Cone crusher, TG220 Cone crusher, TG320 Cone crusher, TG420 Cone crusher, TG820 Cone crusher. Las denominaciones anteriores figuran en la tabla de modelos de esta página.
El modelo TG Cone crusher figura también con estas denominaciones: TG1020 Cone crusher, TG120 Cone crusher, TG220 Cone crusher, TG320 Cone crusher, TG420 Cone crusher, TG820 Cone crusher.
El modelo TG Cone crusher figura bajo la marca Cedarapids, tipo de equipo: Cone crusher, período: 2026-10-03. Estado: Modelo histórico.
Constan 2 componentes, entre ellos: Mantle / Head Liner, Bowl Liner / Concave. La lista completa con su ubicación está en la tabla de componentes de esta página.
