Trituradora de impacto de eje vertical (VSI) · 2026-06 · 2 modelos
Seleccione un modelo para ir a su tabla de componentes; las denominaciones anteriores figuran en «Nombres históricos».
| Modelo | Nombres históricos | Período | Componentes |
|---|---|---|---|
| Serie sucesora de trituradoras estáticas Canica VSI | Canica VSI 1400; Canica VSI 2000; Canica VSI 2050; Canica VSI 2350; Canica VSI 2500; Canica VSI 3000; Canica 2000SD | 2026-06 | 18 |
| Canica-Jaques VSI: trituradora de impacto de eje vertical | Trituradoras de impacto de eje vertical Canica-Jaques 45; Canica-Jaques 65; Canica-Jaques 80; Canica-Jaques 90; Canica-Jaques 100; Canica-Jaques 100S; Canica-Jaques 105; Canica-Jaques 125; Canica-Jaques 155; Canica-Jaques VSI | 1999 | 1 |

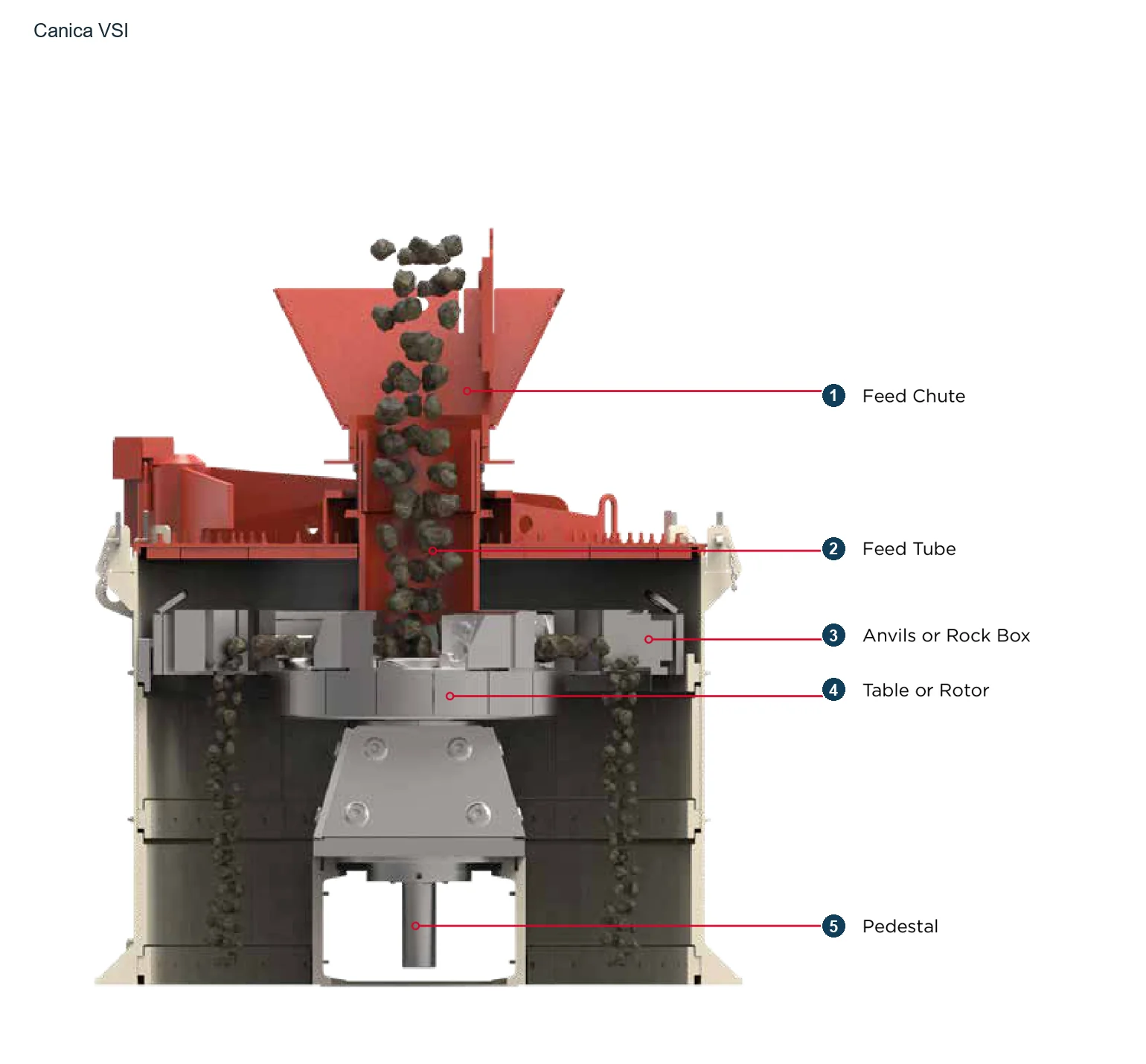

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Canaleta de alimentación | Canaleta de alimentación en la parte superior de la trituradora | Sección de funcionamiento de la serie sucesora Canica VSI de OEM (modelo no especificado) |
| 2 | Tubo de alimentación | Tubo entre la canaleta de alimentación y el centro del rotor | Sección de funcionamiento de la serie sucesora Canica VSI de OEM (modelo no especificado) |
| 3 | Yunques o caja de roca | Perímetro de la cámara alrededor del rotor | Sección de funcionamiento de la serie sucesora Canica VSI de OEM (modelo no especificado) |
| 4 | Disco o rotor | Conjunto de lanzamiento de material sobre el eje vertical | Sección de funcionamiento de la serie sucesora Canica VSI de OEM (modelo no especificado) |
| 5 | Soporte de rodamiento | Soporte del eje bajo el rotor | Sección de funcionamiento de la serie sucesora Canica VSI de OEM (modelo no especificado) |
| Componente |
|---|
| Zapata / impulsor de disco abierto — impulsor de doble cavidad (la patente cita la tecnología existente de Canica-Jaques) |
| Zapata / impulsor de disco abierto — zapatas de lanzamiento Canica2000HD |
| Placa distribuidora — bandeja de distribución de material Canica2000HD |
| Placas laterales superiores e inferiores de revestimiento del rotor Canica2000HD |
| Pasador de desgaste del rotor Canica2000HD |
| Placa protectora de desviación Canica2000HD |
| Revestimiento inferior primario/secundario resistente al desgaste Canica2000HD |
| Anillo de corona de rotor de cuatro etapas Canica2000HD |
| Sello de fieltro superior Canica2000HD |
| Correa trapezoidal de accionamiento — correa trapezoidal de transmisión Canica2000HD |
| Dispositivo hidráulico hydraulic pulling top de Canica2000HD |
| Canica2000HD extractor de cubo |
| Extractor de yunque Canica2000HD |
| Canica2000HD reglas de agrupación por igual masa de las piezas de desgaste de recambio del rotor |
Los modelos con los mismos componentes se agrupan; pulse un grupo para abrir su tabla.
| N.º | Componente | Ubicación | N.º de pieza / plano |
|---|---|---|---|
| 1 | Canaleta de alimentación | Parte superior de la carcasa | |
| 2 | Tubo de alimentación | Encima del rotor/disco de lanzamiento | ER-30 / ER-52 / CA-11 / CA-11X |
| 3 | Yunque o caja de roca | Perímetro de la cámara de trituración | CA-2 / 95VA / CC2C / ER-46 |
| 4 | Disco de lanzamiento o rotor cerrado | Zona de trabajo sobre el eje vertical | |
| 5 | Soporte de rodamiento | Conjunto de soporte del eje vertical | PD1000 |
| Canica2000HD: zapata de lanzamiento | Zona de lanzamiento del disco abierto | ER-24 / ER-50 / ER-60 / 8506 | |
| Canica2000HD: placa distribuidora | Debajo del tubo de alimentación, en el centro del rotor/disco | ||
| Canica2000HD: placas de revestimiento de bordes superior e inferior del rotor | Bordes superior e inferior del perímetro exterior del rotor cerrado | ||
| Canica2000HD: pasador antidesgaste del rotor | Boca de salida del rotor cerrado | ||
| Canica2000HD: placa protectora de desviación | Zona de impacto del material rebotado junto al rotor | ||
| Canica2000HD: revestimiento inferior primario/secundario antidesgaste | Trayectos de flujo principal y secundario bajo el rotor | ||
| Canica2000HD: anillo de corona del rotor de cuatro segmentos | Parte superior del rotor y zona del diámetro interior | ||
| Canica2000HD: sello superior de fieltro | Parte superior del soporte de rodamiento | ||
| Canica2000HD: correa trapezoidal de accionamiento | Zona inferior del accionamiento | ||
| Canica2000HD: gato hidráulico del extractor | Centro de la herramienta de extracción del cubo | ||
| Canica2000HD: extractor de cubo | Unión del cubo del rotor/disco con el eje principal cónico | ||
| Canica2000HD: extractor de yunques | Zona de desmontaje de yunques desgastados del anillo | ||
| Canica2000HD: reglas de sustitución conjunta de piezas de desgaste del rotor de igual peso | Bocas del rotor cerrado; combinaciones distintas para números impares y pares de bocas |
| Componente | Ubicación |
|---|---|
| Impulsor de dos cavidades cóncavas (tecnología Canica-Jaques citada en patente) | Zona de lanzamiento periférica del disco; dos cavidades adyacentes radialmente en la superficie de desgaste |
La serie Vertical shaft impact crusher abarca 2 modelos: Serie sucesora de trituradoras estáticas Canica VSI, Canica-Jaques VSI: trituradora de impacto de eje vertical. Las denominaciones anteriores figuran en la tabla de modelos de esta página.
El modelo Vertical shaft impact crusher figura también con estas denominaciones: Canica static VSI crushers, Canica VSI 1400, Canica VSI 2000, Canica VSI 2050, Canica VSI 2350, Canica VSI 2500, Canica VSI 3000, Canica 2000SD, Canica-Jaques VSI vertical shaft impact crusher, Canica-Jaques Vertical shaft impact crusher 45, Canica-Jaques Vertical shaft impact crusher 65, Canica-Jaques Vertical shaft impact crusher 80, Canica-Jaques Vertical shaft impact crusher 90, Canica-Jaques Vertical shaft impact crusher 100.
El modelo Vertical shaft impact crusher figura bajo la marca Canica-Jaques, tipo de equipo: Trituradora de impacto de eje vertical (VSI), período: 2026-06. Estado: Modelo histórico.
Constan 19 componentes, entre ellos: Canaleta de alimentación, Tubo de alimentación, Yunque o caja de roca, Disco de lanzamiento o rotor cerrado, Soporte de rodamiento, Canica2000HD: zapata de lanzamiento, Canica2000HD: placa distribuidora, Canica2000HD: placas de revestimiento de bordes superior e inferior del rotor y más. La lista completa con su ubicación está en la tabla de componentes de esta página.
Tubo de alimentación: ER-30 / ER-52 / CA-11 / CA-11X, Yunque o caja de roca: CA-2 / 95VA / CC2C / ER-46, Soporte de rodamiento: PD1000, Canica2000HD: zapata de lanzamiento: ER-24 / ER-50 / ER-60 / 8506.
Componentes específicos con página propia: Canica2000HD: extractor de cubo, Canica2000HD: extractor de yunques, Canica2000HD: reglas de sustitución conjunta de piezas de desgaste del rotor de igual peso (3 en total).
Envíenos un plano o una muestra e indíquenos el modelo del equipo y el nombre de la pieza.
Indique el modelo del equipo y el plano para la revisión de ingeniería y el presupuesto. Si preocupan la vida útil o el desgaste, describa también las condiciones de operación.
