01
Martillo anular
Martillo anular / anillo
- Opciones de material
- ZGMn13Cr2 acero al manganeso / hierro fundido con alto contenido de cromo
- Instalación y función
- El elemento giratorio que golpea el material.
- Categoría de mantenimiento
- muy alto

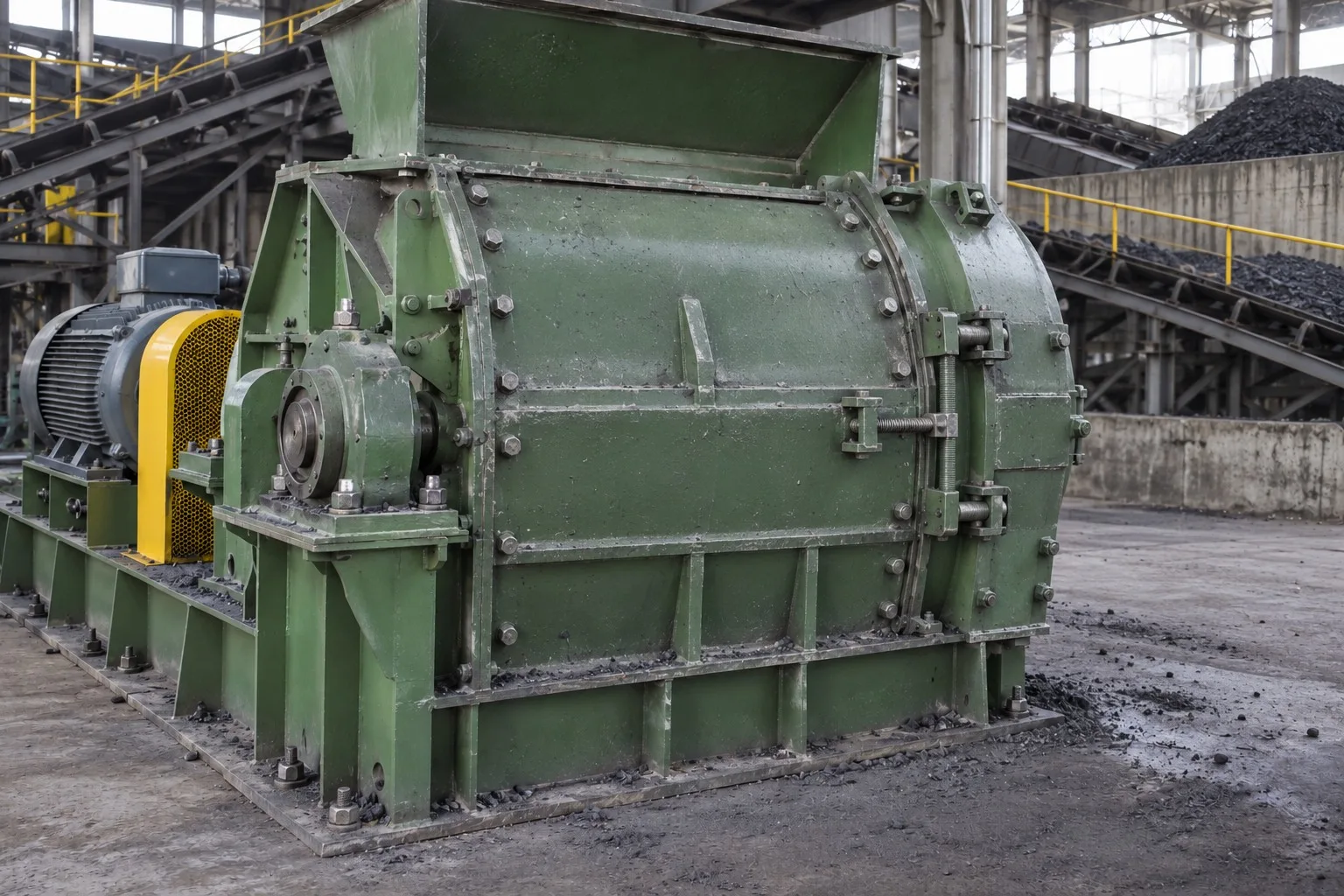

Granulator
El granulador Pennsylvania Crusher TKK es una trituradora de martillo anular. Los anillos suspendidos sobre pasadores golpean la alimentación cuando el rotor gira y pueden girar alrededor de los pasadores, distribuyendo el desgaste del martillo. Combina trituración y dimensionamiento de materiales frágiles como carbón y coque.
El granulador Pennsylvania Crusher TKK es una trituradora de martillo anular. Los anillos suspendidos sobre pasadores golpean la alimentación cuando el rotor gira y pueden girar alrededor de los pasadores, distribuyendo el desgaste del martillo. Combina trituración y dimensionamiento de materiales frágiles como carbón y coque.
Piezas del equipo
Identificación de piezas y detalles técnicos
Explore nombres de piezas, imágenes, opciones de materiales y requisitos técnicos. Seleccione una tarjeta para abrir la página de piezas de repuesto correspondiente.
Partes individuales
Piezas individuales y de mantenimiento
02
Pasador de martillo
Pasador del martillo / pasador del rotor
- Opciones de material
- Acero de aleación 42CrMo
- Instalación y función
- Pasador que soporta los martillos anulares
03
Discos del rotor
Disco del rotor
- Opciones de material
- Acero aleado/acero fundido
- Instalación y función
- Miembro giratorio sobre el que se montan los martillos anulares.
04
Placa de criba / placa de parrilla
Placa de criba / placa de parrilla
- Opciones de material
- Acero de alto manganeso / Hardox 500
- Instalación y función
- Placa inferior para cribado y descarga.
05
Placa de impacto / placa de trituración
Placa de impacto / placa rompedora
- Opciones de material
- Acero al manganeso/hierro fundido con alto contenido de cromo
- Instalación y función
- Placa golpeada por el material.
06
Revestimientos laterales
Revestimiento lateral
- Opciones de material
- Acero de alto manganeso / Hardox 400
- Instalación y función
- Protege las paredes laterales de la cámara de trituración.
07
Revestimientos de la carcasa
Revestimiento de la carcasa
- Opciones de material
- Hardox 400
- Instalación y función
- Protege la parte superior de la cámara de trituración y la carcasa.
08

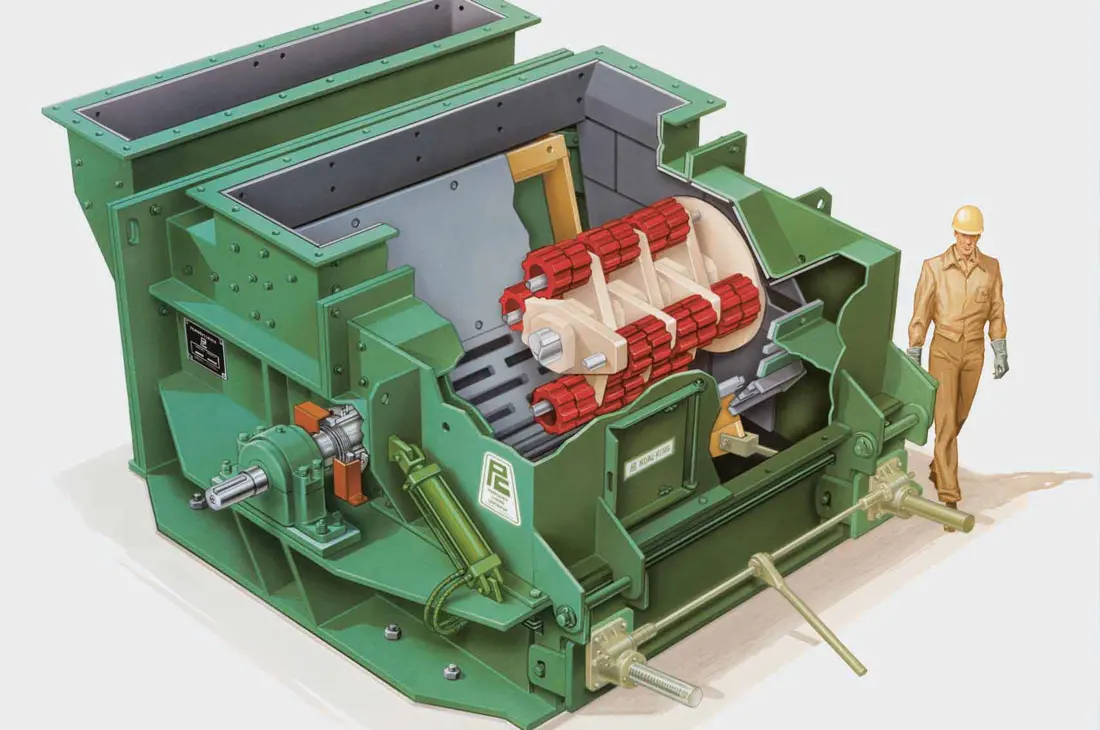

Revestimiento del conducto de alimentación
Revestimiento del conducto de alimentación
- Opciones de material
- Hardox 400
- Instalación y función
- Protege el área de alimentación.
09
Rodamiento / alojamiento de rodamiento
rodamiento / alojamiento de rodamiento
- Opciones de material
- Acero para rodamientos/acero fundido
- Instalación y función
- Soporta el eje del rotor.
10
Mecanismos de ajuste
Dispositivo de ajuste
- Opciones de material
- Acero aleado
- Instalación y función
- Ajusta la holgura entre la placa de criba y el rotor.
Los materiales para piezas con nombres similares pueden diferir según el OEM, el modelo de máquina y las condiciones de funcionamiento. Compruebe el modelo de la máquina, el dibujo y las dimensiones medidas antes de realizar el pedido o fabricar.
Información sobre materiales
- La especificación OEM TKK enumera los martillos de anillo dentado de acero forjado ASTM A322. Compruebe el material y el tratamiento térmico para el modelo y el dibujo de la pieza.
- El material del martillo anular debe proporcionar tanto tenacidad al impacto como resistencia al desgaste. No lo sustituya por un material quebradizo únicamente para aumentar la dureza.
- La especificación OEM TKK enumera las placas de cribado de acero al carbono-manganeso AISI 1040/1045. Comprobar materiales alternativos y procedimientos de reparación con el dibujo y el acuerdo técnico.
Aplicabilidad de la marca
Granulador Pennsylvania Crusher TKK (Estados Unidos, cartera TerraSource / Astec)
Aplicaciones industriales
Trituración de carbón en minas, preparación de combustible en centrales térmicas y trituración de coque en coquerías.
Los materiales para piezas con nombres similares pueden diferir según el OEM, el modelo de máquina y las condiciones de funcionamiento. Compruebe el modelo de la máquina, el dibujo y las dimensiones medidas antes de realizar el pedido o fabricar.
