Transportador de rasquetas

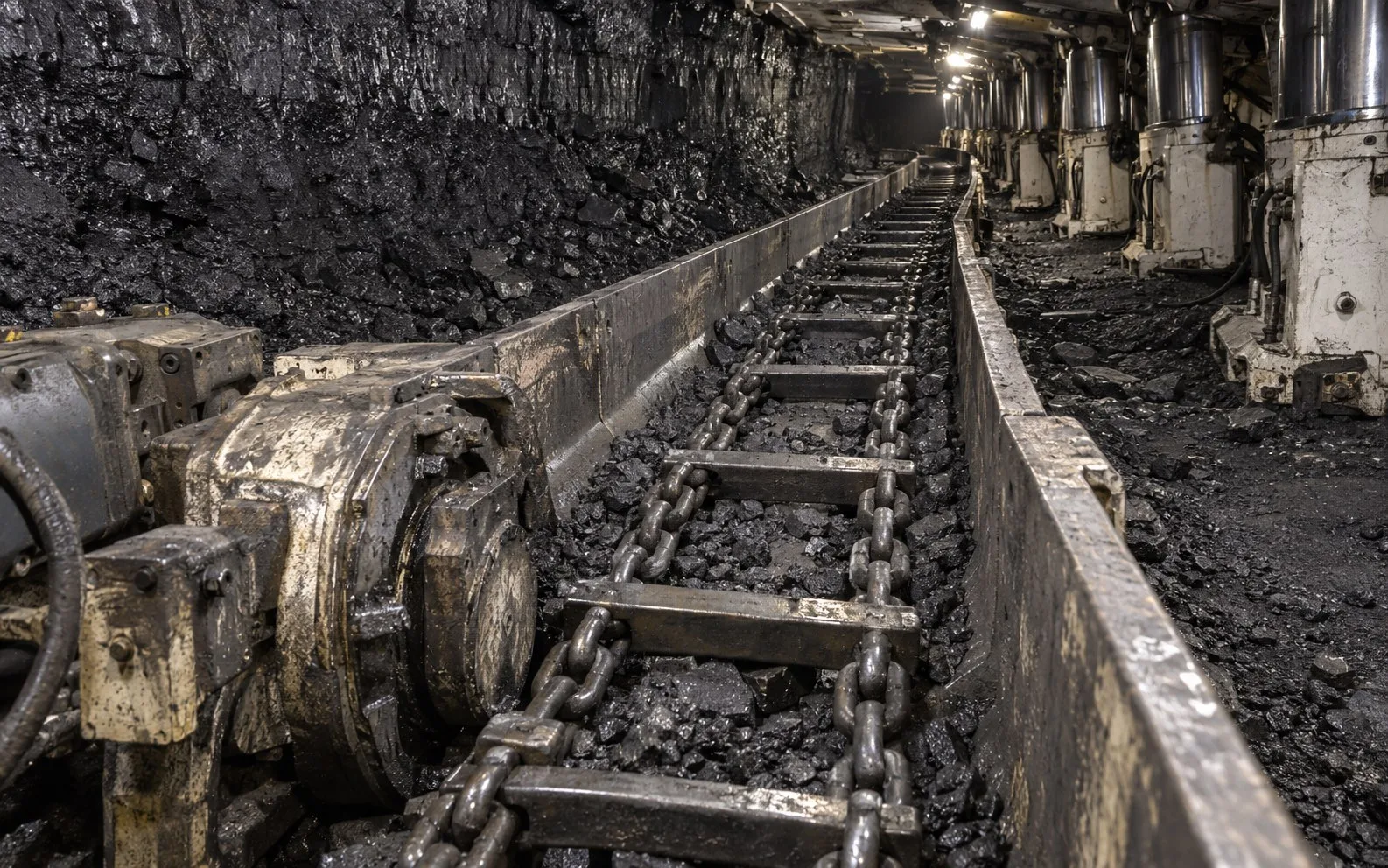

Un transportador de arrastre utiliza paletas fijadas a intervalos en una cadena para mover graneles por una artesa horizontal o inclinada. Se utiliza ampliamente en minería subterránea de carbón, cemento, energía y metalurgia. Las piezas de desgaste se concentran en las paletas, cadenas y artesa.

Vista de sección de equipo

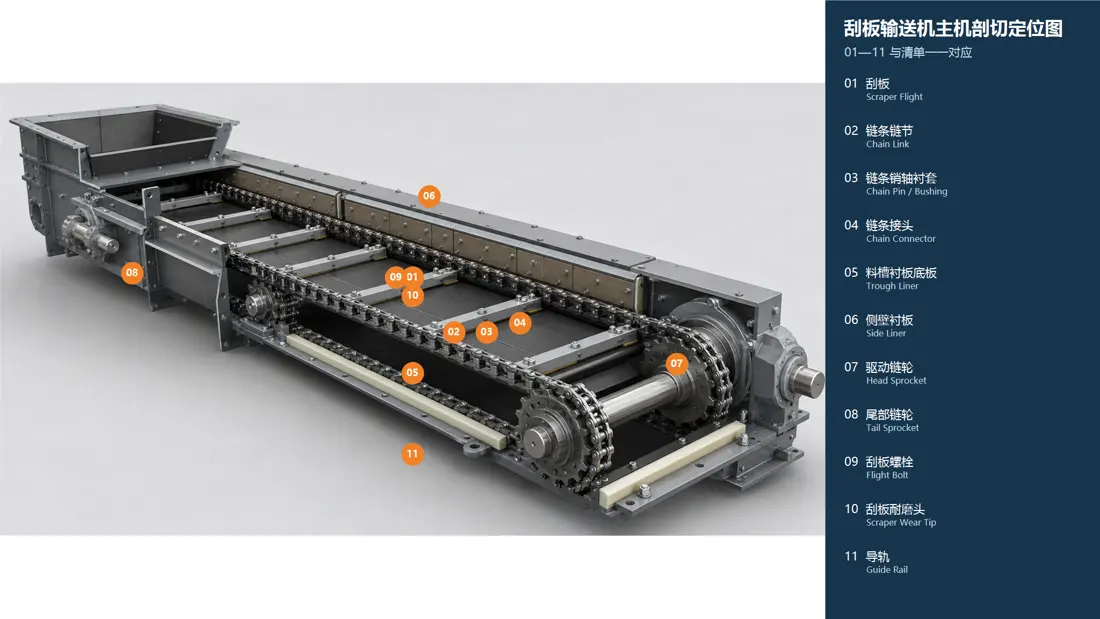

Esquema de referencia en sección del transportador de arrastre

Piezas del equipo

Identificación de piezas y detalles técnicos

Explore nombres de piezas, imágenes, opciones de materiales y requisitos técnicos. Seleccione una tarjeta para abrir la página de piezas de repuesto correspondiente.

Partes individuales

Piezas individuales y de mantenimiento

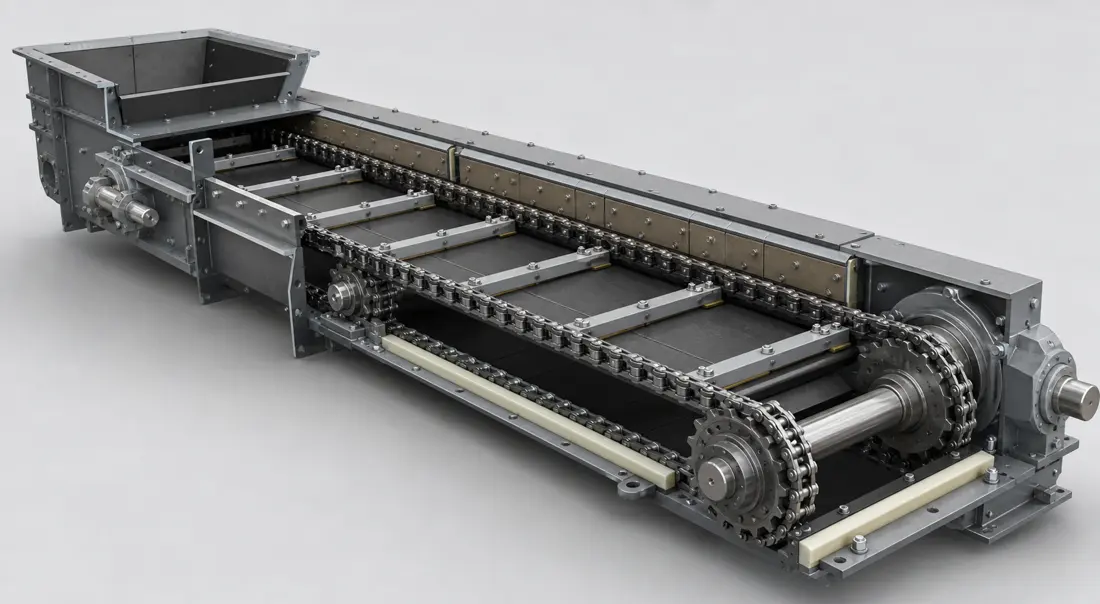

Paleta de arrastre / placa rascadora

Cuchilla rascadora / barra de arrastre

Opciones de material: Acero al manganeso Mn13 / Hardox 500
Instalación y función: Paleta de arrastre que desplaza el material hacia delante

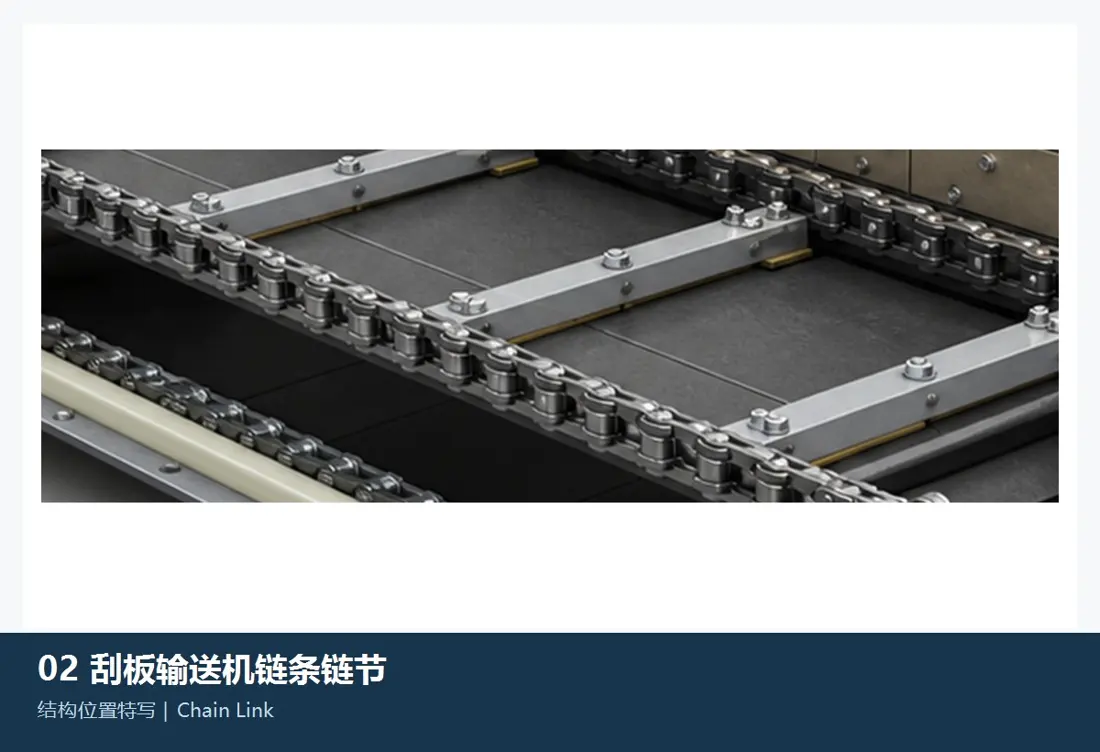

Eslabón de cadena

Opciones de material: Acero aleado 23MnCrMo5 / 30CrNiMo
Instalación y función: Cadena de servicio pesado que acciona las paletas de arrastre

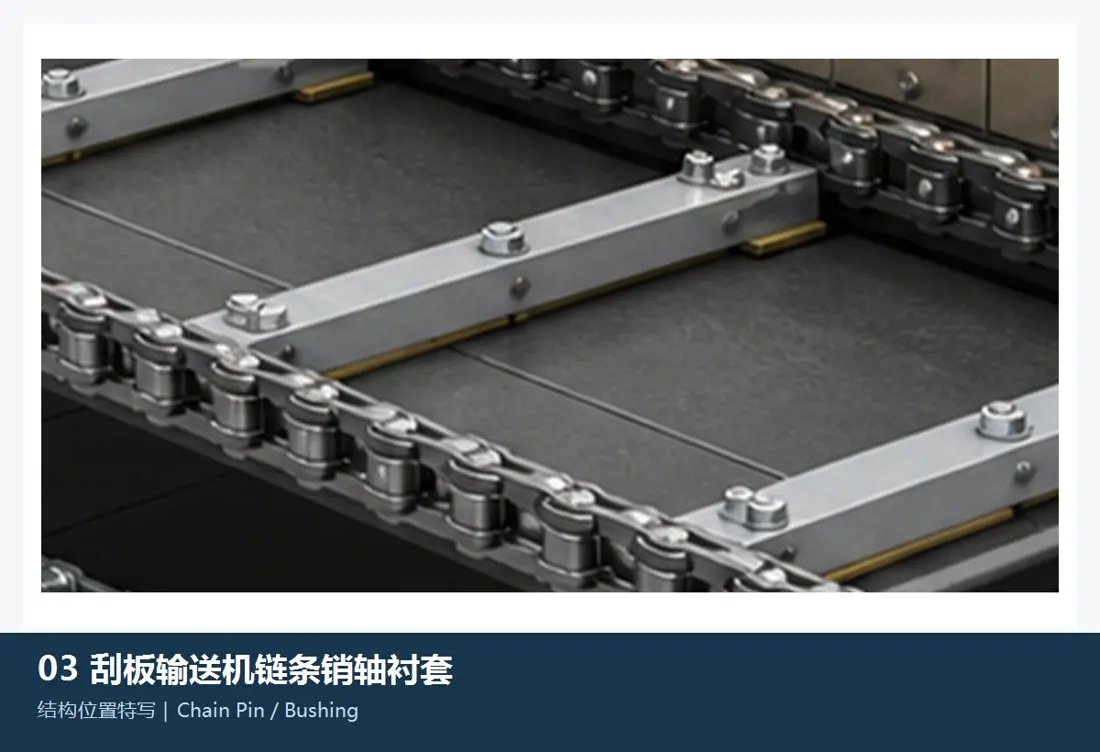

Pasadores y casquillos de cadena

pasador de cadena / casquillo

Opciones de material: Acero aleado cementado y templado / insertos cerámicos cuando lo especifique el diseño del pasador
Instalación y función: Piezas de desgaste en las articulaciones de la cadena

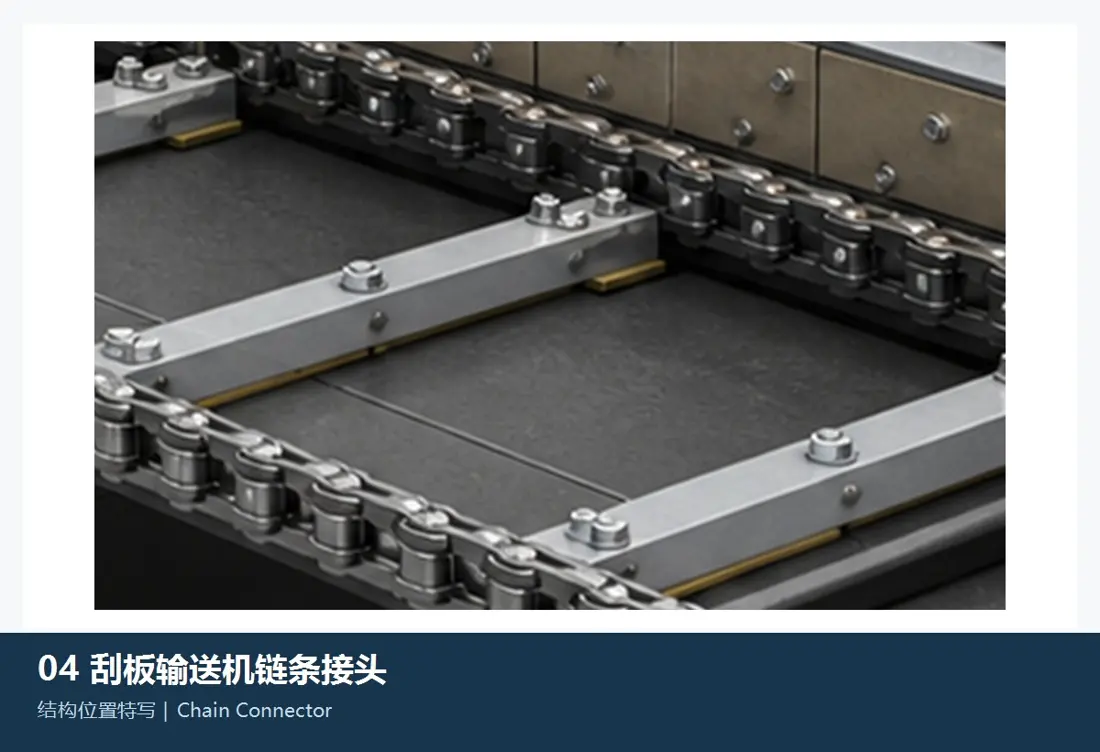

Conector de cadena

Opciones de material: Acero aleado
Instalación y función: Une tramos de cadena

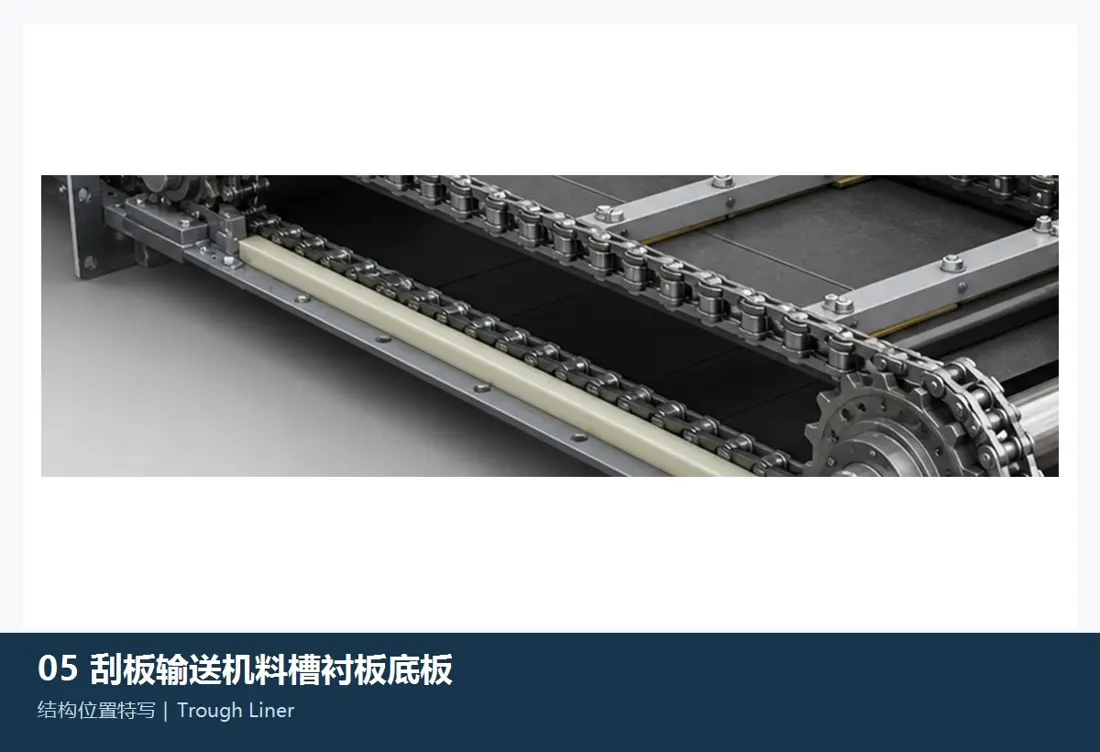

Revestimiento de artesa / placa de fondo

Opciones de material: Acero de alto manganeso / Hardox 400
Instalación y función: Protege el fondo de la artesa del desgaste por el material

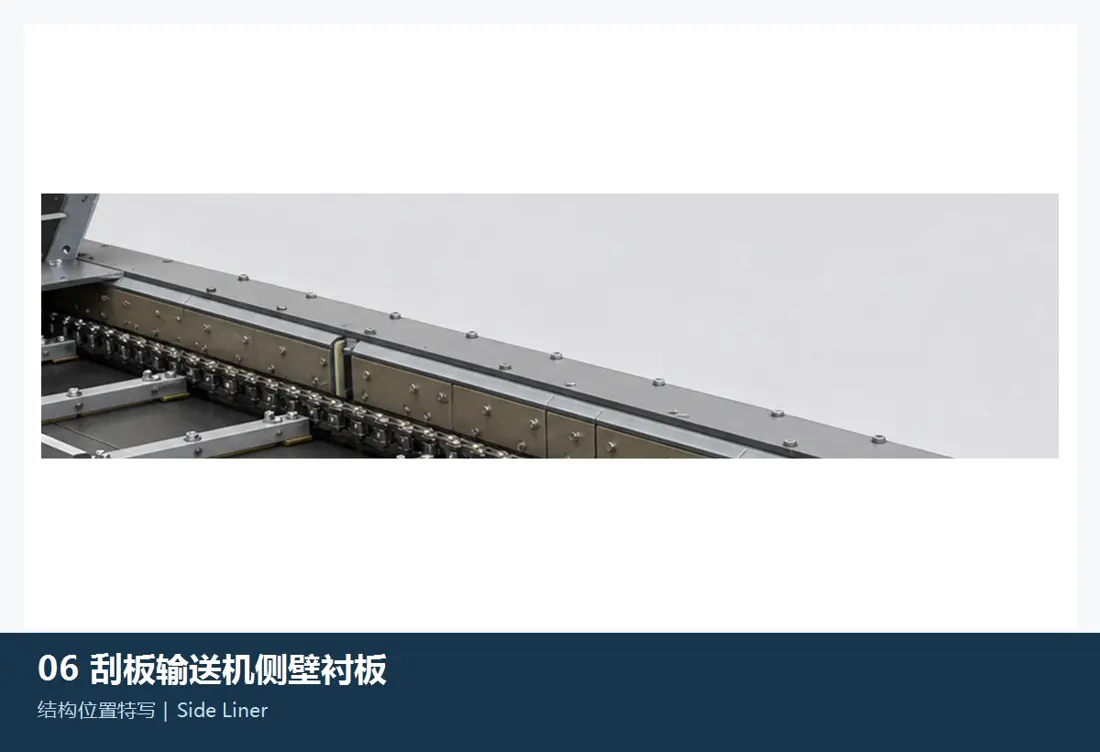

Revestimiento de paredes laterales

Revestimiento lateral

Opciones de material: Hardox 400 / Acero al manganeso
Instalación y función: Protege las paredes laterales de la artesa

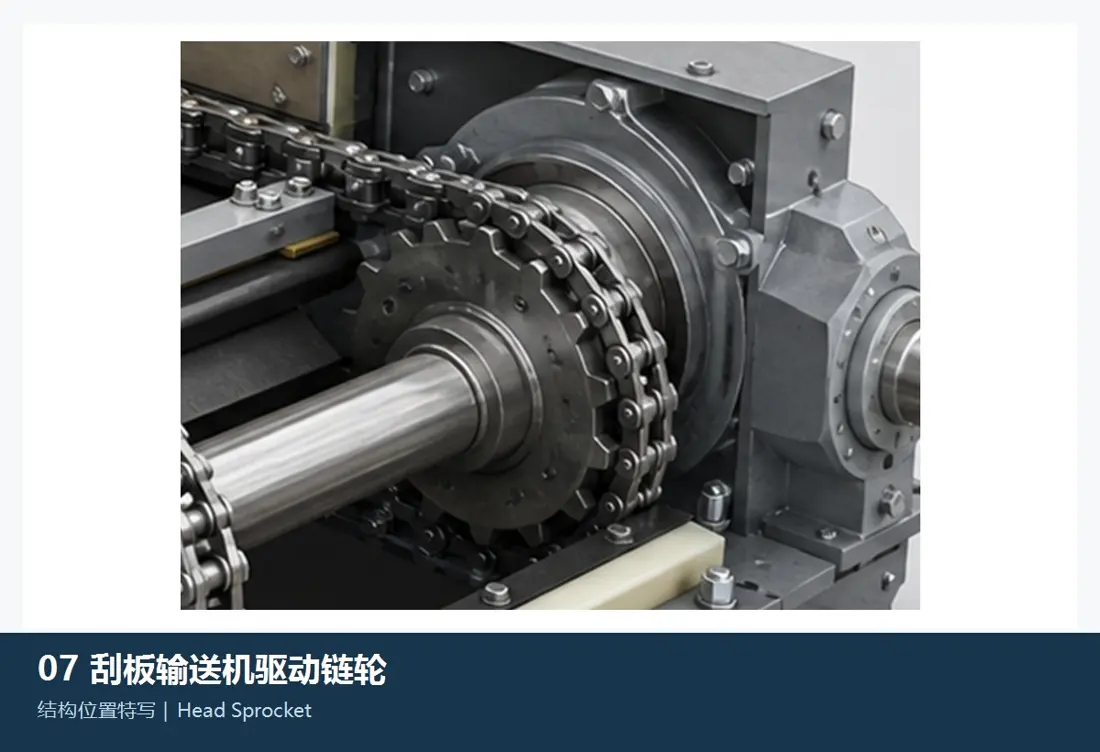

Rueda dentada motriz

Rueda dentada / rueda de cabeza

Opciones de material: Acero aleado 42CrMo
Instalación y función: Acciona la cadena

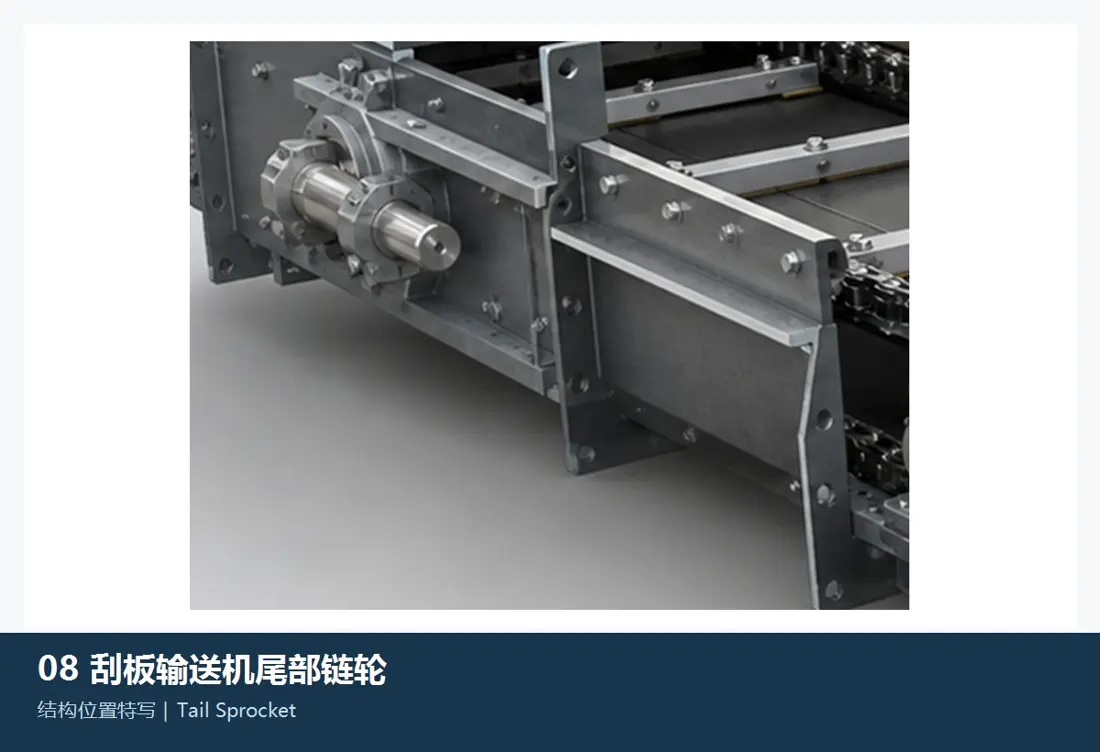

Rueda dentada de cola / rueda de retorno

Opciones de material: Acero fundido ZG42CrMo
Instalación y función: Rueda guía de la cadena en el extremo de cola

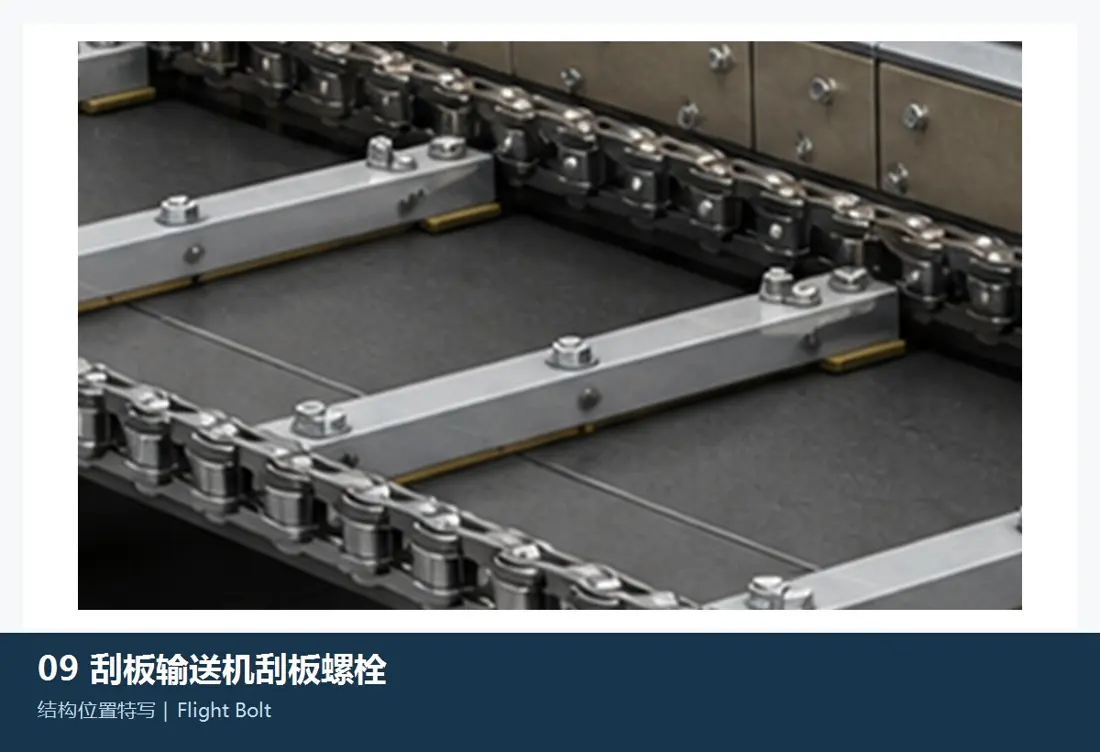

Perno de paleta de arrastre

Perno de paleta

Opciones de material: Acero aleado de clase de resistencia 10.9
Instalación y función: Fija las paletas de arrastre a la cadena

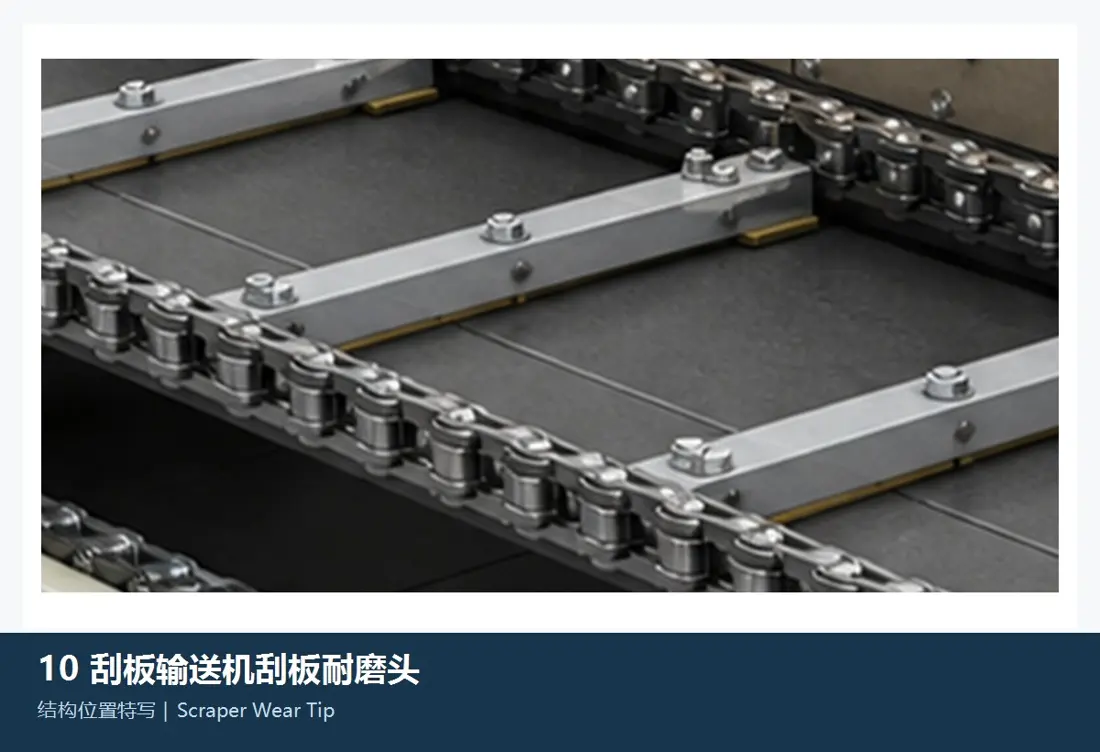

Punta de desgaste del rascador

Opciones de material: Carburo cementado / Cerámica
Instalación y función: Punta de desgaste reemplazable en la parte inferior del rascador

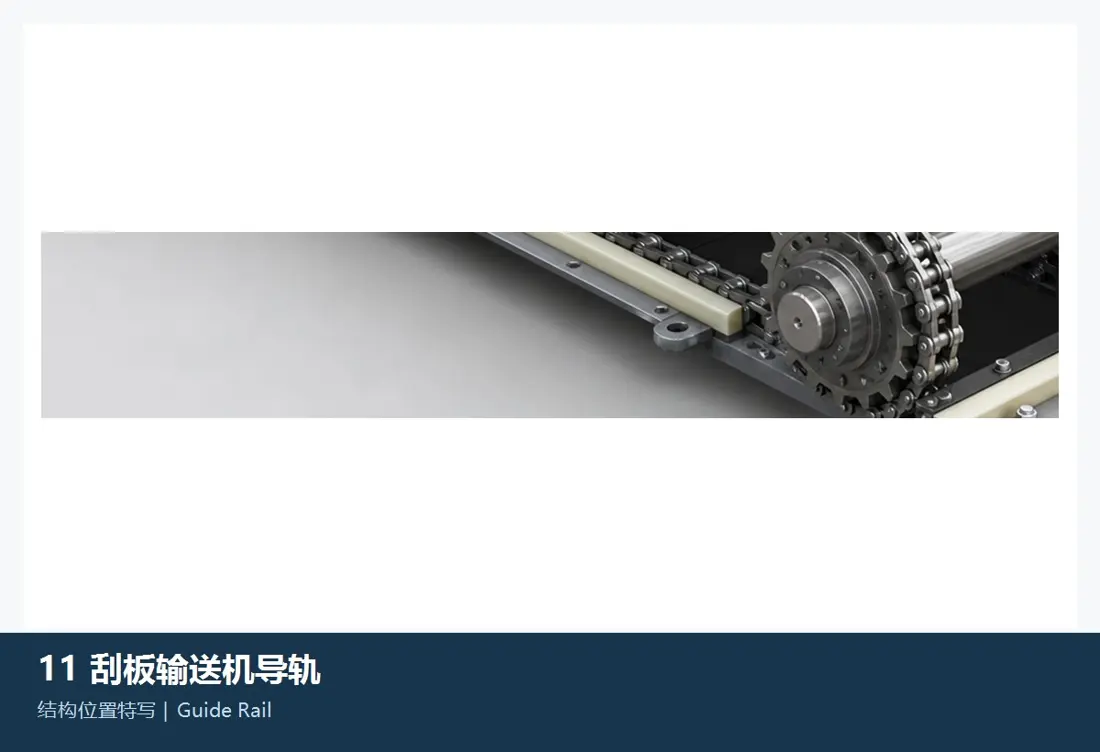

Carril guía

Riel guía

Opciones de material: Acero al carbono / chapa de acero resistente al desgaste
Instalación y función: Carril guía para el tramo de retorno de la cadena

Los materiales para piezas con nombres similares pueden diferir según el OEM, el modelo de máquina y las condiciones de funcionamiento. Compruebe el modelo de la máquina, el dibujo y las dimensiones medidas antes de realizar el pedido o fabricar.

Información sobre materiales

Acero al manganeso Mn13: aproximadamente 11-14% Mn, con endurecimiento por deformación inducido por impactos para servicio con grandes bloques.
Hardox 400/500 son calidades candidatas de chapa resistente al desgaste. Compare la dureza con el producto específico, el espesor y el certificado del material.
Compare el material y el tratamiento térmico de la cadena con su tipo, tamaño, carga de rotura, requisitos de fatiga y especificaciones OEM.
Compare el diámetro del pasador, el ajuste, el tratamiento superficial y los requisitos de fatiga por impacto con el diseño real de la cadena. No añada insertos sin planos de diseño que los respalden.

Aplicabilidad de la marca

Caterpillar (CAT), Joy Global / Komatsu Mining, Sandvik, BEUMER, Aumund, Tsubaki, Tinken

Aplicaciones industriales

Transporte subterráneo de carbón, transporte de materias primas para cemento, manejo de cenizas y escorias en centrales eléctricas, transporte de sínter y manejo de grano a granel.
