盘式磨浆机

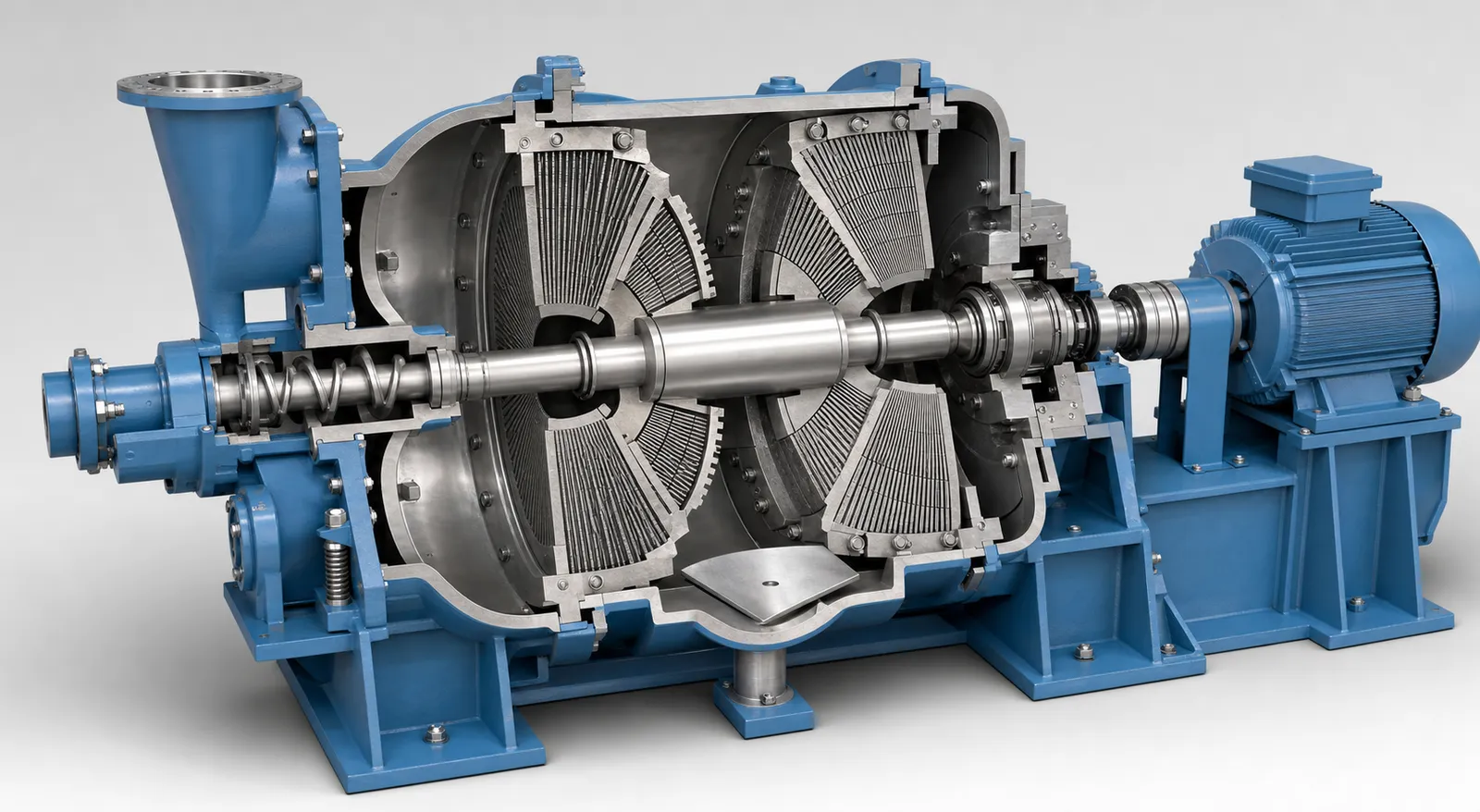

盘式磨浆机通过转子磨盘与定子磨盘之间的相对运动，对纸浆纤维进行剪切、揉搓和分丝帚化。磨盘扇形块、磨条和沟槽是直接工作面；轴套、轴承密封、机壳衬板、进料螺旋和导流板属于关键维护件。

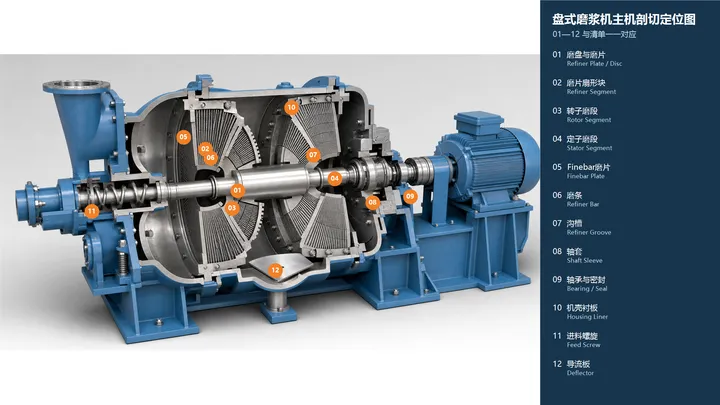

主机剖切定位图

盘式磨浆机主机剖切定位图

设备零件清单

零件识别与技术清单

每个零件保留原设备页面中的名称、图片、材料和技术要求；点击卡片进入行业通用备品备件页面。

核心组件与总成

单一零件与维护件

磨盘 / 磨片

候选材料: 铸铁工作面约 50–62 HRC；湿法腐蚀工况优先耐蚀不锈钢

磨片扇形块

候选材料: 约 38–60 HRC，按浆种兼顾耐磨、耐蚀和抗断裂

转子磨段

候选材料: 需做动平衡；安装面平面度和质量差按 OEM 控制

定子磨段

候选材料: 与转子磨段配套控制平行度和磨浆间隙

Finebar 磨片

候选材料: 细齿完整，无缩孔裂纹；齿高、齿宽和开孔面积按图纸

磨条

候选材料: 典型 45–60 HRC；重视抗疲劳剥落能力

沟槽

候选材料: 槽宽、槽深和交叉角直接影响比边缘负荷，须按原型复测

轴套

候选材料: 不锈钢表面可硬化至约 35–45 HRC；密封配合面需精磨

轴承 / 密封

候选材料: 滚道约 58–64 HRC；弹性体按温度和化学品选型

机壳衬板

候选材料: 重点控制耐蚀、焊缝质量和拆装间隙

进料螺旋

候选材料: 基体约 180–320 HBW；工作边重视冲蚀和抗弯曲

导流板

候选材料: 表面平整，边缘圆滑，防止纤维挂料和局部冲刷

同名零件在不同 OEM、型号与工况下材料体系可能不同；订货与制造须按主机型号、OEM 图号与实测尺寸复核。

可生产该类设备的 OEM 与设备系列

ANDRITZValmetVoith Paper
